16HS2404L14.5P1-X
Zhong Hua Jiang
8,4 V
0.42A
20mm

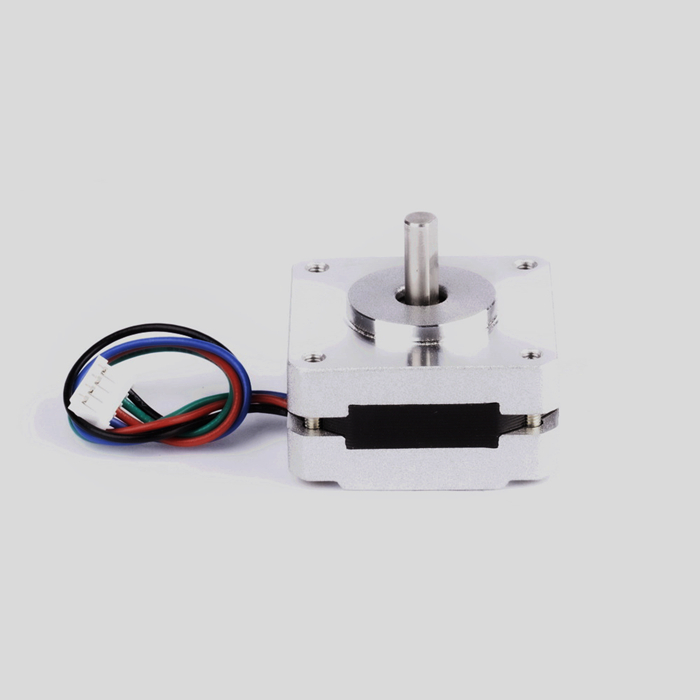

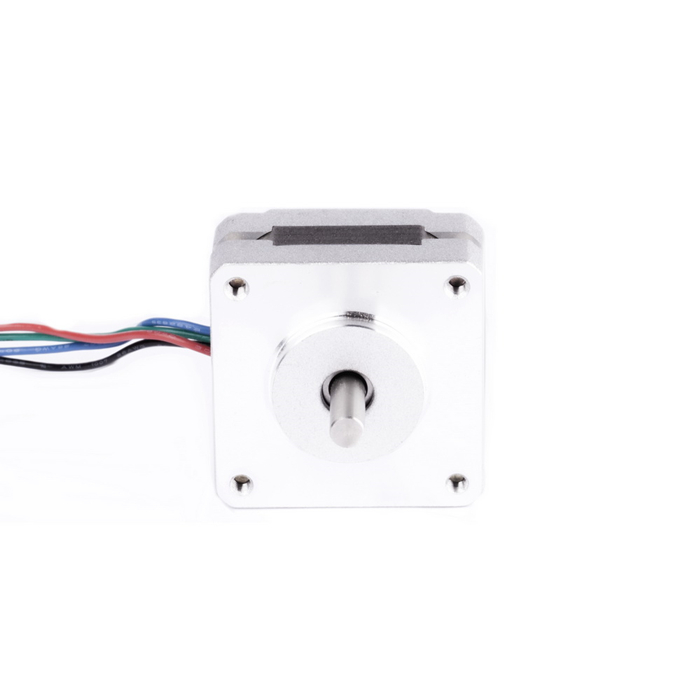

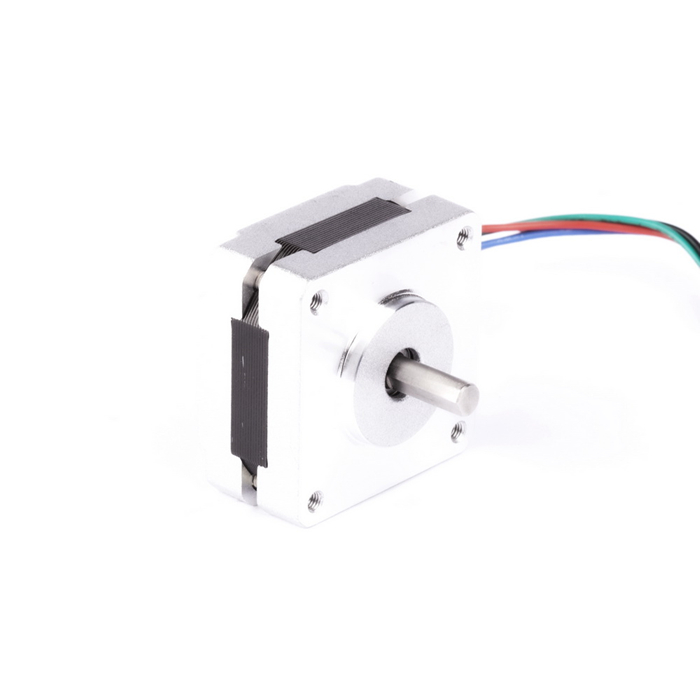

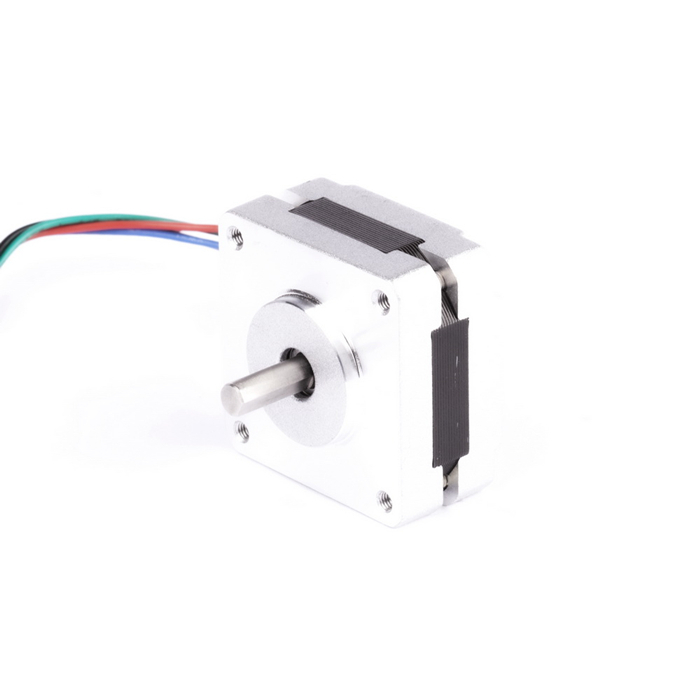

El Zhong Hua Jiang 16HS2404L14.5P1-X es un motor paso a paso híbrido bifásico compacto con marco de 39 mm diseñado para movimientos incrementales precisos en equipos CNC, impresoras 3D, robótica, sistemas de automatización, mecanismos de posicionamiento y otras aplicaciones de control de movimiento. Utiliza un ángulo de paso completo de 1,8°, equivalente a 200 pasos completos por revolución antes del micropaso.
El motor tiene una especificación de 8,4 V y 0,42 A por fase con resistencia de fase de 20 Ω, inductancia de 17 mH, aislamiento Clase B y AWG 26 cables conductores. Su marco cuadrado de 39 mm corresponde al tamaño NEMA 16 comúnmente utilizado para sistemas de movimiento compactos donde se requiere un espacio más pequeño.
Solicitar precio de 16HS2404L14.5P1-X
| Artículo | Presupuesto |
| No. de Fases | 2 |
| Ángulo de paso | 1,8° ±5% |
| Tensión nominal | 8,4 V |
| Corriente nominal | 0.42A |
| Resistencia | 20Ω ±10% a 20°C |
| Inductancia | 17mH ±20% a 1kHz, 1Vrms |
| Torque de retención | Por encima de 0,09 N·m |
| Torque de retención | Por debajo de 0,5 N·cm máx. |
| Inercia del rotor | 11 g·cm² |
| Estilo de plomo | AWG 26 UL1007 |
| Clase de aislamiento | Clase B |
| Rigidez dieléctrica | 500 V CA durante 1 minuto |
| Resistencia de aislamiento | Por encima de 100 MΩ |
| Carga de empuje permitida | 10N |
| Carga radial permitida | 21N en el extremo del eje |
Con un ángulo de paso de 1,8°, el motor proporciona 200 pasos completos por revolución. Cuando se utiliza con un controlador de micropasos controlado por corriente compatible, el paso eléctrico se puede subdividir para mejorar la suavidad del movimiento y reducir la vibración a baja velocidad. El rendimiento de posicionamiento real depende del conductor, el controlador, la transmisión mecánica, el perfil de aceleración, la resonancia y la carga aplicada.
Pregunte sobre la compatibilidad de controladores
| Modelo No. | Ángulo de paso | Longitud del motor | Voltaje | Actual | Resistencia | Inductancia | Torque de retención | Inercia | Estilo de plomo |
| (°) | (largo) mm | V | A | Ω | mH | mN·m | g·cm² | # | |
| 16HS2404L14.5P1-X | 1.8 | 20 | 8.4 | 0.42 | 20 | 17 | 9 | 11 | AWG 26 1061 |
La tabla eléctrica de arriba reproduce los datos representativos del producto de la página original. Los productos con requisitos especiales se pueden analizar de acuerdo con los requisitos eléctricos, mecánicos, de cables y de aplicación del cliente.
Nota técnica: la página original contiene dos entradas de par de retención diferentes. La especificación general indica 'Más de 0,09 N·m', mientras que la tabla de especificaciones eléctricas indica '9 mN·m'. Debido a que estos valores no son equivalentes, confirme la hoja de datos de ingeniería más reciente antes de utilizar el par de retención como valor de diseño.
| Nivel de aislamiento | Voltaje de aislamiento | Resistencia de aislamiento |
| Clase B | 500 VCA, 1 minuto | Por encima de 100 MΩ |
| Clase F | 500 VCA, 1 minuto | Por encima de 100 MΩ |
La clase de aislamiento describe la categoría de resistencia al calor del sistema de aislamiento del devanado del motor. La especificación general del 16HS2404L14.5P1-X identifica este modelo como Clase B.
| Clase de temperatura de aislamiento | Un nivel | Nivel E | Nivel B | Nivel F | Nivel H |
| Temperatura máxima permitida (°C) | 105 | 120 | 130 | 155 | 180 |
| Límite de aumento de temperatura del devanado (K) | 60 | 75 | 80 | 100 | 125 |
| Temperatura de referencia de rendimiento (°C) | 80 | 95 | 100 | 120 | 145 |
Antes de reemplazar un motor existente o integrar el 16HS2404L14.5P1-X en un nuevo sistema de movimiento, compare el tamaño del marco, el espacio entre los orificios de montaje, las dimensiones del eje, la longitud del cuerpo y el espacio de instalación disponible con los dibujos mecánicos. La compatibilidad mecánica debe verificarse independientemente de la convención de denominación del producto.
Conecte las fases del motor a las salidas A y B correspondientes de un controlador paso a paso bipolar compatible. Confirme los pares de bobinas antes de aplicar energía y desconecte la energía antes de cambiar el cableado del motor.
El conductor energiza las fases del motor en secuencia para crear un movimiento angular controlado. La operación de paso completo, medio paso y micropasos depende del controlador y controlador seleccionados. La limitación correcta de la corriente de fase es importante para la temperatura del motor, el par disponible y la vida útil.
| Precisión del ángulo de paso | ±5% |
| Precisión de resistencia | ±10% |
| Precisión de la inductancia | ±20% |
| Aumento de temperatura | 80°C máx. |
| Temperatura ambiente | -20°C a +50°C |
| Resistencia de aislamiento | 100 MΩ mín. a 500 VCC |
| Rigidez dieléctrica | 500 VCA, 1 minuto |
| Carga radial permitida | 21N |
| Carga de empuje permitida | 10N |
Estas tolerancias y condiciones operativas deben considerarse como parte del diseño completo del sistema de movimiento. El par de funcionamiento normalmente cambia con la velocidad del motor, la corriente del controlador, el voltaje de suministro, la aceleración y la inercia de la carga, por lo que la selección final debe basarse en el punto de operación requerido en lugar de mantener el par únicamente.
El motor paso a paso híbrido bifásico de 39 mm se puede considerar para mecanismos CNC compactos, impresoras 3D, robótica, equipos de automatización, etapas de posicionamiento, accesorios de prueba, sistemas de dispensación, equipos de posicionamiento óptico y otras aplicaciones que requieren un movimiento incremental repetible.
Para la selección del motor, proporcione el rango de velocidad requerido, par de carga, aceleración, ciclo de trabajo, inercia de carga, carga del eje, dimensiones mecánicas, modelo de controlador, voltaje de suministro y cantidad de pedido. Estos detalles ayudan a determinar si el 16HS2404L14.5P1-X u otra configuración de motor paso a paso es más adecuada.
Un motor con estructura de 39 mm encaja entre motores más pequeños de 35 mm y motores NEMA 17 comunes de 42 mm. Este tamaño de bastidor puede resultar útil cuando la máquina requiere una envolvente de montaje compacta y al mismo tiempo necesita las características de posicionamiento controlado de un motor paso a paso híbrido bifásico.
Envíe sus requisitos de moción
Huajiang se fundó en 2000, comenzó con la producción de motores de husillo de grabado CNC y luego se expandió a variadores de frecuencia, máquinas de grabado y productos CNC relacionados. Para respaldar un desarrollo más amplio del mercado, en 2018 se estableció la marca Zhong Hua Jiang.
La empresa tiene una patente registrada para una serie de motores de husillo refrigerados por aire, patente n.º 200730184245.5, y más de 20 años de experiencia en la fabricación de productos relacionados con CNC.
 |
||
| Garantía de Calidad Procedimientos de inspección y control de calidad del producto antes del envío. |
Patentes y Certificaciones Experiencia en fabricación y diseños patentados de husillos refrigerados por aire. |
Valor de marca adicional Soporte de producto integrado para aplicaciones CNC, de husillo y de control de movimiento. |
 |
||
| Precio razonable Comunicación directa de fábrica para especificaciones, cantidades y personalización. |
Servicio de tiempo completo Soporte técnico para selección de productos y preguntas sobre aplicaciones. |
Entrega rápida y confiable Coordinación de producción, servicio de exportación y actualizaciones de envíos. |
Los requisitos de certificación pueden variar según el mercado de destino y el equipo final. Para pedidos OEM o por lotes, solicite la documentación actual requerida para su proyecto y confirme los requisitos de cumplimiento aplicables antes de la compra.
El 16HS2404L14.5P1-X es un motor con estructura de 39 mm. En la terminología estándar del marco de un motor paso a paso, un marco cuadrado de 39 mm se clasifica comúnmente como NEMA 16. Confirme siempre el dibujo mecánico y las dimensiones de montaje al reemplazar un motor existente.
Un ángulo de paso completo de 1,8° proporciona 200 pasos completos por revolución. Un controlador de micropasos compatible puede subdividir electrónicamente cada paso completo para lograr un movimiento ordenado más suave.
La especificación original del producto enumera un voltaje nominal de 8,4 V y una corriente nominal de 0,42 A. Cuando se utiliza un controlador paso a paso controlado por corriente, configure el límite de corriente de fase de acuerdo con los requisitos del motor y del controlador.
Utilice un controlador paso a paso bipolar de 2 fases que pueda regular la corriente de fase alrededor de la clasificación de 0,42 A del motor y que sea compatible con el controlador y la fuente de alimentación disponibles. Confirme el rango actual del controlador, el rango de voltaje de suministro, la disposición del conector y la configuración de micropasos antes de la instalación.
Sí. Un controlador de micropasos compatible puede subdividir los pasos completos de 1,8° del motor para mejorar la suavidad y reducir la vibración. La resolución de micropasos no debe considerarse como una precisión de posicionamiento mecánico garantizada bajo carga.
La página original contiene dos valores diferentes: la especificación general enumera un par de retención superior a 0,09 N·m, mientras que la tabla de especificaciones eléctricas enumera 9 mN·m. Confirme la hoja de datos de ingeniería más reciente con Zhong Hua Jiang antes de utilizar el par de retención como valor de diseño.
La especificación fuente enumera una carga radial permitida de 21 N y una carga de empuje permitida de 10 N. Los acoplamientos, poleas, tornillos de avance y disposiciones de correas deben diseñarse de manera que el eje del motor permanezca dentro de los límites de carga establecidos.
Proporcione el modelo actual del motor, las dimensiones del bastidor y del eje, el espacio entre los orificios de montaje, el par de carga, la velocidad objetivo, la aceleración, el ciclo de trabajo, el modelo del controlador, el voltaje de suministro, los requisitos de los cables conductores, los requisitos del conector, la cantidad y la aplicación final.
La información original del producto indica que se pueden fabricar productos con requisitos especiales de acuerdo con las solicitudes del cliente. Envíe las especificaciones eléctricas, dimensiones, configuración del eje, cableado, conector y cantidad del pedido requeridos para su evaluación.
