14HS2408
Zhong HuaJiang
4.4V
0,8A
28mm

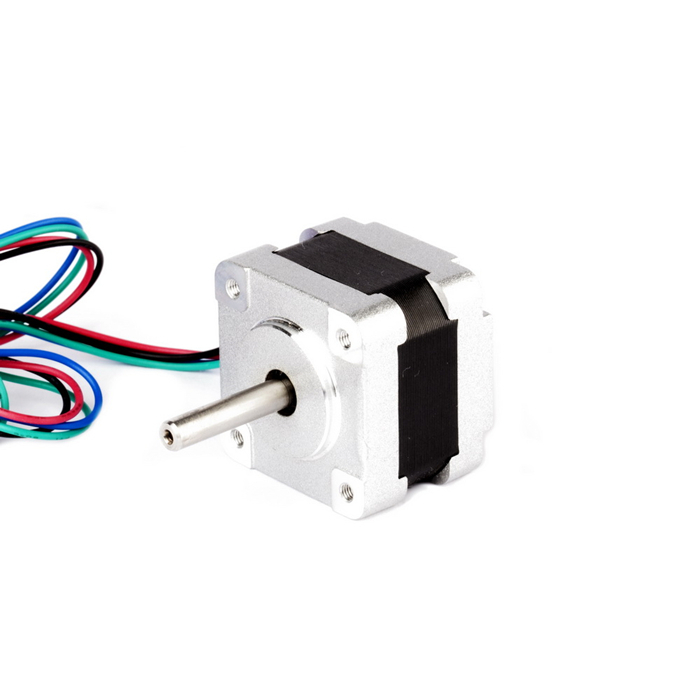

Zhong Hua Jiang 14HS2408 adalah motor stepper hybrid 2 fase berbingkai 35mm yang dirancang untuk gerakan tambahan yang presisi pada peralatan CNC, printer 3D, robotika, sistem otomasi, mekanisme penentuan posisi, dan proyek kontrol gerakan DIY. Motor menggunakan sudut langkah penuh 1,8°, menghasilkan 200 langkah penuh per putaran sebelum microstepping.
Model ini ditentukan pada 4,4V dan 0,8A per fasa, dengan resistansi fasa 5,5Ω, induktansi 7,5mH, insulasi Kelas B, dan AWG 26 kabel timah. Rangkanya yang ringkas berukuran 35 mm cocok untuk aplikasi yang memerlukan pemosisian terkontrol dan ruang pemasangan terbatas.
Minta Harga Motor Stepper 14HS2408
| Barang | Spesifikasi |
| Jumlah Fase | 2 |
| Sudut Langkah | 1,8° ±5% |
| Nilai Tegangan | 4.4V |
| Nilai Saat Ini | 0,8A |
| Perlawanan | 5,5Ω ±10% pada 20°C |
| Induktansi | 7,5mH ±20% pada 1kHz, 1Vrms |
| Memegang Torsi | Di atas 0,12 N·m |
| Torsi Penahan | Di bawah 0,8 N·cm maks. |
| Inersia Rotor | 11 g·cm² |
| Gaya Pemimpin | AWG 26 UL1007 |
| Kelas Isolasi | Kelas B |
| Kekuatan Dielektrik | 500V AC selama 1 menit |
| Resistensi Isolasi | Di atas 100MΩ |
| Beban Dorong yang Diijinkan | 10N |
| Beban Radial yang Diijinkan | 21N di ujung poros |
Sudut langkah 1,8° sama dengan 200 langkah penuh per putaran. Ketika dipasangkan dengan driver microstepping yang kompatibel, setiap langkah penuh dapat dibagi lagi secara elektronik untuk gerakan yang lebih halus dan mengurangi getaran. Performa pemosisian sebenarnya bergantung pada pengemudi, transmisi mekanis, beban, akselerasi, resonansi, dan pengaturan pengontrol.
Tanyakan Tentang Kompatibilitas Pengemudi
| Nomor Model. | Sudut Langkah | Panjang Motorik | Voltase | Saat ini | Perlawanan | Induktansi | Memegang Torsi | Kelembaman | Gaya Pemimpin |
| (°) | (L) mm | V | A | Ω | mH | mN·m | g·cm² | # | |
| 14HS2408 | 1.8 | 28 | 4.4 | 0.8 | 5.5 | 7.5 | 12 | 11 | AWG 26 1061 |
Tabel di atas mereproduksi data kelistrikan representatif dari halaman produk asli. Produk dengan persyaratan khusus dapat didiskusikan sesuai dengan aplikasi pelanggan, spesifikasi kelistrikan, dan persyaratan mekanis.
Catatan teknis: halaman asli mencantumkan torsi penahan sebagai 'Di atas 0,12 N·m' dalam spesifikasi umum, sedangkan tabel spesifikasi kelistrikan mencantumkan '12 mN·m.' Karena nilai ini tidak setara, konfirmasikan lembar data teknik terbaru sebelum pemilihan atau penggantian motor akhir.
| Tingkat Isolasi | Tegangan Isolasi | Resistensi Isolasi |
| Kelas B | 500V AC, 1 menit | Di atas 100MΩ |
| Kelas F | 500V AC, 1 menit | Di atas 100MΩ |
Kelas insulasi motor menjelaskan kategori ketahanan panas dari sistem insulasi belitan. Spesifikasi umum 14HS2408 mengidentifikasi motor ini sebagai Kelas B.
| Kelas Suhu Isolasi | Tingkat A | Tingkat E | Tingkat B | Tingkat F | Tingkat H |
| Suhu Maksimum yang Diijinkan (°C) | 105 | 120 | 130 | 155 | 180 |
| Batas Kenaikan Suhu Berliku (K) | 60 | 75 | 80 | 100 | 125 |
| Suhu Referensi Kinerja (°C) | 80 | 95 | 100 | 120 | 145 |
Sebelum mengganti motor stepper yang ada atau mengintegrasikan 14HS2408 ke dalam sistem gerak baru, bandingkan dimensi flensa, dimensi poros, jarak lubang pemasangan, panjang bodi, dan ruang pemasangan yang tersedia dengan gambar mekanis.
Hubungkan fase motor ke output A dan B yang sesuai dari driver stepper bipolar yang kompatibel. Konfirmasikan pasangan koil sebelum mengalirkan daya, dan putuskan daya sebelum mengganti kabel motor.
Pengemudi memberi energi pada dua fase motor secara berurutan untuk menciptakan gerakan sudut yang terkendali. Perilaku langkah penuh, setengah langkah, dan langkah mikro bergantung pada driver dan pengontrol yang dipilih. Pembatasan arus fasa yang benar penting untuk suhu motor, torsi, dan masa pakai.
| Akurasi Sudut Langkah | ±5% |
| Akurasi Resistensi | ±10% |
| Akurasi Induktansi | ±20% |
| Kenaikan Suhu | maks 80°C. |
| Suhu Sekitar | -20°C hingga +50°C |
| Resistensi Isolasi | menit 100MΩ, 500V DC |
| Kekuatan Dielektrik | 500V AC, 1 menit |
| Beban Radial yang Diijinkan | 21N |
| Beban Dorong yang Diijinkan | 10N |
Toleransi dan kondisi pengoperasian ini harus dimasukkan dalam desain sistem gerak. Torsi berjalan yang tersedia umumnya menurun seiring dengan meningkatnya kecepatan, sehingga pemilihan motor harus mempertimbangkan persyaratan torsi kecepatan secara lengkap daripada hanya menahan torsi saja.
Motor stepper hybrid 14HS2408 35mm dapat dipertimbangkan untuk mekanisme CNC kompak, printer 3D, robotika, peralatan otomasi, tahapan pemosisian, perlengkapan pengujian, sistem pengeluaran, kamera atau perangkat pemosisian optik, dan aplikasi lain yang memerlukan gerakan tambahan berulang.
Untuk pemilihan yang benar, berikan rentang kecepatan yang diperlukan, torsi beban, akselerasi, siklus kerja, inersia beban, beban poros, dimensi mekanis, model penggerak, tegangan suplai dan kuantitas yang tersedia. Informasi ini membantu menentukan apakah konfigurasi motor 14HS2408 atau lainnya sesuai.
Motor stepper hibrid berbingkai 35mm memberikan tapak pemasangan yang ringkas sekaligus mempertahankan karakteristik pemosisian loop terbuka berulang dari desain stepper hibrid 2 fase. Hal ini berguna bila alat berat memiliki ruang pemasangan yang lebih sedikit dibandingkan aplikasi yang dirancang untuk motor NEMA 17, NEMA 23, atau NEMA 34 yang lebih besar.
Kirim Persyaratan Gerakan Anda
Huajiang didirikan pada tahun 2000, dimulai dengan produksi motor spindel pengukiran CNC dan kemudian berkembang menjadi penggerak frekuensi variabel, mesin pengukiran, serta produk CNC dan kontrol gerak terkait. Merek Zhong Hua Jiang didirikan pada tahun 2018 untuk mendukung pengembangan pasar internasional yang lebih luas.
Perusahaan ini memiliki paten terdaftar untuk serangkaian motor spindel berpendingin udara, paten No. 200730184245.5, dan lebih dari 20 tahun pengalaman manufaktur dalam produk terkait CNC.
 |
||
| Jaminan Mutu Prosedur inspeksi dan pengendalian mutu produk sebelum pengiriman. |
Paten dan Sertifikasi Pengalaman manufaktur CNC jangka panjang dan desain spindel yang dipatenkan. |
Dukungan produk terintegrasi Nilai Merek Tambahan untuk mesin, spindel, motor, penggerak, dan aksesori CNC. |
 |
||
| Harga Wajar Komunikasi langsung pabrik untuk spesifikasi, kuantitas, dan penyesuaian. |
Layanan Penuh Waktu Dukungan teknis untuk pemilihan motor, pencocokan pengemudi, dan pertanyaan aplikasi. |
Pengiriman Cepat dan Terpercaya Koordinasi produksi, layanan ekspor, dan pembaruan pengiriman. |
Persyaratan sertifikasi dapat bervariasi berdasarkan pasar tujuan dan peralatan akhir. Untuk pesanan OEM atau batch, mintalah dokumentasi produk terkini yang diperlukan untuk proyek Anda dan konfirmasikan standar kepatuhan yang berlaku sebelum membeli.
14HS2408 menggunakan bingkai kelas 35mm yang ringkas. Dalam terminologi motor stepper standar, rangka persegi 35mm biasanya dikategorikan sebagai NEMA 14. Konfirmasikan gambar mekanis sebelum mengganti motor karena dimensi pemasangan lebih penting daripada nama produk saja.
Sudut langkah 1,8° menghasilkan 200 langkah penuh per putaran. Driver microstepping yang kompatibel dapat membagi langkah-langkah penuh tersebut untuk gerakan yang lebih halus dan gerakan yang diperintahkan lebih halus.
Spesifikasi asli mencantumkan tegangan pengenal 4,4V dan arus pengenal 0,8A. Saat menggunakan driver stepper yang dikontrol arus, konfigurasikan batas arus fasa sesuai dengan kebutuhan motor dan driver.
Gunakan driver stepper 2 fase bipolar yang dapat mengatur arus fasa di sekitar rating motor 0,8A dan kompatibel dengan catu daya dan pengontrol yang tersedia. Konfirmasikan rentang arus pengemudi, rentang tegangan suplai, dan pengaturan langkah mikro sebelum pemasangan.
Ya. Driver microstepping yang kompatibel dapat mengoperasikan motor pada langkah listrik fraksional untuk mengurangi getaran dan meningkatkan kehalusan. Ukuran microstep yang diperintahkan tidak boleh dianggap sebagai jaminan keakuratan posisi mekanis di bawah beban.
Halaman asli berisi dua entri torsi penahan yang berbeda: daftar spesifikasi umum di atas 0,12 N·m, sedangkan tabel spesifikasi kelistrikan mencantumkan 12 mN·m. Konfirmasikan lembar data teknik terbaru dengan Zhong Hua Jiang sebelum menggunakan torsi penahan sebagai nilai desain.
Spesifikasi sumber mencantumkan beban radial yang diijinkan sebesar 21N dan beban dorong yang diijinkan sebesar 10N. Susunan kopling, puli dan lead-screw harus dirancang sedemikian rupa sehingga poros motor tidak terkena beban melebihi batas yang ditentukan.
Menyediakan model motor saat ini, dimensi flensa dan poros, torsi beban, kecepatan target, akselerasi, siklus kerja, model driver, tegangan suplai, persyaratan kabel, kuantitas yang diperlukan, dan aplikasi akhir. Detail ini membantu menentukan apakah 14HS2408 cocok atau diperlukan motor lain.
Informasi produk asli menyatakan bahwa produk dengan persyaratan khusus dapat dibuat sesuai permintaan pelanggan. Hubungi tim penjualan dengan spesifikasi kelistrikan, mekanik, kawat timah, dan kuantitas yang diperlukan untuk evaluasi.
