6040
Entrada 85V-240VAC (400HZ)
24.000 rpm/minuto
86*62*48cm
2,3kg
Roteador CNC
ER11 (3,175 mm, 6 mm)
750*570*390mm

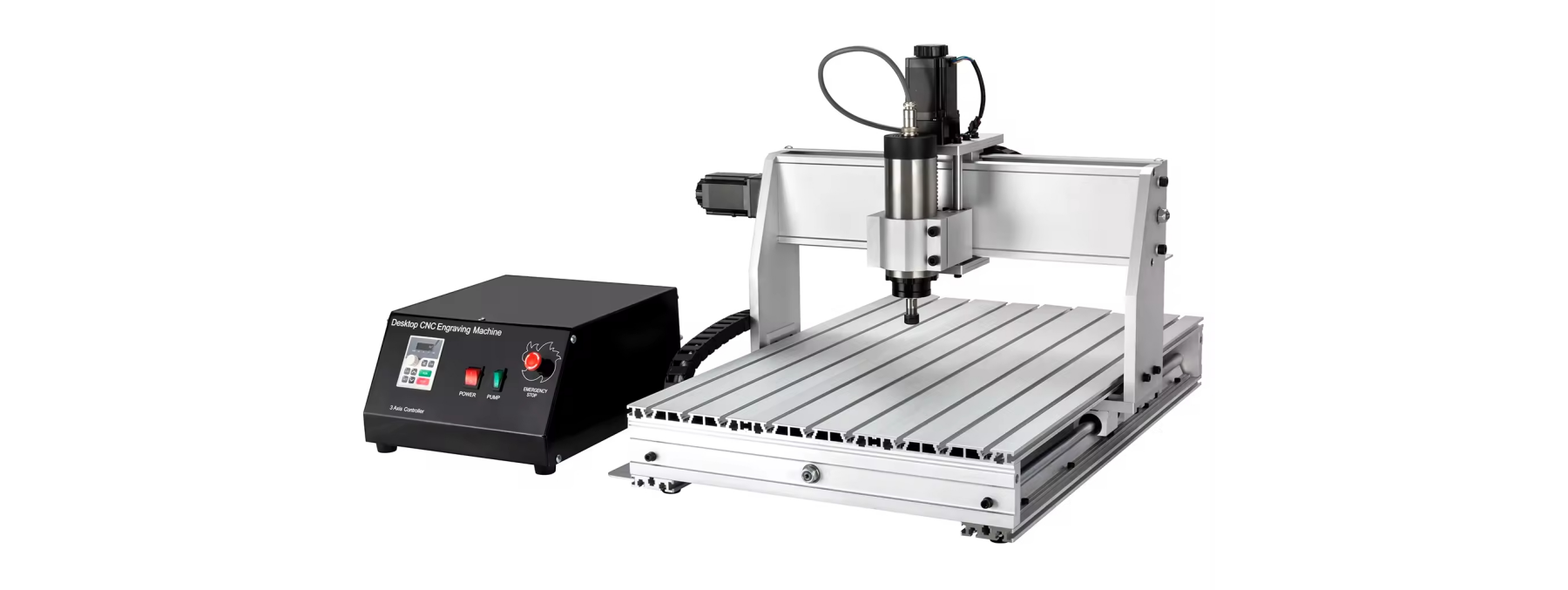

A máquina roteadora CNC Zhong Hua Jiang 6040 é um sistema de gravação CNC de mesa e fresamento leve para marcenarias, fabricantes de sinalização, equipes de prototipagem, oficinas educacionais e distribuidores de equipamentos. O modelo está listado com uma área de trabalho efetiva de 400 × 570 × 75 mm (X × Y × Z) , uma estrutura em liga de alumínio 6061 T5, transmissão de parafuso esférico de 16 mm e configurações de 3 ou 4 eixos.
As configurações disponíveis na tabela de comparação de modelos apresentam motores de fuso de 800W ou 1500W . As aplicações incluem gravação ou corte de madeira, MDF, acrílico e plásticos selecionados, usinagem de PCB e trabalhos leves em alumínio ou latão quando a ferramenta de corte, a fixação e os parâmetros de usinagem são apropriados.
Solicite preços e especificações do roteador CNC 6040
Catálogo de máquinas roteadoras CNC 2025.pdf
O 6040 é destinado a compradores que precisam de mais espaço para peças de trabalho do que os modelos CNC de mesa 3020 e 3040. É adequado para sinalização de pequeno formato, escultura em relevo, painéis acrílicos personalizados, componentes de móveis, gravação de precisão, prototipagem e treinamento em oficina.
Com modelos de 3 eixos para roteamento X/Y/Z convencional e opções de 4 eixos para aplicações rotativas adequadas, os compradores podem combinar o equipamento com o formato do componente, o espaço da oficina e a configuração do suporte de trabalho. O desempenho da máquina depende da seleção do fuso, do material, das ferramentas e da estratégia de corte.
Para cotações, especifique a configuração preferida do eixo, potência do fuso, material da peça, requisitos do controlador, país de destino e quantidade planejada.
Obtenha um orçamento de fábrica para o roteador CNC 6040
As principais especificações abaixo foram retiradas da tabela do modelo 6040 publicada. As figuras descrevem a configuração listada; confirme os detalhes finais elétricos, de controle e do fuso para seu pedido.
| Modelo | Máquina roteadora CNC 6040 |
| Área de Trabalho Eficaz | 400 × 570 × 75 mm (X × Y × Z) |
| Espessura Máxima do Material | ≤100mm |
| Dimensão do quadro | 750 × 570 × 390 milímetros |
| Material da moldura | Liga de alumínio 6061 T5 |
| Tipo de parafuso | Parafuso de esfera, 16 mm de diâmetro, passo de rosca de 5 mm |
| Precisão de posicionamento | 0,05 mm |
| Opções de fuso | Motor de eixo 800W / 1500W |
| Materiais Típicos | Madeira, acrílico, MDF, plásticos, PCB, alumínio, latão e outros metais macios |
Use a comparação para selecionar uma máquina por envelope de trabalho, espessura máxima do material, dimensões da estrutura, fuso de esferas, motor e potência disponível do fuso. Os modelos 6040 possuem uma área de trabalho efetiva maior que os modelos 3020 e 3040.
| 3020 3 eixos | 3020 4 eixos | 3040 3 eixos | 3040 4 eixos | 6040 3 eixos | 6040 4 eixos | 6090 3 eixos | 6090 4 eixos | |
|---|---|---|---|---|---|---|---|---|
| Área de trabalho eficaz | 210*300*60mm (X*Y*Z) | 210*300*60mm (X*Y*Z) | 290*380*60mm (X*Y*Z) | 290*380*60mm (X*Y*Z) | 400*570*75mm (X*Y*Z) | 400*570*75mm (X*Y*Z) | 900*570*150mm (X*Y*Z) | 900*570*150mm (X*Y*Z) |
| Espessura máxima do material de gravação | ≤70 mm | ≤70 mm | ≤70 mm | ≤70 mm | ≤100 mm | ≤100 mm | ≤150 mm | ≤150 mm |
| Dimensão do quadro | 440*310*290mm | 440*310*290mm | 525*400*290mm | 525*400*290mm | 750*570*390mm | 750*570*390mm | 1350*1030*780mm | 1350*1030*780mm |
| Material da moldura | Liga de alumínio 6061 T5 | Liga de alumínio 6061 T5 | Liga de alumínio 6061 T5 | Liga de alumínio 6061 T5 | Liga de alumínio 6061 T5 | Liga de alumínio 6061 T5 | liga de alumínio 6061 | liga de alumínio 6061 |
| Tipo de parafuso | Parafuso de esfera, diâmetro 12mm, passo de rosca 2mm | Parafuso de esfera, diâmetro 12mm, passo de rosca 2mm | Parafuso de esfera, diâmetro 12mm, passo de rosca 2mm | Parafuso de esfera, diâmetro 12mm, passo de rosca 2mm | Parafuso de esfera, diâmetro 16mm, passo de rosca 5mm | Parafuso de esfera, diâmetro 16mm, passo de rosca 5mm | ||
| Precisão de posicionamento | 0,05 mm | 0,05 mm | 0,05 mm | 0,05 mm | 0,05 mm | 0,05 mm | 0,03 mm | 0,03 mm |
| Velocidade (RPM) | 11000 | 11000 | 11000 | 11000 | 24000 | 24000 | 24000 | 24000 |
| Unidade de passo | 57 Motor de passo 2A | 57 Motor de passo 2A | 57 Motor de passo 2A | 57 Motor de passo 2A | 57 Motor de passo 2A | 57 Motor de passo 2A | 86 Motor de passo 3A | 86 Motor de passo 3A |
| Motor de fuso | 300W/800W/1500W | 300W/800W/1500W | 300W/800W/1500W | 300W/800W/1500W | 800W/1500W | 800W/1500W | 1500W/2200W | 1500W/2200W |
Velocidade do fuso: a tabela de comparação original lista 24.000 RPM para o 6040. A velocidade operacional real e as configurações de controle devem seguir a configuração selecionada do motor do fuso e do controlador. A precisão de posicionamento declarada de 0,05 mm é uma especificação publicada e não uma garantia de tolerância da peça acabada.
Produza letreiros esculpidos, logotipos, painéis decorativos, lettering e pequenos detalhes de móveis em madeira ou MDF. Utilize fresas adequadas, fixação segura e extração de pó adequada ao material.
O 6040 pode ser usado para letras em acrílico, elementos de exibição, painéis de identificação e peças de protótipos. A seleção do cortador, os avanços e as velocidades devem ser ajustados para minimizar o derretimento ou lascamento.
Gravação leve e usinagem de profundidade limitada de metais macios adequados são possíveis com fixação correta, fresas de topo adequadas e parâmetros de corte conservadores. A dureza do material, a configuração do fuso e a rigidez da máquina determinam o desempenho prático de corte.
Discuta sua aplicação de usinagem CNC 6040
Em comparação com modelos CNC de mesa menores, o 6040 oferece deslocamento extra para sinalização, peças de acrílico, painéis de madeira e lotes de peças pequenas sem passar para a máquina 6090 consideravelmente maior. O curso de trabalho do eixo Z publicado é de 75 mm.
A estrutura em liga de alumínio 6061 T5 e os parafusos esféricos de 16 mm de diâmetro com passo de 5 mm destinam-se a suportar movimento estável do eixo e posicionamento repetível durante gravação e fresamento leve.
A comparação técnica lista opções de motor de fuso de 800 W e 1500 W para o 6040. Especifique os materiais e a carga de trabalho de usinagem esperada ao escolher a configuração do fuso.
Os modelos de 3 eixos lidam com trabalhos planos e tridimensionais dentro do envelope X/Y/Z. Uma configuração de 4 eixos pode suportar operações rotativas adequadas quando fornecida com o hardware de eixo rotativo necessário e controles compatíveis.
A lista de pacotes publicada inclui um item USB com software Mach3 e identifica interruptores de limite, um botão de parada de emergência e uma sonda Z dentro da caixa de ferramentas. Confirme a compatibilidade do computador, as interfaces de controle, o licenciamento do software e os acessórios incluídos na configuração do pedido.
O curso de trabalho efetivo publicado do 6040 é de 400 × 570 × 75 mm (aproximadamente 15,7 × 22,4 × 3,0 polegadas) . Isto proporciona uma área de trabalho mais generosa para sinalização, painéis decorativos e componentes de protótipo, mantendo-se abaixo da área ocupada por uma fresadora CNC 6090.
As especificações publicadas listam a transmissão por parafuso esférico e uma precisão de posicionamento de 0,05 mm. O posicionamento manual do eixo, as configurações de zero da ferramenta e o controlador escolhido afetam a configuração e a operação diárias.
A descrição do produto de origem refere-se a um controlador offline para seleção de arquivos, posicionamento do eixo X/Y/Z e controle do fuso, bem como ajuste de velocidade e funcionalidade de parada de emergência. Especifique se essas funções são necessárias para o pacote de máquina e controlador selecionado.
A construção em liga de alumínio, os componentes do eixo e o design resistente à poeira suportam o uso típico em oficina. Limpeza de rotina, lubrificação, inspeção, fixação correta e práticas operacionais seguras continuam importantes para uma operação confiável.
A seguir está a lista de pacotes publicada para o modelo 6040. Confirme os acessórios e software exatos fornecidos com a configuração de 3 ou 4 eixos selecionada antes do envio.
| 1x | Roteador CNC 6040 (algumas peças precisam ser montadas) |
| 1x | USB (com software Mach 3) |
| 1x | Caixa de ferramentas (inclui interruptores de limite, botão de parada de emergência, sonda Z, etc.) |
| 1x | Cabo de sinal |
| 4x | Cabo de alimentação |
Para uma cotação de distribuidor ou oficina, compartilhe a quantidade, configuração da máquina, requisitos de embalagem e destino.
Pergunte sobre embalagem, MOQ e prazo de entrega
Explore modelos menores de roteador CNC de mesa e produtos de fuso relacionados se o seu envelope de usinagem, ferramentas ou aplicação for diferente da configuração do 6040.
Huajiang afirma que suas atividades de fabricação começaram 2000 com motores de fuso de gravação CNC, posteriormente expandindo-se para acionamentos de frequência variável (VFDs) e máquinas de gravação. A empresa introduziu a Zhong Hua Jiang em marca 2018.
A empresa cita o número da patente 200730184245.5 em relação à sua linha de motores de fuso refrigerados a ar. Isto se refere à linha de produtos de motores de fuso e não deve ser interpretado como uma certificação 6040 específica da máquina.
Zhong Hua Jiang fornece motores de fuso CNC, máquinas roteadoras CNC e equipamentos relacionados. As seguintes informações do fornecedor são apresentadas juntamente com as imagens originais da empresa e a visão geral do serviço.
 |
||
| Garantia de Qualidade Desempenho de qualidade superior Rigoroso controle de qualidade |
Patentes e Certificações Várias patentes para motores de fuso refrigerados a ar |
Valor adicional da marca Valor da marca altamente reconhecido pelo mercado |
 |
||
| Preço razoável Vendas diretas da fábrica Desempenho de alto custo |
Serviço em tempo integral Suporte técnico profissional Atendimento ao cliente próximo e rápido |
Entrega rápida e confiável Entrega rápida e eficiente Acompanhamento e atualizações em tempo real |
Para discussões de atacado e distribuição, solicite a configuração da máquina, a documentação, o preço por quantidade, os requisitos de inspeção, os termos de garantia e os acordos de entrega acordados em seu orçamento por escrito.
Roteadores CNC de mesa e de oficina, incluindo as famílias 3018, 3020, 3040, 6040 e 6090 para diferentes dimensões e aplicações de peças de trabalho.
Gamas de motores de fuso refrigerados a ar e a água para equipamentos de gravação e fresagem compatíveis.
Acessórios relacionados à máquina, como chaves fim de curso, sondas Z e componentes de parada de emergência, dependendo do pacote de controle.
Cabos elétricos e de sinal blindados para aplicações adequadas de fiação e controle de máquinas.
Motores de passo para aplicações adequadas de movimento CNC e automação.
A imagem abaixo faz parte da documentação da empresa mostrada na página original do produto. Para uma configuração específica do roteador 6040, solicite os documentos aplicáveis do produto e confirme seu escopo antes de fazer um pedido.
Selecione o 6040 quando precisar de mais espaço de trabalho do que o 3020 ou 3040 para sinalização, painéis, componentes de madeira, produtos acrílicos ou peças de protótipo. Um modelo 6090 tem um deslocamento do eixo X significativamente maior, enquanto o 6040 pode ser mais fácil de acomodar em uma oficina menor.
Escolha o layout do eixo: o roteamento de 3 eixos é adequado para materiais planos e muitas tarefas de escultura em relevo. Onde for necessária a usinagem de peças cilíndricas, discuta uma configuração rotativa de 4 eixos compatível.
Escolha o fuso: a comparação de modelos lista as opções de 800W e 1500W. O diâmetro da ferramenta, o material, o ciclo de trabalho, a seleção da fresa, o resfriamento do fuso e a estratégia de avanço são importantes na seleção do pacote final.
Prepare sua consulta: forneça o material e as dimensões máximas da peça, a operação necessária, a configuração desejada do eixo, o destino e a quantidade prevista.
Solicite uma recomendação de roteador CNC 6040
A área de trabalho efetiva publicada do 6040 é 400 × 570 × 75 mm (X × Y × Z) . A dimensão da estrutura é listada como 750 × 570 × 390 mm e a espessura máxima do material é listada como 100 mm.
Sim. A comparação de modelos inclui as versões 6040 de 3 eixos e 6040 de 4 eixos. Discuta o hardware rotativo necessário e a compatibilidade do controlador ao solicitar uma configuração de 4 eixos.
As aplicações típicas incluem madeira, MDF, acrílico, plásticos adequados, materiais PCB e gravação leve ou fresagem superficial em alumínio ou latão. Parâmetros adequados de ferramentas, fixação e corte são essenciais; a máquina não é apresentada como um centro de corte de metal industrial pesado.
As colunas 6040 na tabela de comparação publicada listam 800W e 1500W . motores de fuso de Outras classificações de potência aparecem na família mais ampla de produtos e em textos descritivos mais antigos; confirme qualquer configuração alternativa com o fornecedor antes de fazer o pedido.
A configuração 6040 publicada usa parafusos de esferas com diâmetro de 16 mm e passo de rosca de 5 mm. A precisão de posicionamento é listada como 0,05 mm. A precisão real da peça também depende da configuração, das ferramentas, do material e das condições de corte.
Gravação leve e passagens rasas em classes adequadas de alumínio e latão podem ser possíveis com um fuso, ferramenta de corte, taxa de avanço e fixação segura adequados. Envie o material pretendido e os desenhos das peças para discussão de adequação.
Os envelopes de trabalho efetivos publicados são 210 × 300 × 60 mm para o 3020, 290 × 380 × 60 mm para o 3040 e 400 × 570 × 75 mm para o 6040. O 6040 é mais apropriado quando um deslocamento X/Y maior é necessário.
A lista de pacotes publicada inclui um dispositivo USB com software Mach3, e a descrição do produto refere-se ao controle Mach3. Confirme a interface do controlador, o sistema operacional do computador compatível, o licenciamento do software e o conteúdo exato do pacote do seu pedido.
A lista do pacote fonte inclui uma fresadora CNC 6040 que requer alguma montagem, um item USB com software Mach3, uma caixa de ferramentas com componentes listados, um cabo de sinal e quatro cabos de alimentação. O conteúdo pode diferir para configurações especiais e deve ser confirmado no orçamento.
As informações originais do fornecedor oferecem discussões OEM/ODM sobre marca, embalagem, seleção de fuso e configurações de controle. A viabilidade, as quantidades mínimas e a especificação final são acordadas para cada projeto.
O fornecedor afirma que pequenos pedidos experimentais podem ser considerados para modelos padrão. Para versões customizadas ou OEM, a quantidade mínima de pedido é discutida de acordo com a configuração proposta e os requisitos de produção.
O fornecedor descreve tempos de preparação típicos de 3 a 7 dias úteis para máquinas padrão após o pagamento e de 10 a 20 dias para pedidos maiores ou personalizados. Estes são prazos de produção indicativos; o tempo de trânsito do envio e a data de entrega acordada devem ser confirmados no pedido.
As informações originais do fornecedor declaram uma garantia de 12 meses para roteadores CNC, motores de fuso e VFDs, juntamente com suporte técnico remoto contínuo. Solicite a cobertura de garantia aplicável, exclusões e processo de serviço no contrato de vendas.
O 6040 é relevante para oficinas de marcenaria e sinalização, equipes de desenvolvimento de protótipos, instalações educacionais, distribuidores de máquinas e revendedores que precisam de um envelope de trabalho de mesa maior sem mudar para uma máquina 6090.
