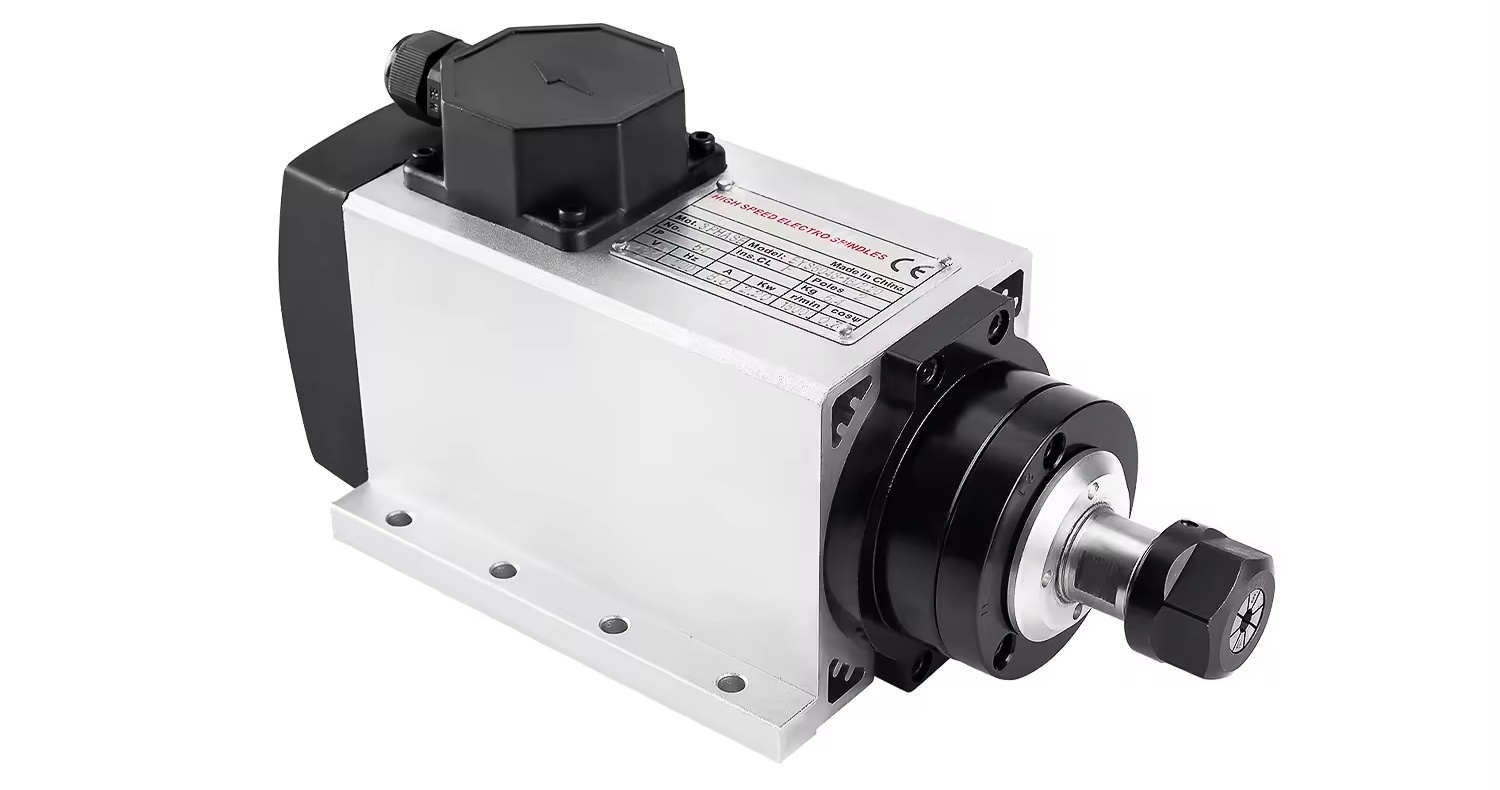

Квадратний ER20 4 підшипники 2,2 кВт 110 В/220 В двигун шпинделя з повітряним охолодженням для гравірувального верстата з ЧПУ

ER20 Квадратний шпиндельний двигун із ЧПУ з повітряним охолодженням потужністю 2,2 кВт

призначений Квадратний шпиндельний двигун ЧПУ з повітряним охолодженням Zhong Hua Jiang ER20 потужністю 2,2 кВт для розробників фрезерів з ЧПК, професійних майстерень, постачальників технічного обслуговування та дистриб’юторів обладнання. Його квадратний монтажний корпус, інтерфейс цанги ER20 і частота частоти 400 Гц роблять його придатним для гравірування з ЧПК, профілювання, фрезерування та відповідного легкого фрезерування.

Цей продукт є окремим шпиндельним двигуном, а не комплектом двигуна та VFD . Опублікована модель пропонує конфігурації 110 В і 220 В, робочий діапазон 10 000–24 000 об/хв і цангову систему ER20. Укажіть необхідну напругу, відповідний VFD і монтажне креслення, коли запитуєте пропозицію.

Запитайте ціну на електродвигун квадратного шпинделя ER20 2,2 кВт

ER20 2,2 кВт квадратного шпиндельного двигуна з повітряним охолодженням Відео

Відео представляє шпиндельне обладнання з повітряним охолодженням Zhong Hua Jiang. Перевірте розміри шпинделя, конфігурацію цангового патрона ER20 і схему кріплення перед модернізацією наявного верстата з ЧПК.

Завантажте каталог продукції ЧПУ Zhong Hua Jiang

 Каталог фрезерних машин з ЧПУ 2025.pdf

Квадратний шпиндельний двигун ER20 потужністю 2,2 кВт для фрезерних машин з ЧПК

Шпиндель із квадратним корпусом підходить для обладнання, яке допускає монтажну схему з плоским боком. Порівняно з компонуванням круглих затискачів, положення монтажних отворів і монтажні відстані повинні бути перевірені на конструкції машини; два типи кріплення не є взаємозамінними.

Інтерфейс кріплення інструменту ER20 дозволяє вибирати сумісні цанги для різних розмірів хвостовика фрези. Відповідні роботи включають фрезерування деревини та МДФ, обробку акрилу та вибраного пластику, вивіски, профілювання панелей та контрольовану легку механічну обробку відповідних кольорових матеріалів.

Сумісний VFD забезпечує контроль швидкості шпинделя. Вихідна напруга двигуна, струм, частота 400 Гц, прискорення та захисні параметри повинні точно відповідати паспортній табличці двигуна кваліфікованим установником.

Запитайте інформацію про двигун Square ER20 і ціни OEM

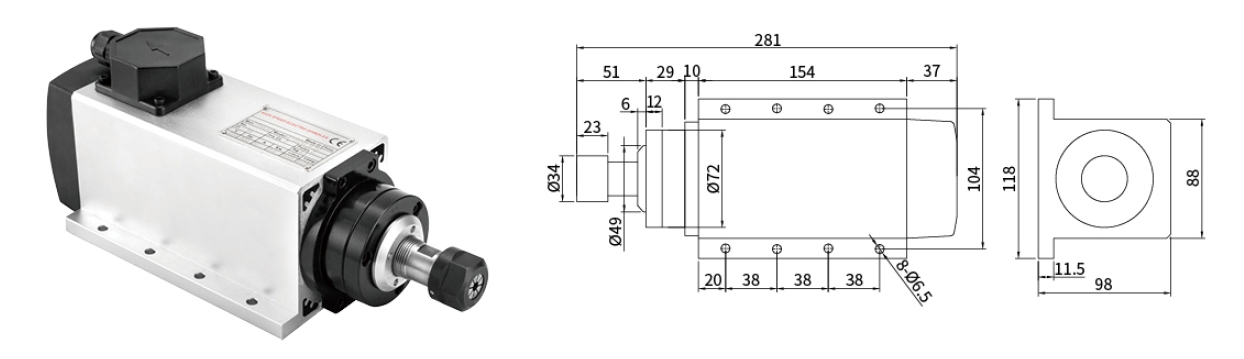

Технічні характеристики квадратного шпинделя з повітряним охолодженням ER20 2,2 кВт

Для інтеграції машини перевірте точну паспортну табличку двигуна, електричну версію, схему монтажних отворів і розміри зазору перед закупівлею. Двигун, що поставляється в іншій конфігурації, може мати інші механічні або електричні дані.

Довідка з електрики, монтажу та аксесуарів

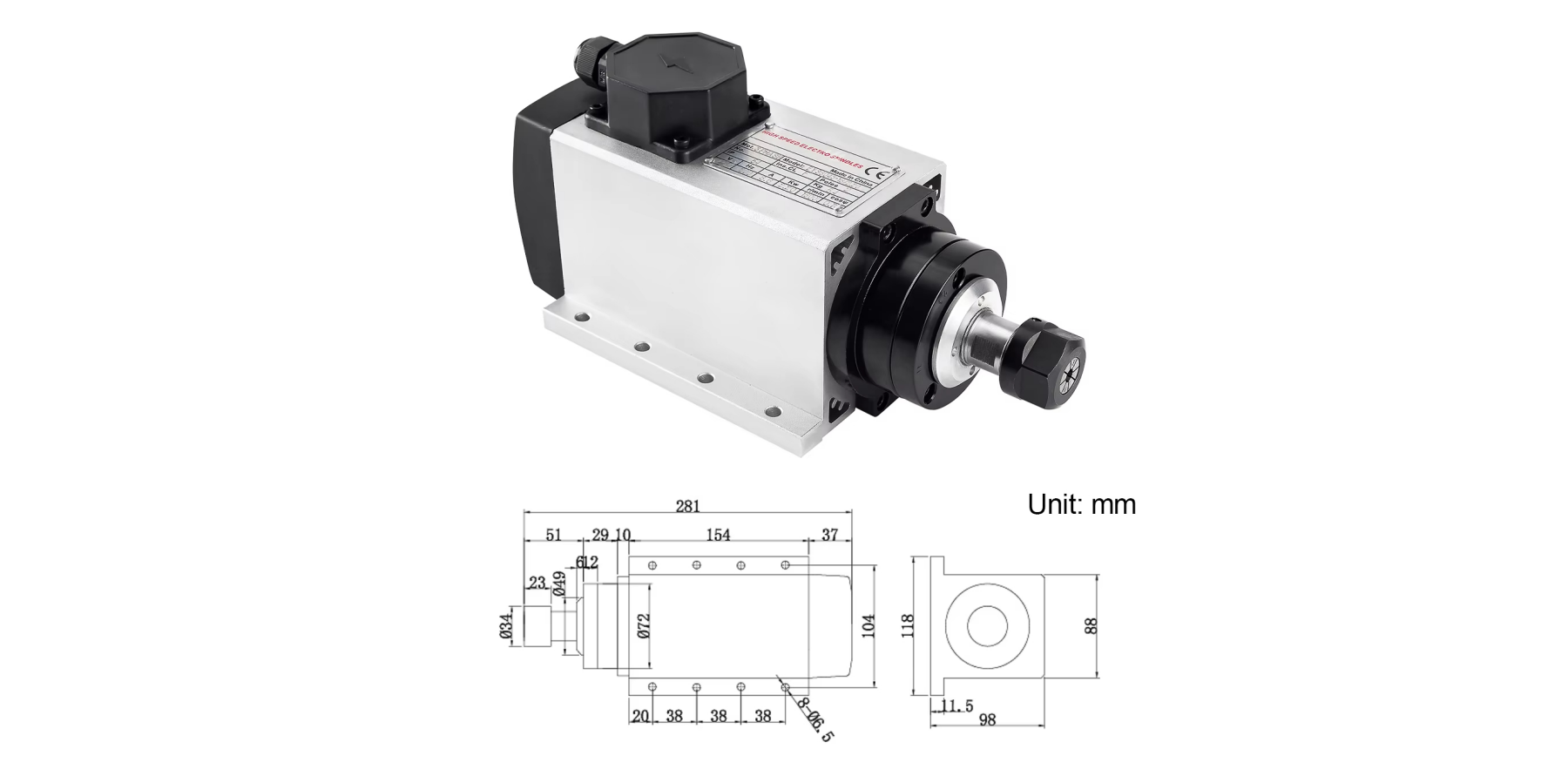

Наведені вище розміри стосуються повного квадратного корпусу, а не круглого діаметра затиску 80 мм. Поділіться монтажним кресленням зі своїм машинним інтегратором, щоб перевірити відстань між отворами, висоту осі шпинделя та хід осі Z.

Запит на креслення двигуна ER20 та електричні дані

Фрезерування, гравірування та фрезерування з ЧПУ

Фрезерування деревини, фанери та МДФ

Використовуйте цей квадратний шпиндель ER20 для відповідного гравіювання дерева, вивісок, компонентів шафи, панелей і профілів МДФ. Виберіть розмір фрези, швидкість подачі, швидкість обертання шпинделя та відведення пилу відповідно до матеріалу та глибини обробки.

Акрил, ПВХ та інженерні пластики

Акрилові літери, пластикові панелі та вивіски можна фрезерувати фрезами, обраними для видалення стружки та контролю нагрівання. Уникайте надмірного тертя, плавлення та повторного різання стружки, підбираючи шлях інструмента та умови різання відповідно до матеріалу.

Алюміній, латунь та інші кольорові матеріали

Легке гравіювання або різання відповідних кольорових металів може бути можливим, якщо жорсткість машини, кріплення, геометрія різання, подача та охолодження або змащення є відповідними. Шпиндель не представлений як шпиндель важкого металообробного верстата.

Обговоріть свої вимоги до матеріалів і фрез для ЧПК

Основні характеристики шпиндельного двигуна з ЧПК Square ER20

Система утримування інструменту Цанга ER20

Інтерфейс ER20 приймає відповідні цанги та гайки ER20. Перевірте діаметр хвостовика інструменту, зачеплення цанги та максимально допустиме навантаження на інструмент, а не припускайте, що підійде будь-яка цанга типу ER.

Вихідна потужність 2,2 кВт для фрезерування та гравірування

Номінальна потужність двигуна становить 2,2 кВт. Можливість обробки також залежить від крутного моменту шпинделя в діапазоні швидкості, жорсткості машини, геометрії різця та параметрів різання.

Регулювання швидкості VFD 400 Гц

Для двигуна потрібен належним чином підібраний ЧРП, і його неможливо підключити безпосередньо до звичайної мережі. Кваліфікований електрик повинен налаштувати напругу двигуна, струм, обмеження частоти та захисні налаштування.

Версії двигуна 110 В і 220 В

Виробник публікує альтернативи на 110В і 220В. Це окремі конфігурації; не припускайте, що один пристрій автоматично підтримує обидві напруги або що вхідна напруга мережі VFD дорівнює вихідній напрузі двигуна.

Квадратний корпус для інтеграції машини з ЧПК

Квадратний корпус призначений для сумісного механічного монтажу. Перш ніж вибрати шпиндель для заміни, перевірте опубліковані розміри 280 × 117 × 132 мм, схему отворів і зазор у обладнанні.

Корпус з повітряним охолодженням

Повітряне охолодження не потребує водяних насосів, охолоджуючих резервуарів і трубопроводів охолоджуючої рідини, але все одно потребує безперешкодної вентиляції та відповідних методів контролю пилу навколо двигуна.

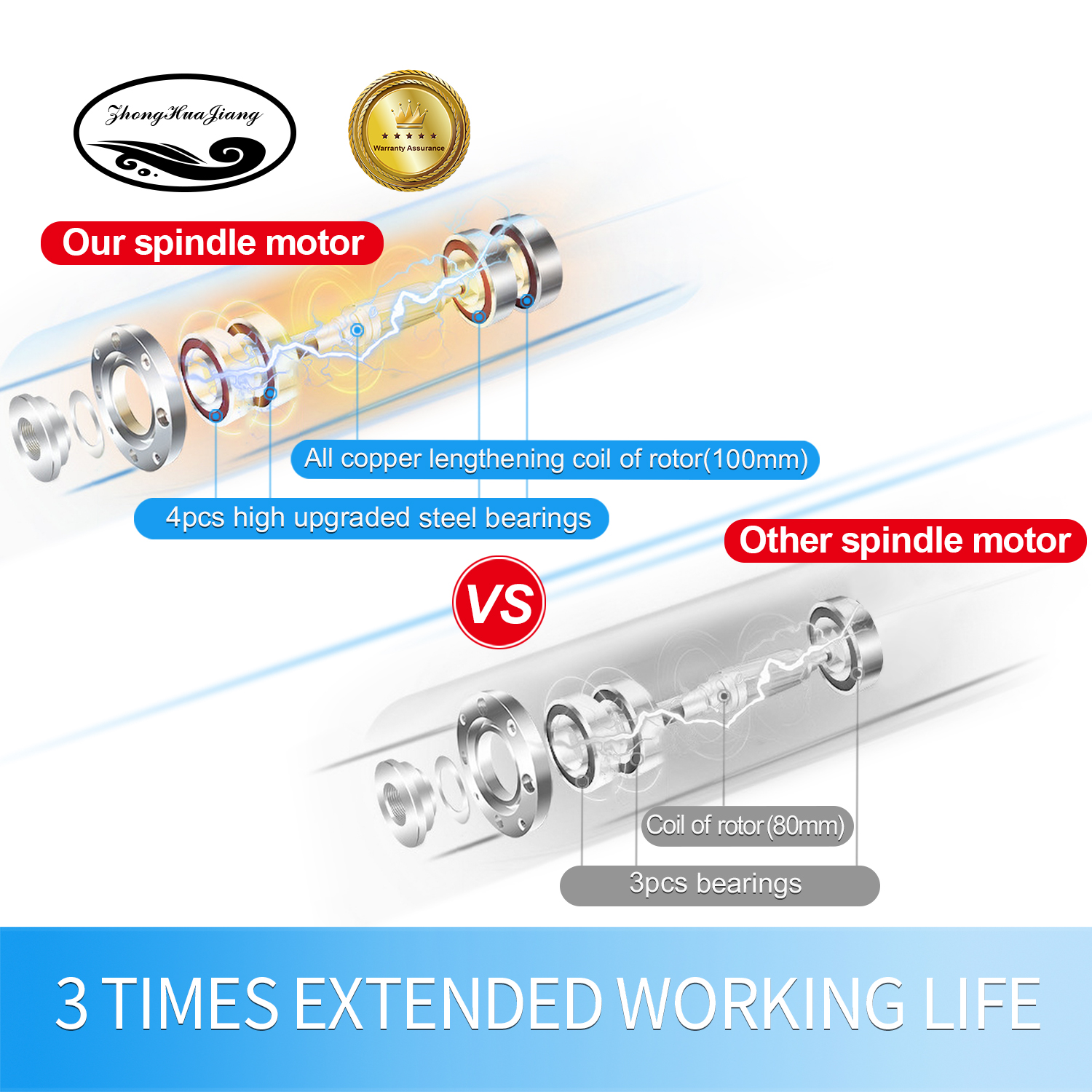

Конструкція двигуна з чотирма підшипниками

Виріб ідентифікується як шпиндель з чотирма підшипниками. Продуктивність підшипника та термін служби залежать від фактично поставлених компонентів, робочої швидкості, навантажень, температури та обслуговування.

Інтеграція контролера та VFD

GRBL та інші контролери з ЧПК можна використовувати з сумісними інтерфейсами керування VFD, якщо сигнали запуску/зупинки, задання швидкості, заземлення та електрична ізоляція розроблені та налаштовані правильно.

Точність, динамічний баланс і деталі встановлення

Динамічний баланс і висока швидкість

У серії шпинделів використовуються процеси балансування, призначені для зменшення вібрації при високій швидкості обертання. Фактичний рівень шуму, обробка поверхні та довговічність інструменту залежать від балансу фрези, підшипників шпинделя, закріплення робочої частини та конструкції верстата.

Вимірювання точності та биття

Опубліковані порівняльні зображення демонструють ілюстративні вимірювання биття шпинделя. Розташування вимірювання, встановлена ​​цанга, хвостовик інструменту, інструмент, умови експлуатації та критерії прийнятності допуску повинні бути узгоджені для закупівлі, що має важливе значення для точності.

Цифри порівняння не встановлюють гарантованого биття для кожного шпинделя або статистично репрезентативного порівняння з іншими виробниками. Запитуйте дані випробувань і критерії прийнятності для саме придбаного двигуна, якщо потрібен чисельний допуск.

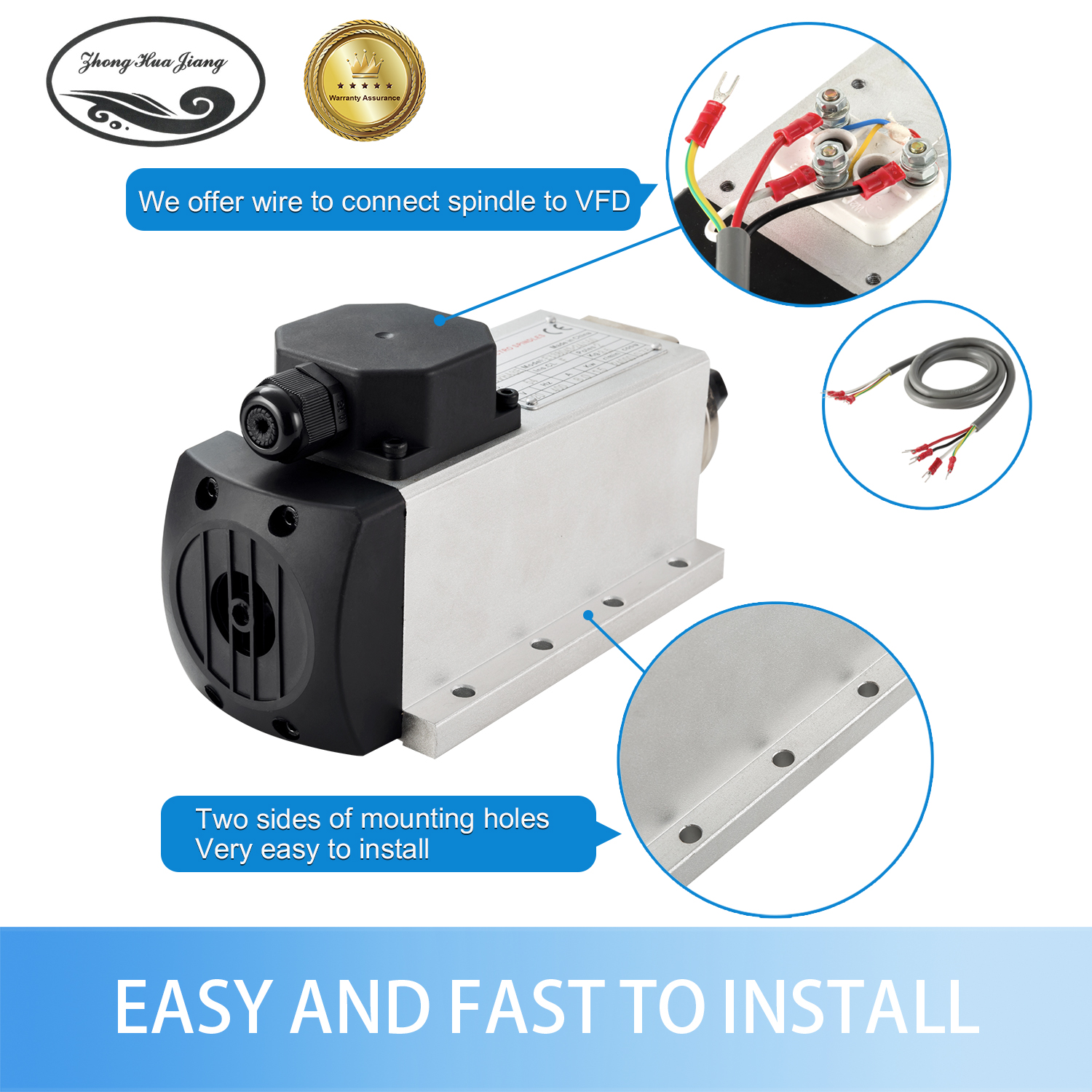

Електричний кабель і квадратний монтаж

У технічній довідці описується попередньо припаяний авіаційний кабель і згадуються два гайкові ключі. Перевірте розводку роз’єму, довжину кабелю, з’єднання захисного заземлення, наявність гайкового ключа та положення монтажних отворів у остаточній пропозиції.

Запитайте про биття шпинделя та монтажні креслення

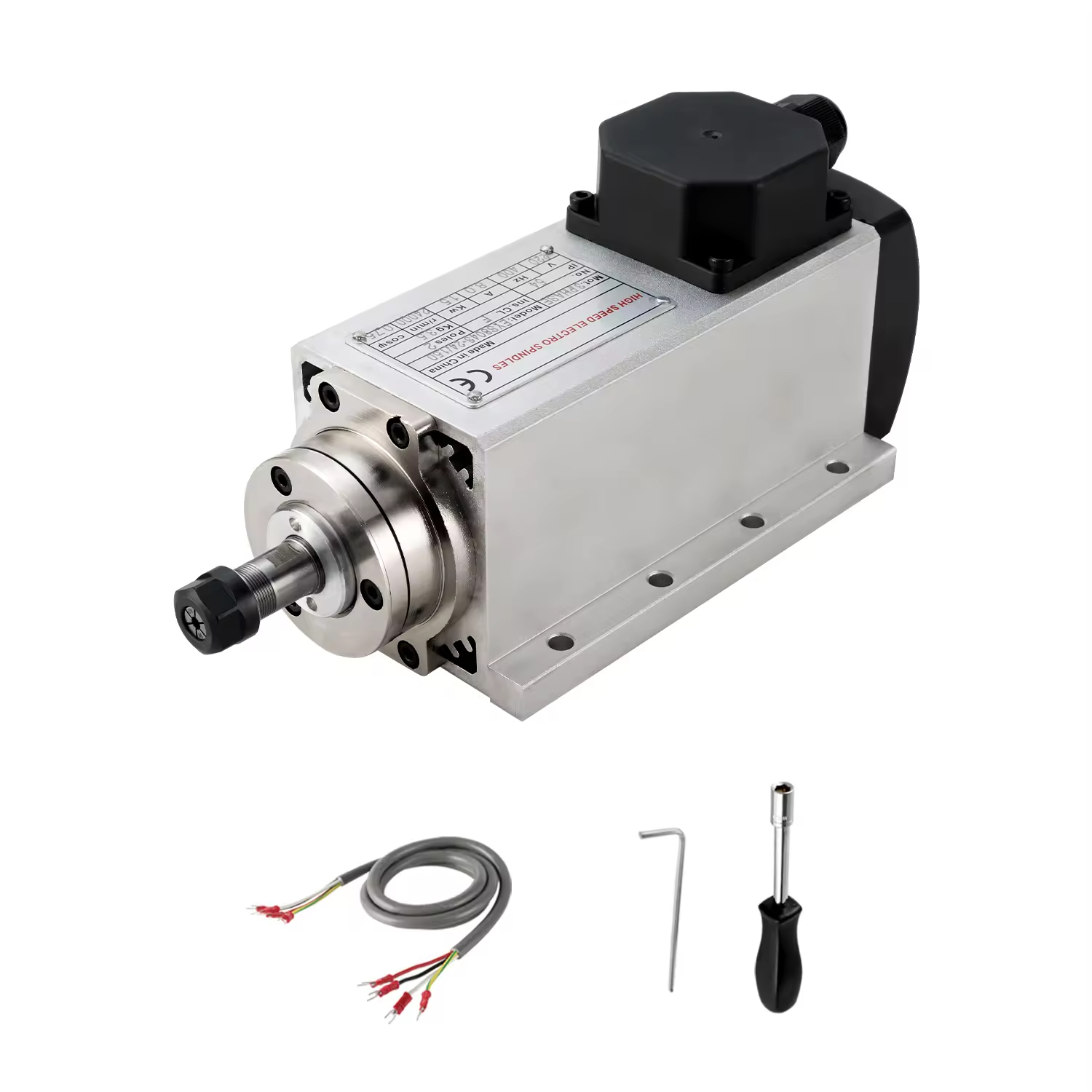

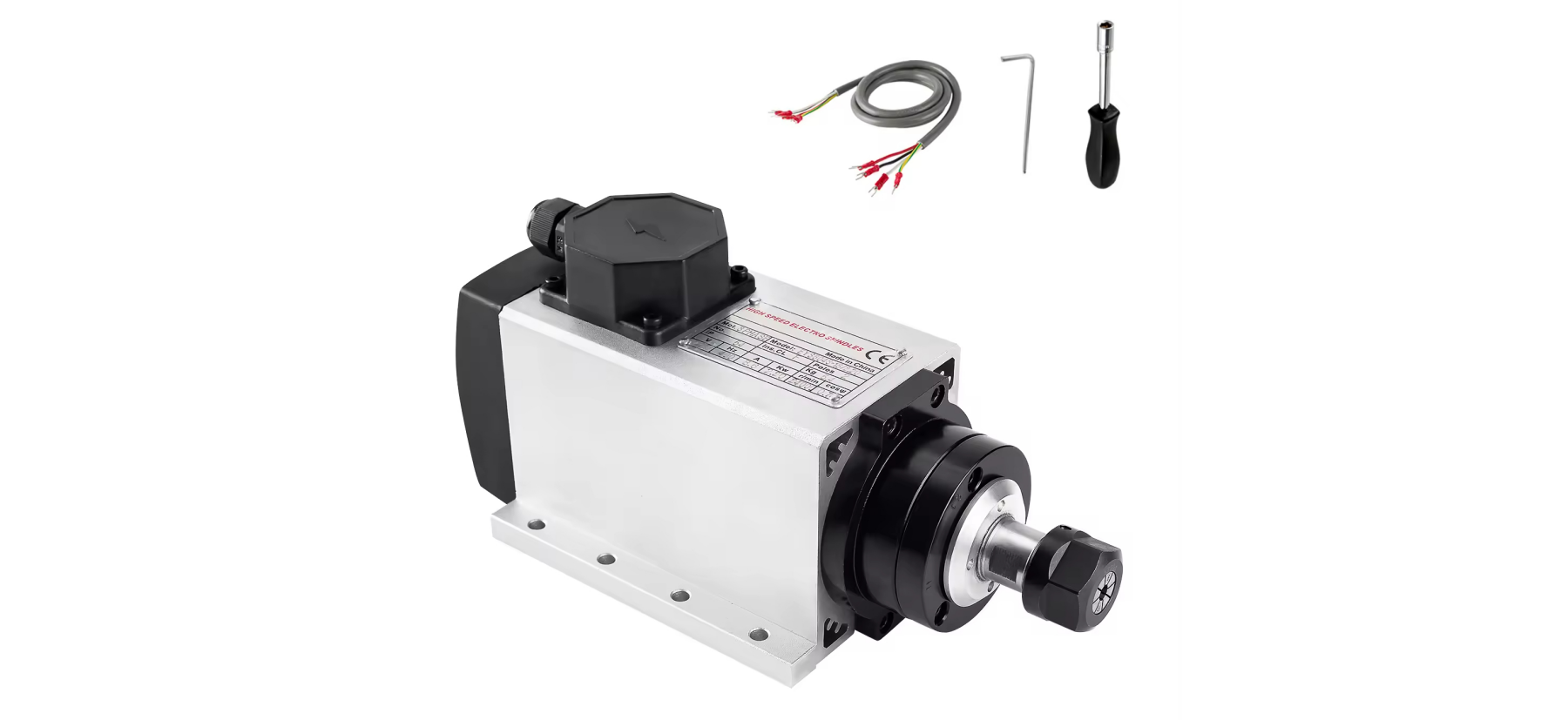

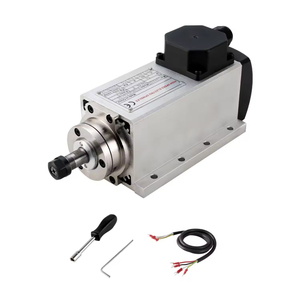

Інформація про упаковку двигуна квадратного шпинделя потужністю 2,2 кВт

Це продукт лише для двигуна . У таблиці упаковки вказано квадратний шпиндель із повітряним охолодженням потужністю 2,2 кВт і авіаційний кабель, а також вказано вимогу до зовнішнього VFD 400 Гц. Інвертор, круглий шпиндельний затиск, набір цанг або набір свердел не повинні входити в комплект.

Два гайкові ключі згадуються в технічній довідці, а не в окремій пакувальній таблиці лише для двигуна; уточнюйте точні аксесуари у продавця перед замовленням.

Запит пакувального списку лише для двигунів і оптової пропозиції

Інші моделі двигунів шпинделя з ЧПУ з повітряним охолодженням

Порівняйте споріднені шпиндельні двигуни за потужністю, інтерфейсом цанги, квадратним або круглим корпусом, конфігурацією напруги та призначеним режимом різання. Кожен пов’язаний продукт має власні розміри та аксесуари, що входять у комплект.

Zhong Hua Jiang Виробник шпиндельного двигуна з ЧПУ

Виробництво шпинделів з ЧПУ з 2000 року

Компанія Huajiang повідомляє, що з 2000 року виробляє шпиндельні двигуни для гравірування з ЧПК, а пізніше розширила виробництво до VFD та фрезерного обладнання з ЧПК. Бренд Zhong Hua Jiang був створений у 2018 році для обслуговування міжнародних ринків.

Компанія посилається на патенти шпиндельного двигуна з повітряним охолодженням, включаючи патент № 200730184245.5. Для закупівель або нормативних вимог вимагайте поточну супровідну документацію, сертифікати на певний продукт і протоколи перевірок.

Чому варто купувати у Zhong Hua Jiang?

Машинобудівники OEM, оптові продавці, дистриб’ютори обладнання та постачальники технічного обслуговування можуть обговорити точні електричні версії, технічні креслення, перевірочну документацію, фірмову упаковку, оптові ціни та плани відвантаження. Комерційні умови залежать від узгодженого замовлення.

Зверніться до Zhong Hua Jiang щодо постачання дистриб’ютора

Пов’язані верстати з ЧПК, двигуни та компоненти

Фрезерні верстати з ЧПУ

Обладнання для гравірування та фрезерування, включаючи сімейства 3018, 3020, 3040 і 6090, для різних робочих конвертів і застосувань.

Шпиндельні двигуни з повітряним і водяним охолодженням

Шпинделі з альтернативною потужністю, системи охолодження, інтерфейси валів і корпуси для відповідного обладнання з ЧПК.

Аксесуари для ЧПК

Сумісні цанги, кабельні частини, кінцеві вимикачі, Z-зонди, аксесуари для керування машиною та обладнання для аварійної зупинки.

Екрановані електричні кабелі

Екрановані кабелі живлення та сигнальні кабелі, вибрані для встановлення конкретного приводу та контролера.

Крокові двигуни

Крокові двигуни та відповідні компоненти керування рухом для позиціонування та заміни ЧПК.

Сертифікати виробника та супровідні документи

Наведена вище документація належить до інформації про продукт виробника. Для закупівель або відповідності перевірте організацію, що видає сертифікат, власника сертифіката, покриття моделі, відповідний стандарт і дійсність запитаного документа.

Відгуки клієнтів про шпиндельні двигуни з ЧПУ

На зображенні наведено відгуки клієнтів про асортимент веретена Zhong Hua Jiang. Для цієї квадратної моделі ER20 вимагайте документацію, пов’язану з вашою конкретною конфігурацією та вимогами до обробки.

Поширені запитання про квадратний шпиндельний двигун ER20 2,2 кВт

1. Для чого використовується цей квадратний шпиндельний двигун з ЧПК ER20 потужністю 2,2 кВт?

Він призначений для сумісних фрезерних машин з ЧПК і гравірувальних верстатів, які використовуються для обробки деревини, виготовлення вивісок, фрезерування пластмас, профілювання та відповідного легкого фрезерування.

2. Чи включає цей продукт інвертор VFD?

Ні. Це автономний квадратний шпиндельний двигун із повітряним охолодженням. Потрібен правильно підібраний VFD 400 Гц, а інвертор потрібно замовляти окремо, якщо він не включений в іншу письмову пропозицію.

3. Які номінальна потужність, швидкість і частота?

Модель має потужність 2,2 кВт з опублікованим робочим діапазоном 10 000–24 000 об/хв і частотою 400 Гц. Використовуйте правильно запрограмований VFD і дотримуйтесь паспортної таблички двигуна, що поставляється.

4. Які напруги двигуна доступні?

Опубліковані версії включають 110 В і 220 В. Виберіть потрібну версію двигуна та перевірте вхідну потужність і вихідну потужність двигуна VFD для встановлення.

5. Який номінальний струм квадратного двигуна ER20?

У короткому описі продукту перераховано 8.6A. Оскільки деякі таблиці деталей показують іншу цифру, перевірте паспортну табличку двигуна, що поставляється, і налаштування струму з постачальником перед підключенням.

6. Які габаритні розміри двигуна?

У описі продукту зазначено розміри 280 × 117 × 132 мм. Запитуйте креслення з розмірами для розташування монтажних отворів, зсуву осі шпинделя та монтажного зазору.

7. Скільки важить цей двигун шпинделя?

В описі продукту зазначено 8 кг. Підтвердьте вагу для точної замовленої версії та чи вказана вага доставки включає аксесуари та упаковку.

8. Яка різниця між цим квадратним двигуном і круглим шпинделем діаметром 80 мм?

Квадратний шпиндель має інший корпус і монтажну схему, ніж 80-міліметровий циліндричний шпиндель. Перевірте механічне прилягання; не можна вважати, що круглий затискач підходить для квадратного корпусу.

9. Що підтримує інтерфейс цанги ER20?

Система цанг ER20 підтримує правильно підібрані цанги ER20 для різних розмірів хвостовика інструменту. Виберіть цангу та гайку відповідно до точних розмірів вала та завдання обробки.

10. Чи може цей шпиндель використовувати цанги ER11 або ER16?

ER11 і ER16 є різними цанговими системами і не взаємозамінні безпосередньо з ER20. Використовуйте цанги та гайки, призначені для інтерфейсу ER20.

11. Чи може він обробляти МДФ, фанеру та листяну деревину?

Це типові програми фрезерування з ЧПК. Виберіть відповідні інструменти, подачі, глибину різання та видалення пилу для заготовки та можливостей машини.

12. Чи можна гравірувати акрил, ПВХ та інші пластики?

Так, для відповідних операцій різання з відповідними різцями, видалення стружки, налаштувань швидкості та контролю температури. Поведінка матеріалу залежить від сорту.

13. Чи можна обробляти алюміній або латунь?

Контрольована легка механічна обробка відповідних кольорових металів може бути можливою за допомогою відповідного кріплення, інструментів, подачі та змащення. Видалення важких металів не передбачається.

14. Як шпиндель 400 Гц підключається до контролера GRBL?

VFD відповідного номіналу можна підключити до сумісного контролера ЧПК, якщо його інтерфейси керування швидкістю та старт/стоп збігаються. Електропроводка, заземлення та ізоляція повинні бути перевірені кваліфікованим установником.

15. Які компоненти входять до складу двигуна?

У таблиці упаковки лише для двигуна вказано один двигун квадратного шпинделя потужністю 2,2 кВт і один попередньо припаяний авіаційний кабель. У технічному розділі також згадуються два гайкові ключі; підтвердити їх у детальній пропозиції.

16. Які переваги повітряного охолодження?

Повітряне охолодження дозволяє уникнути окремого водяного насоса, резервуара та шлангів. Забезпечте безперешкодну вентиляцію та контролюйте пил та робочу температуру.

17. Чи гарантовано биття шпинделя менше 0,005 мм?

Веб-сайт містить ілюстративне порівняння з використанням цієї цифри, але не надається жодного методу випробування чи запису про прийняття на одиницю. Вимагайте письмові критерії перевірки та результати тестування для чутливого до точності використання.

18. Чи доступні замовлення OEM, гуртові та дистриб'юторські замовлення?

Zhong Hua Jiang приймає запити від машинобудівників OEM, оптовиків і дистриб'юторів. Укажіть кількість, пункт призначення, конфігурацію двигуна та вимоги до документації для пропозиції.

19. Яка мінімальна кількість замовлення?

Постачальник описує гнучкість для пробних і оптових замовлень. MOQ для цього двигуна або індивідуальної конфігурації має бути підтверджено в пропозиції.

20. Який час виробництва я повинен очікувати?

Опубліковані рекомендації вказують приблизно на 3–7 робочих днів для стандартних замовлень і 10–20 днів для більших чи індивідуальних замовлень. Перед покупкою уточніть фактичну наявність і час виконання.

21. Які гарантії та підтримка надаються?

Виробник описує 12-місячну гарантію та постійну технічну підтримку. Попросіть письмовий обсяг гарантії, винятки, політику запасних частин і умови підтримки для вашого цільового ринку.

22. Яка інформація допомагає отримати точну цінову пропозицію?

Надішліть потрібну кількість, версію 110 В або 220 В, передбачуваний VFD, монтажний креслення машини, деталі цанги або фрези, пункт призначення, потреби перевірки та будь-які вимоги до упаковки OEM.
