ER20 2.2KW комплект двигател с въздушно охлаждане на шпиндела с Vfd комплект за CNC фреза

ER20 2.2kW 80mm комплект с въздушно охлаждане на CNC шпинделен двигател с VFD

Комплектът Zhong Hua Jiang ER20 2,2kW 80mm кръгъл с въздушно охлаждане CNC шпинделен двигател комбинира шпиндел ER20 с 2,2kW задвижване с променлива честота (VFD) и аксесоарите за монтаж и окабеляване, изброени по-долу. Предназначен е за производители на CNC рутери, строители на машини, оператори в работилници, дистрибутори на оборудване и купувачи на резервни шпиндели.

Изберете подходящата конфигурация на напрежението за целевия пазар, след това проверете входните и изходните стойности на VFD, размерите на шпиндела, монтажа на машината и наличните размери на стеблото на инструмента. Zhong Hua Jiang приема запитвания за конфигурации на комплекти, доставка на дистрибутор и изисквания на OEM.

Заявка за цена на комплект ER20 2,2kW VFD

Видео на ER20 2.2KW въздушно охлаждан CNC шпинделен двигател

CNC приложенията се различават по материала на детайла, диаметъра на фрезата, натоварването на шпиндела, пространството за монтаж и електрическото захранване. Потвърдете конфигурацията на машината и изберете съвместима настройка на VFD, преди да работите с шпиндела 2,2kW ER20.

Zhong Hua Jiang CNC каталог PDF изтегляне

         Каталог на CNC рутер машина 2025.pdf

ER20 2.2KW въздушно охлаждан CNC шпинделен комплект двигател за продажба

Този 2,2 kW ER20 кръгъл комплект шпиндел с ЦПУ съчетава високочестотен мотор с VFD контрол на скоростта, Ø80 mm монтажен интерфейс и въздушно охлаждане. Предназначен е за дървообработване, фрезоване на MDF, обработка на акрил, подходящи пластмаси и избрани приложения с леки цветни метали.

Моторът е посочен във версии 110V, 220V и 380V , с 10 000–24 000 RPM , номинална честота публикуван обхват на скоростта 400 Hz и 8,5 A. посочен ток Това са избираеми конфигурации, а не твърдение, че един двигател или VFD приема всяко захранващо напрежение.

Моторът с въздушно охлаждане не изисква отделна водна помпа, резервоар за охлаждаща течност или водопроводи. Позволете вентилация около шпиндела и пазете въздушните канали чисти от прах от машинната обработка. Сравнете работния цикъл, средата на работното пространство, твърдостта на машината и изискванията за материали, когато избирате между системи с въздушно и водно охлаждане.

Попитайте за спецификациите на шпиндела и VFD на ER20

ER20 2,2 kW Комплект шпиндел с въздушно охлаждане: Технически спецификации

Спецификации на шпиндела и изисквания към VFD

Посоченото тегло от 5,5 kg и размер Ø80 × 308 mm са от прегледа на продукта. Потвърдете точната табелка с данни на двигателя, общите размери и VFD съвместимостта за избраната конфигурация, преди да направите производствена поръчка.

Илюстрациите на продукта може да показват алтернативни конфигурации на шпиндела. За точна подмяна поискайте чертеж с размери и потвърдете цангата ER20, 80 mm корпус, дължината на двигателя и аксесоарите за монтаж.

Приложения на ER20 2.2KW въздушно охлаждан CNC шпинделен двигател

Комплектът шпиндел ER20 2.2kW е предназначен за съвместими CNC рутери, машини за гравиране, работилници за табели, дървообработващо оборудване и поддръжка на машини. Възможността за рязане зависи от рамката на машината, фрезата, работния захват, програмираните подавания и работните условия.

Гравиране и дървообработване

Акрилно гравиране и рязане

Гравиране на мек метал

Основни характеристики на ER20 2.2KW въздушно охлаждан CNC шпинделен двигател

Комплектът ER20 2.2KW двигател с въздушно охлаждане на шпиндела е предназначен за потребители, които се нуждаят от ефективно охлаждане, надеждно задържане на инструмента, плавно регулиране на скоростта и стабилна производителност на обработка. Подходящ е за сглобяване на нова машина с ЦПУ, смяна на шпиндел и програми за складови наличности.

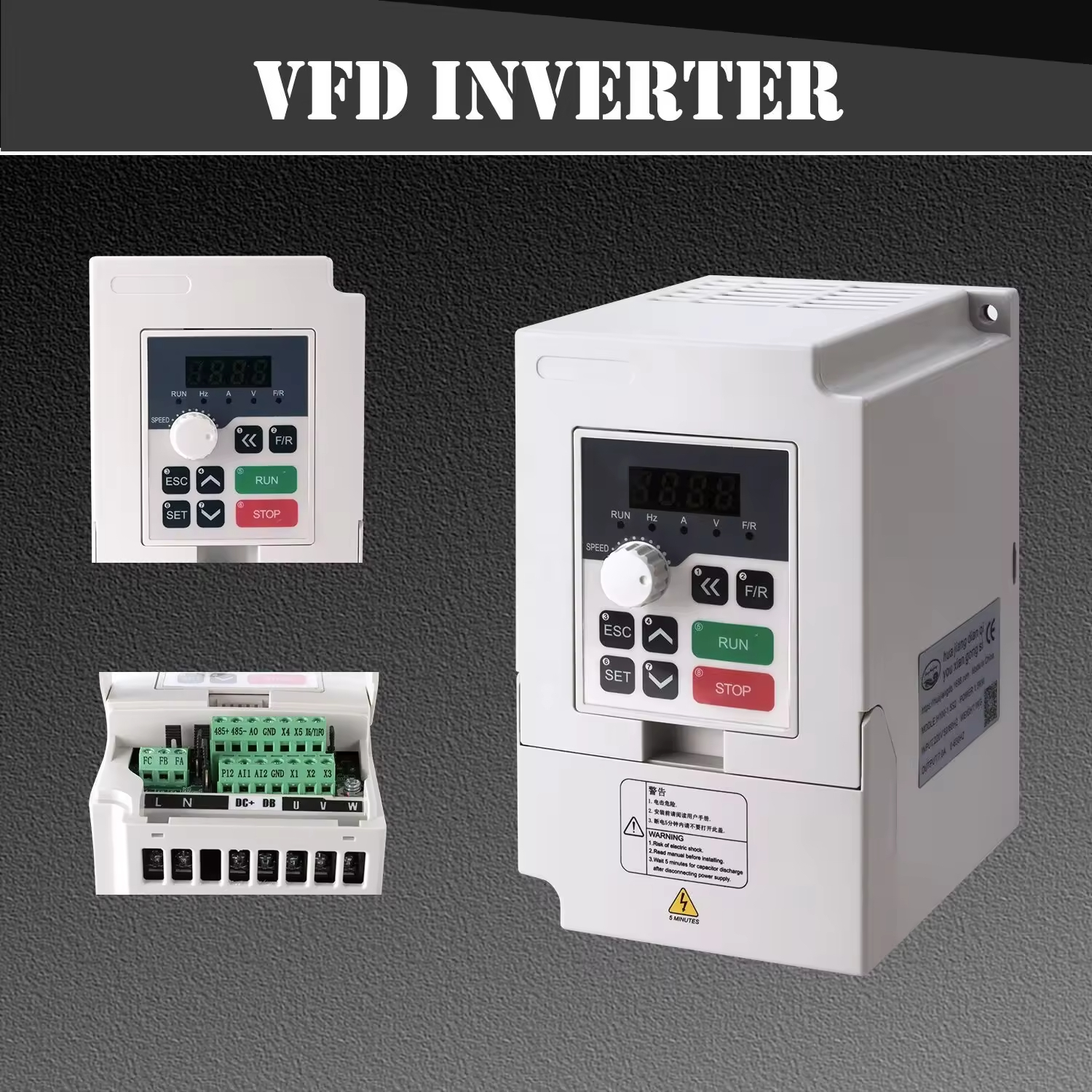

Удобен за потребителя VFD контрол

2.2kW VFD осигурява контрол на скоростта, когато е правилно съгласуван с поръчания двигател. Преди инсталиране проверете номиналното напрежение, тока на двигателя, максималната честота, параметрите на ускорение/забавяне, заземяването и всяко окабеляване за стартиране/спиране на CNC контролера.

ER20 Високопрецизна цангова система

Интерфейсът на цангите ER20 поддържа взаимозаменяеми цанги ER20 за съвместими диаметри на стеблото на инструмента. Опаковъчният списък идентифицира 13 цанги ER20; потвърдете индивидуалните им размери и предоставената гайка преди покупка. Цангите ER20 и ER16 не са взаимозаменяеми.

Надеждна електрическа конфигурация

Продуктът се предлага с конфигурации на напрежение 110V, 220V и 380V. Напрежението на двигателя, входът на захранването на VFD, изходът на VFD и токът на табелката трябва да съвпадат. Потвърдете точното входно захранване и всички еднофазни или трифазни изисквания в офертата.

Потвърдете правилното напрежение и VFD

Оптимизиран дизайн на въздушното охлаждане

Дизайнът с вентилаторно охлаждане пренася топлина към околния въздух без отделен контур за водно охлаждане. Поддържайте хлабина на въздушния поток и отстранявайте натрупания прах, когато работите с шпиндела в среда за обработка на дърво или пластмаса.

Предимства на Zhong Hua Jiang шпинделен двигател с въздушно охлаждане

Усъвършенстван дизайн на динамичния баланс

Дизайнът на двигателя включва съображения за балансиране, за да поддържа високоскоростна работа. Действителните вибрации и обработка зависят от баланса на ножа, състоянието на цангата, лагерите на шпиндела, твърдостта на монтажа и настройките за подаване.

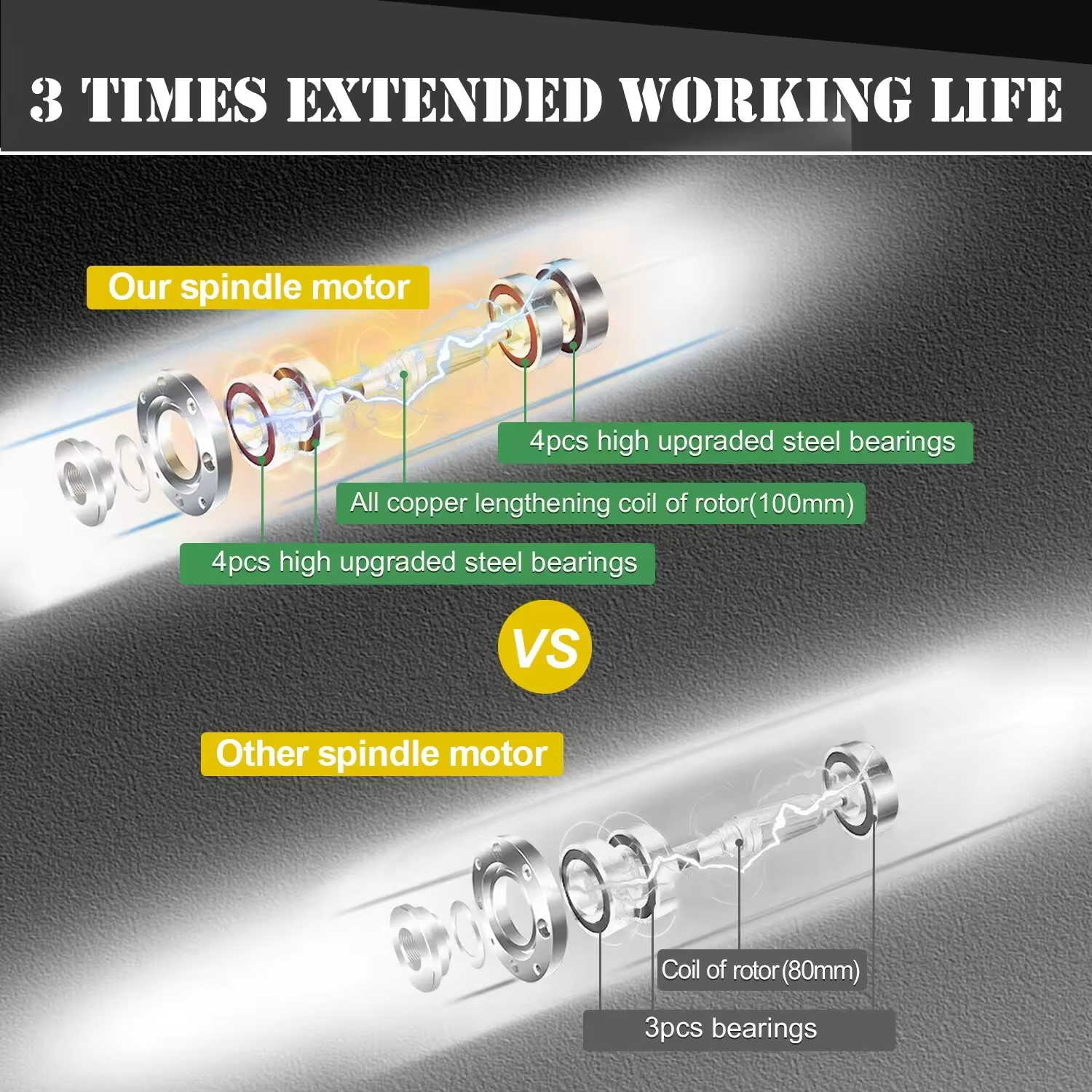

Удължен работен живот

Производителят описва модернизирани лагери и медни намотки за серията шпиндели. Действителният експлоатационен живот се влияе от натоварване, охлаждане, работна скорост, монтаж и поддръжка; поискайте точната конфигурация на лагера за избрания модел, ако е необходимо.

Обсъдете изискванията за приложение на шпиндела

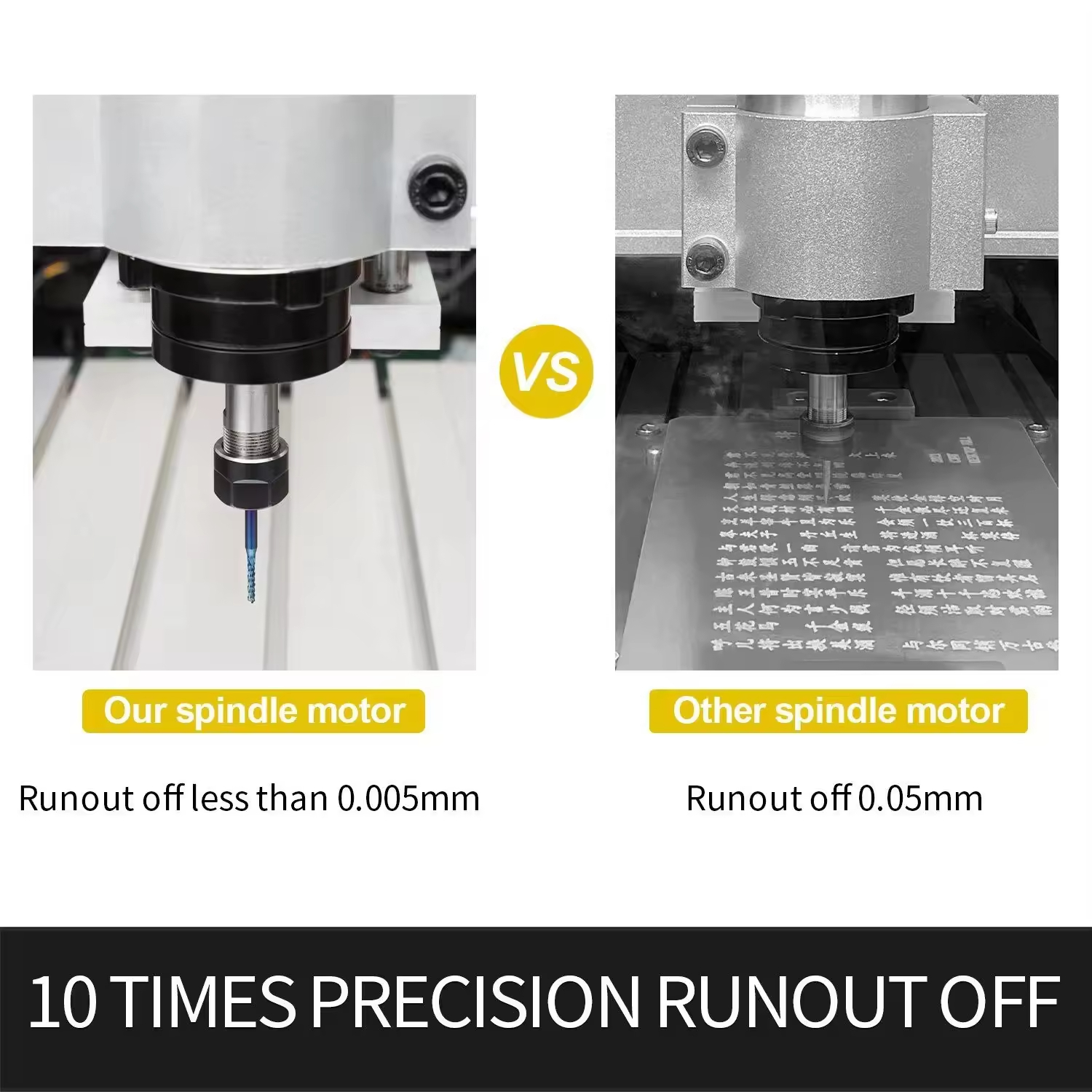

Висока точност и концентричност

Илюстрираното сравнение се отнася до биене под 0,005 mm за примера на производителя и 0,05 mm за двигател за сравнение. Действителното биене на шпиндела или сглобения инструмент варира в зависимост от позицията на измерване, цангата, стеблото на инструмента и метода. Поискайте данни от проверката и договорен толеранс, ако прецизността е критична.

Биенето на шпиндела се оценява според договорения метод за проверка.

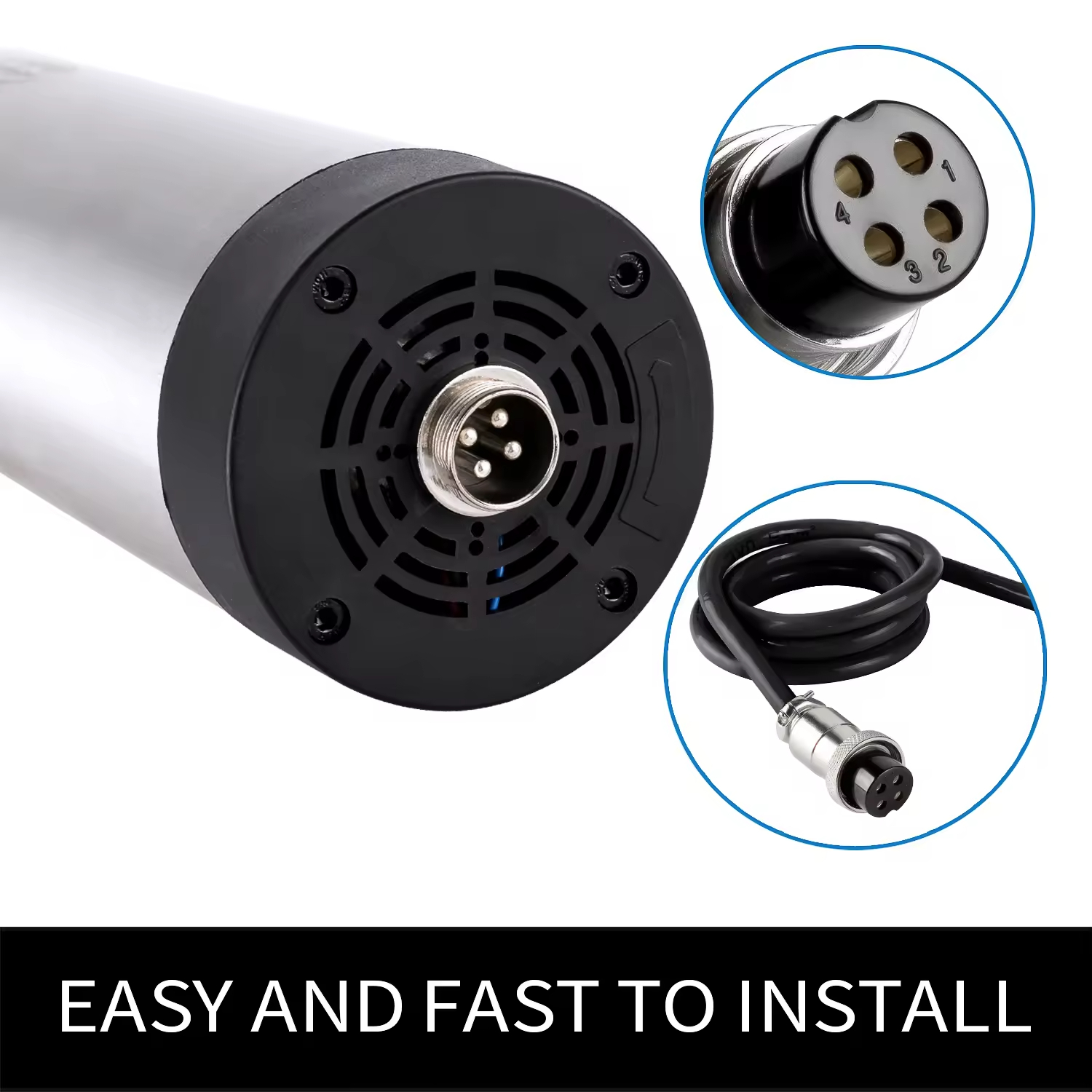

Лесен и бърз монтаж

Изброеният авиационен проводник и захранващият проводник поддържат монтажа на комплекта шпиндел. VFD трябва да бъде проверен и конфигуриран да съответства на поръчания двигател преди работа; не предполагайте, че всички настройки на VFD са универсално предварително заредени за всеки вариант на напрежение.

Поискайте подробен опаковъчен списък на комплекта

Проверете предоставените настройки на параметрите на VFD преди първа употреба.

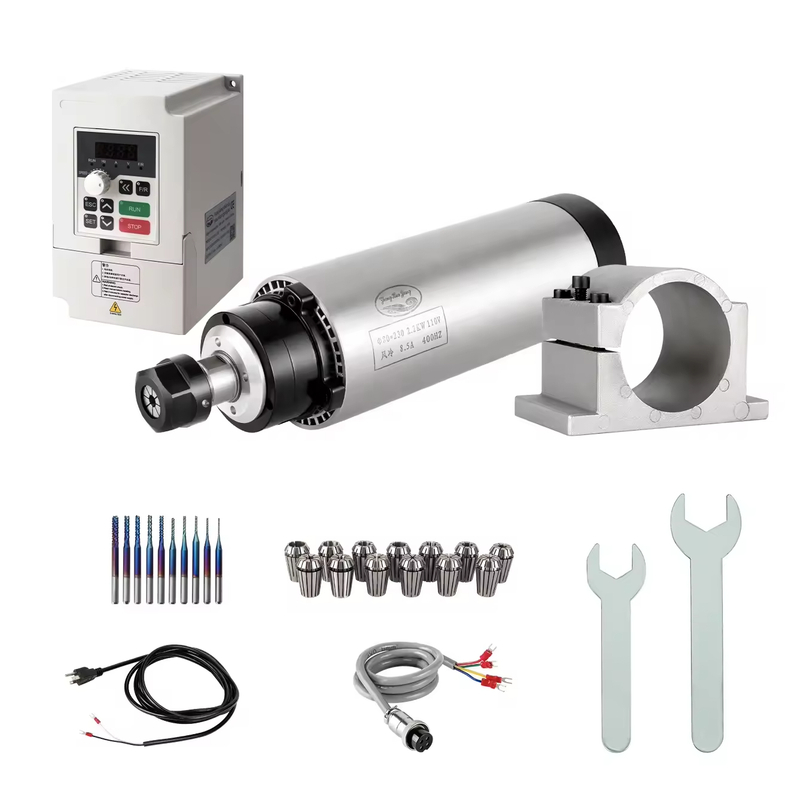

Пакет от 2,2 KW комплект шпиндел с въздушно охлаждане

Дистрибутори, производители на машини и професионални сервизи могат да поискат оферта за кръглия комплект ER20 с мощност 2,2kW. Посочете напрежение, количество, инсталационни размери, местоназначение и всяка необходима документация или модификации на комплекта.

Получете оферта за комплект шпиндел

Препоръчителни комплекти за шпиндел с въздушно охлаждане

Други комплекти шпиндел Zhong Hua Jiang включват модели ER11 с по-ниска мощност, опции ER20 3kW и конфигурации на шпиндел с квадратно тяло. Сравнете мощността, интерфейса за задържане на инструмента, дизайна на охлаждането и монтажните размери, вместо да избирате само по номинална мощност.

Комплекти с кръгли двигатели на шпиндела с въздушно охлаждане

Комплекти квадратни шпинделни двигатели с въздушно охлаждане

Профил на компанията: Производител на шпинделни двигатели с ЦПУ от 2000 г

Как започнахме

Huajiang е основана през 2000, започвайки с производството на CNC гравиращи шпинделни двигатели и по-късно разширявайки се до VFD инвертори, CNC рутер машини и свързани аксесоари.

За да развием по-широки международни пазари, създадохме марката Zhong Hua Jiang през 2018 г. Днес ние обслужваме потребители на CNC машини, дистрибутори и промишлени купувачи на световните пазари.

Производствена сила

Имаме регистрирани патенти за нашата серия шпинделни двигатели с въздушно охлаждане, включително патент № 200730184245.5. С повече от 20 години опит в производството, Zhong Hua Jiang поддържа стабилно производство, инспекция на качеството и експортни доставки за CNC шпинделни моторни продукти.

Свържете се с фабриката Zhong Hua Jiang

Защо да изберете Zhong Hua Jiang като доставчик на шпинделни двигатели с ЦПУ

Нашата CNC продуктова гама

CNC фрезови машини

Zhong Hua Jiang CNC рутер машини, включително модели като 3018, 3020, 3040 и 6090, са предназначени за прецизно гравиране, рязане, фрезоване и малки производствени приложения.

CNC шпинделни двигатели

Ние доставяме CNC шпинделни двигатели с въздушно и водно охлаждане за различни нива на мощност, материали за обработка и изисквания за монтаж.

CNC аксесоари

Нашите аксесоари включват крайни изключватели, Z сонди, бутони за аварийно спиране, кабели и други CNC компоненти за по-безопасна и по-точна работа на машината.

Електрически проводници

Двойно екранираните кабели и екранираните верижни кабели спомагат за намаляване на смущенията в сигнала и подобряват надеждността на връзката в CNC оборудването.

Стъпкови двигатели

Високопроизводителните стъпкови двигатели осигуряват прецизен контрол на движението за CNC рутери, гравиращи машини и свързани системи за автоматизация.

Сертифициране на продукта

Отзиви от клиенти

Как да изберете съвместим 2,2kW ER20 шпиндел VFD комплект

Проверете монтирането на машината и хлабината на шпиндела

Проверете дали CNC машината има подходяща скоба Ø80 mm и достатъчно ход по Z-ос и място за главата за доставения двигател. Сравнете окончателния чертеж на шпиндела със съществуващия монтажен интерфейс на машината.

Сравнете VFD с местното електрозахранване

Изберете поръчаната версия на двигателя 110V, 220V или 380V и потвърдете входното захранване на VFD, номиналната мощност, токовия капацитет, заземяването и окабеляването преди доставката. Никога не свързвайте този високочестотен шпиндел директно към обикновен електрически контакт.

Проверете инструментите ER20 и предоставения комплект цанги

Посочете диаметрите на стеблото на ножа и необходимите размери на цангите, когато купувате в обем. Проверете 13-те доставени цанги ER20, съвместимата гайка, максималния диаметър на инструмента и надвеса на инструмента спрямо необходимото приложение.

Потвърдете детайлизирания комплект за доставка

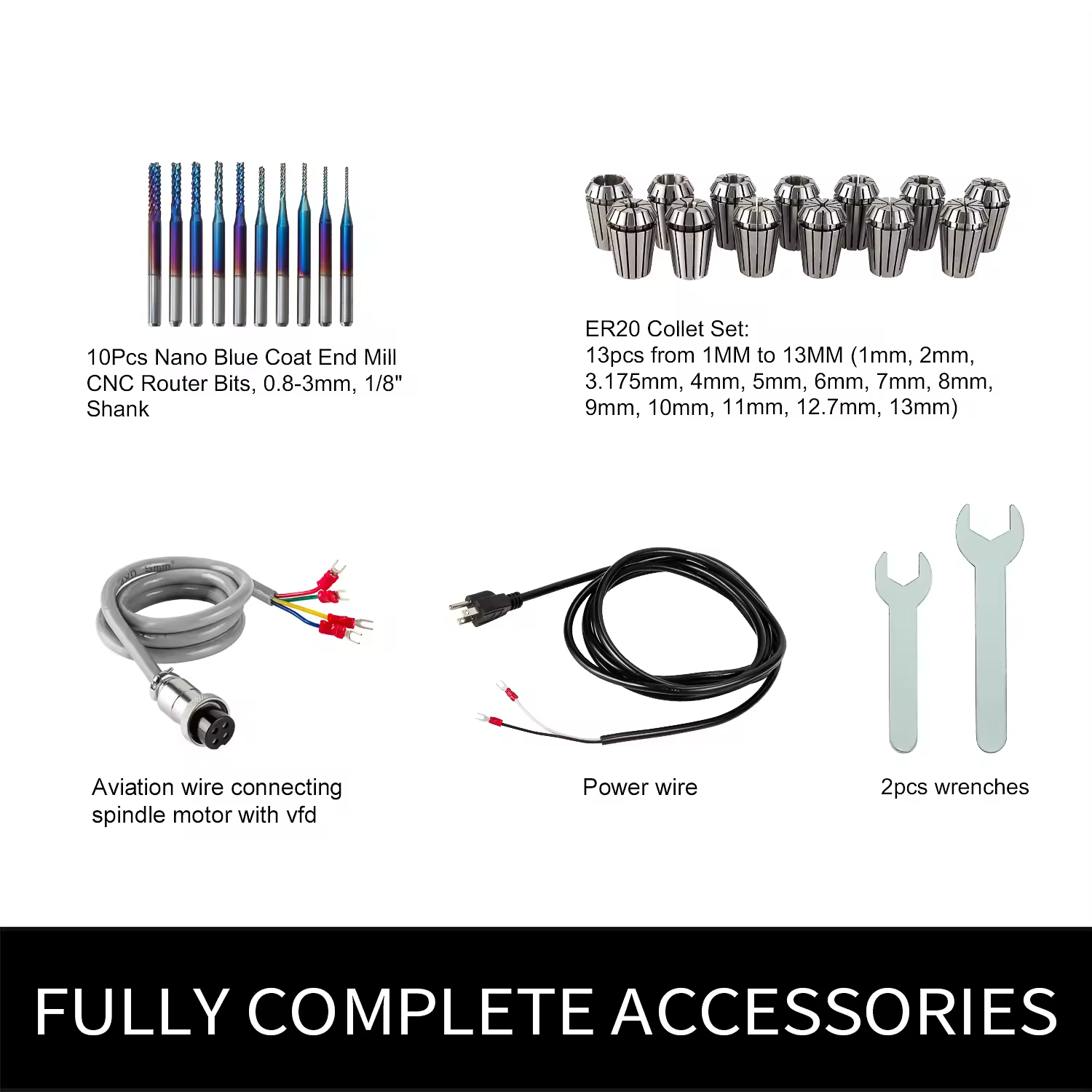

Публикуваният комплект включва един шпиндел Ø80mm ER20, един 2,2kW VFD, скоба Ø80mm, 13 цанги ER20, 10 свредла, авиационен проводник, захранващ проводник и два гаечни ключа. Поискайте опаковъчен списък, специфичен за конфигурацията, преди да поръчате.

Заявка за съвместимост на комплекта ER20 и ценообразуване на едро

Често задавани въпроси относно ER20 2.2KW комплект с въздушно охлаждане на CNC шпинделен двигател

1. С какви материали може да работи ER20 2.2KW въздушно охлаждан CNC шпинделен двигател?

Подходящ е за гравиране, фрезоване, фрезоване и рязане на дърво, акрил, MDF, пластмаса, PCB плоскости, PVC, плексиглас и меки метали като алуминий или месинг, в зависимост от избора на инструмент и параметрите на обработка.

2. Какво включва комплектът на шпинделен двигател с въздушно охлаждане 2,2 KW ER20?

Комплектът включва 2.2KW ER20 шпинделен двигател с въздушно охлаждане, съвпадащ VFD инвертор, скоба, цанги ER20, свредла, авиационен проводник, захранващ проводник и гаечни ключове за по-лесно инсталиране и настройка.

3. Мога ли да закупя този комплект двигател на шпиндела на едро или като дистрибутор?

Zhong Hua Jiang приветства запитвания от глобални дистрибутори, търговци на едро, производители на машини и доставчици на резервни части. Моля, посочете целево количество, напрежение, целеви пазар и всякакви специфични нужди от документация или опаковка за оферта.

4. Предлагате ли OEM или услуги за персонализиране?

Опциите за OEM и ODM могат да включват етикетиране, опаковане, избор на напрежение, кабели и състав на комплекта. Изпратете исканата конфигурация за оценка на осъществимостта и писмена подробна оферта.

5. Какво е вашето минимално количество за поръчка?

Малките пробни поръчки и груповите количества се обсъждат в публикуваната информация за продукта. Потвърдете текущото минимално количество за поръчка за конкретната версия на напрежението, състоянието на склад и всякакви персонализации.

6. Колко дълго е вашето време за производство и доставка?

Публикуваните насоки показват типични 3–7 работни дни след плащане за стандартни комплекти. Действителните дати на производство и изпращане зависят от конфигурацията, количеството и наличността и трябва да бъдат потвърдени в търговската оферта.

7. Каква гаранция предоставяте?

Публикуваната информация за продукта описва 12-месечна гаранция. Поискайте текущите писмени гаранционни условия, покритие и изключения за шпиндела, VFD и аксесоарите, преди да поръчате.

8. Предоставяте ли следпродажбена техническа поддръжка?

Доставчикът описва техническа поддръжка за инсталиране, настройка на VFD и отстраняване на неизправности. Когато се свързвате с екипа, включете табелката с името на двигателя, модела на VFD, електрическата схема и подробности за повредата, където е приложимо.

9. Шпинделният двигател ER20 2,2kW кръгъл или квадратен ли е?

Този комплект използва кръгъл шпиндел с въздушно охлаждане Ø80 mm. Шпиндел ER20 с квадратно тяло е различен продукт и използва различна монтажна геометрия.

10. Какъв диаметър на шпиндела и монтажна скоба са посочени?

Публикуваният комплект изброява кръгъл шпиндел Ø80 mm и съответстваща скоба Ø80 mm. Преди да купите, проверете съответствието, стила на скобата и хлабината на двигателя спрямо вашата машина.

11. Какъв е публикуваният диапазон на работна скорост?

Производителят посочва 10 000–24 000 RPM. Действителната зададена скорост зависи от правилните настройки на VFD и работните ограничения; проверете стойностите на скоростта на ножа и условията на обработка.

12. Каква е номиналната честота и ток на шпиндела?

Списъкът с продукти посочва 400Hz и 8,5A. Програмирайте VFD според доставената табелка с данни на двигателя и ръководството за задвижване.

13. Кои опции за напрежение са налични?

Списъкът с продукти показва опции за 110V, 220V и 380V. Това са варианти за поръчка; проверете мощността на двигателя и съвместимия VFD вход и изход, преди да свържете захранването.

14. Какви са публикуваните размери и тегло на шпиндела?

Обзорът на продукта изброява Ø80 × 308 mm и 5,5 kg. Поискайте чертеж с размери и потвърдете теглото на избраната конфигурация във вашата оферта.

15. VFD инверторът и стойката включени ли са?

да Оригиналната таблица за опаковане на комплекта изброява един 2,2kW VFD инвертор и една скоба Ø80mm в допълнение към двигателя и аксесоарите.

16. Какви цанги и режещи инструменти ER20 идват с този комплект?

Изброеният пакет съдържа 13 цанги ER20 и 10 свредла, описани като 0,8–3 мм с 1/8-инчови стебла. Потвърдете индивидуалните размери на цангите и избора на инструменти за вашата поръчка.

17. Може ли комплектът да работи с GRBL-базиран CNC контролер?

Интегрирането може да е възможно чрез съвместим вход за управление на VFD, ако контролерът поддържа необходимата скорост и интерфейс за работа/стоп. Потвърдете сигналите, изолацията и окабеляването с документацията на контролера и задвижването.

18. Мога ли да използвам този шпиндел за алуминий или месинг?

Избрано леко фрезоване или гравиране на цветни метали може да бъде осъществимо на достатъчно твърда CNC машина с подходящи инструменти, закрепващи елементи, подавания и отстраняване на стружки. Това не е общо твърдение за способност за тежко рязане на метал.

19. Шпинделът с въздушно охлаждане изисква ли водна помпа?

Не са необходими отделна водна помпа или водопроводи за дизайна с въздушно охлаждане. Моторът все още се нуждае от подходяща циркулация на въздуха и управление на праха.

20. Фабрично програмиран ли е VFD за моя шпиндел?

Задвижването може да пристигне с настройки, но купувачите трябва да проверят номиналното напрежение, ток, честота, границите на ускорението и контролните входове спрямо доставения шпиндел преди работа.

21. Как трябва да се провери биенето на шпиндела?

Съгласете се относно мястото на измерване, референтната цанга или тестовия прът, метода на проверка и толеранса. Промоционалните сравнителни изображения не заместват доказателството за инспекция за конкретна партида.

22. Каква информация е необходима за оферта на дистрибутор?

Посочете количество, държава на доставка, напрежение на двигателя, налично захранване, желан VFD интерфейс, материали за приложение, размери на цангите, нужди от опаковки и всички искания за проверка или документация.

Поискайте оферта на едро за комплект ER20 2,2kW
