ER20 100 mm 3 kW rund luftgekühlt
220V/380V
10.000–18.000 U/min
9kg
Luftgekühlt
ER20
3KW
10A
Ф100mm*308mm
Das runde luftgekühlte 3-kW-CNC-Spindelmotor-Kit von Zhong Hua Jiang ER20 kombiniert einen Ø100-mm-Spindelmotor mit einem 3,7-kW-VFD-Wechselrichter und Installationszubehör. Es richtet sich an CNC-Fräserbauer, Gerätehändler, Maschinenwartungsanbieter und professionelle Gravur-, Fräs- und Holzbearbeitungswerkstätten.
Die verfügbaren elektrischen Versionen sind mit aufgeführt 220 V und 380 V . Wählen Sie Spindel und VFD entsprechend Ihrer Versorgungsspannung, Ihrem Motortypenschild und Ihren Anforderungen an die CNC-Steuerung aus.
Fordern Sie ein Angebot für ein 3-kW-Spindelkit an
CNC-Fräsmaschine Katalog 2025.pdf
Dieses luftgekühlte 3-kW-Spindel-Kit ER20 ist für die CNC-Fräsermontage, den Spindelaustausch, die Geräteüberholung und die Bevorratung von Ersatzteilprogrammen vorgesehen. Der runde 100-mm-Körper eignet sich für kompatible Klemmhalterungen und bietet ER20 Werkzeughalt für die Holzbearbeitung, die Kunststoffverarbeitung und geeignete leichte Weichmetallarbeiten.

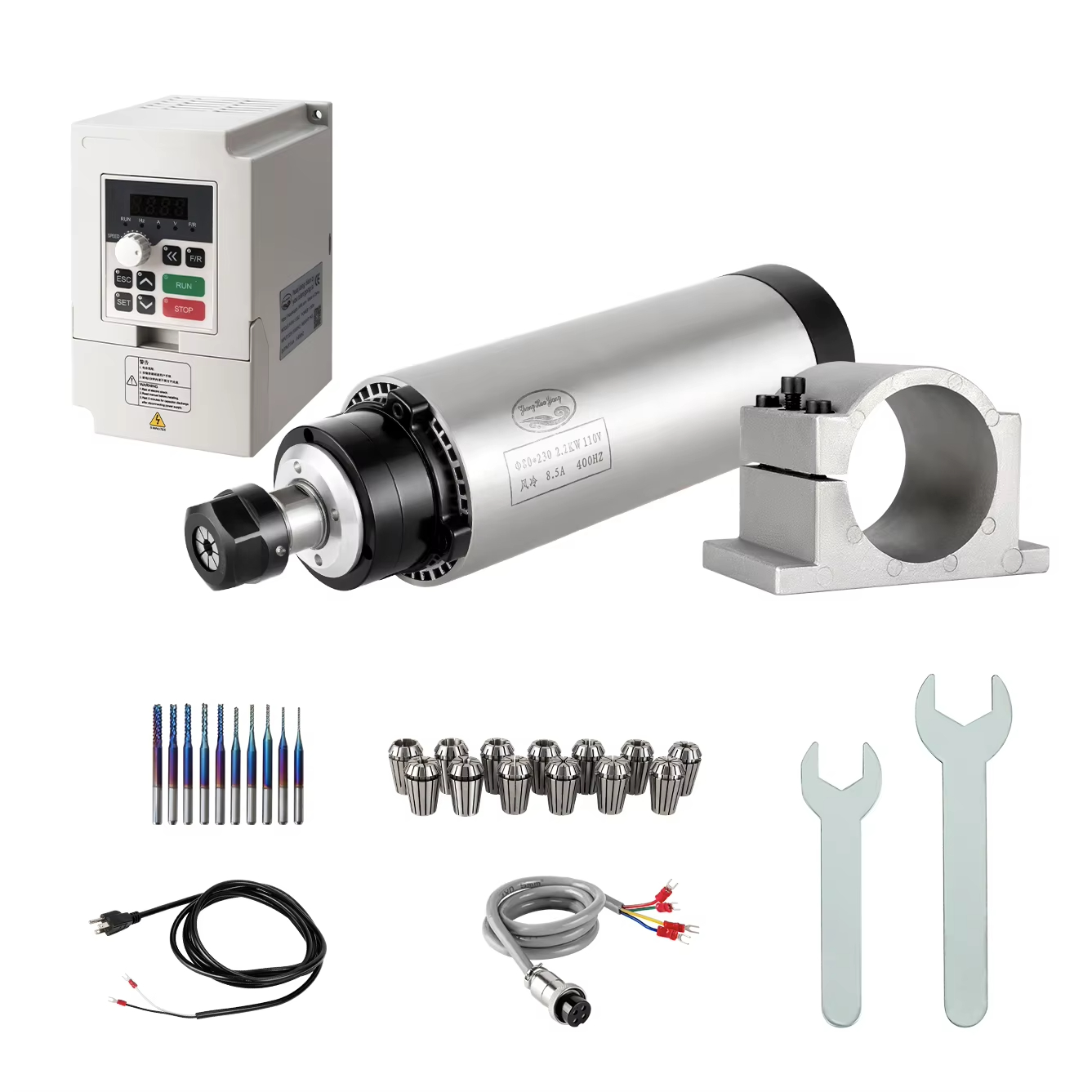

Im Vergleich zu einem reinen Motorkauf umfasst das Kit die 3-kW-Spindel, den 3,7-kW-VFD, eine Ø100-mm-Klemme, ER20 Spannzangen, Bohrer, Luftfahrtkabel, Stromkabel und zwei Schraubenschlüssel . Bestätigen Sie die genaue gelieferte Konfiguration, bevor Sie eine Produktions- oder Vertriebsbestellung aufgeben.
Durch die Luftkühlung entfallen die Wasserpumpe, der Tank und der Kühlmittelkreislauf, die bei wassergekühlten Spindelinstallationen erforderlich sind. Käufer sollten dennoch für einen freien Luftstrom um den Motor sorgen und Bearbeitungsbedingungen wählen, die zum Werkstück, Fräserdurchmesser und Maschinensteifigkeit passen.
Besprechen Sie die Kompatibilität von 3-kW-Spindeln und VFD
In den folgenden Tabellen werden die Spindelspezifikationen und der Kit-Inhalt unterschieden . Das Kit verwendet einen 3,7 kW VFD; Das Gewicht von 9 kg bezieht sich auf den Spindelmotor, nicht auf den kompletten Bausatz.
| Modellspezifikationen | |
|---|---|
| Spindeltyp | Runder, luftgekühlter CNC-Spindelmotor |
| Spindelleistung | 3 kW |
| VFD im Bausatz geliefert | 3,7 kW Wechselrichter |
| Spannungsversionen | 220V / 380V (passende Version auswählen) |
| Aktuell | 10A (überprüfen Sie das Typenschild des ausgewählten Motors) |
| Geschwindigkeit | 10.000–18.000 U/min sind in den Produktspezifikationen aufgeführt; Überprüfen Sie den zulässigen Drehzahlbereich anhand des Typenschilds des Motors |
| Werkzeughaltung | ER20 Spannzangensystem |
| Spindelkörpergröße | Ø100 × 308 mm |
| Spindelgewicht | 9 kg (nur Spindel; Gewicht des verpackten Kits ist unterschiedlich) |
| Kühlung | Luftgekühlt |
| 1x | Φ100mm 3KW rund Luftgekühlter Spindelmotor |
| 1x | 3,7 kW VFD-Wechselrichter |
| 1x | Φ100 mm Klemmhalterung |
| 13x | ER20 Spannzangen (1mm-13mm) |
| 10x | Bohrer (0,8–3 mm, 1/8 Zoll Schaft) |
| 1x | Luftfahrtdraht |
| 1x | Stromkabel |
| 2x | Schraubenschlüssel |

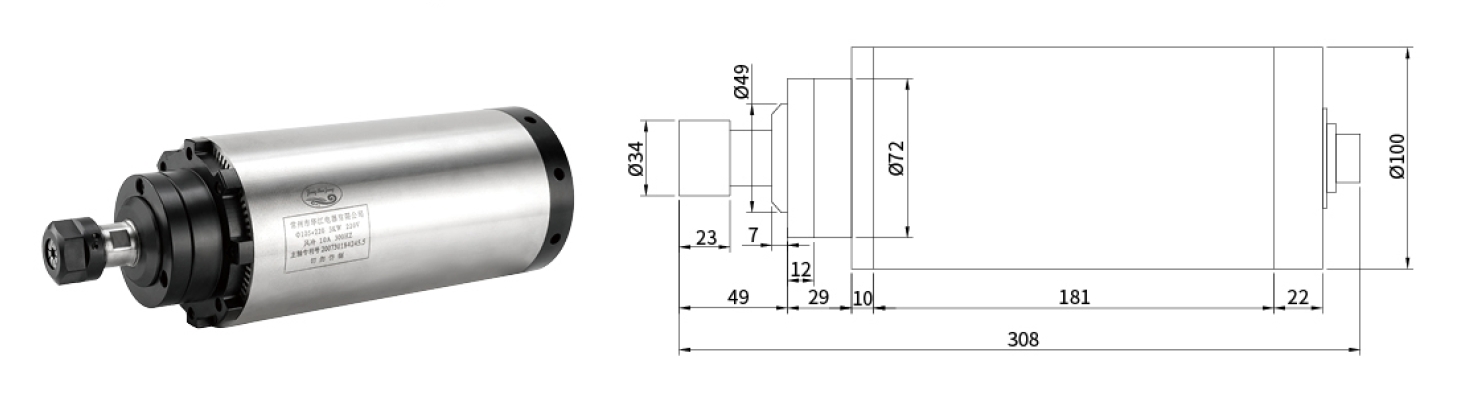

| Spindelmotorgröße: Φ100 mm x 308 mm | |
| Spindelgewicht: 9 kg | |
Bestätigen Sie die Motorspezifikationen und den Kit-Inhalt
Bestätigen Sie für die VFD-Inbetriebnahme die ausgewählte 220-V- oder 380-V-Motornennleistung , die Versorgungsphase, die VFD-Eingangs- und -Ausgangsnennwerte, die Nennfrequenz, die Beschleunigungseinstellungen, die Erdung und den Kühlluftstrom. Die maximale Betriebsgeschwindigkeit muss anhand des Typenschilds der ausgewählten Spindel überprüft werden.
Für Holzschilder, Schrankpaneele, MDF-Platten, Sperrholzteile und gefräste Profile. Wählen Sie Schneidwerkzeug, Vorschub und Schnitttiefe entsprechend der Materialdichte und Maschinensteifigkeit.
Für Acrylbeschriftungen, Anzeigetafeln, Kunststoffkomponenten und das Fräsen von PVC-Platten, bei denen die Fräsergeometrie und die Spanabfuhr die Kantenqualität beeinflussen.
Für geeignete leichte Gravur- und Fräsprojekte mit geeigneten Werkzeugen und konservativen Schnitteinstellungen. Überprüfen Sie vor der Metallbearbeitung die Steifigkeit, Werkstückhalterung und Spindellast.
Ein abgestimmtes Spindel- und VFD-Paket unterstützt Geschwindigkeitsanpassung, ER20 Werkzeughaltung, Luftkühlung und einfachere Beschaffung für CNC-Fräserhersteller und professionelle Anwender. Die tatsächliche Leistung hängt von der installierten Motorversion und den Betriebsbedingungen der Maschine ab.

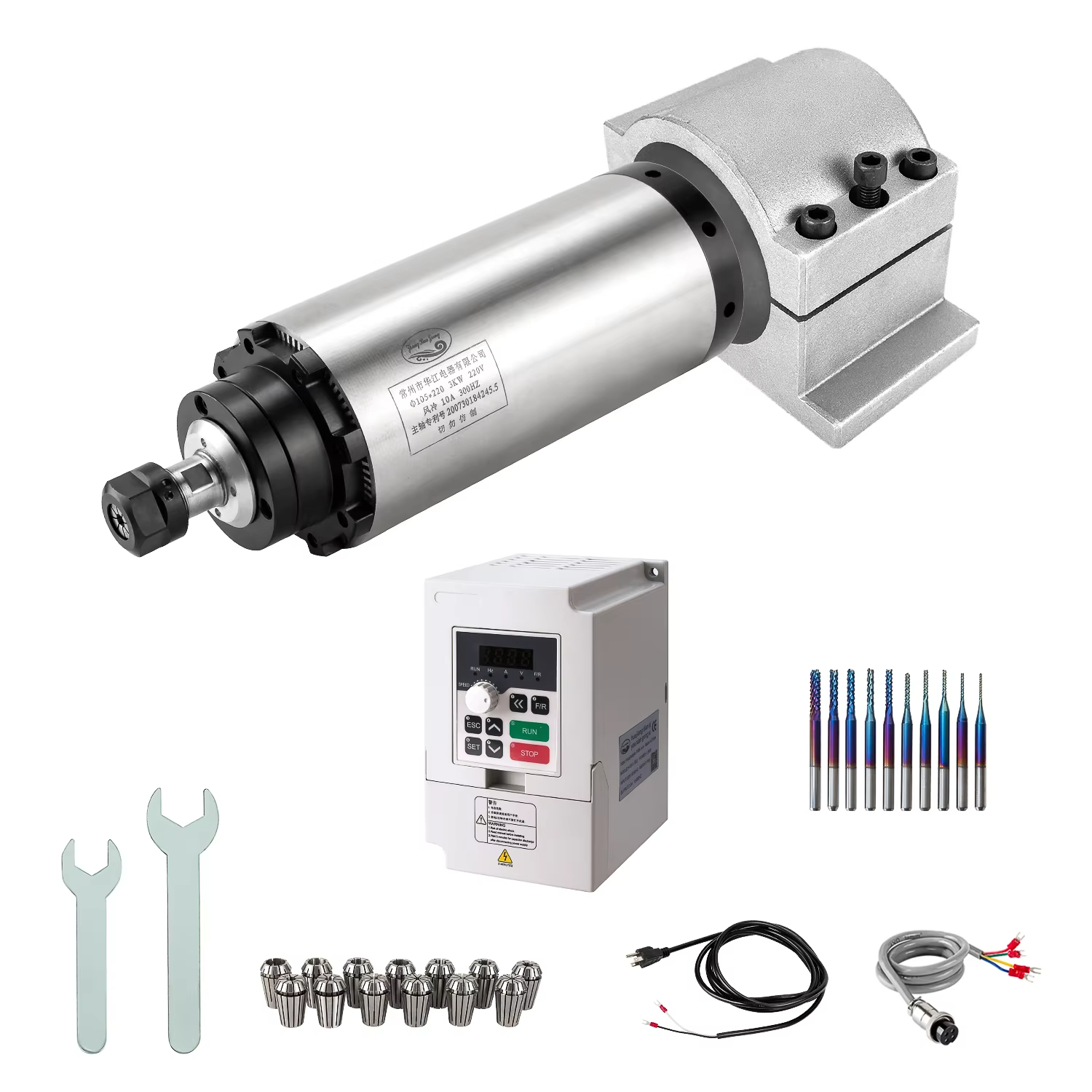

Die mitgelieferte Zubehörliste umfasst die Ø100-mm-Spindelklemme, 13 ER20 -Spannzangen (1–13 mm), 10 Bohrer (0,8–3 mm mit 1/8-Zoll-Schaft), Luftfahrtkabel, Stromkabel und zwei Schraubenschlüssel . Bestätigen Sie die endgültige Verpackung mit Ihrem Angebot.
Der 3,7-kW-VFD bietet eine einstellbare Motorgeschwindigkeit, sobald er an die richtige 3-kW-Spindelspannung und Nennfrequenz angepasst ist. Stellen Sie vor dem Betrieb die Motordaten gemäß der mitgelieferten Dokumentation ein.
Das ER20 System akzeptiert die aufgeführten 1–13-mm-Spannzangen und kann innerhalb der Spannzangen- und Spindelbeschränkungen geeignete Fräs-, Bohr- und Gravierwerkzeuge aufnehmen.
Die Integration mit CNC-Steuerungen hängt vom VFD-Modell und der Steuerungsausgangsschnittstelle ab. Überprüfen Sie die Klemmenverdrahtung, die Betriebsbefehle und die Kompatibilität der analogen oder digitalen Geschwindigkeitsregelung für Ihre Maschine.
Das Kit enthält ein Luftfahrtkabel und ein Stromkabel. Kabelgröße, VFD-Eingangsspannung, Erdung und Motorklemmenanschlüsse sollten von einem qualifizierten Techniker überprüft werden.
Die Spezifikationsliste gibt einen Arbeitsgeschwindigkeitsbereich von 10.000–18.000 U/min an. Bestätigen Sie vor der Inbetriebnahme die zulässige obere Drehzahl und Frequenz auf dem genauen Motortypenschild.
Der Motor mit einem Durchmesser von 100 × 308 mm verfügt über eine luftgekühlte Struktur, wodurch der Bedarf an Pumpen und Kühlmittelleitungen reduziert wird. Sorgen Sie für ausreichend Belüftungsraum und halten Sie die Kühlkanäle sauber.
Holen Sie sich Details zum ER20 3-kW-CNC-Spindelsatz
Das dynamische Auswuchten soll Vibrationen bei der Spindeldrehzahl begrenzen. Das Schnittfinish hängt auch vom Zustand der Spannzange, der Werkzeugbalance, dem Material und der Maschinenausrichtung ab.
Das Spindeldesign verwendet Stahllager und eine Motorkonstruktion mit Kupferwicklung. Die Lebensdauer hängt von der korrekten VFD-Einrichtung, Spindelbelastung, Belüftung und Lagerpflege ab.
| Unser Spindelmotor | Anderer Spindelmotor |
 |
 |
| Illustratives Bild des Rundlauffehlers: <0,005 mm | Illustratives Vergleichsbild: 0,05 mm |
Spindelrundlauf beeinflusst die Genauigkeit des Werkzeugwegs und die Oberflächengüte. Der visuelle Vergleich unten zeigt eine veranschaulichende <0,005-mm -Messung neben einem 0,05-mm -Beispiel; Die Präzision sollte anhand eines angegebenen Messpunkts, Werkzeugs und einer Testmethode beurteilt werden.
Präzisionsreferenz: Vergleichen Sie den gemessenen Rundlauf mit einheitlichen Werkzeugen und Prüfbedingungen.
Die mitgelieferte Klemme und Kabel vereinfachen die Beschaffung für die Spindelmontage. Der VFD kann mit vorbereiteten Einstellungen geliefert werden, der Installateur muss jedoch vor der ersten Verwendung alle Spannungs-, Motor-, Frequenz- und Schutzparameter überprüfen.
Vor der Inbetriebnahme: Überprüfen Sie die mitgelieferten VFD-Parameter anhand des Typenschilds des ausgewählten Motors.
Fragen Sie nach ER20 Spindelrundlauf und VFD-Setup
Zhong Hua Jiang beliefert CNC-Maschinenbauer, Ausrüstungshändler, Ersatzteilhändler und Produktionswerkstätten. Bestätigen Sie bei Bestellungen mehrerer Einheiten vorab den Inhalt des Kits, die VFD-Eingangsspannung, die Verpackung, die Produktidentifikation und die erforderlichen Dokumente.
Fordern Sie Preise für Massen- und OEM-Kits an

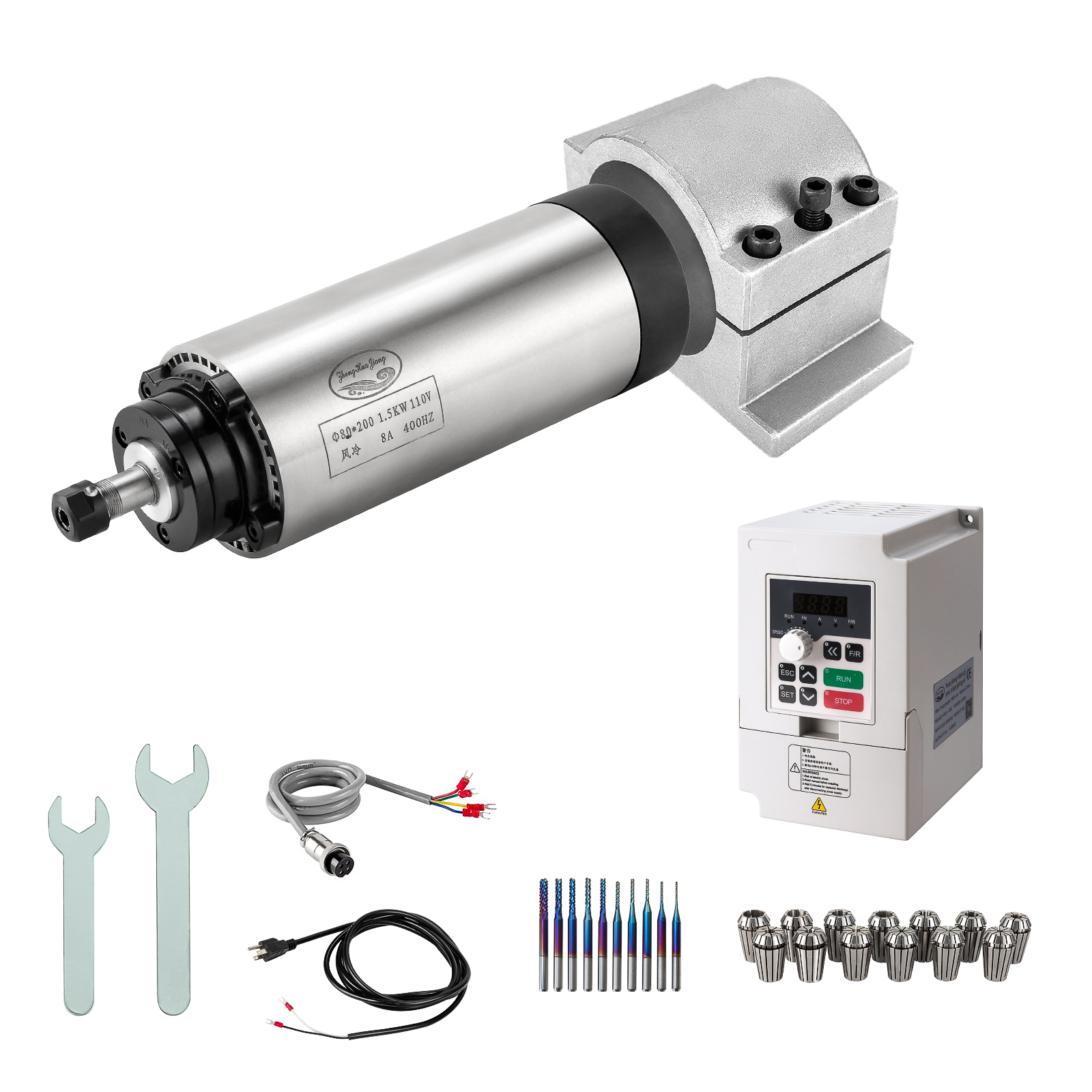

Entdecken Sie Rundspindelsätze mit geringerer Leistung und alternative quadratische luftgekühlte Konfigurationen für verschiedene Maschinengrößen und Montageanordnungen. Die folgenden Produktkarten verweisen auf die jeweiligen Spezifikationen. Vergleichen Sie jedes Modell, bevor Sie es durch das runde 3-kW-Kit mit Ø100 mm ER20 ersetzen.
 |
||
QualitätssicherungHerstellung und Inspektion von Spindelmotoren Qualitätsprüfung vor dem Versand |
Patente und ZertifizierungenLuftgekühlte Spindeltechnologie und Patentgeschichte |
Zusätzlicher MarkenwertMarke Zhong Hua Jiang und CNC-Produktkatalog |
 |
||
Angemessener PreisDirektverkauf ab Werk Großhandels- und Modellauswahlgespräche |
VollzeitdienstProfessioneller technischer Support Verkaufs- und technische Anfragen |
Schnelle und zuverlässige LieferungAuftragsspezifische Versand- und Logistikkoordination Anfragen zum Versand und Bestellstatus |
Die CNC-Fräsmaschinen von Zhong Hua Jiang, darunter die Modelle 3018, 3020, 3040 und 6090, sind für präzises Gravieren, Schneiden und die Produktion kleiner Stückzahlen konzipiert.
Unser Sortiment an Spindelmotoren umfasst luftgekühlte und wassergekühlte Spindelmotoren für die Holz-, Acryl-, Kunststoff-, Leiterplatten- und Weichmetallbearbeitung.
Zum CNC-Zubehör gehören Endschalter, Z-Messtaster, Not-Aus-Taster, Spannzangen, Klemmen und andere Teile für einen sichereren und genaueren Betrieb.
Doppelt geschirmte Kabel und geschirmte Kettenkabel tragen dazu bei, Signalstörungen zu reduzieren und die Verbindungszuverlässigkeit in CNC-Systemen zu verbessern.
Hochleistungs-Schrittmotoren sorgen für eine präzise Bewegungssteuerung für CNC-Fräsmaschinen, Graviermaschinen und Automatisierungsgeräte.
Um eine vorhandene Spindel auszutauschen oder einen OEM-CNC-Fräserbau vorzubereiten, überprüfen Sie den Durchmesser des Motorgehäuses, den Montageabstand, die Größe des Werkzeugschafts ER20 und die Schneidanwendung. Bestätigen Sie die Kombination aus 220-V- oder 380-V-Motor und 3,7-kW-Wechselrichter mit der Stromversorgung und dem Maschinensteuerungssystem Ihres Standorts.
Geben Sie bei der Anforderung eines Werksangebots den Spindeltyp, die Spannung, die Zielbetriebsgeschwindigkeit, die Abmessungen des Fräsers, den Maschinentyp, das jährliche Einkaufsvolumen und den Zielmarkt an.
Besprechen Sie OEM-Konfiguration und Großhandelslieferungen
Übliche Einsatzgebiete sind Holz, MDF, Acryl, PVC und andere Kunststoffe. Leichte Aluminium- und Messingarbeiten können mit geeigneten Werkstückhalterungen, Werkzeugen, Vorschüben, Geschwindigkeiten und Maschinensteifigkeit möglich sein.
Das aufgeführte Paket enthält eine runde, luftgekühlte 3-kW-Spindel mit einem Durchmesser von 100 mm, einen VFD-Wechselrichter mit 3,7 kW, eine Klemme mit einem Durchmesser von 100 mm, 13 ER20 Spannzangen (1–13 mm), 10 Bohrer, ein Luftfahrtkabel, ein Stromkabel und zwei Schraubenschlüssel.
Für die Luftkühlung sind keine Kühlmittelpumpe, kein Tank oder Schläuche erforderlich, was die Installation der Maschine vereinfacht. Wassergekühlte Alternativen verwenden einen Flüssigkeitskühlkreislauf und können unterschiedliche Geräusch- oder Umweltanforderungen erfüllen.
Ja. Zhong Hua Jiang beliefert Händler, Großhändler, CNC-Fräserhersteller und Wartungsunternehmen. Teilen Sie Modell, Spannung, Menge und Zielort für ein Angebot mit.
OEM-Branding, Verpackung, Kabelanforderungen und Konfigurationswünsche können je nach Projektumfang überprüft werden. Holen Sie vor der Bestellung eine schriftliche Bestätigung der endgültigen Spezifikation ein.
Bestellmengen können besprochen werden, auch Probebestellungen für Standardbausätze. Die Mindestbestellmenge für Marken- oder kundenspezifische Konfigurationen sollte für jede Bestellung bestätigt werden.
Der Lieferant veröffentlicht in der Regel 3–7 Werktage nach der Zahlung für Standard-Kits und 10–20 Tage für größere oder kundenspezifische Bestellungen. Die tatsächlichen Verfügbarkeits- und Versandtermine hängen von der Bestellung ab und müssen bestätigt werden.
Die aufgeführte Garantie beträgt 12 Monate für Spindelmotor, Wechselrichter und Zubehör. Bestätigen Sie vor dem Kauf die geltenden Bedingungen, Ausschlüsse und Anspruchsverfahren.
Zhong Hua Jiang gibt an, dass technische Unterstützung für die Installation, die Einrichtung der VFD-Parameter, die Verkabelung und die Fehlerbehebung verfügbar ist. Wenden Sie sich bezüglich der Netzverkabelung und der elektrischen Sicherheit an einen qualifizierten Techniker.
Bei dieser Auflistung handelt es sich um einen kompletten Bausatz mit einem 3-kW-Motor und einem 3,7-kW-Frequenzumrichter. Für einen reinen Motoraustausch geben Sie diese Anforderung bei der Angebotsanfrage an.
Bei diesem Modell handelt es sich um eine runde, luftgekühlte Spindel mit einem Durchmesser von 100 mm. Modelle mit quadratischem Gehäuse weisen unterschiedliche Montageanordnungen auf und sollten nicht als direkte mechanische Ersatzmodelle betrachtet werden.
Die Auflistung identifiziert 220-V- und 380-V-Versionen. Für die Zielstromversorgung müssen die richtige Motorwicklung und der kompatible VFD ausgewählt werden; Es sollte nicht davon ausgegangen werden, dass ein Gerät beide Spannungen akzeptiert.
Die Modellspezifikation gibt 10.000–18.000 U/min an. Bestätigen Sie vor der Verwendung die tatsächliche Nenngeschwindigkeit, Frequenz und obere Betriebsgrenze für die ausgewählte Spindel.
Das Kit enthält einen 3,7-kW-Wechselrichter, der als auf die Spindel abgestimmt beschrieben wird. Überprüfen Sie Eingangsspannung, Phase, Ausgangsspannung, Nennstrom und Motorparameter für die ausgewählte Variante.
Das Kit enthält 13 ER20 Spannzangen für 1–13 mm. Bestätigen Sie die spezifischen Größenabstufungen und die Anforderungen an den Fräserschaft für Ihre Produktionswerkzeuge.
In der Produktspezifikation ist ein Motorgehäuse mit einem Durchmesser von ca. 100 × 308 mm aufgeführt. Bestätigen Sie für die Installation die Montagelänge, die Position der Klemme und den Endabstand anhand der Produktzeichnung.
Der Spindelmotor ist mit 9 kg angegeben. Hierbei handelt es sich nicht um das vollständige Versandgewicht des Motor-und-VFD-Bausatzes, das vom Zubehör und der Schutzverpackung abhängt.
Der visuelle Rundlaufvergleich dient der Veranschaulichung. Fordern Sie Testbedingungen und Inspektionsergebnisse für die bestellte Konfiguration an, anstatt für jeden Motor einen garantierten Rundlaufwert anzunehmen.
Die Steuerungsintegration hängt von der Wechselrichterschnittstelle und den Ausgängen der CNC-Steuerung ab. Überprüfen Sie vor dem Anschließen die verfügbaren Start-/Stoppsignale, analogen oder digitalen Geschwindigkeitsbefehle und Verkabelungsanweisungen.
Geben Sie die erforderliche Eingangsspannung, Menge, ER20 Fräserschaftgrößen, Maschinenmontageabmessungen, Zielmarkt, Kabelanforderungen und Lieferziel an, damit das Kit überprüft und ein Angebot erstellt werden kann.
Überprüfen Sie Erdung, Verkabelung, Motornennwerte, VFD-Strom- und Frequenzgrenzen, Spannzangeninstallation, Kühlluftstrom und Not-Aus-Funktionen der Maschine. Befolgen Sie die mitgelieferten Geräteanweisungen.
Leichtes Aluminiumfräsen kann mit den richtigen Schnittparametern und einer stabilen CNC-Maschine geeignet sein. Bewerten Sie den Fräserdurchmesser, die Werkzeughaltung, die Vorschubgeschwindigkeit, die Spanabfuhr und die Spindellast für den spezifischen Prozess.
