ER11 65 mm 0,8 kW rund luftgekühlt
110V/220V
10.000–24.000 U/min
2,6 kg
Luftgekühlt
ER11
0,8 kW
6,5A
Ф65mm*244mm
Das luftgekühlte 0,8-kW-CNC-Spindelmotor-Kit ER11 von Zhong Hua Jiang kombiniert eine 800-W-Rundspindel mit einem 1,5-kW-Frequenzumrichter (VFD) und Installationszubehör. Die mitgelieferte Konfiguration ist für CNC-Fräsen und Graviergeräte gedacht, die den 65-mm-Spindelkörper und einen kompatiblen Wechselrichter aufnehmen können.
Das Kit kombiniert ER11-Werkzeughalterung, luftgekühlten Betrieb und einstellbare Spindelgeschwindigkeit für Holzgravur, Acrylbearbeitung, Leiterplattenbearbeitung und entsprechend gesteuerte leichte Bearbeitung weicherer Metalle. Die Wahl des Werkzeugs, die Werkstückbedingungen und der Maschinenrahmen bestimmen die praktische Schneidleistung.
Käuferübersicht: 0,8 kW Spindelmotor; 65-mm-Körper; ER11-Spannzangen; 400-Hz-Spezifikation; 1,5 kW VFD im aufgeführten Paket; Klemmhalterung, Kabel, Bits und Schraubenschlüssel. Prüfen Sie vor dem Kauf die bestellte VFD-Eingangsspannungsvariante und die erforderlichen Maschinenanbaumaße.
Fordern Sie ein Angebot für den 0,8-kW-VFD-Spindelsatz an
| Produkt | ER11 0,8 kW luftgekühlter Spindelmotorsatz |
| Spindelleistung | 0,8 kW / 800 W |
| Spindelkörperdurchmesser | 65 mm (rund) |
| Motorabmessungen | 65 mm Durchmesser × 244 mm Länge |
| Angegebenes Spindelgewicht | 2,6 kg |
| Spannzangensystem | ER11, aufgeführter Spannzangenbereich von 1–7 mm |
| Gelisteter Geschwindigkeitsbereich | 5.000–24.000 U/min; Überprüfen Sie den zulässigen Dauerbetriebsbereich für das gelieferte Modell |
| Informationen zur Nennfrequenz | 400 Hz; Die VFD-Einstellungen müssen mit dem Typenschild des Motors übereinstimmen |
| Aufgeführter Spindelschlag | Weniger als 0,005 mm; Messposition und Testmethode sollten bestätigt werden |
| Kühlung | Luftgekühlt; Keine Wasserpumpe oder Kühlmittelkreislauf erforderlich |
| Inklusive VFD | 1,5-kW-Wechselrichter im aufgeführten Paket enthalten; Korrekte Eingangsspannung und Einstellungen müssen bestätigt werden |
| Typische Arbeitsmaterialien | Holz, MDF, Acryl, PVC, andere Kunststoffe, PCB; eingeschränkte Weichmetallbearbeitung, abhängig von der Werkzeugausstattung und der Maschinensteifigkeit |
Der Wert 0,8 kW gibt die Motorleistung an . Der Wert von 1,5 kW gibt die enthaltene VFD-Kapazität an , nicht eine Erhöhung der Spindelausgangsleistung. Elektrische Nennwerte und Schnittstelleneinstellungen sollten den Typenschildern und der Dokumentation entsprechen, die der bestellten Variante beiliegen.
Bestätigen Sie die Spindel- und VFD-Spezifikationen
Sehen Sie sich das mitgelieferte Produktvideo an, um eine visuelle Einführung in die CNC-Spindelausrüstung von Zhong Hua Jiang zu erhalten. Bestätigen Sie beim Vergleich der Kit-Optionen die genaue Motor- und VFD-Version in einem Angebot.
Sehen Sie sich den CNC-Ausrüstungskatalog von Zhong Hua Jiang für entsprechende Spindelmotoren, VFD-Modelle und CNC-Fräsgeräte an.
CNC-Fräsmaschinenkatalog 2025 (PDF)
Für CNC-Werkstätten, Wiederverkäufer und Geräteintegratoren kann ein kombiniertes Spindel- und VFD-Paket die Komponentenbeschaffung vereinfachen. Das Kit umfasst den angegebenen 65-mm-Motor mit einer passenden Wechselrichterkategorie und häufig benötigten Montage- und Verkabelungsteilen.
Abgestimmte Komponenten: luftgekühlter 800-W-Motor und aufgelisteter 1,5-kW-Frequenzumrichter im Lieferumfang enthalten.
ER11-Werkzeug: Spannzangenauswahl für verschiedene Fräserschaftdurchmesser innerhalb des angegebenen Bereichs.
Luftkühlung: Kühlmittelpumpe, Schläuche und Wassertank entfallen, eine ausreichende Belüftung ist jedoch erforderlich.
Montagevorbereitung: Die mitgelieferte 65-mm-Klemme ist für eine kompatible Maschinenmontageanordnung vorgesehen.
Maschinenabhängige Anwendungen: Geeignete Projekte und Schnittparameter hängen von Materialien, Bits, Geschwindigkeitseinstellungen und der Fähigkeit der CNC-Maschine ab.
Fragen Sie nach Paketkonfiguration und Preisen

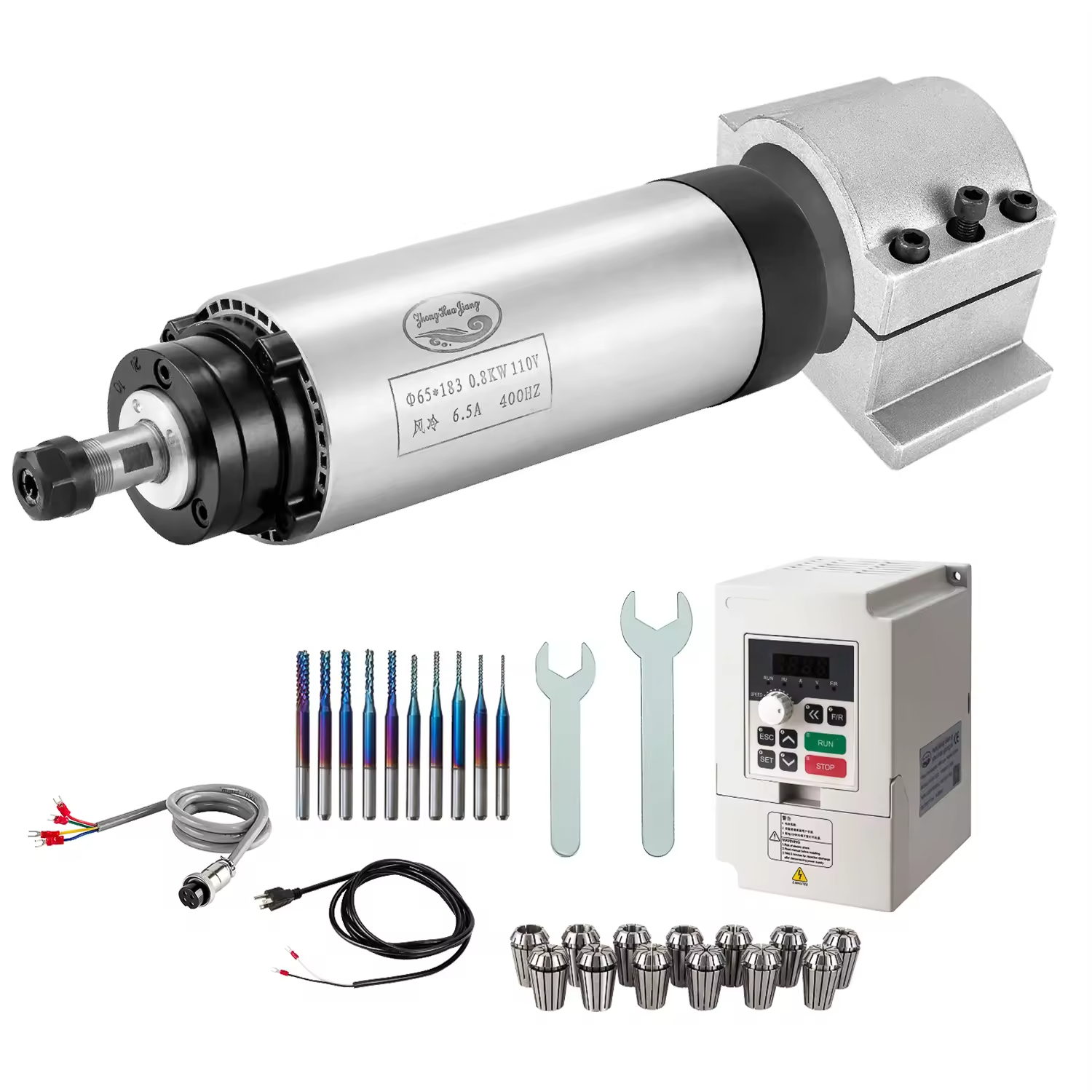

Die folgenden Packungsinhalte und Mengen beschreiben die beworbene Kit-Konfiguration. Für Bestellungen bestätigen Sie die VFD-Spannung, die Zubehörspezifikationen und die Verpackungsdetails mit Zhong Hua Jiang.
| 1× | 65 mm 0,8 kW runder luftgekühlter CNC-Spindelmotor |
| 1× | 1,5 kW VFD-Wechselrichter |
| 1× | 65 mm Spindelklemmhalterung |
| 13× | ER11-Spannzangen decken den aufgeführten Bereich von 1–7 mm ab |
| 10× | Bohr-/Gravierbits, gelistet 0,8–3 mm mit 1/8-Zoll-Schaft |
| 1× | Luftfahrtkabel |
| 1× | Stromkabel |
| 2× | Schraubenschlüssel |
| Abmessungen des Spindelmotors: 65 mm Durchmesser × 244 mm Länge | |
| Angegebenes Spindelgewicht: 2,6 kg | |
Der Bausatz enthält einen VFD, es handelt sich jedoch nicht um eine vormontierte CNC-Maschine. Für die Installation sind korrekte elektrische Anschlüsse, Erdung, Motorparameterkonfiguration und Montage erforderlich. Qualifiziertes Personal sollte vor dem Betrieb die Verkabelung und Sicherheitsvorkehrungen überprüfen.
Passen Sie für Beschriftungen, Dekorplatten, Beschilderungen und kleinformatige Holzarbeiten die Fräsergeometrie, die Spindelgeschwindigkeit, die Schnitttiefe und die Werkstückhalterung an die Holzart und die Fräserstruktur an. Die folgenden Bilder veranschaulichen repräsentative Holzstichanwendungen.
Die Spindel kann für Acrylschilder, Kunststoffplatten, Vorrichtungen und andere leichte Bearbeitungen in Betracht gezogen werden, wenn das Schneidwerkzeug und die Vorschubbedingungen geeignet sind. Bei der Kunststoffbearbeitung muss auf Spanabfuhr und Wärmeentwicklung geachtet werden.
Überprüfen Sie beim Fräsen der Leiterplattenisolierung und gelegentlichen Gravieren von Aluminium oder Messing die Spindelsteifigkeit, den Werkzeugdurchmesser, den Spannzangensitz und die Struktur der Maschinenachse. Konservative Vorschübe und flache Durchgänge sind bei kleineren CNC-Maschinen oft wichtig.
Der mitgelieferte 1,5-kW-VFD sorgt für die Motorfrequenzsteuerung. Benutzer sollten den Wechselrichter gemäß dem Typenschild des 0,8-kW-Motors konfigurieren, insbesondere hinsichtlich Betriebsspannung, Strom, Frequenz und zulässigem Drehzahlbereich. Vor dem Anschluss einer CNC-Steuerung muss die VFD-Steuerschnittstelle überprüft werden.
ER11-Spannzangen werden für kleinere Gravier- und Fräser verwendet. Wählen Sie für jeden Fräserschaft die richtige individuelle Spannzange; Überprüfen Sie vor dem Kauf die tatsächlich gelieferten Spannzangengrößen und kompatiblen Werkzeugabmessungen.
Dieser Motor nutzt Luftkühlung und vermeidet so die externe Pumpe und Kühlmittelleitungen, die bei wassergekühlten Spindelkonstruktionen erforderlich sind. Halten Sie den Kühlluftweg frei und sorgen Sie für eine geeignete Staubbekämpfung in der Nähe von Holzarbeiten und Kunststoffspänen.
Die Spindel ist mit einem Außendurchmesser von 65 mm und einer passenden Klemme aufgeführt. Überprüfen Sie vor der Aufrüstung einer vorhandenen CNC-Fräse die Belastbarkeit der Z-Achse, den Klemmabstand, die Halterungsbefestigung und die Spindelkörperlänge von 244 mm.
Die Auflistung umfasst ein Luftfahrtkabel und ein Stromkabel. Die Verkabelung zwischen Frequenzumrichter und Spindel sowie die Schutzerdung müssen gemäß den geltenden Handbüchern erfolgen. Die Integration von GRBL oder einer anderen CNC-Steuerung hängt von den tatsächlichen Steuersignalen ab, die sowohl auf der Steuerung als auch auf dem VFD verfügbar sind.
Die veröffentlichten Produktinformationen geben einen Spindelrundlauf unter 0,005 mm an und beziehen sich auf eine Vierlagerkonstruktion. Für prüfungsrelevante Beschaffungen fordern Sie Messbedingungen, Spindeltestprotokolle und die bestätigte Lagerkonfiguration für die spezifische gelieferte Einheit an.
Fordern Sie elektrische Zeichnungen und technische Details an
Spindelbalance und Maschinenmontage wirken sich auf Vibrationen, Geräusche, Schnittqualität und Lagerbelastungen aus. Für einen konsistenten Betrieb sind die richtige Werkzeugspannung und geeignete VFD-Parameter wichtig.
Die veröffentlichte Beschreibung bezieht sich auf vier Stahllager und eine Motorwicklung aus Kupfer. Die Betriebsdauer wird durch Arbeitszyklus, Staub, Hitze, Werkzeugbalance und Belastung beeinflusst; Käufer sollten Wartungsanweisungen einholen und sich die genauen Lagerspezifikationen für das bestellte Modell bestätigen lassen.
| Zhong Hua Jiang Spindelmotor | Anschauliche Vergleichsspindel |
 |
 |
| Veröffentlichter Rundlauffehler: <0,005 mm; Testmethode und Aufzeichnungen anfordern | Rundlauf ist modellabhängig; Bestätigen Sie die tatsächliche Spezifikation, anstatt einen branchenweiten Wert anzunehmen |
Die Sauberkeit des Werkzeughalters, die Auswahl und das Anziehen einer geeigneten ER11-Spannzange sind von entscheidender Bedeutung, um Unrundheit am Schneidwerkzeug zu minimieren. Ein Nur-Spindel-Rundlaufwert entspricht nicht automatisch dem Rundlauf der Schneidwerkzeugspitze unter Last.
In der Produktkonfiguration sind ein Luftfahrtkabel und ein Stromkabel zur Unterstützung der Installation aufgeführt. Vor dem Einschalten der Spindel müssen die Wechselrichtereinstellungen noch überprüft werden; Gehen Sie nicht davon aus, dass die Werkseinstellungen für jede Spannungsoption oder Controller-Installation korrekt sind.
Die folgenden Verpackungsfotos veranschaulichen das Verpackungsformat. Das endgültige Zubehör, die Kartonanordnung und die Versandbedingungen sollten anhand der genehmigten Bestellung bestätigt werden.
Geben Sie bei Händler- oder OEM-Bestellungen bitte die erforderliche Spannung, den Zielmarkt, die Kaufmenge und die bevorzugte Komponentenkonfiguration an, damit der Lieferant das entsprechende Paket und Angebot bestätigen kann.
Erhalten Sie Preise für Großmengen und Händler
Vergleichen Sie die Kit-Konfigurationen basierend auf Motorausgangsleistung, Gehäusegröße, ER-Spannzangenschnittstelle, VFD-Eingangsspannung und Montageanforderungen.
Huajiang wurde im Jahr 2000 mit der Produktion von CNC-Gravierspindelmotoren gegründet und anschließend um Frequenzumrichter und Graviermaschinen erweitert. Die Marke Zhong Hua Jiang wurde 2018 gegründet.
Das Unternehmen beschreibt eine Fertigungsgeschichte, die im Jahr 2000 begann, und eine Produktpalette, die luftgekühlte Spindelmotoren, VFDs und CNC-Geräte umfasst. In der veröffentlichten Unternehmenseinführung wird auf ein Patent der luftgekühlten Spindelserie mit der Nummer 200730184245.5 verwiesen.
Käufer, die sich für einen Spindelmotorlieferanten entscheiden, sollten die Konfigurationskonsistenz, Maßzeichnungen, VFD-Kompatibilität, Inspektionsinformationen, Kundendienstvereinbarungen und Geschäftsbedingungen prüfen. Zhong Hua Jiang bietet Spindelausrüstung für Endverbraucher, Händler und professionelle Maschinenbauer.
 |
||
| Qualitätssicherung Produktqualitätsprüfungen und technische Spezifikationen |
Patente und Zertifizierungen Gegebenenfalls Unternehmenspatente und Belege |
Markenerlebnis Produktpalette von CNC-Spindeln und zugehöriger Ausrüstung |
 |
||
| Preise und Angebote Fordern Sie auftragsspezifische Preis- und Mengenkonditionen an |
Technische Unterstützung Besprechen Sie Installationsdetails, Motor- und VFD-Konfiguration |
Lieferplanung Bestätigen Sie Lieferzeit, Verpackung und Versandoptionen pro Bestellung |
Besprechen Sie spezifische Zeichnungen, technische Dokumentationen und Beschaffungsanforderungen mit dem Lieferanten, um ein geeignetes Spindelmotor- und VFD-Paket zu ermitteln.
Kontaktieren Sie den Vertrieb von Zhong Hua Jiang
Geräte einschließlich der Serien 3018, 3020, 3040 und 6090 für unterschiedliche Gravur- und Fräsanforderungen.
Spindellösungen mit unterschiedlichen Nennleistungen, Kühlmethoden, Gehäusedesigns und Spannzangenschnittstellen.
Zubehör wie Endschalter, Messtaster und Not-Aus-Komponenten für passende CNC-Konfigurationen.
Kabeloptionen für Motorleistung, Verkabelung und Maschineninstallationen.
Schrittmotorprodukte für CNC-Positionierung und andere Bewegungssysteme.
Für Compliance-relevante Einkäufe fordern Sie Zertifikate an, die das richtige Modell, den anwendbaren Standard und die ausstellende Organisation angeben.
Sehen Sie sich die Abbildung des Kundenfeedbacks an und kontaktieren Sie das Team für die aktuelle Produktkonfiguration und kommerzielle Informationen.
Überprüfen Sie die Maschinenmontage: Bestätigen Sie die 65-mm-Klemmeninstallation, den Z-Achsen-Abstand und die Kapazität für das angegebene Spindelgewicht.
Bestätigen Sie die elektrische Variante: Fragen Sie nach der tatsächlichen VFD-Eingangsspannung und den Informationen auf dem Typenschild des Motors. 110-V- und 220-V-Versionen sind nicht automatisch austauschbar.
Bestätigen Sie die VFD-Einstellungen: Motorspannung, Nennstrom, Nennfrequenz, maximale Frequenz, Beschleunigungs- und Stoppanordnungen müssen mit den Motor- und Betriebsbedingungen übereinstimmen.
Überprüfen Sie die Fräserkompatibilität: ER11-Werkzeuge erfordern die richtige passende Spannzange; Verlassen Sie sich nicht auf einen Nennbereich von 1–7 mm als universelle Spannzangengröße.
Sehen Sie sich das Komplettpaket an: 1,5 kW VFD, Klemme, ER11-Spannzangen, 10 Bits, Verkabelung und Schraubenschlüssel sind aufgeführt; Überprüfen Sie vor der Bestellung die endgültigen Artikel und Spezifikationen.
Wählen Sie die Bearbeitungsparameter: Spindeldrehzahl, Vorschub, Schnitttiefe und Werkstückhalterung müssen zum Fräser und zum Material passen, insbesondere für die Leiterplattenbearbeitung und Leichtmetalle.
Holen Sie sich Ratschläge zur Installation und Kompatibilität
Die aufgeführte Konfiguration umfasst einen runden luftgekühlten 0,8-kW-Motor, einen 1,5-kW-VFD, eine 65-mm-Klemme, 13 ER11-Spannzangen, 10 Gravier- oder Bohraufsätze, Luftfahrt- und Stromkabel sowie zwei Schraubenschlüssel. Bestätigen Sie die endgültige Packliste, wenn Sie ein Angebot anfordern.
Dieses Kit enthält einen 1,5-kW-VFD-Wechselrichter. Die entsprechende Auflistung des eigenständigen 0,8-kW-Spindelmotors ist ein separates Produkt. Die mitgelieferte VFD-Leistung ändert nichts an der Motorleistung von 800 W.
Die Wechselrichterkapazität und die Motornennleistung sind unterschiedliche Spezifikationen. Ein 1,5-kW-Frequenzumrichter kann einen Motor mit kleinerer Nennleistung antreiben, wenn die erforderlichen Spannungs-, Frequenz-, Strom- und Steuerparameter korrekt aufeinander abgestimmt und vom Gerätelieferanten genehmigt sind.
Die Kompatibilität kann nicht allein durch den Namen der Maschinenserie gewährleistet werden. Überprüfen Sie, ob die Maschine eine 65-mm-Spindelklemme, das Spindelgewicht und die Spindellänge sowie die für den VFD erforderliche elektrische und Steuerungsintegration aufnehmen kann.
In der Kit-Spezifikationstabelle sind 5.000–24.000 U/min und 400 Hz aufgeführt. Bestätigen Sie den Betriebsbereich für das genaue Motormodell und beachten Sie alle vom Hersteller angegebenen Mindestgeschwindigkeitskühlungs- oder Dauerbetriebsgrenzwerte.
Für die Spindelkühlung ist keine externe Wasserpumpe oder ein Kühlmittelkreislauf erforderlich. Der Motor benötigt weiterhin einen ungehinderten Luftstrom und ein angemessenes Staubmanagement.
Das Kit enthält ein ER11-Spannzangensortiment für 1–7 mm und 10 Bits mit 1/8-Zoll-Schaft. Jedes Werkzeug muss mit einer individuellen Spannzange ausgestattet sein, die seinem Schaftdurchmesser entspricht.
Mit geeigneten Werkzeugen, konservativen Schnittparametern und einer stabilen CNC-Maschine ist möglicherweise ein leichtes Gravieren oder Fräsen bestimmter weicherer Metalle möglich. Die Auflistung ist kein Versprechen für die Fähigkeit zum Hochleistungszerspanen von Metall.
Die aufgeführten Anwendungen umfassen die Bearbeitung von Holz, MDF, Acryl, PVC, Kunststoffen und Leiterplatten. Die Ergebnisse hängen von der Werkzeugbestückung, den Vorschubgeschwindigkeiten, den Spindeleinstellungen, dem Materialzustand, der Maschinenstruktur und der Staub- oder Spanabsaugung ab.
Das Kit spezifiziert ein 65-mm-Rundgehäuse, eine Motorlänge von 244 mm und ein angegebenes Spindelgewicht von 2,6 kg. Überprüfen Sie die Maßzeichnung und Montageposition, bevor Sie Ihre CNC-Maschine aufrüsten.
In der Produktauflistung ist weniger als 0,005 mm angegeben. Fragen Sie beim Präzisionseinkauf nach, wo der Rundlauf gemessen wird, nach dem Testaufbau und ob die Inspektionsergebnisse genau auf das gelieferte Modell zutreffen.
Die mögliche Integration hängt von den spezifischen VFD-Steuerklemmen, den unterstützten Geschwindigkeitssignalen, der galvanischen Trennung und den Controller-Ausgängen ab. Bestätigen Sie vor der Installation die Steuerschnittstelle und die Verkabelungsmethode.
Die Produktbeschreibung bezieht sich auf 110-V- und 220-V-Optionen. Bestätigen Sie das bestellte Eingangsspannungsmodell des Wechselrichters und die örtliche Stromversorgung, anstatt davon auszugehen, dass ein Gerät beide Versorgungsspannungen akzeptiert.
Die Produktbeschreibung bezieht sich auf eine Vierlagerausführung. Käufer, die eine bestimmte Lagerspezifikation benötigen, sollten die Modellzeichnung oder die technischen Daten für die gelieferte Konfiguration bestätigen.
In diesem Kit ist ein für den Betrieb vorbereiteter VFD aufgeführt, die Einstellungen müssen jedoch vor dem Start anhand des Typenschilds der Spindel und der Installationsanforderungen überprüft werden. Eine ordnungsgemäße Montage, Erdung und Verkabelung ist weiterhin erforderlich.
Händler, Großhändler und Maschinenintegratoren können Angebote für ihre Mengen und Zielmärkte anfordern. Geben Sie die bevorzugte Spannung, Konfiguration und Versandanforderungen an, damit im Angebot die geltenden Bedingungen angegeben werden können.
Das Unternehmen beschreibt OEM- und kundenspezifische Dienstleistungen. Senden Sie das gewünschte Branding, die Konfiguration und die technischen Anforderungen, um Machbarkeit, Mindestmenge und kommerzielle Bedingungen zu bestätigen.
Zhong Hua Jiang gibt typische Lieferzeiten von 3–7 Werktagen nach Zahlung für Standard-Kits und 10–20 Tage für größere oder kundenspezifische Bestellungen an, zusammen mit einer 12-monatigen Garantie und technischer Unterstützung. Bestätigen Sie die aktuellen Bedingungen, Abdeckung und Versandplan im auftragsspezifischen Angebot.
