کابل دو محافظ

 کابل دو محافظ



کابل دو محافظ یک نوع تخصصی از کابل الکتریکی است که به طور دقیق طراحی شده است تا محافظت عالی در برابر تداخل الکترومغناطیسی (EMI) و تداخل فرکانس رادیویی (RFI) ارائه دهد. این شامل دو لایه مجزا از محافظ است - معمولاً ترکیبی دقیق از فویل آلومینیومی  و نوار مسی - که به طور هم افزایی برای تضمین انتقال سیگنال تمیز، قابل اعتماد و پایدار حتی در شرایط چالش برانگیز همکاری می کنند.

این کابل‌ها به‌طور گسترده در محیط‌های پر خطر استفاده می‌شوند که نویز الکتریکی شدید یا اعوجاج سیگنال می‌تواند به شدت عملکرد را به خطر بیندازد، از جمله سیستم‌های اتوماسیون صنعتی , مراکز داده , دستگاه‌های CNC و سایر برنامه‌های کاربردی بسیار مهم.



 چرا محافظت دوگانه مهم است



کابل های تک شیلد قادر به مدیریت تداخل اساسی در تنظیمات کم تقاضا هستند، اما محافظ دوگانه حفاظت را به سطح کاملاً جدیدی  از قابلیت اطمینان و عملکرد ارتقا می دهد.

اولین لایه محافظ - معمولاً یک فویل آلومینیومی نازک و بسیار رسانا - به طور موثر ورودی نویز الکترومغناطیسی خارجی  از منابعی مانند خطوط برق، موتورها یا سیگنال های بی سیم را مسدود می کند. در همین حال، لایه دوم ، معمولاً یک نوار مسی محکم بافته شده است ، اهداف دوگانه ای را دنبال می کند: تداخل داخلی  بین هادی های مجاور داخل کابل را به حداقل می رساند و به طور قابل توجهی دوام مکانیکی  و انعطاف پذیری را در برابر استرس افزایش می دهد.

این طراحی دولایه هم افزایی  را تضمین می کند کیفیت سیگنال ثابت و با یکپارچگی بالا ، حتی در کاربردهای فرکانس بالا  یا محیط های ماشین آلات سنگین  که در آن لرزش، نویز الکتریکی و سایش فیزیکی چالش های همیشگی هستند.

همانطور که سیستم های الکترونیکی به طور فزاینده ای پیچیده و فشرده می شوند - با نرخ داده های بالاتر، حسگرهای حساس و دستگاه های متصل به هم - تقاضا برای کابل های دو محافظ  در اتوماسیون صنعتی، مخابرات، تجهیزات پزشکی، هوافضا و زیرساخت های داده افزایش یافته است و آنها را برای قابلیت اطمینان حیاتی ماموریت ضروری می کند.

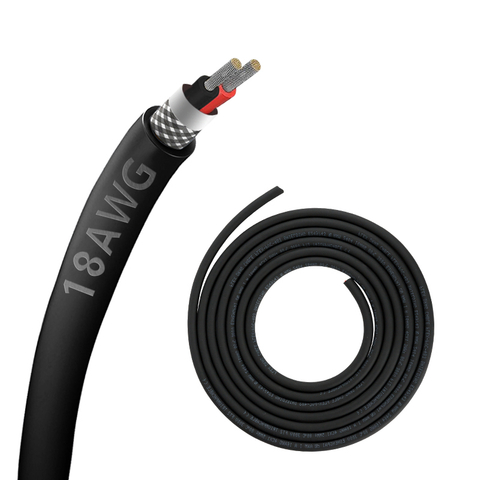

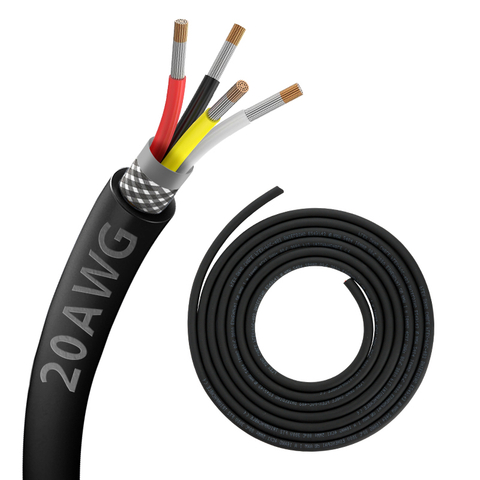

 ساختار یک کابل دو محافظ



یک کابل دو محافظ معمولی با ساختاری دقیق و چند لایه طراحی شده است تا یکپارچگی و دوام سیگنال را به حداکثر برساند. اجزای آن عبارتند از:



 1. هادی



هسته معمولاً از مس با خلوص بالا  (جامد یا رشته ای) ساخته می شود تا از هدایت الکتریکی کارآمد  و حداقل تلفات سیگنال در مسافت اطمینان حاصل شود.



 2. عایق



یک لایه دی الکتریک - معمولاً PVC، PE یا FEP - هر هادی را احاطه می کند، از اتصال کوتاه جلوگیری می کند ، ظرفیت خازنی را کاهش می دهد و یکپارچگی سیگنال را حفظ می کند..



 3. سپر اول



این لایه معمولاً یک فویل آلومینیومی  (اغلب با پشتی پلی استر) است، این لایه پوشش 100٪ را  برای جلوگیری از تداخل الکترومغناطیسی فرکانس بالا (EMI)  از منابع خارجی فراهم می کند.



 4. سپر دوم



یک توری مسی بافته شده یا مش مسی قلع‌بافت شده  (با پوشش 65 تا 95 درصد) که نویز فرکانس پایین را جذب می‌کند ، , تداخل داخلی را کاهش می‌دهد و استحکام و انعطاف‌پذیری مکانیکی می‌افزاید . برای خمش یا لرزش مکرر



 5. ژاکت بیرونی



غلاف ناهموار، مقاوم در برابر شعله، مقاوم در برابر اشعه ماوراء بنفش و مقاوم در برابر روغن  (مانند PVC، TPE یا LSZH ) که در برابر گرما، رطوبت، سایش، مواد شیمیایی و آسیب فیزیکی محافظت می کند و قابلیت اطمینان طولانی مدت را در محیط های خشن تضمین می کند.



این معماری لایه‌ای پیچیده  نه تنها رد EMI/RFI را تقویت می‌کند  ، بلکه طول عمر عملیاتی و عملکرد ثابت را حتی در شرایط استرس شدید صنعتی یا محیطی تضمین می‌کند.



 تفاوت های کلیدی با کابل تک شیلد



کابل‌های تک محافظ از یک لایه (معمولاً فویل یا بافته) برای حفاظت اولیه EMI استفاده می‌کنند که برای تنظیمات کم‌نویز مانند سیستم‌های صوتی یا خطوط داده با فاصله کوتاه مناسب است. کابل‌های دو محافظ، با این حال، دو لایه را در خود جای می‌دهند - اغلب ترکیبی از فویل و بافته - برای عملکرد بهتر. در اینجا یک مقایسه سریع وجود دارد:



ویژگی	کابل تک شیلد	کابل دو شیلد
لایه های سپر	یکی (مثلاً فویل یا قیطان)	دو (به عنوان مثال، فویل داخلی + نوار بیرونی)
حفاظت EMI/RFI	متوسط؛ موثر در مناطق کم تداخل	بالا؛ ایده آل برای محیط های پر سر و صدا مانند نیروگاه ها یا ماشین ابزار
برنامه های کاربردی معمولی	صدا، داده های فرکانس پایین، لوازم الکترونیکی مصرفی	نظامی، تجهیزات پزشکی، شبکه های پرسرعت، سیستم های RF
هزینه	پایین تر	بالاتر به دلیل مواد اضافه شده و پیچیدگی
انعطاف پذیری	به طور کلی بالاتر	کمی کاهش یافته است، اما بر اساس طراحی متفاوت است



 نحوه عملکرد محافظ دوگانه



 سپر داخلی



معمولاً یک فویل آلومینیومی یا مسی (پوشش 100٪) در اطراف هادی ها پیچیده می شود، اغلب با سیم تخلیه برای اتصال به زمین. این مانع تداخل فرکانس بالا می شود.



 سپر بیرونی



یک فلز بافته شده (مثلاً 80٪ پوشش مس قلع‌شده) روی سپر داخلی، محافظت در فرکانس پایین و استحکام مکانیکی را فراهم می‌کند. لایه ها معمولاً برای جلوگیری از برهمکنش، ایزوله الکتریکی هستند.



 زمین کردن



برای عملکرد بهینه، سپر در دو انتها به زمین متصل می شود (بهترین روش مدرن)، اگرچه باید مراقب بود که از حلقه های زمین جلوگیری شود. در موارد تخصصی، مانند سیم کشی هواپیما، سپر بیرونی در برابر صاعقه محافظت می کند، در حالی که سپر داخلی باعث کاهش صدای زمزمه سیستم های برق می شود.



این رویکرد دو لایه می تواند تداخل را تا 90٪ یا بیشتر در مقایسه با کابل های بدون محافظ، بسته به فرکانس و محیط، کاهش دهد.



 مزایای کلیدی کابل های دوگانه محافظ



 رد نویز برتر



محافظ دو لایه - فویل برای RFI فرکانس بالا و نوار برای EMI فرکانس پایین - تقریباً تمام تداخل خارجی و داخلی را مسدود می کند و از از دست دادن سیگنال، اعوجاج یا خرابی داده ها جلوگیری می کند. این سطح از حفاظت در سیستم‌های صوتی حرفه‌ای، زیرساخت شبکه پرسرعت، ماشین‌آلات CNC دقیق و تجهیزات تصویربرداری پزشکی حیاتی است.



 دوام افزایش یافته



سپر بیرونی بافته شده به عنوان یک زره محافظ عمل می کند و به طور قابل توجهی مقاومت در برابر سایش، خمش مکرر، خرد شدن و تنش کششی را در حین نصب، مسیریابی یا عملیات در محیط های پویا افزایش می دهد. این باعث می شود کابل برای بازوهای رباتیک، ماشین آلات متحرک و استقرار میدانی ایده آل باشد.



 یکپارچگی سیگنال بهبود یافته



با به حداقل رساندن تداخل، تضعیف و لرزش ناشی از نویز، محافظ مضاعف انتقال سیگنال تمیز، پایدار و با وفاداری بالا را در فواصل طولانی تضمین می‌کند - حتی در محیط‌های متخاصم الکتریکی مانند کارخانه‌ها، مراکز داده یا استودیوهای پخش.



 طول عمر طولانی



حفاظت جامع در برابر عوامل استرس زای محیطی - از جمله EMI، رطوبت، لرزش و سایش مکانیکی - عمر عملیاتی را به طور چشمگیری افزایش می دهد. این منجر به فرکانس جایگزینی کمتر، کاهش هزینه های تعمیر و نگهداری، و حداقل زمان خرابی سیستم می شود و هزینه کل مالکیت (TCO) برتر را در کاربردهای صنعتی و تجاری ارائه می دهد.



 برنامه های کاربردی کابل های D ouble Shielded



کابل‌های دو محافظ در صنایع حیاتی که در آن وضوح سیگنال، قابلیت اطمینان و دقت غیرقابل مذاکره است، ضروری هستند. حفاظت قوی EMI/RFI آنها عملکرد بی عیب و نقص را در سخت ترین محیط ها تضمین می کند. برنامه های کاربردی کلیدی عبارتند از:



 ماشین آلات CNC



سیگنال‌های کنترل موتور پایدار و بازخورد با دقت بالا را از رمزگذارها و حسگرها ارائه دهید، از لرزش یا خطاهای موقعیت‌یابی ناشی از نویز الکتریکی درایوهای سروو، دوک‌ها یا ماشین‌های مجاور جلوگیری کنید.



 سیستم های صوتی/تصویری حرفه ای



حلقه های زمین، زمزمه، وزوز و تداخل استاتیک در ضبط های زنده، استودیوهای پخش، سیستم های صوتی کنسرت و ایستگاه های کاری صوتی دیجیتال (DAW) را حذف کنید، و وفاداری شفاف را از میکروفون تا خروجی حفظ کنید.



 شبکه های مخابراتی



پشتیبانی از انتقال داده با سرعت بالا و بدون خطا در اترنت (Cat6/Cat7)، سیستم‌های ستون فقرات فیبر، و زیرساخت‌های 5G، محافظت در برابر تداخل و سیگنال‌های RF خارجی در بسته‌های کابلی متراکم یا محیط‌های شهری.



 تجهیزات پزشکی



از ابزارهای حساس تشخیصی و نظارتی - مانند MRI، سونوگرافی، ECG و سیستم‌های نظارت بر بیمار - در برابر تداخل الکترومغناطیسی تولید شده توسط دستگاه‌های مجاور محافظت کنید و از خواندن دقیق و ایمنی بیمار اطمینان حاصل کنید.



 هوافضا و دفاع



یکپارچگی سیگنال را در سیستم های اویونیک، سیستم های رادار، ارتباطات ماهواره ای و وسایل نقلیه نظامی حفظ کنید، جایی که EMI شدید از رادار، موتورها یا جنگ الکترونیک می تواند ناوبری، هدف گیری یا لینک های داده ایمن را به خطر بیندازد.



 نحوه انتخاب کابل دو محافظ



انتخاب کابل دو محافظ بهینه مستلزم تطبیق طراحی آن با نیازهای خاص برنامه شما است. عوامل کلیدی برای ارزیابی عبارتند از:



 نوع کابل



پیکربندی را انتخاب کنید که به بهترین وجه با نیازهای سیگنال شما مطابقت دارد:

·  کواکسیال  برای سیگنال های RF یا ویدئویی با فرکانس بالا (مثلا امپدانس 50Ω یا 75Ω).

·  جفت پیچ خورده  (STP) برای انتقال متعادل داده در شبکه یا ابزار دقیق.

·  چند هسته ای  برای سیستم های کنترل پیچیده که نیاز به هادی های محافظ متعدد دارند.



 مواد محافظ و ساخت و ساز



ترکیب فویل + قیطان را در اولویت قرار دهید - فویل آلومینیومی 100٪ برای پوشش کامل با فرکانس بالا و نوار مسی قلع‌شده (پوشش 65٪) برای دفع و دوام در فرکانس پایین. در محیط های پر سر و صدا از گزینه های تک سپر یا قیطان نازک خودداری کنید.



 الزامات انعطاف پذیری



برای کاربردهای پویا یا روباتیک، کابل‌هایی را انتخاب کنید که دارای رشته‌های انعطاف‌پذیر بالا، ژاکت‌های TPE یا سیلیکونی هستند و بافت بهینه‌شده با قیطان را برای میلیون‌ها چرخه خمشی ارزیابی کنید. نصب استاتیک می تواند از نسخه های پی وی سی سخت تر و مقرون به صرفه تر استفاده کند.



 شرایط محیطی



ژاکت بیرونی را با خطرات عملیاتی مطابقت دهید:

·  حداکثر دما : از FEP یا PTFE  برای -70 درجه سانتیگراد تا +200 درجه سانتیگراد استفاده کنید.

·  قرار گرفتن در معرض رطوبت/شیمیایی : PUR یا LSZH را  برای مقاومت در برابر روغن، آب یا خوردگی انتخاب کنید.

·  اشعه ماوراء بنفش / سایش : انواع تثبیت شده با اشعه ماوراء بنفش  یا زره پوش را  در محیط های بیرونی یا صنعتی انتخاب کنید.



 انطباق و استانداردها



گواهینامه هایی مانند مشخصات UL، CE، RoHS یا MIL را برای صنایع تحت نظارت مانند پزشکی، هوافضا یا دفاعی تأیید کنید.



صرف زمان برای انتخاب کابل دوگانه محافظ مناسب - همراستا با نوع سیگنال، استرس مکانیکی و چالش های محیطی - اطمینان طولانی مدت را تضمین می کند، خرابی ها را به حداقل می رساند و از سیستم های حساس در برابر تداخل و خرابی محافظت می کند.



 نکات تعمیر و نگهداری برای عملکرد طولانی مدت



مراقبت مناسب و نگهداری پیشگیرانه برای ضروری است . به حداکثر رساندن طول عمر و یکپارچگی سیگنال  کابل های دو محافظ این بهترین شیوه ها را برای جلوگیری از تخریب و اطمینان از عملکرد قابل اعتماد اجرا کنید:



·  از خم شدن یا پیچش بیش از حد در حین نصب خودداری کنید  همیشه به حداقل شعاع خمش مشخص شده توسط سازنده  (معمولاً 6-10× قطر کابل) احترام بگذارید. خم شدن بیش از حد می تواند قیطان را بشکند، محافظ فویل را پاره کند یا به هادی های داخلی آسیب برساند، حفاظت EMI را به خطر بیندازد و باعث خطاهای متناوب سیگنال شود.



کابل ها را دارید  های تیز و منابع گرما دور نگه  از لبه  . برای جلوگیری استفاده کنید . از آستین محافظ، محافظ لبه‌ها یا پوشش مارپیچ  در مناطق پرخطر از ساییدگی، بریدگی یا ذوب عایق که می‌تواند منجر به شلوارک یا ورود صدا شود،



·  به طور دوره ای اتصالات را از نظر سایش یا خوردگی بررسی کنید  بررسی کنید . شاخه ها، جک ها و پایانه ها را  هر 3 تا 6 ماه در محیط های خشن به دنبال پین های خمیده، محفظه های ترک خورده، سپرهای شل یا اکسیداسیون باشید . با ایزوپروپیل الکل و برس نرم تمیز کنید و اتصالات آسیب دیده را فوراً تعویض کنید تا اتصالات کم مقاومت و بدون نویز حفظ شود..



·  از بند کابل ها، مجراها یا سینی ها برای نصب های منظم و ایمن استفاده کنید  کابل ها را با پیوندهای غیرفلزی لبه گرد  یا سیستم های مدیریت کابل اختصاصی سازماندهی کنید  تا از کشش، نیشگون گرفتن یا پارگی جلوگیری کنید. در محیط‌های صنعتی، از مجرای انعطاف‌پذیر یا زنجیر کششی  برای حمایت از حرکت و محافظت در برابر گرد و غبار، زباله‌ها و استرس مکانیکی استفاده کنید.



 نکات حرفه ای اضافی



1. کابل ها را برای شناسایی آسان و عیب یابی در آینده برچسب بزنید.

2. کیفیت سیگنال را به صورت دوره‌ای با استفاده از TDR، تحلیلگر شبکه یا بررسی‌کننده تداوم  در سیستم‌های حیاتی آزمایش کنید.

3. کابل‌های یدکی را در محیطی خشک و خنک، بدون پیچ خوردگی و پیچ خوردگی نگهداری کنید.



تعمیر و نگهداری مداوم و متفکرانه،  اثربخشی محافظ را حفظ می‌کند، از خرابی‌های پرهزینه جلوگیری می‌کند، و کیفیت سیگنال بکر را  در طول عمر کابل حفظ می‌کند - حتی در کاربردهای صنعتی، استودیویی یا صحرایی سخت.
