ER20 80mm 2,2KW pyöreä ilmajäähdytteinen
110V/220V/380V
10000-24000rpm
5,5 kg
Ilmajäähdytteinen
ER20
2,2 kW
8,5A
Ф80mm * 308mm

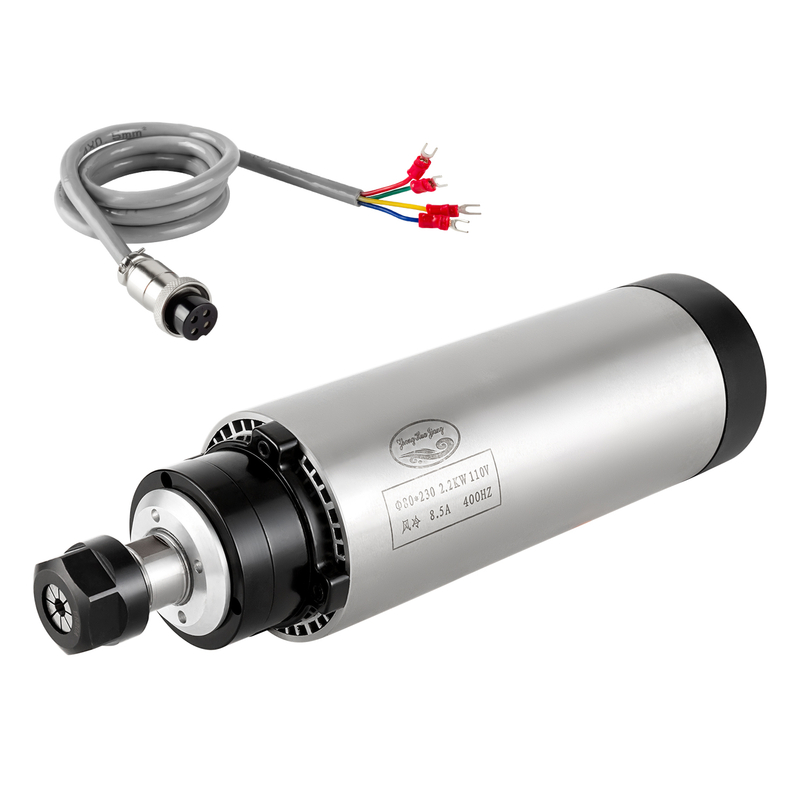

Zhong Hua Jiang ER20 2.2kW Ø80mm pyöreä ilmajäähdytteinen karamoottori on tarkoitettu CNC-reitittimien valmistajille, laitejakelijoille ja ammattikorjaamoille. Moottori myydään erikseen VFD:stä ja se on suunniteltu 400 Hz:n karakäyttöön.
Pyydä tarjous 2,2 kW ER20 karasta
Tarkista uusien reitittimien tai vaihtoprojektien yhteydessä asennushalkaisija, 110V/220V/380V moottoriversio, ER20-holkin koko, VFD-luokitus ja tarvittava karan välys ennen tilaamista.
ER20 holkkiliitäntä, 2,2 kW:n teho, 400 Hz:n toimintataajuus ja 10 000–24 000 RPM-alue tekevät tästä karasta sopivan puulle, MDF:lle, akryylille, PVC:lle ja muille muoveille. Kevyt alumiinin tai messingin työstö riippuu koneesta, leikkurista, syöttönopeudesta ja työpisteestä.
CNC-reititinkoneluettelo 2025.pdf
Zhong Hua Jiang ER20 2,2 kW ilmajäähdytteinen karamoottori on rakennettu ostajille, jotka tarvitsevat käytännöllistä tehotasapainoa, tarkkuutta, jäähdytystehokkuutta ja helppoa asennusta. Se on sopiva karavalinta CNC-reitittimien päivityksiin, vaihtokaraprojekteihin, pieniin tuotantopajoihin, CNC-koneiden kokoonpanoon ja varaosien jakeluun.
Ilmajäähdytteinen malli toimii ilman vesipumppua, säiliötä tai jäähdytysnesteen kiertoputkia. Anna riittävä ilmavirtaus karan ympärillä ja valitse oikeat VFD, kiinnitys ja sähköliitännät koneelle.
Tukkukauppiaille ja OEM-koneenrakentajille Zhong Hua Jiang voi keskustella moottorin jännitevaihtoehdoista, volyymitarjouksista, pakkauksista, tunnistetarroista ja vaihtokaran hankinnasta.
| Jännite | 110V / 220V / 380V versiot | Valitse yksi moottorin nimellisjännite ja vahvista VFD-tulon/-lähdön yhteensopivuus. |
| Nopeus | 10 000–24 000 RPM | Käytä yhteensopivaa VFD:tä ja sovellukseen sopivia työkaluja. |
| Tehoa | 2,2 kW | Vain moottorikäyttöinen tuote; yhteensopiva 400 Hz VFD vaaditaan, eikä sitä ole mainittu moottoripakkauksessa. |
| Sähkövirta | 8,5 A (luettelo luokitus) | Tarkista tilaamasi jännitekokoonpanon nimellismoottorin tyyppikilpi. |
| Taajuus | 400 Hz | Tarkista VFD-nimellisteho ja karan toimintaparametrit ennen käyttöä. |
| Paino | Noin 5,5 kg | Vahvista valitun moottorikokoonpanon lähetyspaino. |
| Yhteys | ER20 holkkiliitäntä | Varmista työssäsi tarvittava ER20 holkin ja työkalun varren halkaisija. |
| Jäähdytys | Ilmajäähdytteinen | Pidä tuuletusreitit vapaana; vesipumppua tai jäähdytyspiiriä ei tarvita. |
| Käyttö | CNC-reitittimet ja kaiverruskoneet | Puu, MDF, akryyli, PVC, muovi ja sopivat kevyet värimetallityöt. |
| Karan koko | Ø80 × 308 mm | Varmista koko karan piirustus ja kiristimen välys ennen asennusta. |
Vahvista jännite, mitat ja saatavuus
Osto-ohje: Tämä sivu kuvaa vain pyöreän Ø80 mm karamoottorin. 400 Hz:n VFD, Ø80 mm:n kiinnitys ja ylimääräiset ER20-holkit eivät ole mukana, ellei niitä ole ilmoitettu tarjouksessasi. Vahvista fyysinen koko ja valittu jännitevaihtoehto ennen ostamista.
Tämä 2,2 kW:n ER20-karamoottori sopii CNC-käyttäjille, jotka käsittelevät puuta, akryyliä, MDF-, PVC-, PCB-materiaaleja, muovia, pleksilasia ja pehmeitä metalleja, kuten alumiinia tai messinkiä. Sitä käytetään yleisesti CNC-reititinkoneissa, kaiverruskoneissa, puuntyöstölaitteissa, kyltinvalmistuskoneissa, pienissä tuotantolinjoissa ja huolto- tai jälkiasennusprojekteissa.
Keskustele CNC-reitittimen sovelluksestasi
2,2 kW:n pyöreässä karassa yhdistyvät ER20 holkkiliitäntä, Ø80 mm:n asennusrunko ja ilmajäähdytys. Oikein sovitetulla VFD:llä ja sopivalla työkalulla se tukee CNC-jyrsintä, kaiverrus ja kevyt jyrsintä useissa ei-rautapitoisissa materiaaleissa.
Pyydä ER20 2,2 kW:n karan tekniset tiedot
Karamoottori on suunniteltu helpoksi VFD-nopeuden säätöön ja käytännölliseen päivittäiseen käyttöön. Yhteensopivan 400 Hz VFD:n avulla käyttäjät voivat säätää karan nopeutta materiaalityypin, työkalun koon ja koneistusvaatimusten mukaan.
ER20 holkkiliitäntä tarjoaa turvallisen työkalun kiinnityksen ja tukee suurempia työkaluja kuin kompaktit ER11 karamallit. Tämä parantaa monipuolisuutta kaiverrus-, leikkaus- ja kevyissä jyrsintäsovelluksissa.
Moottori vaatii asianmukaisesti mitoitettua VFD:tä, jonka lähtötaajuus on 400 Hz. CNC-ohjainliitännät riippuvat valitusta VFD:stä ja ohjaimen kaapeleista; Tarkista ohjaussignaali ja moottorin parametrit ennen käyttöönottoa.
Tuote on listattu 110 V, 220 V ja 380 V moottoriversioina, julkaistulla 8,5 A:n teholla ja 400 Hz:n käyttötaajuudella. Nämä ovat erillisiä jännitekokoonpanoja yhden yleisjännitemoottorin sijaan. Yhdistä valittu moottorin tyyppikilpi VFD-lähtöön.
Kara tukee nopeusaluetta 10 000–24 000 RPM, mikä auttaa käyttäjiä valitsemaan sopivat leikkausolosuhteet puulle, akryylille, muoville, piirilevyille ja pehmeille metallimateriaaleille.
Ilmajäähdytys poistaa erillisen vesipumpun ja kierrättävän jäähdytysjärjestelmän tarpeen. Karan mitat ovat Ø80 × 308mm ja ilmoitettu paino on noin 5,5 kg; vahvista reitittimesi asennusvälys ja ilmavirta.
Edistyksellinen dynaaminen tasapainotustekniikka auttaa vähentämään tärinää nopean käytön aikana, alentaa toimintamelua ja parantaa koneistuksen vakautta kaiverruksen, leikkauksen ja jyrsinnän aikana.
Kara käyttää neljää paranneltua teräslaakeria ja täysin kuparista roottorikelaa, jotka tukevat vakaata sähköistä suorituskykyä ja pidempään käyttöikää normaalissa CNC-työpajakäytössä.
| Meidän karamoottorimme | Muu karamoottori |
 |
 |
| Kuvitettu juoksu: <0,005 mm | Kuvitettu vertailu: 0,05 mm |
Kuvien juoksuluvut ovat havainnollistavia mittoja, eivät ehdotonta suoritustakuuta jokaiselle yksikölle tai leikkuutyökalulle. Pyydä mittausmenetelmää, holkkitietoja ja testidokumentaatiota tarkkuuskriittisiin OEM-projekteihin.
Vertailukuvassa korostetaan alle 0,005 mm:n lopputulosta yhdessä esimerkissä. Todellinen kootun työkalun kuluminen riippuu karasta, ER20 holkista, työkalusta, mittausasennosta ja käyttöolosuhteista. Pyydä tarkastustuloksia, jos hakemuksessasi on tietty toleranssi.
Vertaa juoksumittauksia samoissa testiolosuhteissa
Luettelossa esijuotettu ilmailukaapeli tukee moottorin johdotuksia. Karan asentamista varten koneenrakentajien tulee varmistaa Ø80 mm:n asennusreikä, puristimen jäykkyys, liittimen nasta, maadoitus ja VFD-parametriasetukset.
Moottorin ja VFD:n yhteensopivuus: Tarkista moottorin todellinen jännite, 8,5 A:n tyyppikilven nimellisarvo, 400 Hz:n lähtötaajuus, tarvittava karan käynnistys/pysäytysliitäntä ja moottorin ohjausparametrit. Oikea 110V, 220V tai 380V kokoonpano riippuu koneen sähköjärjestelmästä.
Fyysinen yhteensopivuus: Tarkista Ø80 mm:n karan runko ja 308 mm:n pituus karapuristinta vasten, Z-akselin liike, työkalun välys ja koneen runko. Tarkista, voidaanko olemassa olevaa telinettä ja kaapeliliitintä käyttää uudelleen.
Työkalun kiinnitys: Valitse terän varteen sopiva ER20 holkki. Tarkasta holkin puhtaus, lukkomutterin kunto ja työkalun loppuminen; Vältä kohdistamasta holkkien puristusvoimaa alamittaisiin varsiin.
Ilmavirta ja materiaalit: Pidä karan tuuletuskanavat puhtaina pölystä ja lastuista. Tarkista puun, muovin, akryylin ja kevyen pehmeän metallin koneistuksen leikkausparametrit sen sijaan, että olettaisit samaa asetusta jokaiselle materiaalille.
Keskustele VFD-sovituksista ja OEM-vaatimuksista
| 1x | 1 × ER20 2,2 kW Ø80mm pyöreä ilmajäähdytteinen karamoottori |
| 1x | 1 × esijuotettu lentokonekaapeli, kuten luettelossa olevassa moottoripakkauksessa näkyy |
| Huom | Yhteensopiva 400 Hz VFD tarvitaan toimintaan, mutta se ei sisälly tähän vain moottorikäyttöiseen pakettiin. |
Jälleenmyyjät, CNC-konevalmistajat ja ammattikorjaamot voivat pyytää tarjouksia valituista jänniteversioista, vaihtomoottoreista, vientipakkauksista ja OEM-hankinnoista. Vahvista nykyinen tilausmäärä, tuotantoaikataulu ja tarvikkeet myyntitiimin kanssa.
Vahvista pakkauksen sisältö ja MOQ
Zhong Hua Jiang 2,2KW ER20 80mm ilmajäähdytteisen karamoottorin lisäksi tarjoamme täydellisen ilmajäähdytteisen karamoottorivalikoiman erilaisille CNC-konekokoille, työkaluvaatimuksille ja tuotannon työkuormille. Tämä auttaa jälleenmyyjiä ja koneenrakentajia valitsemaan sopivat mallit pienikokoisiin kaiverruskoneisiin, tavallisiin CNC-reitittimiin ja tehokkaampiin teollisuussovelluksiin.
Huajiang perustettiin vuonna 2000 alkaen CNC-kaiverruskaramoottoreiden tuotannosta ja laajennettiin myöhemmin VFD-laitteiksi, CNC-reititinkoneiksi ja niihin liittyviksi CNC-lisävarusteiksi.
Kehittääksemme kansainvälisiä markkinoita ja palvellaksemme maailmanlaajuisia CNC-käyttäjiä perustimme Zhong Hua Jiang -brändin vuonna 2018.
Meillä on rekisteröityjä patentteja ilmajäähdytteisille karamoottorisarjallemme, mukaan lukien patentti nro. 200730184245.5 .
Yli 20 vuoden valmistuskokemuksella Zhong Hua Jiang tukee maailmanlaajuisia ostajia vakaalla tuotteiden laadulla, teknisellä tuella ja vientipalvelulla.
Tuotteitamme viedään maailmanlaajuisesti, mukaan lukien asiakkaat Yhdysvalloissa, Saksassa ja muilla teollisuusmarkkinoilla.
 |
||
LaadunvarmistusVakaa tuotteen laatu ja luotettava karan suorituskyky. Tiukka tarkastus ennen lähetystä. |
Patentit ja sertifikaatitPatentoidut ilmajäähdytteiset karamoottorit. CNC-karamoottorien valmistusosaaminen. |
Lisäbrändin arvoTunnustettu Zhong Hua Jiang tuotemerkin arvo. Käyttäjät luottavat maailmanlaajuisilla markkinoilla. |
 |
||
Kohtuullinen hintaSuora tehdastoimitus kilpailukykyiseen hintaan. Korkea kustannus-suorituskykysuhde B2B-hankinnoissa. |
Responsiivinen tekninen tukiAmmattimainen tekninen tuki. Nopea vastaus ennen myyntiä ja myynnin jälkeisiä kysymyksiä. |
Nopea ja luotettava toimitusTehokas toimitus tavallisille karamoottoreille. Tilausten seuranta ja vientilähetystuki. |
JOHTAVA CNC-KONEEN / CNC-KARAMOOTTORIN VALMISTAJA VUODESTA 2000
Zhong Hua Jiang CNC-reititinkoneemme, mukaan lukien mallit, kuten 3018, 3020, 3040 ja 6090, on suunniteltu tarkkuuskaiverrukseen, -leikkaukseen ja pieniin tuotantosovelluksiin.
Toimitamme ilma- ja vesijäähdytteisiä CNC-karamoottoreita erilaisiin tehoalueisiin, konerakenteisiin, materiaaleihin ja koneistusvaatimuksiin.
CNC-lisävarusteihimme kuuluvat rajakytkimet, Z-anturit, hätäpysäytyspainikkeet ja muut komponentit, jotka parantavat CNC-koneiden turvallisuutta, tarkkuutta ja käyttömukavuutta.
Tarjoamme kaksoissuojattuja kaapeleita ja suojattuja ketjukaapeleita, jotka tukevat luotettavia yhteyksiä, vähentävät signaalihäiriöitä ja parantavat CNC-järjestelmän kestävyyttä.
Askelmoottorimme auttavat CNC-koneita saavuttamaan tarkan liikkeenhallinnan ja vakaan toiminnan kaiverrus-, leikkaus- ja automaatiosovelluksia varten.
Moottoria käytetään yleisesti CNC-kaiverrukseen tai puun, MDF:n, akryylin, PVC:n, muovin ja sopivien piirilevymateriaalien jyrsintään. Kevyt alumiini- tai messinkityö vaatii sopivaa työkalua, koneen jäykkyyttä sekä oikein valittuja syöttöjä ja nopeuksia.
Kyllä. CNC-reitittimien valmistajat, laitejakelijat, varaosien jälleenmyyjät ja korjaamot voivat pyytää joukkotarjouksia. Määritä tarvittava jännite, määrä, ER20-työkaluvaatimukset ja toimitusmarkkinat.
Brändäystä, pakkausta ja konfigurointia koskevista pyynnöistä voidaan keskustella OEM- tai jakelijatilauksissa. Tekninen hyväksyntä vaaditaan ennen jännitteen, liittimien, laakereiden tai asennusominaisuuksien muutoksia.
MOQ riippuu jännitevaihtoehdosta, standardista tai mukautetusta spesifikaatiosta ja pakkauksesta. Ota yhteyttä myyntiin ja kerro tavoitemäärästäsi tarjousta varten.
Julkaistu viite on 3–7 työpäivää vakiotuotteille ja 10–20 päivää suurille/tilaustilauksille; todellinen tuotanto, saatavuus ja toimituspäivät vahvistetaan myyntitarjouksessa.
Ilmoitettu takuuaika on 12 kuukautta. Vahvista sovellettava takuusuoja, käyttövaatimukset ja reklamaatiomenettely ostoasiakirjoista.
Zhong Hua Jiang tukee tiedusteluja asennuksesta, VFD-sovituksesta, sähköliitännöistä, kara-asetuksista ja teknisistä vianetsinnöistä. Jakelijoiden palvelujärjestelyistä voidaan keskustella.
Ei. Tämä vain moottoria koskeva luettelo näyttää karamoottorin ja lentokaapelin. Yhteensopiva 400 Hz VFD on valittava erikseen tai tilattava osana eri sarjaa.
Listatut mitat ovat Ø80mm × 308mm ja paino noin 5,5kg. Vahvista lopulliset mitat käyttämällä tuotepiirustusta tietylle versiolle.
Ilmoitettu toimintataajuus on 400 Hz. Käytä oikein konfiguroitua VFD:tä sen sijaan, että liität suurtaajuisen karan suoraan verkkovirtaan.
Luettelossa näkyvät 110V, 220V ja 380V moottoriversiot. Ne ovat erillisiä kokoonpanoja; määritä yksi versio koneellesi ja tarkista yhteensopivuus VFD-lähdön kanssa.
Ilmoitettu alue on 10 000–24 000 RPM. Turvalliset käyttöolosuhteet riippuvat valitusta moottorista, VFD-asetuksista ja työkalun valmistajan suosituksista.
ER20 tunnistaa työkalun pidikesarjan. Valitse tarkka holkin reikä, joka vastaa leikkurin vartta, ja vahvista työkalun koko ennen koneistusta.
Se voi sopia, kun Ø80mm runko, kokonaispituus, teho, jännite ja johdotus vastaavat olemassa olevaa konetta. Tarkista välys ja liitin ennen jälkiasennusta.
Vain moottori ja valmiiksi juotettu lentokonekaapeli on lueteltu vain moottorin pakkaustaulukossa. Vahvista kaikki puristin, holkkisarja, jakoavain tai lisäkaapeli erikseen.
Moottori käyttää ilmajäähdytystä, joten se ei vaadi vesisäiliötä, pumppua tai jäähdytysnesteen kiertopiiriä. Huolehdi riittävästä ilmanvaihdosta ja suojaa aukot pölyn kertymiseltä.
Kevyt ei-rautametallikaiverrus tai jyrsintä voi olla mahdollista oikeilla leikkurilla ja syöttöillä, mutta tulokset riippuvat voimakkaasti koneen jäykkyydestä, työkalun ulottuvuudesta, lastunpoisto- ja leikkausparametreista.
Ilmoita koneen syöttöjännite, vaadittu moottorin jännite, yhteensopiva VFD-lähtöalue, ohjausliitäntä, johdotusjärjestely ja odotettu käyttöjakso.
Käynnistys tarkistetaan sopivilla mittareilla määritellyssä mittauspaikassa ja määrätyllä holkki-/työkalukokoonpanolla. Pyydä testimenetelmä ja yksikkökohtainen raportti, jos toleranssit ovat kriittisiä.
Nopeudensäätö toimitetaan yhteensopivan VFD:n kautta. Se, voiko ohjain ohjata VFD:tä, riippuu ohjaimen lähdöstä, VFD-tulosta ja johdotuskokoonpanosta.
Tarkista jännitesekoitus, Ø80 mm:n rungon mitat, ER20-holkkivaatimukset, tarra-/pakkaustarpeet, varaosat, vähimmäismäärät ja odotettu toimitusaikataulu.
Zhong Hua Jiang hyväksyy OEM- ja irtotavarakyselyt. Jaa koneen piirustukset, sähkövaatimukset, määrä, kohde ja lisävarustetarpeet keskustellaksesi sopivasta syöttökokoonpanosta.
Pyydä tukkutarjous ER20 2,2 kW -moottorista
Ota yhteyttä Zhong Hua Jiangiin saadaksesi tarvittavan moottorin jännitteen, tilausmäärän, VFD-yhteensopivuuden, ER20-työkaluvaatimukset, vientikohteen ja OEM-toimitustiedot. Myyntitiimi voi vahvistaa tilauksesi nykyiset tekniset tiedot ja pakkaukset.
