ER11 65 mm 1,5 kW rond refroidi par air
110V/220V
10 000-24 000 tr/min
3,2 kg
Refroidi par air
ER11
1,5KW
8A
Ф65mm*268mm
Le moteur de broche rond refroidi par air Zhong Hua Jiang ER11 de 1,5 kW est conçu pour la gravure, le routage et le fraisage léger sur routeur CNC. Avec un corps de montage cylindrique de 65 mm et une interface porte-outil ER11 , il convient aux constructeurs de machines, aux ateliers professionnels, aux revendeurs et aux distributeurs à la recherche d'une solution de broche compacte.
Il s'agit d'un produit de moteur de broche, pas d'un kit VFD complet. Le fonctionnement nécessite un variateur de fréquence (VFD) correctement évalué. Les options 110 V et 220 V sont des configurations distinctes ; Confirmez la puissance nominale du moteur sélectionné et les spécifications d'entrée/sortie VFD correspondantes avant de commander.
Demander le prix de la broche ER11 de 1,5 kW
Les détails du produit ci-dessous identifient le modèle 1,5 kW et remplacent les chiffres non liés de 0,8 kW indiqués dans les documents de présentation précédents. Veuillez confirmer la plaque signalétique et le dessin dimensionnel pour la configuration exacte achetée.
| des spécifications | Détails |
|---|---|
| Type de produit | Moteur de broche CNC rond refroidi par air |
| Marque | Zhong Hua Jiang |
| Puissance nominale | 1,5 kW |
| Interface de pince | ER11 |
| Diamètre du corps de broche | 65mm |
| Taille globale | Ø65 × 268 mm (spécifications produit publiées) |
| Options de tension | 110V / 220V, selon version commandée |
| Actuel | 8A (spécification de produit publiée) |
| Fréquence de fonctionnement | Fréquence nominale maximale de 400 Hz ; VFD compatible requis |
| Plage de vitesse annoncée | 10 000 à 24 000 tr/min |
| Refroidissement | Refroidi par air ; pas de circuit de refroidissement par eau externe |
| Conception des roulements | Construction à quatre roulements (telle que décrite dans la liste publiée) |
| Poids du produit publié | 3,2 kg dans la liste principale des produits ; confirmer car les descriptions des autres pages diffèrent |
| Utilisation recommandée | Routage CNC, gravure sur bois, plastiques, acrylique, travail sur PCB et usinage léger de métaux mous |

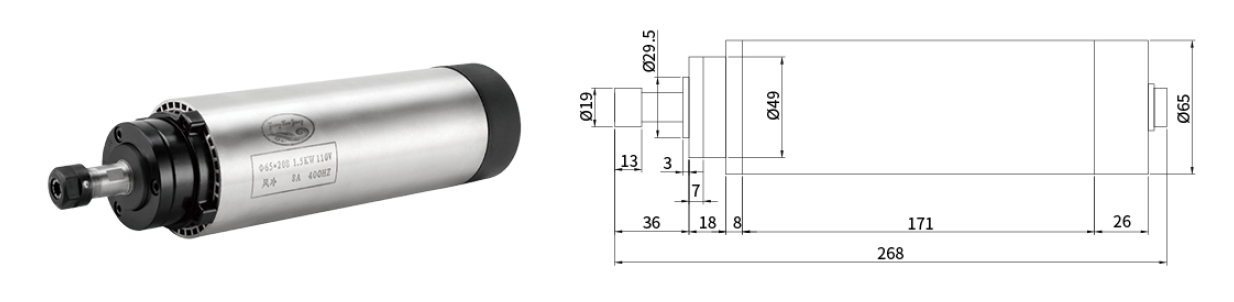

Demandez une fiche technique et un dessin

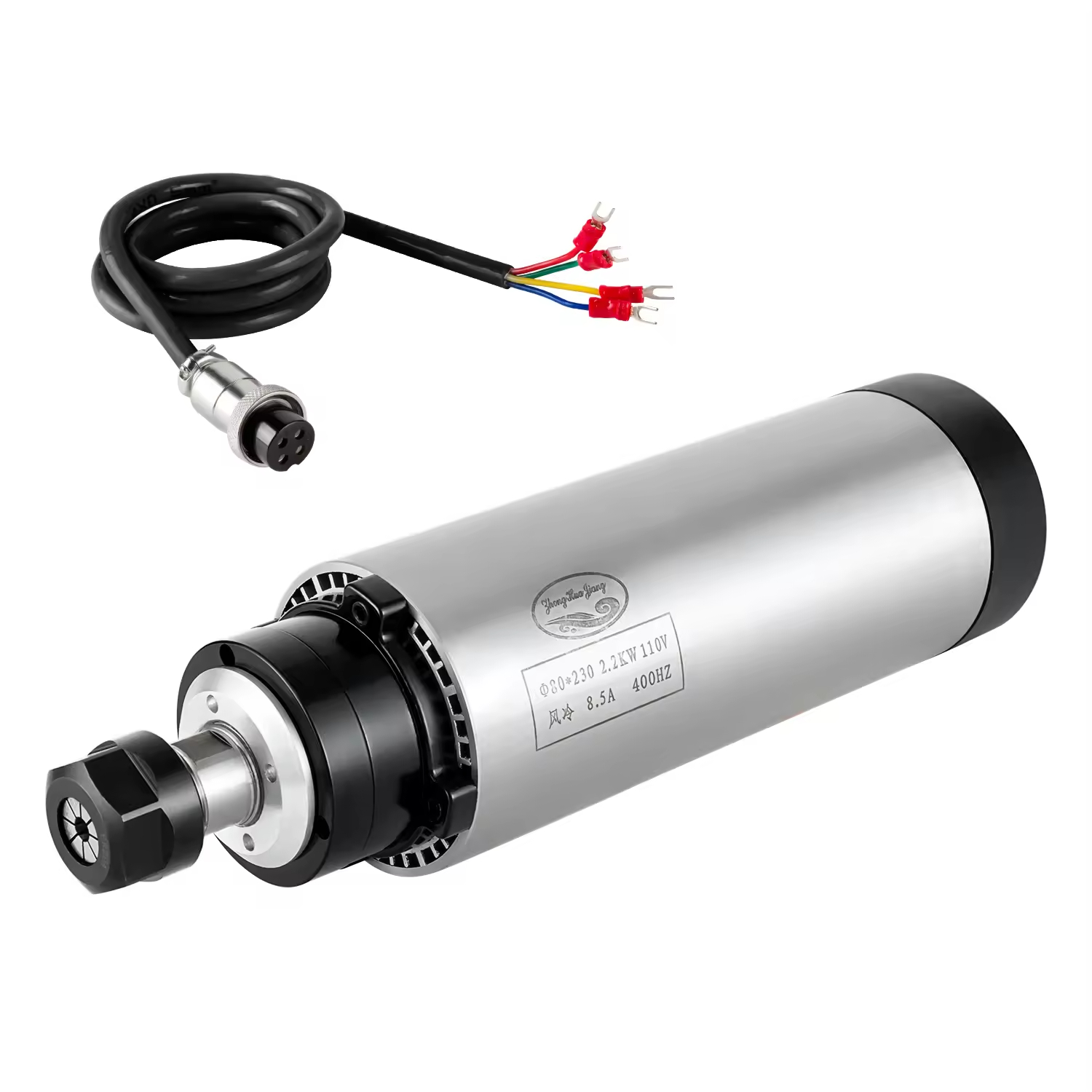

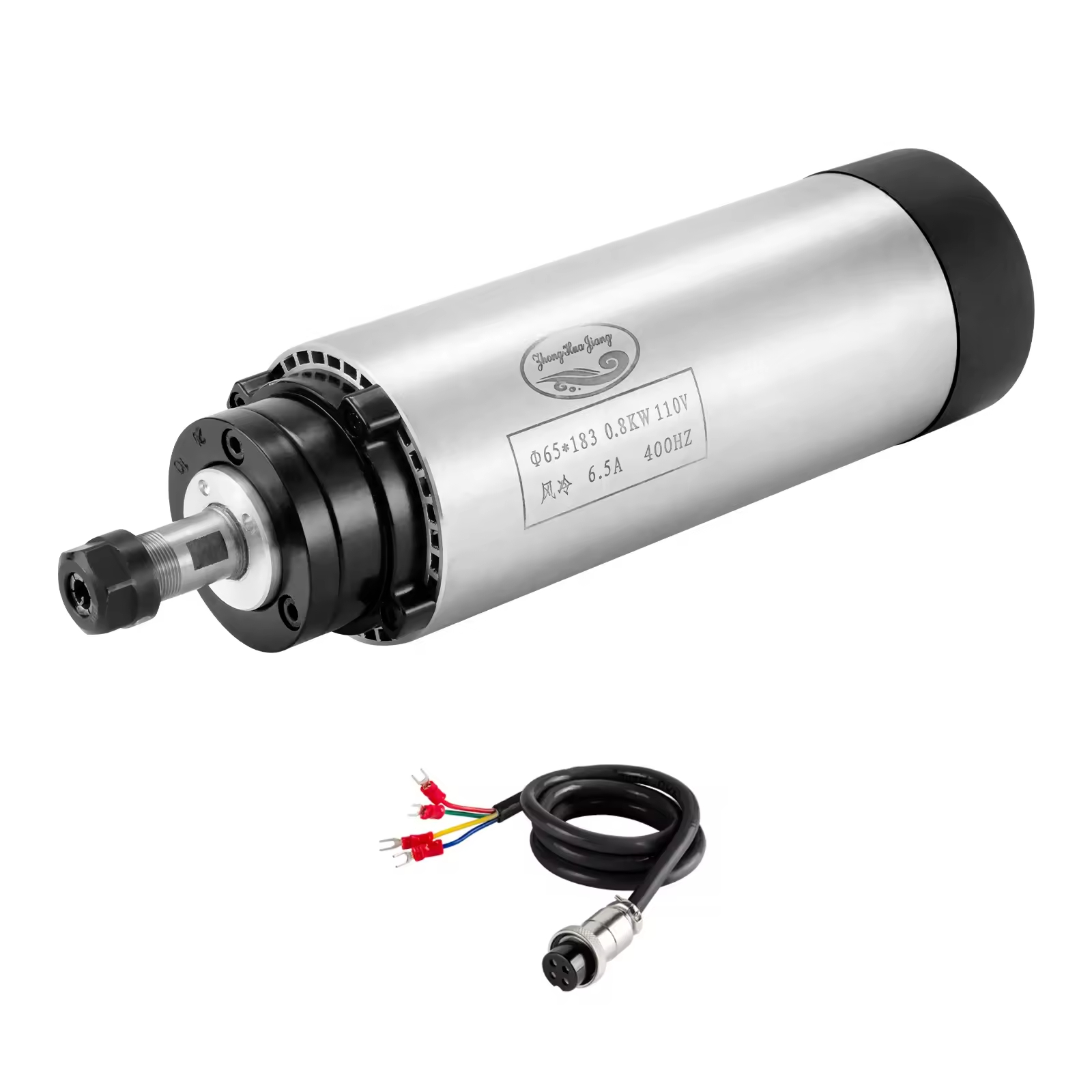

Illustration du produit du moteur de broche. Vérifiez la puissance nominale et les dimensions dans le tableau des spécifications.
Fraiseuse CNC Catalogue 2025.pdf
Parcourez le catalogue pour découvrir la gamme plus large de moteurs de broche, de routeurs CNC et d'accessoires. Pour la configuration actuelle du moteur 1,5 kW ER11 , demandez une fiche technique spécifique au modèle lorsque vous comparez les options.
Le corps rond de 65 mm est destiné aux machines équipées d'un porte-broche compatible. Par rapport à une broche de puissance inférieure, la classe 1,5 kW est une option pour les applications nécessitant une puissance moteur supplémentaire, à condition que le cadre CNC, le support de broche, le système électrique et l'outil de coupe sélectionné soient appropriés.
Son boîtier refroidi par air élimine la pompe séparée, les tuyaux et la circulation du liquide de refroidissement nécessaires pour une broche refroidie à l'eau. Une ventilation adéquate, un flux d'air de refroidissement, une gestion de la poussière et une mise en service appropriée du VFD restent importants pour un fonctionnement fiable.
Demander des options de configuration de moteur uniquement ou de kit
Un VFD approprié, compatible avec 400 Hz, est nécessaire pour faire fonctionner cette broche haute fréquence. Le moteur ne doit pas être connecté directement au secteur standard. Confirmez la plaque signalétique du moteur, la tension nominale, le courant, la plage de vitesse, les connexions des bornes et la mise à la terre avant le câblage.

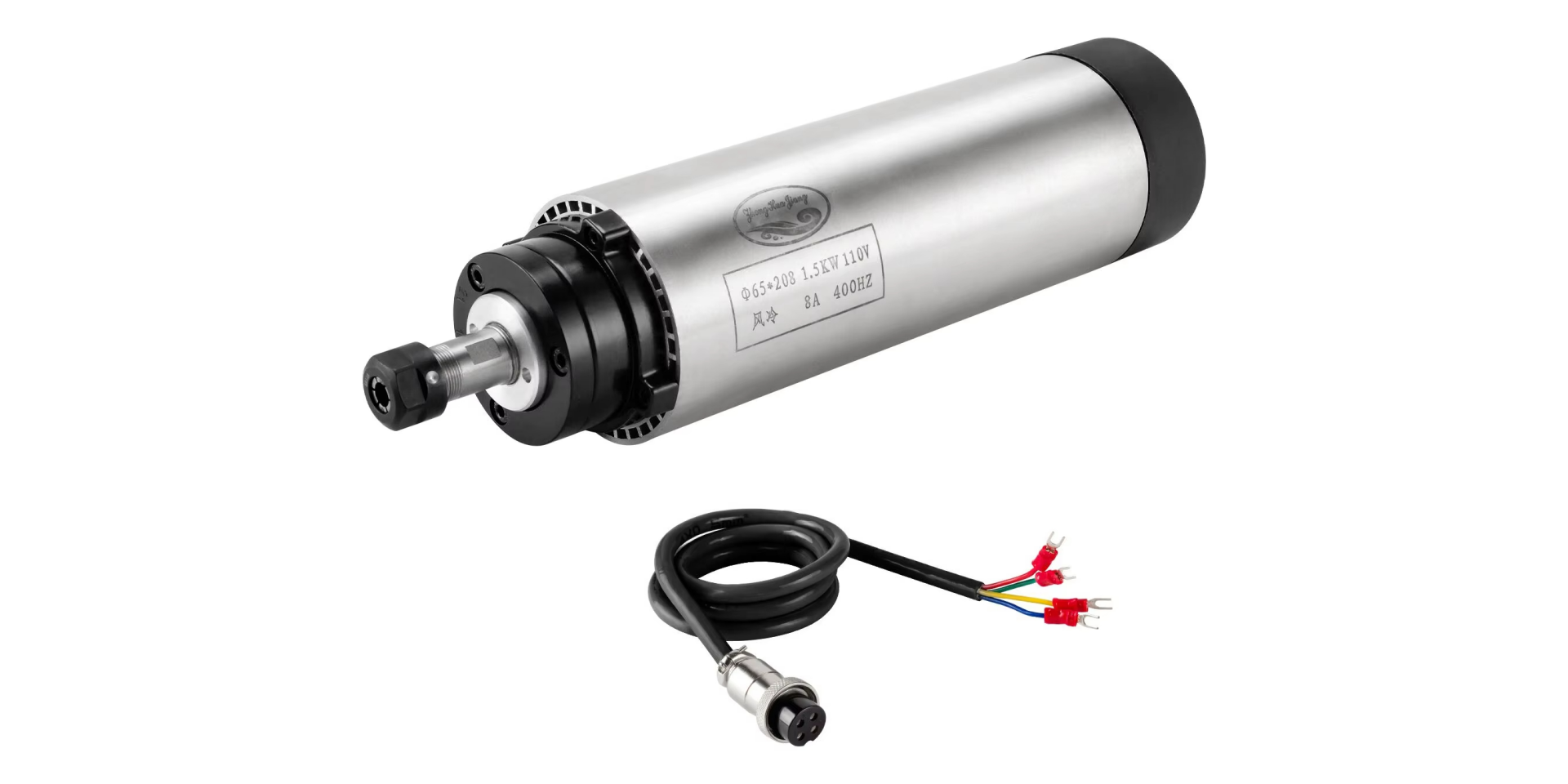

Photographie générale de présentation du fuseau ; les images fournies peuvent inclure des graphiques de modèles antérieurs.
| Paramètre | publié | Sélection des données 1,5 kW / Note d'installation |
|---|---|---|
| Tension | Options 110 V/220 V | Sélectionnez la configuration du moteur correspondante et le VFD approprié. |
| Vitesse | 10 000 à 24 000 tr/min | Vérifiez les valeurs nominales du moteur et du VFD avant de régler la vitesse maximale. |
| Pouvoir | 1,5 kW | Produit uniquement moteur ; Le VFD est spécifié séparément. |
| Actuel | 8A | Utilisez la valeur nominale réelle de la plaque signalétique pour la mise en service du VFD. |
| Fréquence | 400Hz | Un VFD 400 Hz correctement configuré est requis. |
| Poids | 3,2 kg (indiqué) | Confirmez le poids exact du modèle expédié ; les sections sources montrent des chiffres différents. |
| Interface de pince | ER11 | Vérifiez la taille réelle de la pince et la tige de l'outil avant l'usinage. |
| Refroidissement | Refroidi par air | Gardez les passages de refroidissement dégagés et respectez les limites du cycle de service. |
| Application | Gravure et routage CNC | Vérifiez le montage de la broche, le câblage de commande et la charge de l'application. |

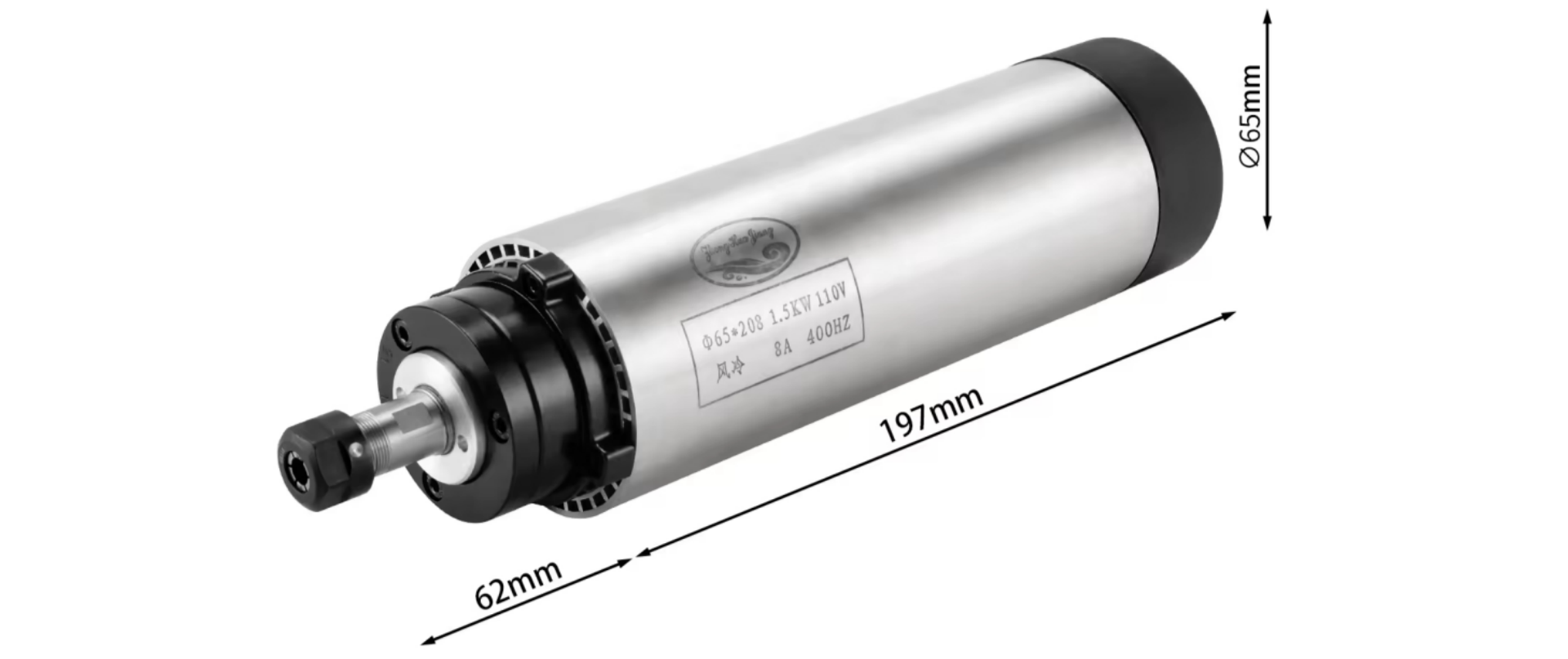

ER11 Photographie du produit avec broche de 65 mm.
L'intégration du contrôleur de machine, y compris les systèmes basés sur GRBL , dépend du VFD sélectionné et des interfaces de contrôle disponibles. Ne présumez pas qu'un moteur de broche lui-même communique directement avec le logiciel CNC ; un VFD approprié et des signaux de commande correctement câblés sont nécessaires.
Confirmez la compatibilité VFD avant de commander
La broche peut être évaluée pour la gravure sur bois, le routage de MDF, la découpe d'acrylique et de plastique, la gravure de PCB et les travaux légers sur l'aluminium ou le laiton. La géométrie de l'outil, la rigidité du montage de la broche, la qualité du matériau, l'avance, la profondeur de passe et l'évacuation des copeaux déterminent si une application spécifique est adaptée.
Les applications courantes incluent la gravure détaillée, la découpe de contours, la fabrication de panneaux décoratifs et le traitement de composants en bois. Utiliser des outils de coupe et des avances adaptés à la matière, à l'aspiration des poussières et à la rigidité de la machine.
L'interface de l'outil ER11 prend en charge les fraises de routage et de gravure de petit diamètre utilisées dans l'acrylique, le PVC et d'autres plastiques. Adaptez la vitesse de broche et la vitesse d'avance au matériau pour limiter la fusion, les bavures et la chaleur excessive.
Une gravure légère sur aluminium ou sur laiton et un fraisage peu profond peuvent être réalisables avec une machine rigide, un outil correct, un support de pièce approprié et des paramètres de coupe conservateurs. Cette broche ER11 compacte ne doit pas être présentée comme un remplacement d'une broche d'usinage dédiée aux métaux lourds.
Discutez de votre matériel et de votre machine CNC
Le boîtier de 65 mm convient aux supports de broche circulaire de taille appropriée. Confirmez le diamètre de montage, la longueur totale, le jeu de l'outil et la capacité de l'axe Z de la machine avant de remplacer un moteur existant.
L'interface ER11 est conçue pour accepter les pinces de serrage ER11 correspondantes et les tailles de queue d'outil compatibles. Confirmez la pince exacte fournie avec le moteur ; l'assortiment complet de pinces inclus dans des listes de kits séparées ne doit pas être supposé être fourni avec ce produit uniquement pour moteur.
La plage de vitesse indiquée est de 10 000 à 24 000 tr/min, avec une fréquence de fonctionnement nominale de 400 Hz. Le contrôle de la vitesse est assuré par un VFD correctement sélectionné et configuré, plutôt que par la connexion directe du moteur à une alimentation ordinaire.
Le refroidissement par air intégré peut simplifier l'installation là où l'espace de routage est limité. Gardez le chemin de ventilation ouvert et gérez l'exposition à la poussière, la température ambiante et les charges d'usinage soutenues conformément aux instructions d'utilisation du fabricant.
Le fournisseur décrit une conception à quatre roulements et des mesures d'équilibrage dynamique destinées à prendre en charge une rotation stable à grande vitesse. Pour les projets nécessitant un niveau de bruit, une tolérance de faux-rond ou un objectif de durée de vie particuliers, demandez des critères d'inspection et des données de production actuelles pour le modèle choisi.
Demander des spécifications pour les commandes OEM ou distributeurs
Illustration du produit du moteur de broche refroidi par air.
L'équilibre dynamique est un aspect important de la conception des broches à grande vitesse. L'alignement du montage, les réglages du VFD, l'équilibre des couteaux et l'état de la machine affectent également le bruit et les vibrations pendant le fonctionnement.
La description publiée fait référence à quatre roulements en acier améliorés et à un rotor enroulé en cuivre. La durée de vie dépend du chargement, du refroidissement, de la pénétration de poussière, de l'entretien et de la configuration électrique correcte ; demander les spécifications actuelles des roulements lorsqu'elles sont importantes pour l'approvisionnement.
La page originale comprend une comparaison illustrative du faux-rond de la broche inférieur à 0,005 mm par rapport à 0,05 mm pour une autre broche. Il doit être lu comme une comparaison illustrée et non comme une garantie vérifiée pour chaque unité livrée. Convenez de la position de mesure, de la méthode de test et de la valeur d'acceptation avant de passer une commande critique pour la précision.
| Broche Zhong Hua Jiang (illustré) | Broche de comparaison (illustré) |
|---|---|
 |
 |
| Illustration originale : faux-rond inférieur à 0,005 mm | Illustration originale : faux-rond 0,05mm |

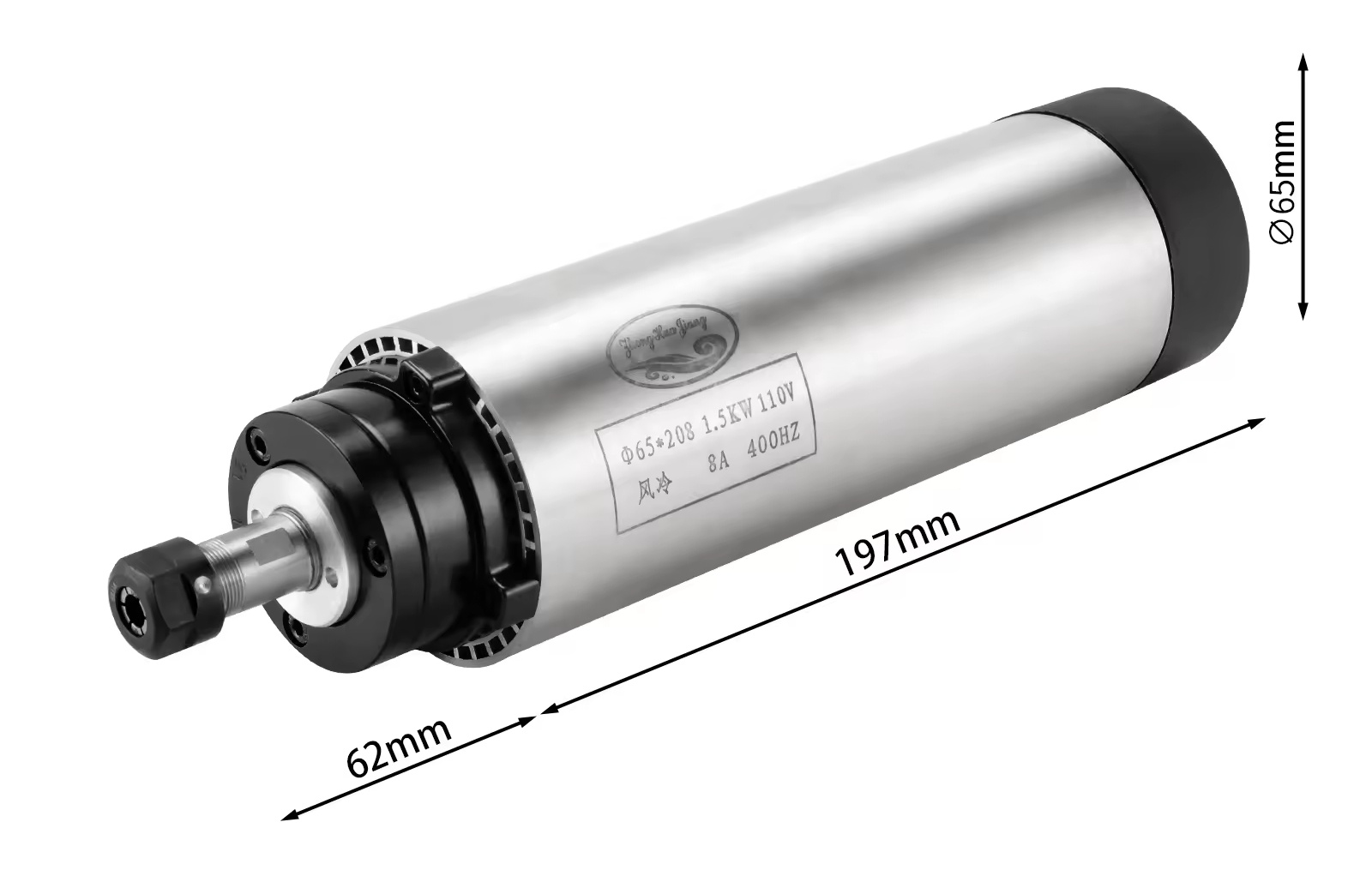

Photographie détaillée de la broche.
Confirmez un montage de 65 mm, un jeu de broche correct, une mise à la terre de protection et un câblage VFD. La copie originale du produit fait référence à un câble d'aviation pré-soudé ; Les détails réels de la fiche et du câble doivent être confirmés avec la variante sélectionnée.
Cette liste concerne le moteur à broche ronde plutôt qu’un ensemble complet de moteur et d’onduleur. La section d'emballage d'origine mentionne une broche et un câble d'aviation pré-soudé. Les outils supplémentaires, les pinces, les clés, les pinces, le câblage électrique et le VFD doivent être vérifiés par rapport au devis au lieu d'être supposés inclus.
| Quantité / État | Moteur et éléments de connexion |
|---|---|
| 1 × | ER11 Moteur de broche CNC rond refroidi par air de 65 mm, 1,5 kW |
| 1 × | Câble aviation pré-soudé, comme indiqué dans la section emballage d'origine |
| Obligatoire séparément | VFD correctement adapté et compatible 400 Hz (non illustré comme inclus dans la liste de colisage du moteur uniquement) |
Les photos d’emballage illustrent les formats de manutention et d’expédition. Les spécifications d’emballage, les dimensions et le poids d’expédition doivent être confirmés pour chaque commande commerciale.
Découvrez d'autres modèles de moteurs de broche et options de refroidissement.
Demander des détails sur l'emballage du moteur uniquement et un devis
Comparez le style du corps de broche, l'interface de pince, la puissance de sortie et les configurations VFD disponibles lors de la planification d'un nouveau routeur CNC ou d'une mise à niveau de broche. Les liens ci-dessous mènent à d'autres produits de la gamme Zhong Hua Jiang.
ER11 Moteur à broche ronde de 1,5 kW
ER20 Moteur à broche ronde de 2,2 kW
ER20 Moteur à broche ronde de 3 kW

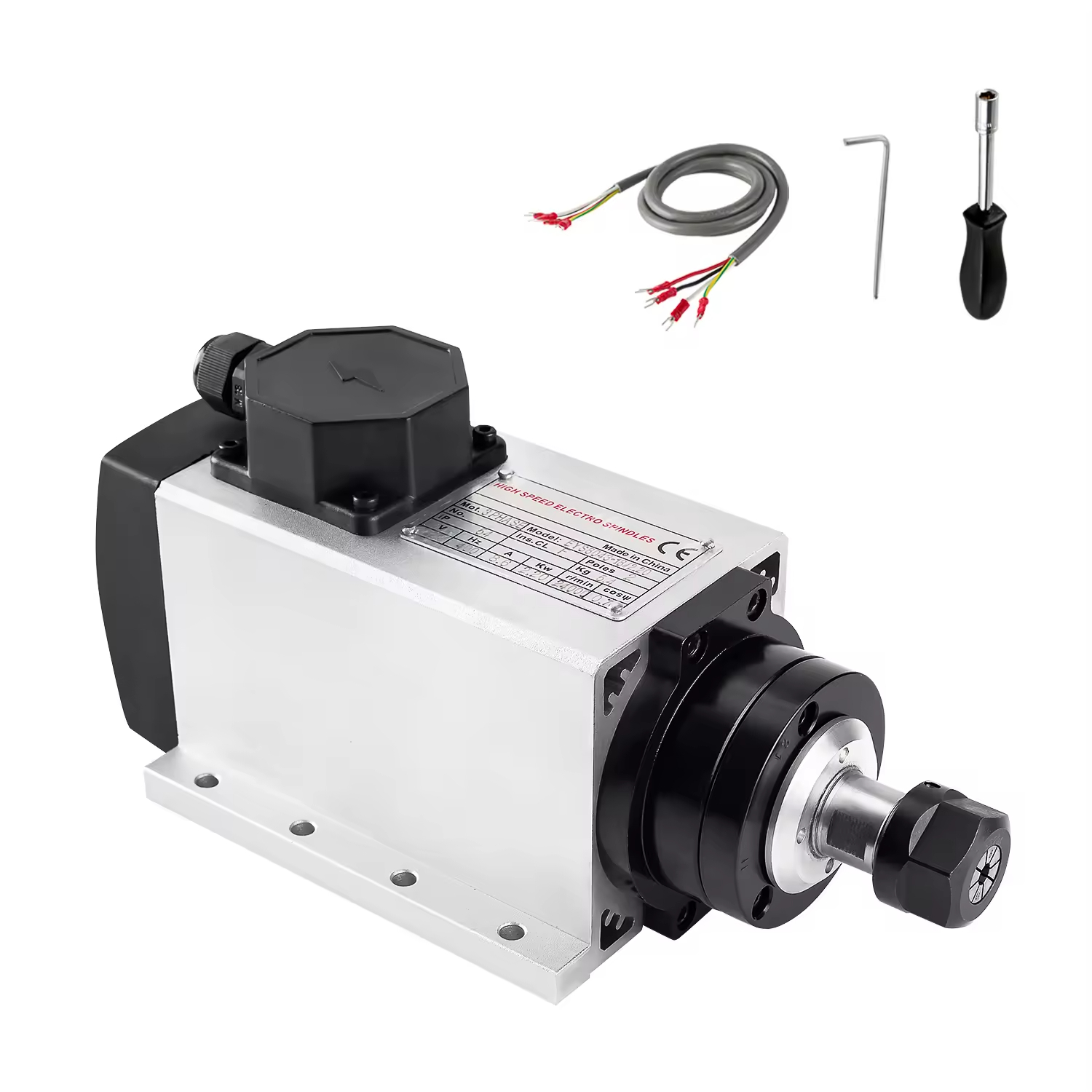

ER11 Moteur à broche carrée de 1,5 kW

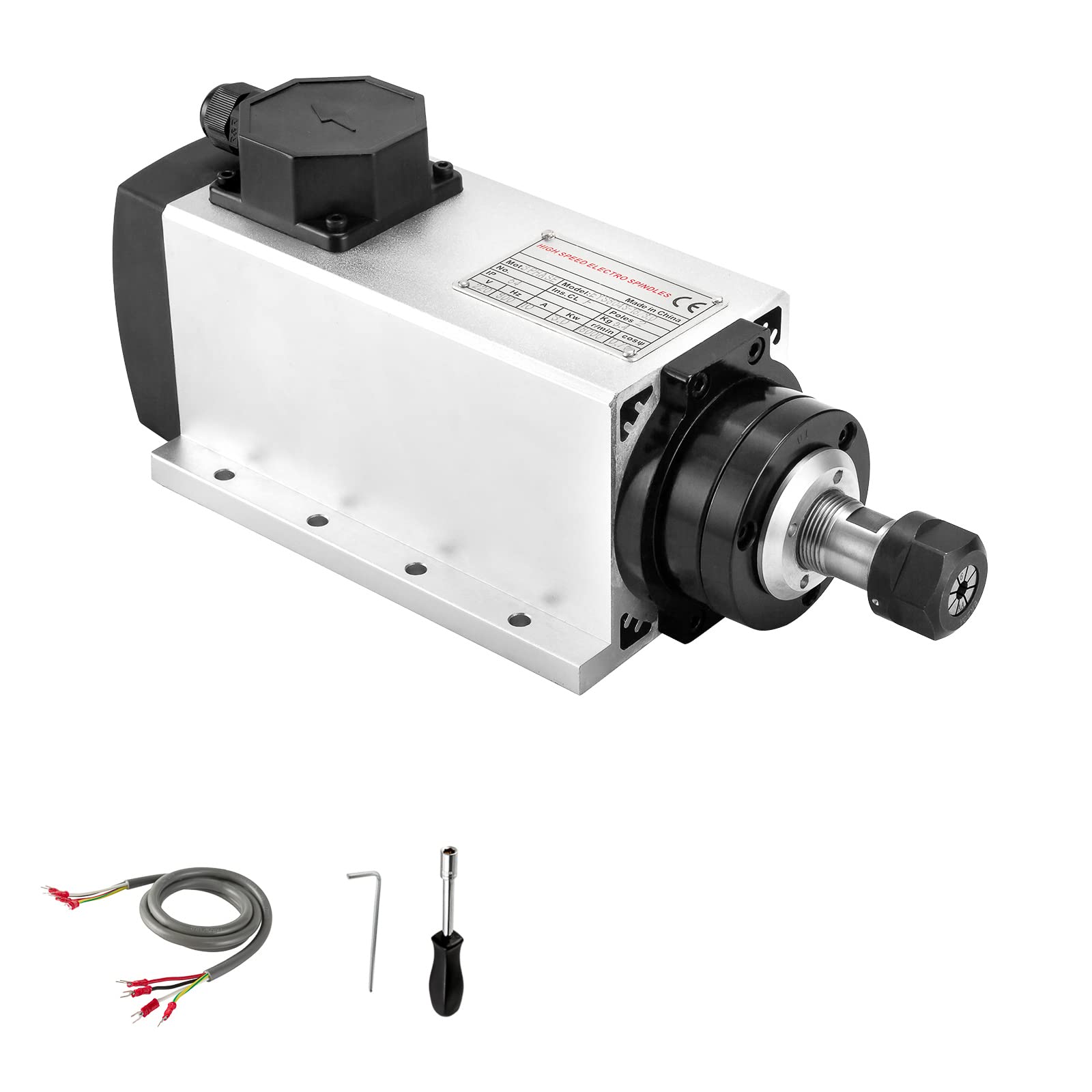

ER20 Moteur à broche carrée de 2,2 kW

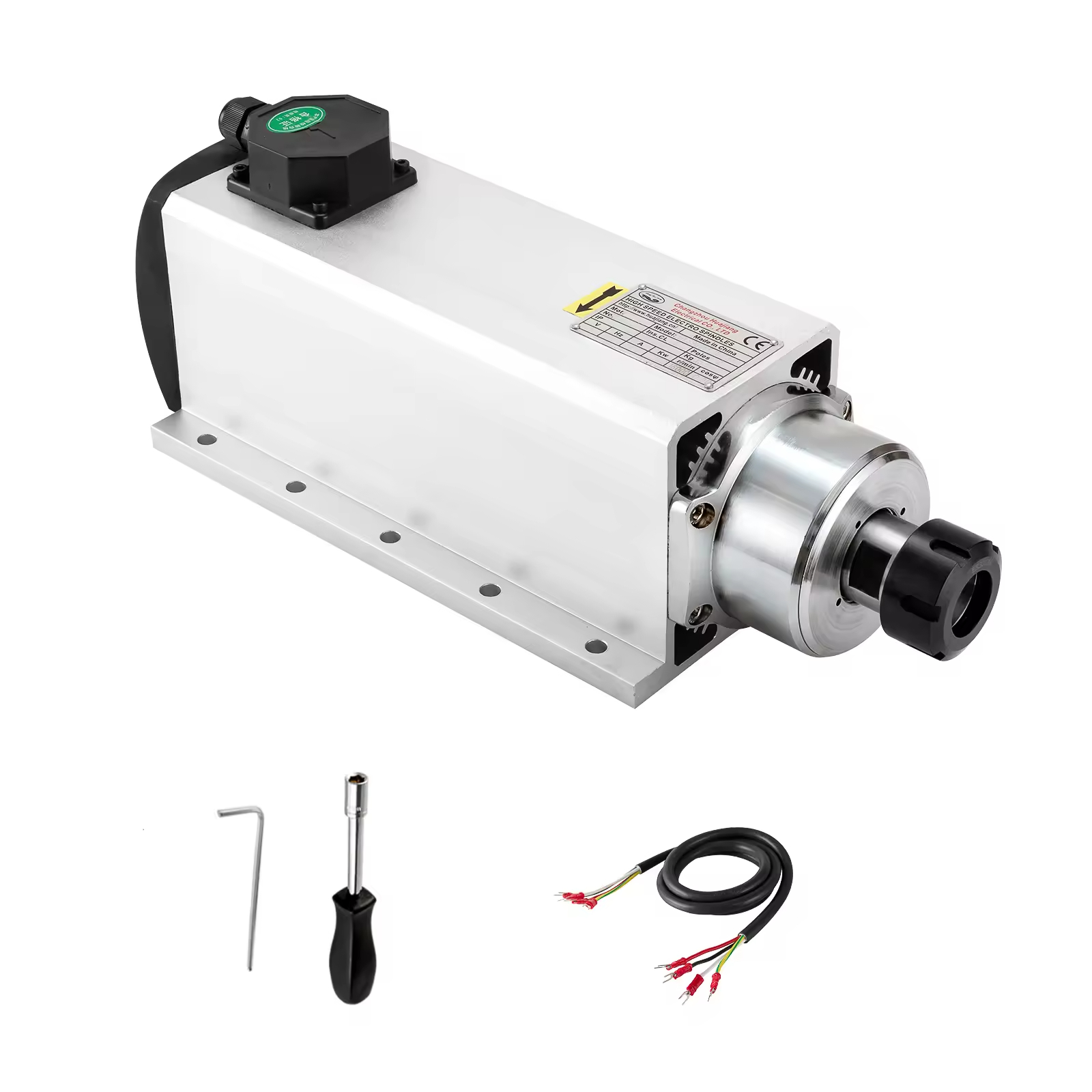

ER20 Moteur à broche carrée de 3 kW
ER25 Moteur à broche carrée de 4 kW
ER32 Moteur à broche carrée de 5 kW

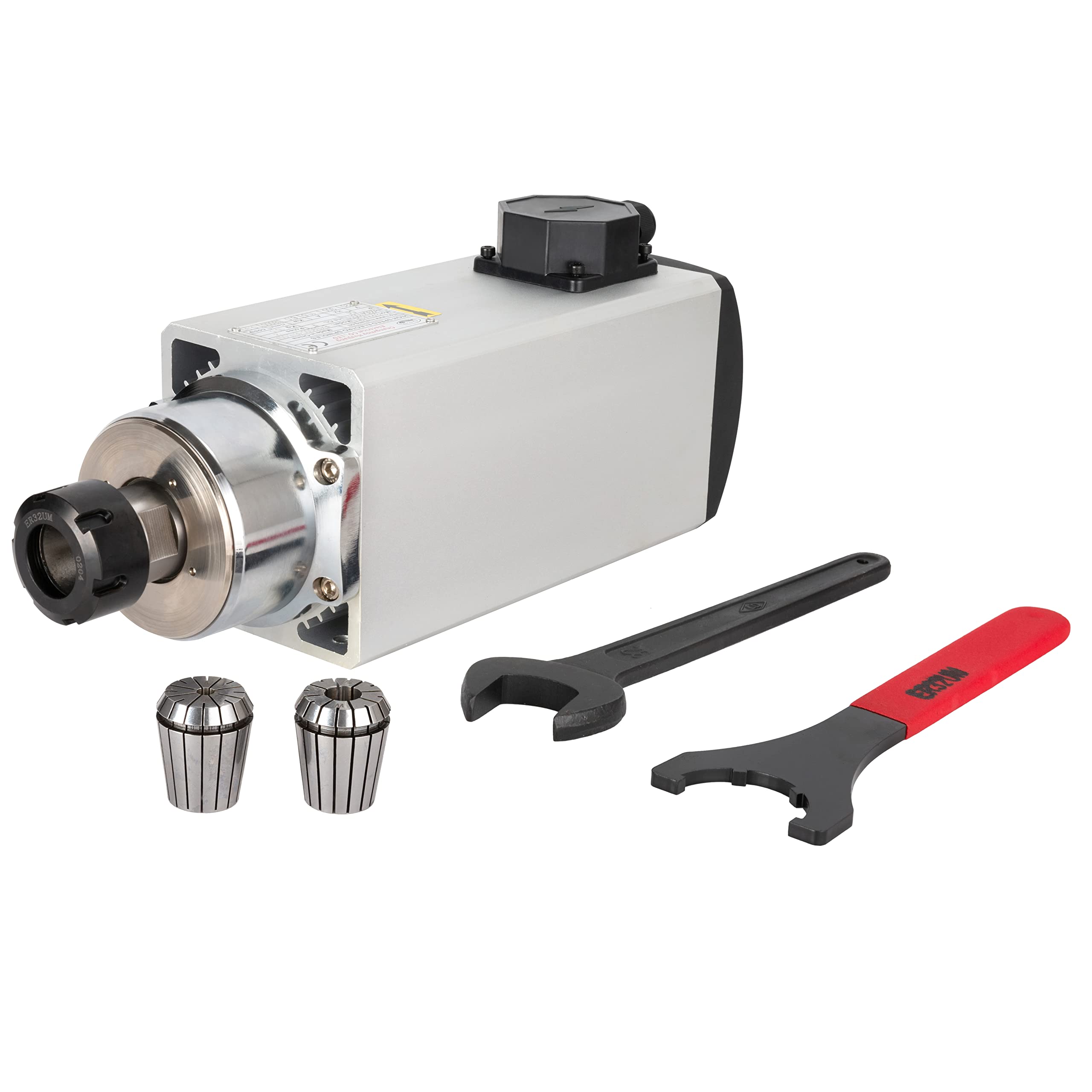

ER32 Moteur à broche carrée de 6 kW
ER32 Moteur à broche carrée de 7,5 kW
Kits de moteurs de broche ronds refroidis par air
Kits de moteurs de broche carrés refroidis par air
Huajiang décrit une histoire de fabrication commençant en 2000 avec des moteurs de broche de gravure CNC et un développement ultérieur vers des entraînements à fréquence variable et des machines de gravure. La marque Zhong Hua Jiang a été introduite en 2018 pour servir les marchés internationaux.
Les documents publiés par la société font référence à un brevet de moteur de broche refroidi par air, n° 200730184245.5. Les acheteurs qui ont besoin de documentation ou de preuves de conformité spécifiques au produit doivent demander des enregistrements à jour relatifs au modèle acheté.
Profil de l'entreprise Zhong Hua Jiang.
Pour les distributeurs, les constructeurs d'équipements OEM et les prestataires de services de machines CNC, les facteurs d'achat importants sont la compatibilité technique, le contenu clair de l'emballage, les contrôles de qualité convenus commercialement et la documentation de commande réactive.
 |
||
| Assurance qualité | Documentation et brevets | Gamme de produits et support de la marque |
 |
||
| Demandes directement en usine | Consultation technique | Planification de la livraison |
Demandez le dessin technique, la confirmation des caractéristiques du moteur, les combinaisons moteur/VFD disponibles, la configuration d'expédition et les conditions de garantie applicables lors de l'évaluation de cette broche pour des commandes répétées.
Renseignez-vous sur l'approvisionnement en gros et OEM
Zhong Hua Jiang présente également des machines de routeur CNC, notamment les modèles 3018, 3020, 3040 et 6090, des moteurs de broche supplémentaires refroidis par air et par eau, des accessoires de machines CNC, des câbles électriques blindés et des moteurs pas à pas. Demandez des informations de compatibilité au niveau des pièces lorsque vous recherchez plusieurs composants.
La société fournit ci-dessous une image générale de certification. La portée et la validité de toute approbation ou certificat individuel doivent être confirmées pour le modèle de broche spécifique et le marché de destination.
L'image suivante reproduit les commentaires des clients inclus dans la description originale du produit. Pour l'ingénierie, l'approvisionnement répété ou l'évaluation des distributeurs, demandez des échantillons de produits ou une documentation technique à jour en fonction de votre processus d'approvisionnement.
Sélectionnez une broche en fonction de la rigidité du cadre CNC, du diamètre de montage requis, de la tige de fraise, du matériau, du cycle de service et de la compatibilité VFD, et pas uniquement de la puissance nominale. L'option ronde de 65 mm ER11 est particulièrement pertinente lorsque la machine est conçue autour d'un support de broche cylindrique et de fraises de petit diamètre.
ER11 et ER16 sont des systèmes de pinces différents. ER11 est généralement sélectionné pour les queues d'outils plus petites, tandis que ER16 offre un format de pince plus grand. Le changement entre eux peut nécessiter une broche et un agencement de montage différents ; Vérifiez les exigences en matière de diamètre d’outil avant de commander.
Un modèle de 1,5 kW peut offrir une puissance nominale supérieure à celle d'une broche de 0,8 kW comparable, mais les performances de pointe dépendent de la conception de la broche, de la vitesse, du diamètre de l'outil et de la machine CNC. La taille et le poids du moteur doivent être vérifiés pour vérifier leur compatibilité avec l'axe Z de la machine.
Les conceptions refroidies par air ne nécessitent pas d'équipement de circulation d'eau, ce qui réduit les composants d'installation auxiliaires. Les modèles refroidis par eau utilisent un circuit de refroidissement séparé. L'option appropriée dépend des conditions d'installation, des exigences sonores, de l'exposition à la poussière et du cycle de fonctionnement prévu.
Envoyez les exigences de votre machine CNC
Ce produit est le moteur de broche rond refroidi par air ER11 65 mm 1,5 kW. Le matériel descriptif antérieur contient des références à un moteur de 0,8 kW ; la liste principale des produits identifie ce modèle comme 1,5 kW. Confirmez la plaque signalétique sur la variante commandée.
La liste de colisage du moteur uniquement n'identifie pas un VFD comme inclus. Un VFD compatible 400 Hz doit être sélectionné séparément, ou un kit VFD dédié peut être proposé.
Le résumé du produit publié identifie un corps rond de 65 mm et une taille de Ø65 × 268 mm. Demandez un dessin dimensionnel pour confirmer les surfaces de montage et le dégagement requis sur l'axe Z.
La plage de vitesse de fonctionnement annoncée est comprise entre 10 000 et 24 000 tr/min. Les limites de fonctionnement sûres et la fréquence VFD programmée doivent suivre la plaque signalétique du moteur et les instructions du produit.
Le fournisseur répertorie les options 110 V et 220 V. Ils doivent être traités comme des configurations spécifiques de moteur/VFD, et ne constituent pas une preuve qu'un seul moteur ou onduleur arbitraire accepte les deux entrées sans vérifier sa valeur nominale.
Vérifiez la puissance nominale du moteur, le courant, la tension de sortie, la fréquence nominale, la capacité de surcharge et l'interface VFD utilisée par votre contrôleur CNC. Le résumé principal du produit répertorie 1,5 kW, 8 A et 400 Hz.
Non. Cette broche haute fréquence nécessite un VFD approprié pour fournir au moteur la sortie à fréquence variable requise. L'installation doit être effectuée par un technicien qualifié conformément aux exigences de sécurité électrique applicables.
Utilisez des pinces ER11 dimensionnées pour la tige de l'outil et compatibles avec l'ensemble de broche. La taille ou l'assortiment exact des pinces fournies n'est pas entièrement établi par la liste de colisage du moteur uniquement ; confirmer l’inclusion avant l’achat.
Potentiellement, via une interface VFD compatible et un câblage de signal approprié. GRBL ne contrôle pas directement un moteur de broche haute fréquence et la compatibilité dépend du matériel du contrôleur et des paramètres des paramètres VFD.
La gravure sur bois, MDF et panneaux décoratifs fait partie des applications typiques. Sélectionnez les outils de coupe, la vitesse de broche, l'extraction de poussière et les paramètres d'usinage en fonction du matériau et de la machine CNC.
L'acrylique, le PVC et les plastiques similaires peuvent être traités à l'aide d'outils, d'avances et d'évacuation des copeaux appropriés. De mauvais réglages de coupe peuvent provoquer une fonte, des bords rugueux ou une surchauffe de l'outil.
Des travaux légers sur certains métaux mous peuvent être possibles avec une machine rigide et des conditions de coupe appropriées. Il n'est pas représenté comme une broche de fraisage générale en métaux lourds ; confirmer la profondeur de coupe prévue et les exigences de service.
Le moteur ne nécessite pas de pompe externe, de conduites d'eau ou de réservoir de liquide de refroidissement. Une circulation d'air et un nettoyage adéquats restent nécessaires, en particulier lors du transport de matériaux poussiéreux.
La liste principale des produits indique 3,2 kg ; d'autres descriptions sur la même page donnent des chiffres inférieurs. Confirmez le poids réel du modèle auprès du fournisseur, surtout si la capacité de charge de l'axe Z est critique.
La page d'origine affiche une image comparative décrivant un faux-rond inférieur à 0,005 mm. La méthode de test et les conditions d'acceptation n'étant pas définies, les acheteurs doivent demander un rapport d'inspection et convenir des critères de mesure du faux-rond.
La section d'emballage d'origine répertorie un moteur de broche et un câble d'aviation pré-soudé. Confirmez si les pinces, clés, colliers, connecteurs et tout autre article sont inclus dans votre devis final.
Oui, la société invite les demandes de renseignements des distributeurs et des OEM. Envoyez la tension requise, la quantité de moteur, les informations de montage, le système d'outils et la destination pour demander les conditions commerciales.
La description originale du fournisseur traite des options OEM/ODM, notamment la marque, l'emballage et les configurations techniques. La faisabilité, le MOQ, la portée de l'ingénierie et les coûts d'outillage doivent être confirmés pour la commande proposée.
Le fournisseur indique que de petites commandes d'essai peuvent être discutées et que les produits personnalisés peuvent avoir des quantités minimales différentes. Demandez le MOQ applicable dans le devis.
Le fournisseur a précédemment décrit des délais de livraison indicatifs de 3 à 7 jours ouvrables pour les produits standards et de 10 à 20 jours pour les commandes plus importantes ou personnalisées, ainsi qu'une garantie de 12 mois. Confirmez les calendriers de production actuels, la portée du produit et les conditions de garantie avant de commander.
