ER20 100 מ'מ 3KW מקורר מים עגולים
220V/380V
10000-24000 סל'ד
8.8 ק'ג
מקורר מים
ER20
3KW
10A
Ф100 מ'מ*309 מ'מ

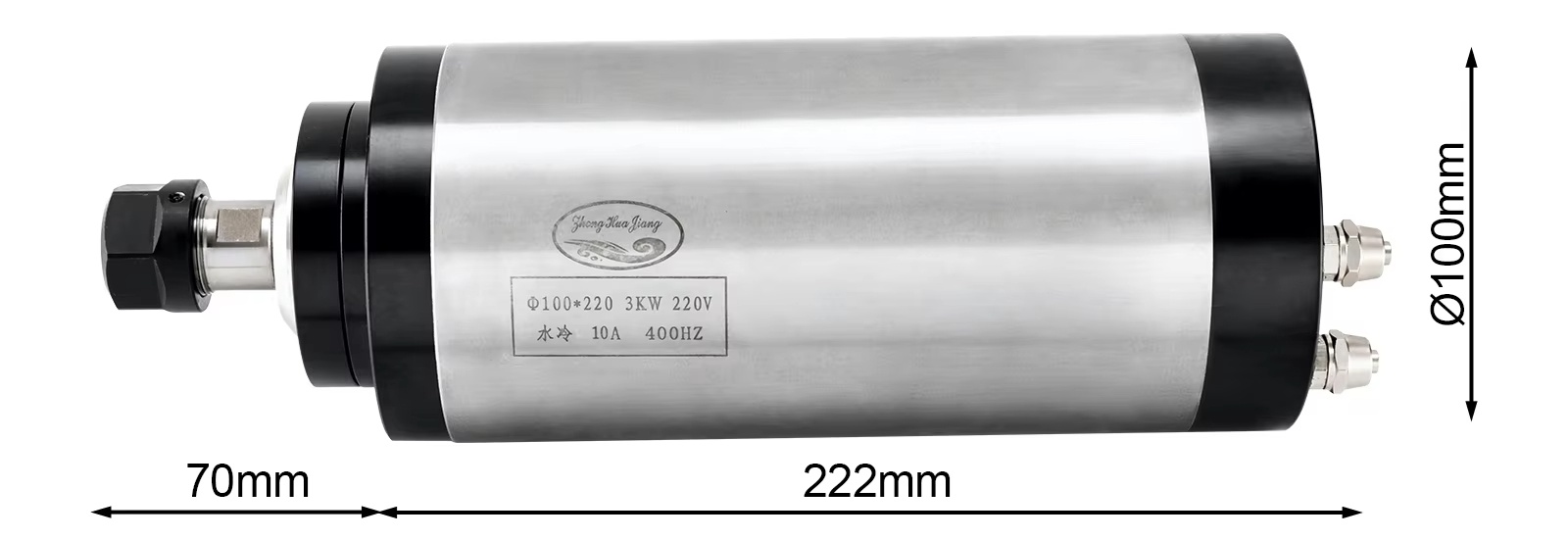

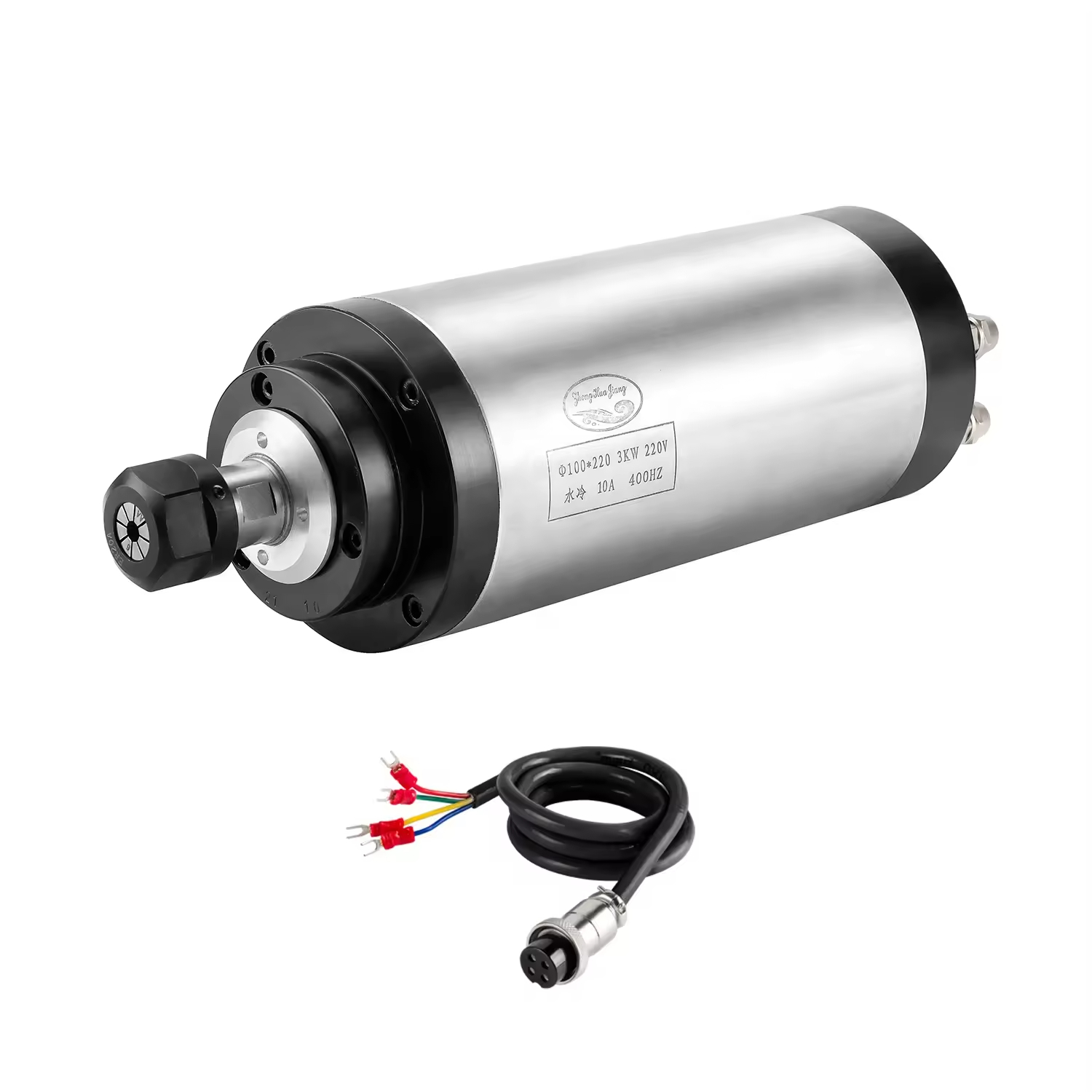

מנוע ציר CNC מקורר מים של Zhong Hua Jiang ER20 3kW כולל בית עגול של Φ100 מ'מ, ממשק אחיזת כלים ER20 וטווח מהירות פורסם של 10,000–24,000 סל'ד . עוצב עבור שילוב נתב CNC וחריטה מדויקת, הוא מוצע בגרסאות 220V ו-380V ודורש כונן תדר משתנה (VFD) בהתאמה נפרדת וציוד קירור מים במחזור.
זהו מוצר עם מנוע ציר בלבד , לא ערכת VFD. המבנה הקומפקטי, מקורר המים, מיועד לבוני מכונות, סדנאות מקצועיות, מפיצי ציוד וצוותי רכש OEM המציינים מכלול ציר CNC חלופי או חדש.
בקש הצעת מחיר עבור הציר ER20 3kW
קטעי וידאו מסופקים כהתייחסות למוצר ויזואלי. אשר את גרסת המנוע שנבחרה, רכיבי חיבור ומפרטי מכונה לפני ההזמנה.
עבור ניתוב וכרסום CNC, מנוע הציר מספק כוח סיבוב לכלי חיתוך ER20 בעל קולט. ותדר מדורג , בית ציר 3kW פלט Φ100 מ'מ 400Hz תומך בציוד CNC תואם עובד עם עץ, MDF, אקריליק, PVC ופלסטיק אחר. עיבוד קל של אלומיניום או פליז תלוי בקשיחות המכונה, פרמטרי חיתוך וכלי עבודה.
מידות המוצר שפורסמו הן Φ100 × 309 מ'מ , עם משקל מנוע מוצהר של 8.8 ק'ג . בחר תושבת ציר 100 מ'מ תואם, אפשר מקום לגוף הציר ולחיבורי הקירור, וחשבו על מסת הציר בהנעה של ציר Z ובמבנה התמיכה.
ממשק קולט ER20 מאפשר למשתמשים לבחור קולט מתאים לכל שוק כלי חיתוך. מידות הקולט והאום, קוטר הכלי המותר, מהירות העבודה המרבית ואיזון ההרכבה חייבים להתאים לכלי הנבחר הנבחר; ממשק ER20 לבדו אינו קובע גודל חותך מקסימלי אוניברסלי בטוח.
מפרט המוצר שפורסם מתמצה להלן. בדוק את לוחית השם האמיתי של המנוע בעת בחירת גרסת 220V או 380V, במיוחד עבור זרם, מתח מוצא VFD וכל הבדלים ספציפיים לדגם.
| מֶתַח | 220V/380V | 1 יחידות מנוע ציר עגול 3KW. |
| מְהִירוּת | 10,000–24,000 | 1 יחידות חוט תעופה מולחם מראש להתקנה מהירה. |
| כּוֹחַ | 3KW | ציר זה צריך להיות מצויד ב-400Hz VFD. |
| זרם חשמלי | 10A | |
| תֶדֶר | 400 הרץ | |
| KG | 8.8 ק'ג | |
| קֶשֶׁר | ER20 | |
| הִתקָרְרוּת | מקורר מים | |
| נוֹהָג | מכונות חריטה |
מידות נוספות שפורסמו: Φ100 × 309 מ'מ גודל ציר כולל; משקל מוצהר 8.8 ק'ג. רשימת המוצר מפרסמת 10A אך אינה מספקת דירוג זרם נפרד עבור כל אפשרות מתח.
אינטגרציה חשמלית: מפרטי 220V/380V מתארים תצורות מנוע זמינות. הציר חייב להיות מופעל דרך VFD בעל דירוג נכון עם יכולת פלט של 400Hz - לא מחובר ישירות לרשת AC. ודא את אספקת הכניסה של הכונן, דירוג היציאה, ההארקה, הגדרות ההגנה ואת לוחית השם של המנוע עם מתקין מוסמך.

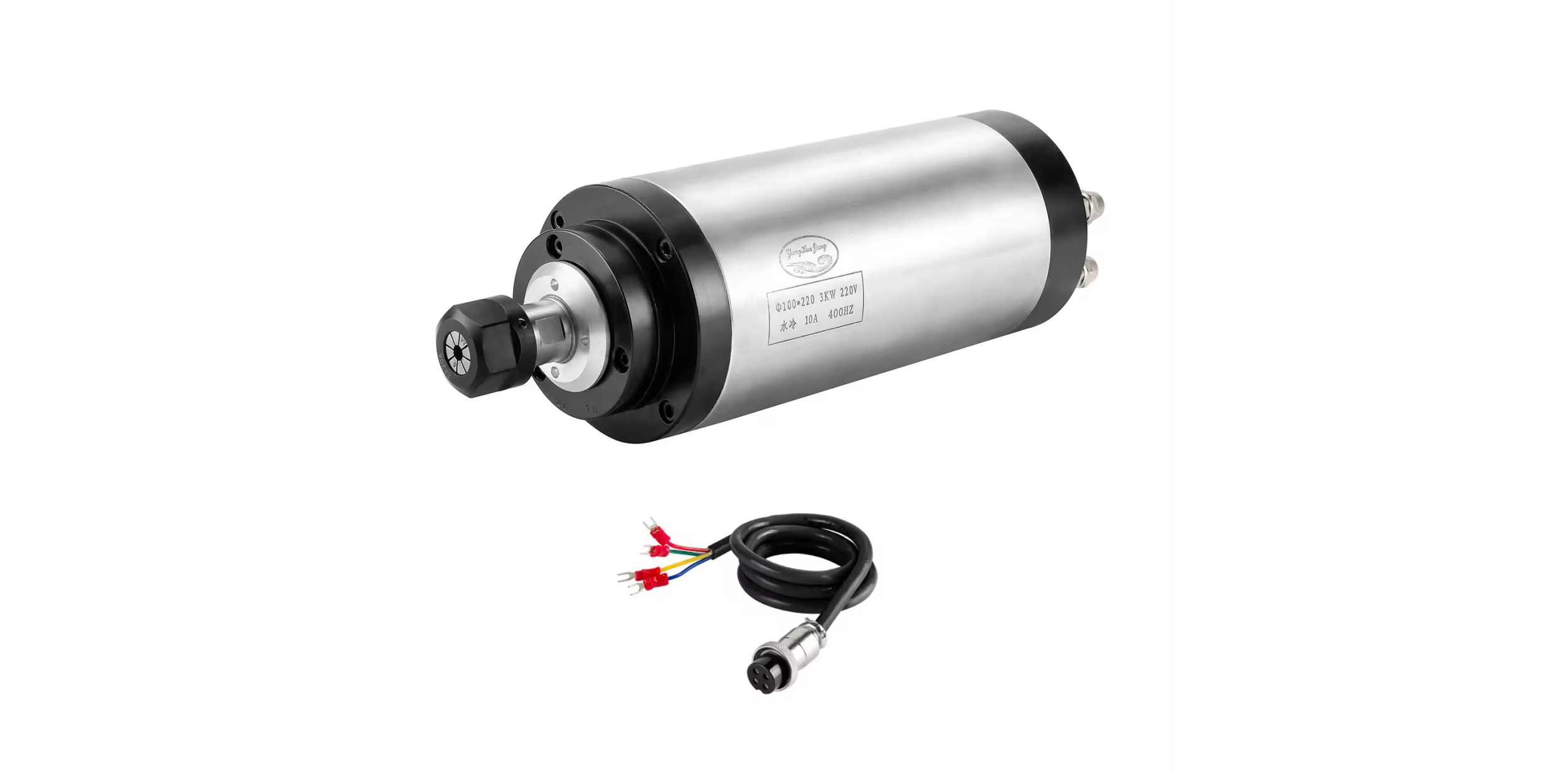

היקף אספקה: החבילה הסטנדרטית למנוע בלבד מפרטת מנוע ציר אחד וכבל תעופה מולחם מראש. ה-VFD, משאבת המים, הצינורות, מהדק ההרכבה ורכיבים אחרים אינם רשומים כתכלילים סטנדרטיים עבור פריט זה.
התאמת המכונה תלויה בחומר העבודה, עיצוב החותך, קצב ההזנה, עומק החיתוך, אחיזת העבודה, הקירור והקשיחות של מסגרת ה-CNC. המוצר נחשב בדרך כלל עבור יישומי המכונה הבאים.
עבור מכונות עיבוד עץ ב-CNC, ניתן לשלב את הציר ER20 3kW עם נתבים מתאימים לחריטה, גילוף, חיתוך, חריצים וחיתוך פרופילים. ציין את קוטר החותך ומהירות הציר כדי להתאים למין העץ, למבנה הפאנל וליכולת הזנת המכונה.
עבור יריעות אקריליות, PVC ופלסטיק, בקרת פינוי שבבים, חימום חיכוך וגימור פני השטח באמצעות גיאומטריית חותך, מהירות ציר והזנה. מעגל קירור יציב עוזר לנהל את טמפרטורת מנוע הציר; הוא אינו מחליף דרישות תהליך ספציפיות של נוזל חיתוך או חומר ספציפי.
חיתוך קל או חריטה על אלומיניום ופליז עשויים להיות אפשריים עם מכונה, חותך, אחיזת עבודה ותהליך מתאים. אשר את המומנט במהירות העבודה המיועדת וקבע הסרת שבב מתאימה וקשיחות המכונה לפני הטיפול בציר כפתרון לעיבוד מתכת.
ציר זה משלב ממשק כלי עבודה ER20, משטח הרכבה גלילי של Φ100 מ'מ וזרימת מים חיצונית. הפרטים הבאים עוזרים לבוני מכונות לקבוע את כונן הציר הנדרש, סידור הקירור וההתאמה המכנית.
המוצר מוגדר לפעולה של 400 הרץ עם טווח עבודה מפורסם של 10,000-24,000 סל'ד. השתמש ב-VFD המסוגל לתדר ולמתח החשמלי הנדרשים. אשר את מהירות הפעולה המינימלית, האצה, האטה, הגנת המנוע ושיטת הבקרה באמצעות תיעוד הכונן והמכונה.
ממשק ER20 תומך בקולטים הניתנים להחלפה עבור קוטרי שוק-כלי תואמים. ישיבה נכונה, משטחי התאמה נקיים, חלקי קולט/אגוז תואמים ונהלי הידוק מאושרים על ידי היצרן חשובים לשמירה מאובטחת ודיוק העיבוד.
VFD תואם עשוי להיות נשלט על ידי בקר CNC מתאים או PLC באמצעות ממשקים אנלוגיים או דיגיטליים נתמכים. שילוב הבקר תלוי בדגם ה-VFD בפועל, בחיווט הפקודה ובהגדרות הפרמטרים; מנוע הציר לבדו אינו מספק בקר GRBL או PLC משולב.
רשימת המוצר מזהה גרסאות של 220V ו-380V. על הקונים לציין את המתח הנקוב של המנוע הנדרש ולבקש את תצורת ה-VFD המתאימה. אין להחיל את ה-10A הרשום ללא הבחנה על כל גרסה מבלי לבדוק את לוחית השם ותיעוד המנוע שלו.
מחזור נוזל קירור חיצוני מעביר חום מבית הציר. משאבה או צ'ילר בגודל נכון, צינורות מתאימים וזרימה אמינה נדרשים במהלך הפעולה. מנע דליפות במחבר החשמל והימנע מהפעלת המנוע ללא זרימת הקירור שצוינה.
בית גלילי 100 מ'מ מאפשר התקנה עם מהדק הרכבה ציר מתאים. אשר את אורך המנוע 309 מ'מ שפורסם מול פריסת ההרכבה, מרווח הכבלים, מיקומי כניסת/יציאת מים וקיבולת עומס ציר Z.
איזון, בחירת מיסבים, מצב אחיזת הכלים והתקנת המכונה כולם משפיעים על רעש, רעידות, יציאות וביצועי חיתוך שמיש. איורי ביצועים השוואתיים אינם מחליפים שיטת בדיקה או דוח בדיקה עבור המנוע שהוזמן בדיוק.
איזון דינמי מתואר כתכונה שנועדה להפחית רעידות ורעש במהלך עיבוד CNC. הרטט הכולל תלוי גם באיזון הכלים, התאמת קולט, הרכבת ציר, מהירות ותהודה של המכונה.
תיאור המוצר מזהה עיצוב ציר בעל ארבעה נושאים. חיי המיסב תלויים בעומס הציר, איזון הכלים, מהירות הפעולה, קירור, זיהום ותחזוקה; לא ניתן להניח מכפיל חיי שירות קבוע עבור כל יישום.
| דוגמה לציר Zhong Hua Jiang | השוואה להמחשה |
 |
 |
| דוגמה שפורסמה: התרחקות מתחת ל-0.005 מ'מ | השוואה להמחשה: 0.05 מ'מ |
השוואת המוצרים המאוירת מתייחסת לנזילות מתחת ל-0.005 מ'מ כדוגמה שפורסמה. למפרט רכישה, בקש את מיקום המדידה המדויק, הגדרת הכלי או סרגל הבדיקה, תנאי הסביבה וההפעלה, שיטת המדיד וסובלנות הקבלה של הציר שהוזמן.
כבל התעופה שסופק תומך באינטגרציה חשמלית, אך יש לאשר זיהוי פינים נכון, הארקה מגן, ניתוב כבלים והתקנת VFD לפני ההפעלה. בדוק את זרימת הקירור ואת כיוון סיבוב הציר לפני התקנת כלי חיתוך כלשהו.
רשימת החבילות הסטנדרטית מזהה מנוע ציר אחד 3kW עגול מקורר מים וכבל תעופה אחד מולחם מראש. דרושים 400Hz VFD מתאים וציוד חיצוני לקירור מים עבור התקנה תקינה ואינם מצוינים כחלק מתצורה סטנדרטית זו של מנוע בלבד.
| 1x | 1 יחידות 3KW מנוע ציר מקורר מים עגול. |
| 1x | 1 יחידות חוט תעופה מולחם מראש להתקנה מהירה. |
| מנוע ציר מקורר מים זה צריך להיות מצויד ב-400Hz VFD |
לפני הרכישה, אשר אם קולטים ER20, אום קולט, מהדק 100 מ'מ, צינורות נוזל קירור, משאבת מים, VFD או חיווט נוסף מצוינים כפריטים אופציונליים. צילומי האריזה מציגים סידורי אריזת המוצר ואינם גוברים על התוכן הכתוב הרשום עבור מנוע זה.
בדוק את תכולת החבילה וחלקי חילוף
בחר את הגרסה המנועית בלבד כאשר למכשיר שלך כבר יש 400Hz VFD מדורג נכון, לולאת קירור וחומרת הרכבה. ערכת ציר ו-VFD המצוינת בנפרד עשויה להיות נוחה יותר לבניית מכונה חדשה, אך יש לאשר את האביזרים הכלולים בה מרשימת הערכה הספציפית.
| רְכִיב | מוצר זה לציר בלבד | ערכת VFD מוצעת בנפרד |
| מנוע ציר | כלול: מנוע ER20 מקורר מים 3kW | כלול בכפוף לתצורת הערכה |
| כבל תעופה | כלול: עופרת מולחמת מראש | אשר את מפרט הכבל |
| VFD / מהפך | לא מופיע באריזה סטנדרטית למנוע בלבד | כלול בערכת VFD מותאמת אם צוין |
| משאבת מים וצינורות | לא מופיע באריזה סטנדרטית למנוע בלבד | אשר את תכולת הערכה שנבחרה |
| מהדק Φ100 מ'מ ואביזרי ER20 | אשר בנפרד | אשר את תכולת הערכה שנבחרה |
בקש הצעת מחיר מנוע או ערכת VFD
השווה מנועי ציר מקוררים במים ER11 ו-ER20 על פני דרגות הספק, גדלי דיור ואפשרויות אספקה. כרטיסי המוצר למטה מקשרים לרישומים נוספים של מנוע בלבד וערכת VFD.
Zhong Hua Jiang מציגה את היסטוריית החברה שלה מתחילה בייצור ציר חריטת CNC בשנת 2000, ואחריה מוצרי VFD ומכונות CNC. המותג Zhong Hua Jiang הוצג בשנת 2018. קונים יכולים לבקש תיעוד מוצר טכני ולדון בדרישות ייצור, מפיץ ו-OEM עם צוות המכירות.
החברה מתארת ניסיון בייצור מנועי ציר CNC וציוד CNC קשור. עבודת הפטנטים המתוארת בפומבי כוללת מוצרי ציר מקורר אוויר; אין לפרש מידע כזה ברמת החברה כפטנט או אישור עבור כל דגם מקורר מים.
Huajiang מדווח על פעילות מכירות בינלאומית. קוני OEM ומפיצים עשויים לבקש שרטוטי מוצרים, מפרטי ייצור, מידע בקרת איכות ותנאי משלוח החלים על תצורת הציר שנבחרו.
צור קשר עם Zhong Hua Jiang עבור אספקת OEM
עבור יצרני ציוד ומפיצים תעשייתיים, קשרי הספק צריכים לכסות בחירת מוצר, תיעוד בדיקה, מקורות אביזרים תואמים, תקשורת שירות ולוגיסטיקה ספציפית להזמנה.
 |
||
| אבטחת איכות ביצועים באיכות מעולה בקרת איכות קפדנית | פטנטים ותיעוד מספר פטנטים למנועי ציר מקוררים באוויר | ערך מותג נוסף מותג ומגוון מוצרים מבוססים |
 |
||
| מחיר סביר מכירה ישירה במפעל מקורות ישירים במפעל | שירות במשרה מלאה תמיכה טכנית מקצועית שירות לקוחות צמוד ומהיר | תיאום משלוחים מועד משלוחים ספציפי להזמנה פרטי משלוח בתיאום |
להזמנת רכש רשמית, אשר את גרסת המנוע המדויקת, המתח, קריטריוני הבדיקה הנדרשים, כל תיעוד רלוונטי, זמן אספקה, תנאים מסחריים והיקף התמיכה הטכנית בהצעת המחיר.
Zhong Hua Jiang מפרט מכונות נתב CNC כולל סדרות 3018, 3020, 3040 ו-6090; בחר כוח ציר והתאמה מכנית בהתאם למכונה הנבחרת.
מנועי ציר מקורר מים ומקורר אוויר מוצעים במספר דרגות כוח וממשקי כלי עבודה עבור יישומי CNC שונים.
תושבות ציר, רכיבי קירור מים, בדיקות Z, מתגי גבול ורכיבים הקשורים לבטיחות עשויים להיות מוערכים לצד דרישות שילוב המכונה.
ניתן לבחור כבלים חשמליים מסוככים וסוגי שרשרת כבלים על ידי התחשבות בהתקנת ה-VFD, פריסת החיווט וסביבת ההפעלה.
מנועי בקרת תנועה תומכים במיקום ציר בציוד CNC ויש לבחור אותם כך שיתאימו לדרישות הבקר, ההנעה והעומס של המכונה.
התמונה למעלה מציגה תיעוד החברה המוצג בדף המוצר. שאל את הספק אילו מסמכים חלים על דגם מנוע הציר המדויק, וריאנט המתח המוזמן ושוק היעד לפני שתסתמך על תביעת התאמה ספציפית.
תמונות משוב לקוחות מוצגות להתייחסות כללית למוצר. בקש מידע בדיקה ספציפי לתצורה או דוגמאות יישומים בעת הערכת פרויקט OEM.
זהו מנוע ציר CNC ליישומי ניתוב, חריטה, גילוף וכרסום. חלקי עבודה אופייניים כוללים עץ, MDF, אקריליק, PVC ופלסטיק אחר. עבודה קלה על אלומיניום או פליז דורשת כלי עבודה מתאימים ומכונת CNC קשיחה ומוגדרת כהלכה.
דף זה מתאר תצורה של מנוע ציר בלבד. החבילה שפורסמה כוללת מנוע אחד 3kW ומוביל תעופתי מולחם מראש. ה-VFD התואם וציוד הקירור במחזוריות אינם רשומים כתכלילים סטנדרטיים.

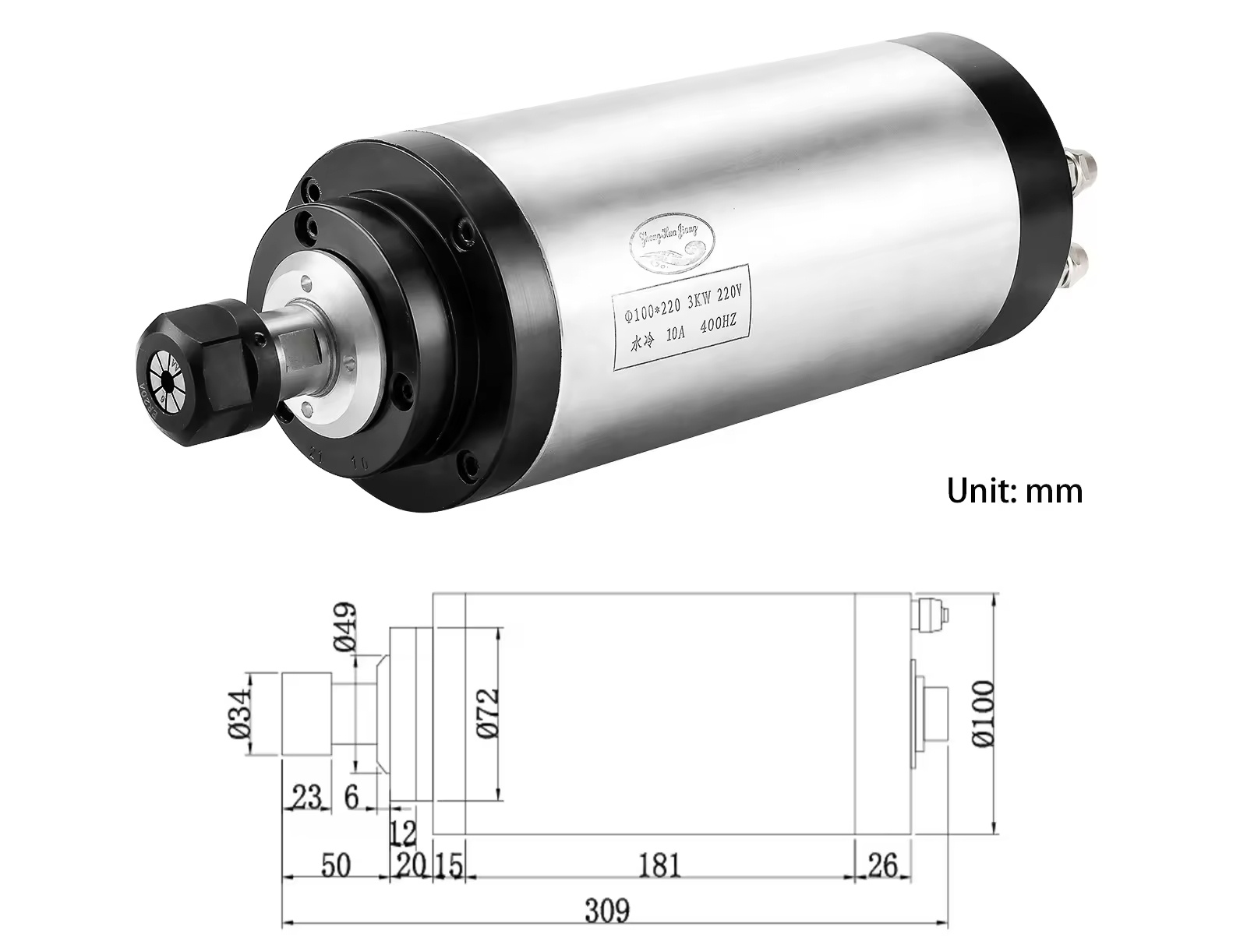

רישום היצרן מציין בית עגול של Φ100 מ'מ ומידות כוללות של Φ100 × 309 מ'מ. אשר את שרטוט הממדים ומרווחי ההרכבה מול המכונה שלך לפני ההזמנה.
המוצר מופיע בתור מנוע ציר CNC 3kW. בחר את רכיבי הכונן וההתקנה תוך שימוש במידע המתח והזרם בפועל מלוחית המנוע שנבחרה.
כֵּן. רשימת המוצר מזהה גרסאות 220V ו-380V. ציין את מתח המנוע הרצוי בעת בקשת הצעת מחיר ואשר את מתח המוצא התואם של VFD וזרם לוחית השם.
העמוד שפורסם מפרט 10A אך אינו מפריד בין זרם לפי וריאנט מתח מנוע. לתכנון חשמלי או אישור רכישה, השג את הערך הנוכחי הנקוב עבור גרסת המנוע המדויקת.
התדר המדורג שפורסם הוא 400 הרץ. בחר VFD המסוגל לתדר המוצא הנדרש ותואם לדירוג ההספק, המתח והזרם של המנוע.
לא. ציר זה בתדר גבוה נועד להיות מופעל באמצעות VFD בעל דירוג נכון. יש לבצע חיבור והארקה חשמליים בהתאם לתיעוד המנוע, הכונן והמכונה.
דף המוצר נותן 10,000–24,000 סל'ד. תנאי ההפעלה המותרים תלויים בגרסת המנוע שנבחרה ובהגדרת VFD; אשר את המגבלות הרלוונטיות לפני השימוש.
השתמש רק בכונן שטווח תדר המוצא שלו ודירוגי חשמל אחרים עומדים בדרישות הציר בפועל. כונן מוגבל לתדר רשת רגיל אינו יכול לספק את פעולת ה-400Hz שפורסמה.
ER20 מזהה את ממשק הקולט. השתמש בקולט ובאום תואם בגודל מתאים עבור כל שוק כלי, וודא את קוטר החותך, האיזון ומהירות הפעולה המותרת.
החבילה שפורסמה למנוע בלבד מפרטת את הציר והעופרת התעופה המולחמת מראש. תוכן קולט ER20 אינו מזוהה בנפרד ברשימת החבילות; אשר את המידות הנדרשות בעת ההזמנה.
לא רשום בקר VFD או CNC משולב. פונקציות מהירות והפעלה/עצירה דורשות סידור כונן ובקרה תואם בנפרד.
בקר CNC מתאים או PLC עשוי להנפיק פקודות ל-VFD תואם דרך ממשק הבקרה הנתמך של הכונן. ודא את החיווט והפרוטוקול של הבקר ל-VFD עבור הציוד הספציפי שלך.
כֵּן. נדרש סידור זרימת נוזל קירור חיצוני מתפקד. יש לבחור את המשאבה, הצינור, מאגר נוזל הקירור או הצ'ילר כך שיתאימו לדרישות הקירור של הציר.
אין להפעיל ציר מקורר מים ללא זרימת הקירור הנדרשת על ידי היצרן שלו. בדוק את הזרימה, מצב הצינור והגנה מפני דליפות לפני ההפעלה.
השתמש במהדק או מכלול הרכבה התואם לגוף ציר עגול של Φ100 מ'מ. בדוק את כוח ההרכבה, המרווח ואת משקל הציר מול עיצוב ציר ה-Z של המכונה.
רישום היצרן מציין 8.8 ק'ג למנוע הציר. יש לאפשר את המסה של המהדק, הכבלים וכל אביזרים מותקנים אחרים במהלך תכנון המכונה.
חריטת עץ, ניתוב, חריצים וחיתוך פרופילים הם יישומים נפוצים, בכפוף לכלי עבודה מתאימים, הזנות, מהירויות וקשיחות מכונה.
זה יכול להיות מוערך עבור אקריליק, PVC וחומרים פלסטיים דומים. גיאומטריית הכלים וקצבי ההזנה צריכים לשלוט בהתכה, גימור הקצוות והסרת השבבים.
עיבוד קל עשוי להיות אפשרי כאשר בחירת כלי, הזנות, מהירויות, קשיחות וקירור תהליך מתאימים. נתון ההספק של 3kW לבדו אינו מספיק כדי להכשיר את המכונה להסרת מתכות כבדות.
חומר ההשוואה של הספק מציין כדוגמה התרחקות מתחת ל-0.005 מ'מ. אשר את מיקום הבדיקה, ההגדרה, שיטת הבדיקה וסובלנות הקבלה עבור התצורה שהזמנת.
תיאור המוצר מתייחס למבנה בעל ארבעה נושאים. בקש את תצורת המיסב המדויקת או השרטוט אם זו דרישת רכישה.
לא ניתן להסיק חיי שירות אוניברסליים מהטקסט הפרסומי שפורסם. חיי המיסבים והמנוע בפועל משתנים בהתאם לעומסי חיתוך, מהירות, קירור, זיהום ותחזוקה. בקש את תנאי האחריות המסחרית החלים.
בדרך כלל יש צורך ב-VFD תואם, תושבת 100 מ'מ, ציוד זרימת נוזל קירור וחיווט מתח/בקרה מתאים בנוסף לציר. אשר אילו אביזרים כבר מותקנים במכונת CNC.
החלפה אפשרית רק אם קוטר ההרכבה של 100 מ'מ, אורך המנוע של 309 מ'מ, המשקל, מערכת הכלים, תפוקת ה-VFD וחיבורי הקירור תואמים למכונה.
ציין את דגם מכונת ה-CNC, שרטוט ההתקנה, המתח הנדרש, זמינות הכונן, חומר העבודה, סוגי החותך, כמות שנתית או אצווה, מדינת היעד וכל דרישות הבדיקה.
כֵּן. מפיצים ומשווקים עשויים להגיש כמויות נדרשות, גרסאות מתח ומידע יעד לקבלת הצעת מחיר ספציפית להזמנה.
MOQ, זמינות מלאי ולוחות אספקה תלויים בתצורה שנבחרה ובכמות ההזמנה. בקש אישור בכתב לפני ההזמנה.
12 חודשי אחריות וסיוע טכני מסומנים למנוע הציר. אשר את הכיסוי, החרגות והתמיכה הזמינה עבור המשלוח הספציפי בהצעת המחיר ובתנאי המכירה של הספק.
השתמש בדף יצירת הקשר של Zhong Hua Jiang וספק את הגרסה הרצויה של 220V או 380V, יישום, דרישות VFD וכמות רכישה כדי שהספק יוכל לבדוק את התצורה.
