ER20 2.2KW 110V/220V/380V ערכת מנוע ציר שקט מקורר מים עם VFD למכונת חריטה בנתב CNC

ER20 2.2kW מקורר מים ציר CNC VFD ערכת וידאו

סרטון זה מספק הדגמה כללית של ציר. בדוק את המפרטים ואת התצורה המדויקת שסופקה עבור ערכת ER20 2.2kW זו.

Zhong Hua Jiang CNC קטלוג מוצרים (PDF)

  קטלוג מכונות נתב CNC 2025.pdf

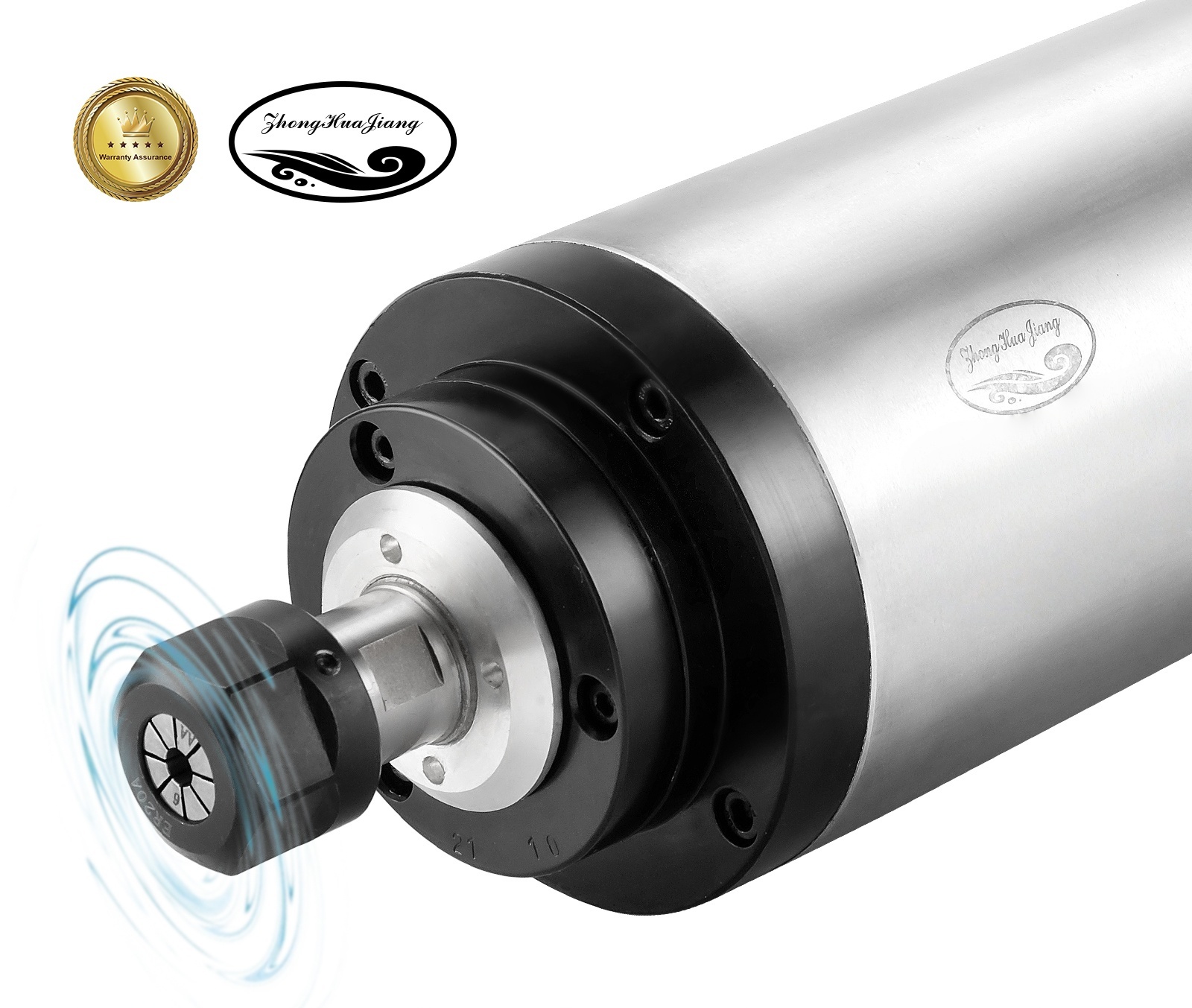

ER20 80mm 2.2kW מנוע ציר מקורר מים ערכת VFD

ערכת Zhong Hua Jiang ER20 2.2kW מנוע ציר מקורר מים VFD משלבת ציר CNC עגול 80 מ'מ עם כונן תדר משתנה של 2.2kW והאביזרים המפורטים בטבלת החבילה למטה. מיועד ליצרני נתבי CNC, משווקי ציוד וסדנאות מקצועיות, הוא תומך בהחלפת ציר ובבניית מכונות CNC חדשות.

מערכת אחיזת הכלים ER20 מתאימה לקולטים הניתנים להחלפה עבור גדלי שוקי חותך שונים. רשימת המוצר מזהה טווח מהירות ציר של 10,000–24,000 סל'ד, קוטר הרכבה Φ80 מ'מ ומארס מקורר מים המיועד לפעולה עם מערכת מחזור נוזל קירור מתוחזקת כהלכה.

הערכה המתועדת מכילה מהדק הרכבה, משאבת מים, צינור 5 מ', מבחר קולט ER20, מקדחים, כבל תעופה, כבל חשמל ושני מפתחות בנוסף למנוע והמהפך. קניית פריטים אלה כסט מוגדר אחד יכול לפשט את בחירת הרכיבים, בכפוף לאישור הדירוגים החשמליים של כל פריט שסופק.

עבור מקורות מפיצים, הרכבת מכונה לייצור או הזמנות חוזרות, ספר ל-Zhong Hua Jiang את גרסת המתח הנדרשת, אספקת קלט VFD, דגם בקר CNC, מעטפת ההתקנה והכמות הצפויה. יש לבדוק מפרטים סופיים, אביזרים ופרטי משלוח מול הצעת המחיר בכתב.

בקש הצעת מחיר של ערכה מקוררת מים ER20 2.2kW

2.2kW ערכת ציר ER20 מפרטים ותכולת החבילה

החבילה שפורסמה כוללת ציר עגול אחד של Φ80 מ'מ 2.2kW, VFD אחד של 2.2kW, מהדק אחד של Φ80 מ'מ, משאבת מים, 5 מ' של צינור, 13 קולטים ER20 המתוארים כ-1-13 מ'מ, עשרה מקדחים המתוארים כ-0.8-3 מ'מ עם 1/8 אינץ' ושני שקעים, תיל ושני חוטים. הציר רשום כ-Φ80 × 289 מ'מ ובערך 5.2 ק'ג.

1x	Ф80 מ'מ 2.2KWמנוע ציר עגול
1x	מהפך VFD 2.2KW
1x	Ф80 מ'מ תושבת מהדק
1x	משאבת מים
1x	צינור מים 5 מטר
13x	קולטים ER20 (1 מ'מ-13 מ'מ)
פי 10	מקדחים (0.8-3 מ'מ, 1/8' שוק)
1x	חוט תעופה
1x	חוט חשמל
2x	ברגים

גודל מנוע ציר: Ф80 מ'מ*289 מ'מ

משקל ציר: 5.2 ק'ג

רשימת עמודים לבחירת ציר, VFD ומערכת קירור

בדוק את גורמי התאימות הבאים לפני שילוב החבילה בנתב CNC חדש או החלפת ציר קיים.

אשר את דירוגי מתח המנוע, VFD ומשאבה

יישומי ניתוב CNC, חריטה ועיבוד קל

ניתוב עץ CNC, חיתוך וגילוף MDF

אקריליק, פלסטיק וייצור שלטים

עבודת מתכת קלה לא ברזלית מתאימה

תמונות היישום מציגות חומרי עבודה מייצגים של CNC. ביצועי החיתוך תלויים במכונה בפועל, בהגדרות הציר, בכלי עבודה, בהחזקת העבודה ובחומר.

דון בשילוב נתב CNC

מאפיינים עיקריים של ערכת ציר ER20 2.2kW מקורר מים

הציר המקורר במים 2.2kW, מערכת ההידוק ER20 והמהפך התואם נועדו לתפקד כמערך כונן חיתוך וחריטה ב-CNC. המשאבה והצינור מהווים חלק ממעגל הקירור, אשר חייב להזרים נוזל קירור לפני הפעלת הציר.

מהדק הרכבה Φ80 מ'מ וקולטים ER20 מזוהים בתכולת הערכה הסטנדרטית. אשר את קיבולת הטעינה של ציר Z, את טווח שוקי החותך ואת המקום הדרוש עבור בית ציר, מחברי כבלים וקווי מים לפני בחירת ערכה זו כשדרוג מכונה.

תיאור המוצר מתייחס לאיזון דינמי, מיסבים מדויקים והגדרות VFD מתוכנתות מראש. אלו הן תכונות המתוארות על ידי הספק; עבור יישומים מבוקרים סובלנות, בקש את שרטוט המנוע הנוכחי, קריטריוני הבדיקה ואת ה-VFD והמפרטים החשמליים הרלוונטיים.

תכונות הנדסיות של הציר וערכת ה-VFD

כולל VFD 2.2kW ובקרת מהירות

מהפך VFD אחד 2.2kW כלול. הרשימה מתארת ​​את הפרמטרים שלו כמוכנים עבור הציר, אך עדיין נדרשת הזמנת חשמל לאימות מתח אספקה, מתח מוצא, זרם ותדירות מדורג של מנוע, כיוון סיבוב וחיווט בקרה.

ER20 קולטים וחותך שוק בחירת

מערכת קולט ER20 מציעה אחיזת כלים ניתנת להחלפה עבור שוקי חותך שונים. טבלת הערכה מפרטת 13 קולטים בטווח של 1-13 מ'מ; קונים עם גדלי חותך מוגדרים צריכים לבקש את פירוט הקולט המדויק ולוודא תאימות עם כל כלי חיתוך.

תאימות בקר CNC ובקרה VFD

בקרת הפעלה, עצירה ומהירות VFD עשויה להיות משולבת עם בקר מכונה באמצעות מסופי בקרה נתמכים או ציוד ממשק מתאים. תאימות הבקר תלויה בדגם ה-VFD המסופק ובמערכת ה-CNC, לא רק בציר ER20 עצמו.

גרסאות מנוע ו-VFD 110V / 220V / 380V

הרישום שפורסם מציע אפשרויות 110V, 220V ו-380V ומציג 8.5A כערך נוכחי של המוצר. יש לאשר זרם מדורג, מתח כניסה ומוצא VFD עבור הגרסה שנבחרה; מתח משאבת המים אינו מצוין בטבלת האריזה ויש לאשר אותו בנפרד.

טווח מהירות ציר: 10,000–24,000 סל'ד

הציר מתואר לפעולה של 10,000-24,000 סל'ד. רישום ציר עצמאי 2.2kW ER20 מקורר מים מציין 400Hz; ודא את לוחית השם של ציר הערכה ומגבלות המהפך בפועל לפני הזנת הגדרות תדר או בחירת סולם מהירות הבקר.

גוף ומעגל קירור מקורר מים 80 מ'מ

המארז המקורר במים Φ80 מ'מ מופיע באורך כולל של 289 מ'מ ומשקל ציר של כ-5.2 ק'ג. זרימת נוזל קירור, חיבורי צינור, מאגר מתאים ומניעת נזילות הם שיקולים הכרחיים לפעולת CNC רציפה.

בקש שרטוטים ומפרטים של ציר ER20

ביצועים ובנייה של ציר CNC מקורר מים ER20

איזון, אחיזת כלים ובקרת רעידות

איזון דינמי, השבת קולט, אורך הכלי וקשיחות המכונה המארח משפיעים כולם על הרטט ועל איכות השטח המוגמר. עבור עבודה עם סובלנות קרובה, העריכו את מכלול הכלים המסתובב המלא במקום להניח שבניית הציר בלבד קובעת את הדיוק.

צירים מקוררים במים עדיין דורשים הרכבה קפדנית של ציר, הידוק כלים, ניתוב כבלים ובדיקות זרימת נוזל קירור. הזנות ומהירויות מתאימות תלויות בכלי החיתוך, החומר והקשיחות של מכונת ה-CNC השלמה.

קירור ציר נכון ובחירת חותך יכולים להפחית עומס חום מיותר במהלך העיבוד. בדוק קולטים, שמור את הכלים בדירוג המהירות המותר וודא שמעגל נוזל הקירור פועל לפני תחילת העיבוד.

תצורת מיסבים ותחזוקה

הספק מתאר הסדר בעל ארבעה מיסבים עם מיסבי פלדה משודרגים ומבנה מתפתל נחושת. יש לבדוק את סדרת המיסבים המדויקת, השימון והעומסים הציריים והרדיאליים המותרים עם היצרן היכן שהם משפיעים על קבלת הציוד.

חיי השירות תלויים בתנאי ההפעלה לרבות איזון הכלים, עומס, טמפרטורת נוזל הקירור, תחזוקה והגדרה נכונה של המהפך. הטקסט התיאורי המקורי כולל הצהרת חיים אינדיקטיבית; לבקש תנאי הפעלה מוסכמים במקום להתייחס לזה כאורך חיים קבוע.

השתמש במתקן קשיח ומיושר כהלכה כדי למנוע עומס נוסף כתוצאה מחוסר יישור או רטט של המכונה. בדוק את חיבורי הכבלים והקירור במרווחי תחזוקה מתוכננים.

עבור שילוב OEM או הסמכה למפיץ, אשר את חובת היישום, שעות ההפעלה ונוהלי תחזוקה. יש להסכים בכתב על כל דרישת חיים או ביצועים מובטחים.

ההשוואה היא דוגמה לספק. קבלה מדויקת מחייבת קולט מוסכם, סרגל בדיקה, מיקום מדידה ותנאי מדידה; ערכי מתחרים גנריים אינם מאומתים באופן עצמאי.

יציאת ציר ואימות איכות

השוואת הספקים שלהלן מציגה התייחסות ליציאה של פחות מ-0.005 מ'מ לעומת ערך השוואה גנרי של 0.05 מ'מ. מיקום הבדיקה, כלי ההתייחסות, שיטת המדידה והתנאים אינם מצוינים; לקבלת, בקש שיטת בדיקה מוגדרת ונתוני בדיקה בודדים.

יציאת קצה הכלי בפועל מושפעת מהציר, קולט ER20, שוק החותך, מצב ההידוק ומיקום המדידה. מפרט צריך לזהות את הגדרת הבדיקה במקום לצטט ערך בודד ללא הקשר.

ההשוואה שפורסמה היא המחשה; זה לא קובע שלכל ציר חלופי יש קריאה של 0.05 מ'מ. בדוק את הציר שהוזמן בפועל תחת הליך מדידה מוסכם כאשר הדיוק הוא קריטי.

בקש תנאי בדיקה ורישומי מדידה זמינים עבור הזמנות הרגישות לדיוק.

כבל תעופה, חיווט חשמל והפעלה

החבילה מפרטת חיווט תעופה, חיווט חשמל ושני מפתחות ברגים. הספק גם מתאר את ה-VFD הכלול כפי שתוכנת; ודא תמיד את הקצאות המסוף, הארקת ההגנה, אספקת החשמל, פרמטרי המנוע והקירור לפני השימוש הראשון.

לפני האתחול, הזרם את נוזל הקירור, בדוק אם יש דליפות צינור וודא מתח VFD, תדר וכיוון המנוע בהתאם להוראות המצורפות. עבודות חשמל צריכות להתבצע על ידי צוות מוסמך.

בקש מידע על הזמנת VFD

אריזה ואביזרי ציר CNC הכלולים

צילומי אריזה מציגים דוגמאות למשלוח ציר ואריזה מגן. אשר את רשימת האריזה המפורטת, גדלי קולט בודדים, דגם VFD, מתח המשאבה, סוג מחבר החשמל וצרכי ​​האריזה עבור שוק היעד.

פרטי החבילה שפורסמו אינם מזהים את מתח המשאבה. ודא זאת בנפרד ממתח המנוע, ואשר את רשימת האריזה הנוכחית לפני ביצוע הזמנה.

בדוק את תכולת הערכה ואפשרויות האריזה

ערכות VFD ציר מקורר במים CNC קשורות

ערכות מקוררות מים קשורות זמינות עבור דרישות שונות של מכונת CNC. דגם ה-1.5kW המקושר משתמש במערכת קולט ER11, בעוד ערכת ה-3kW המקושרת היא דגם ER20. בחר לפי דרישת חשמל, קוטר ציר, גודל שוק הכלי, בקר ואספקת חשמל.

השווה ערכות ER11 1.5kW ו-ER20 3kW

יצרן מנועי ציר CNC Zhong Hua Jiang

רקע היצרן וניסיון בציר CNC

ניתן לבקש מסמכי תאימות ספציפיים למוצר ודרישות בדיקה בעת הערכת הערכה לאספקה ​​או הפצה של OEM.

בקש הצעת מחיר של OEM / מפיץ

מדוע בוני מכונות ומפיצים בוחרים ב-Zhong Hua Jiang

תעודות ופטנטים של החברה עשויים להתייחס למשפחות מוצרים מסוימות. לתיעוד רכש, אשר אילו רשומות חלות על הציר המקורר במים, ה-VFD והאביזרים שהוזמנו.

אספקת ציר CNC תעשייתי

פעילות ייצור שהוקמה בשנת 2000

מכונות CNC אחרות ורכיבים תואמים

מכונות נתב CNC

החברה מספקת מכונות נתב CNC וציוד עיבוד שבבי בקטגוריות מרובות של גודל מכונות. בדוק את כוח הציר, קוטר ההרכבה ודרישות הבקר בעת בחירת פלטפורמת הנתב.

צירים מקוררים במים ואויר

מנועי ציר מקוררים במים משתמשים במעגל נוזל קירור חיצוני, בעוד שגרסאות מקוררות אוויר משתמשות במחזור אוויר. השוו תנאי סביבה, הסדרי תחזוקה, דרישות רעש ומרחב אינטגרציה לפני שבוחרים ביניהם.

אביזרי CNC ובקרות בטיחות

אביזרי CNC כוללים בקרות חשמליות ואביזרי מכונות. תאימות חלקים מדויקת תלויה במכונה המיועדת ובחיווט הבקרה שלה.

כבלי חשמל ממוגנים

חיווט מתח ואותות ממוגן יכול להיות רלוונטי בעת חיבור כוננים בתדר משתנה ובקרי CNC. יש לבחור גודל כבל, מיגון והארקה עבור מערכת החשמל המותקנת.

מנועי צעד וחלקי תנועה

מנועי צעד מספקים תנועת ציר לציוד CNC. תיאום תנועת ציר וקשיחות עם מסת הציר, כוחות הכלים ודיוק העיבוד הנדרש.

תעודות מוצר ותיעוד תומך

התמונה מציגה תיעוד של הספק. בקש אישורים עדכניים ספציפיים לדגם או מסמכים טכניים הדרושים לשוק שלך ולציוד המיועד.

משוב לקוחות והפניות לאפליקציות

שאלות נפוצות: ערכת ציר ER20 2.2kW VFD

שאלות אלו מכסות מפרטים, תאימות VFD, דרישות קירור מים ושיקולי רכישה עבור יצרני מכונות CNC, סדנאות ומפיצים.

מה כוללת ערכת הציר VFD ER20 2.2kW מקורר מים?

החבילה מציגה ציר אחד של 2.2kW Φ80mm, VFD אחד של 2.2kW, מהדק הרכבה Φ80mm, משאבת מים, צינור 5m, 13 קולטים ER20, עשרה מקדחים, חוטי תעופה וחשמל, ושני מפתחות ברגים.

האם זהו פריט ציר בלבד או ערכה שלמה?

הוא רשום כערכה עם VFD ורכיבי קירור. טבלת החבילות מזהה את הרכיבים הכלולים; בדוק את הצעת המחיר הנוכחית עבור גרסאות החשמל המדויקות ומפרטי אביזרים בודדים.

מהן מידות מנוע הציר?

המנוע הרשום הוא בקוטר Φ80 מ'מ ואורך 289 מ'מ. בקש את השרטוט המכני הנוכחי עבור הרכבה מדויקת, אביזרי קירור ומרווח כבל.

כמה שוקל הציר?

המוצר מציג כ-5.2 ק'ג עבור הציר. זה לא המשקל הכולל המאושר של הערכה הארוזה השלמה.

אילו אפשרויות מתח ציר מופיעות?

הרשימה מזהה אפשרויות 110V, 220V ו-380V. אשר את לוחית השם של המנוע שנבחר וגם את דירוג מתח הכניסה והמוצא של ה-VFD הנלווה.

האם הערך של 8.5A חל על כל גרסאות המתח?

הדף מציג את 8.5A כערך מוצר שפורסם ללא פירוט גרסה אחר גרסה. השתמש בזרם הנקוב המודפס על לוחית השם בפועל של הציר בעת הגדרת ה-VFD.

איזה VFD כלול?

הרשימה הסטנדרטית מכילה כונן תדר משתנה אחד של 2.2kW. בקש את הדגם שלו, דירוג כניסת החשמל, דירוג תפוקת המנוע, טווח התדרים המדורג ופרטי ממשק הבקרה לפני הרכישה.

איזה תדירות עלי לתכנת ב-VFD?

רישום המנוע העצמאי ER20 2.2kW מקורר מים מציין 400Hz. אשר את לוחית השם המדויק של המנוע ותיעוד המהפך המצורף לפני קביעת התצורה של מגבלות תדירות ומהירות.

האם ה-VFD הכלול כבר מתוכנת?

הספק מתאר את ה-VFD כמתוכנת מראש. ודא את כל הפרמטרים, החיווט, ההארקה, הקירור וכיוון סיבוב המנוע במהלך ההפעלה במקום להתייחס אליו כאל הכנס-הפעל.

איזה טווח מהירות מתפרסם?

טווח הפעולה הרשום הוא 10,000 עד 24,000 סל'ד. עקוב אחר מגבלות המנוע, המהפך וכלי החיתוך בפועל עבור הגרסה שהוזמנה.

אילו קולטים ER20 כלולים בערכה?

טבלת האריזה מפרטת שלושה עשר קולטים ER20 המשתרעים על 1-13 מ'מ. בקש מצוות המכירות לאשר את הגדלים האישיים המדויקים והאם נדרש קולט מסוים עבור שוק החותך שלך.

אילו מקדחים מסופקים?

רשומים עשרה ביטים, המתוארים בקוטר של 0.8-3 מ'מ עם שוק של 1/8 אינץ'. יש לאשר את מבחר המידות האישי והחומר המיועד לפני ההזמנה.

האם החבילה הזו כוללת משאבת מים?

כן, רשומה משאבת מים אחת. עם זאת, המקור אינו מציין את המתח, קצב הזרימה או המחבר שלו, ולכן יש להתאים את הפרטים הללו לספק הכוח היעד.

האם הערכה כוללת את צינור הקירור?

כֵּן. החבילה מפרטת צינור מים באורך 5 מטר. אשר את ניתוב הצינור, התאמה וכל אביזרים נוספים, מאגר נוזל קירור או מקרר הדרושים בהתקנה הסופית.

האם מיכל מים או צ'ילר כלול?

טבלת האריזה מפרטת משאבה וצינור אך אינה מפרטת מיכל או מקרר. בקש רשימת אריזה מלאה אם ​​פריטים אלה נדרשים.

האם הציר המקורר במים יכול לפעול ללא זרימת נוזל קירור?

לא. צור זרימת מים תקינה לפני הפעלת הציר והפסק את הפעולה אם זרימת הקירור נכשלת או מתגלות דליפות.

האם אוכל להשתמש בערכה זו על נתב עיבוד עץ CNC?

זה עשוי להתאים לנתבים עם תושבת Φ80 מ'מ הנדרשת, קיבולת עומס מספקת של ציר Z, אספקת חשמל מתאימה ובקר CNC מתאים. בדוק את פרטי המכונה המארח לפני התקנה מחדש.

האם הציר הזה מתאים לחיתוך אקרילי ופלסטיק?

הספק מפרט אקריליק ופלסטיק בין היישומים המיועדים. עדיין נדרשים תכנון חותך מתאים, חילוץ שבבים, הזנה, מהירות וקירור.

האם ניתן להשתמש בציר לאלומיניום או פליז?

ניתן לשקול עבודה קלה על סגסוגות לא ברזליות נבחרות כאשר המכונה קשיחה, כלי עבודה מתאימים וכוחות החיתוך נשלטים. הרישום אינו מצדיק כרסום מתכות כבדות ללא הגבלה.

האם בקר GRBL יכול להפעיל את ה-VFD המצורף?

שילוב הבקרה תלוי בלוח ה-GRBL בפועל, בפונקציות מסוף ה-VFD, בפקודת המהירות הנתמכת ובכל רכיבי הממשק הנדרשים. אמת את הממשקים הללו לפני חיבורם.

מה המשמעות של ER20 בציר הזה?

ER20 מתאר את מערכת אחיזת הכלים של קולט. זה לא מחליף כלים אוטומטי; כלים מהודקים באמצעות קולטים תואמים ER20 ושיטת ההידוק המתאימה.

מהי תזזת הציר המוצהרת?

השוואת הספקים ממחישה פחות מ-0.005 מ'מ, אך אינה מציינת את נקודת המדידה או התנאים. לסובלנות קפדנית, הגדירו את הליך המדידה ובקשו רישומי בדיקה.

איזו מבנה מיסב מתאר הספק?

המקור מתאר ארבעה מיסבי פלדה משודרגים. להסמכת OEM, אשר את סדרת המיסבים בפועל ואת מגבלות ההפעלה של הגרסה המסופקת.

אילו רכיבי חיווט כלולים?

טבלת האריזה מפרטת חוט תעופה אחד, חוט חשמל אחד ושני מפתחות ברגים. אשר את אורכי הכבלים, שקע התקע, הארקה ופרטי חיבור חשמליים אחרים לפני ההתקנה.

האם ערכה זו יכולה להחליף ציר קטן יותר בגודל 65 מ'מ?

החלפה ישירה אינה מובטחת. הגוף Φ80 מ'מ והציר של כ-5.2 ק'ג עשויים לדרוש תושבת אחרת, הערכת עומס בציר Z ומרווח נוסף, כמו גם חשמל תואם.

האם מפיצים יכולים לרכוש מוצר זה בכמויות גדולות?

Zhong Hua Jiang מתאר שיתוף פעולה בסיטונאי ומפיצים. ספק את הכמות הנדרשת שלך, שווקי יעד, גרסאות מתח ומפרטי אריזה כדי לבקש הצעת מחיר.

האם זמינות אפשרויות אריזה OEM או מותאמת אישית?

הספק מתאר התאמה אישית של OEM ודיונים במיתוג. יש להסכים על זמינות, כמויות מינימום ופרטי יישום עבור הבקשה הספציפית.

מהי כמות ההזמנה המינימלית?

הספק דן בהזמנות ניסיון סטנדרטיות ובהזמנות OEM אך אינו קובע MOQ אוניברסלי אחד לכל תצורה. בקש את ה-MOQ הרלוונטי עם הכמות והאפשרויות שציינת.

איזה כיסוי אחריות מוצע?

המקור שפורסם מתאר אחריות ל-12 חודשים ותמיכה טכנית. אשר את הכיסוי הכתוב, אי הכללות ותהליך השירות עבור הציר, ה-VFD והאביזרים שנבחרו.

כיצד אוכל לקבל שרטוטים טכניים והצעת מחיר?

צור קשר עם Zhong Hua Jiang עם הכמות המיועדת שלך, מדינה, מתח, בקר CNC, מרווח הרכבה זמין Φ80 מ'מ, גדלי קולט מועדפים ויישום מכונה.

בקש תמחור ערכת ציר ER20 2.2kW
