Aluminiowy router CNC Zhong Hua Jiang 6090 ma przesuw 900 x 570 x 150 mm, dokładność pozycjonowania 0,03 mm i opcje wrzeciona 1500 W/2200 W do obróbki drewna, akrylu i metali lekkich.
Konstrukcja aluminiowa 6090
220 V
10000-24000 obr./min
240 kg
Router CNC
800 W/1500/2200 W
1200*780*580MM

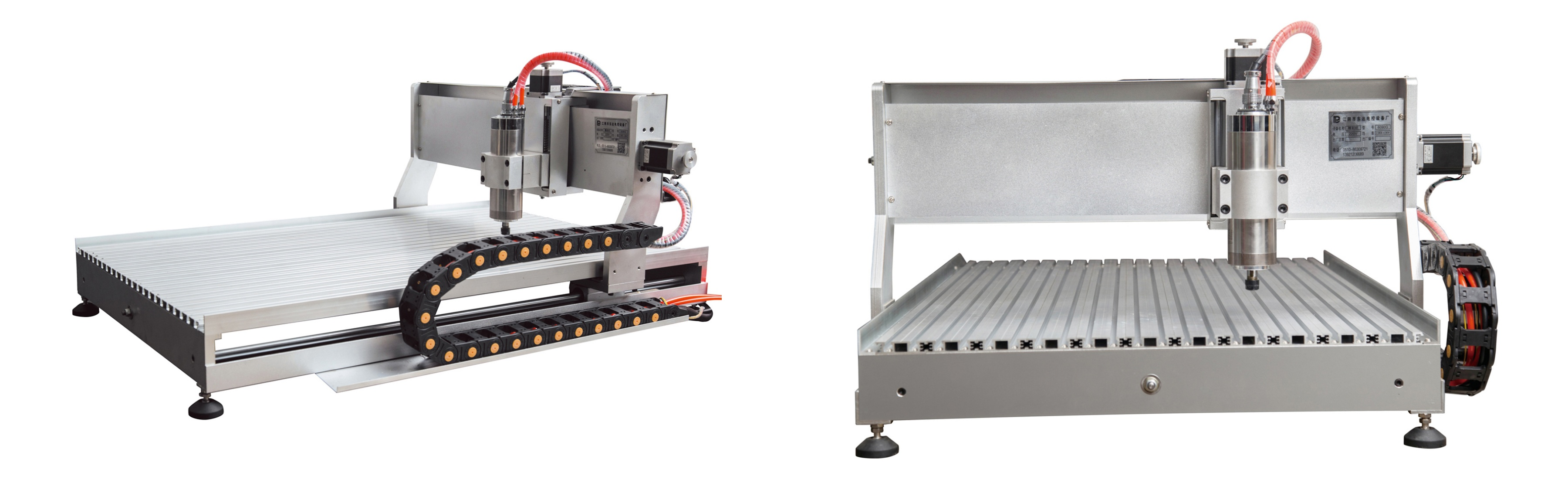

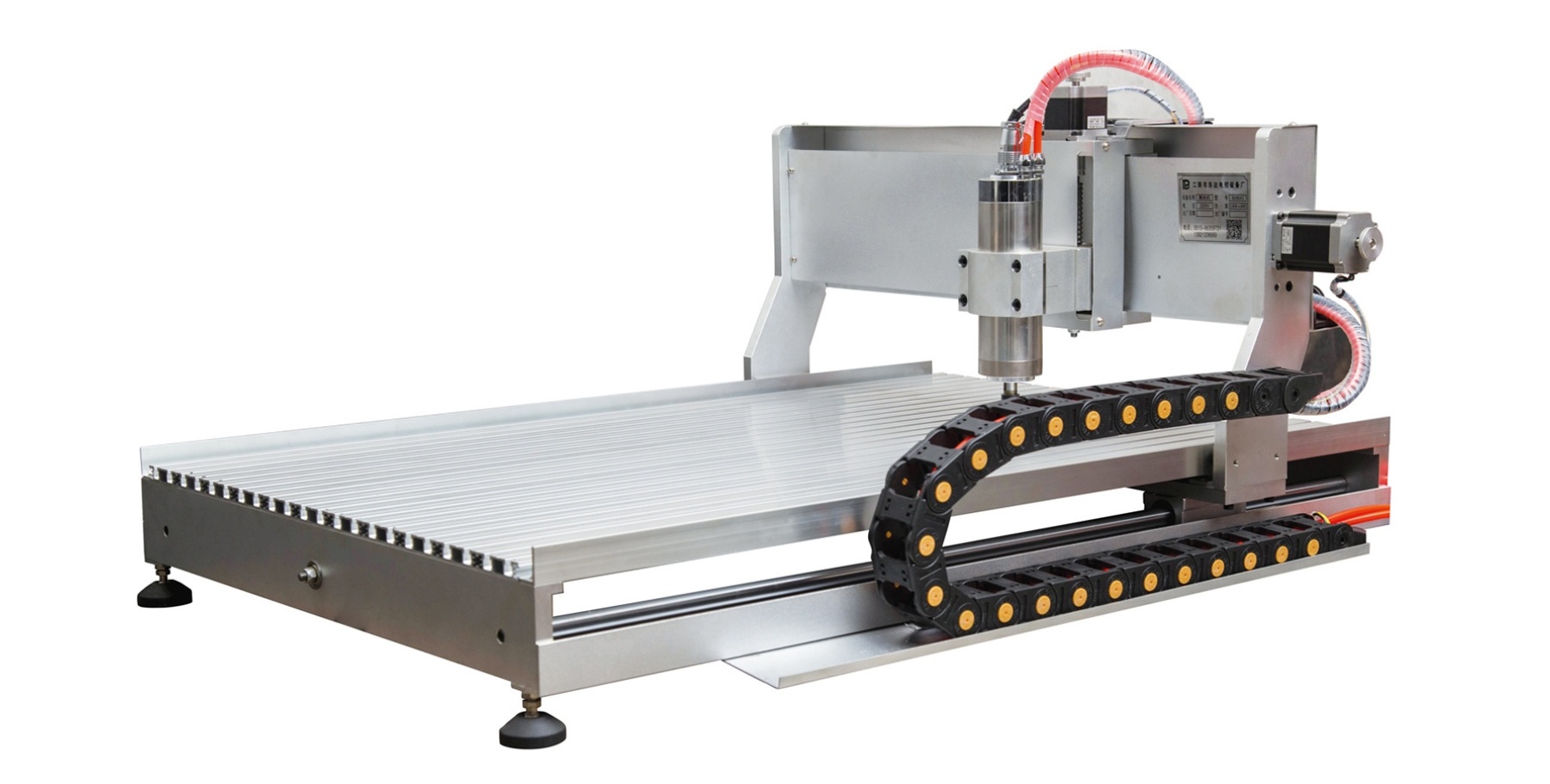

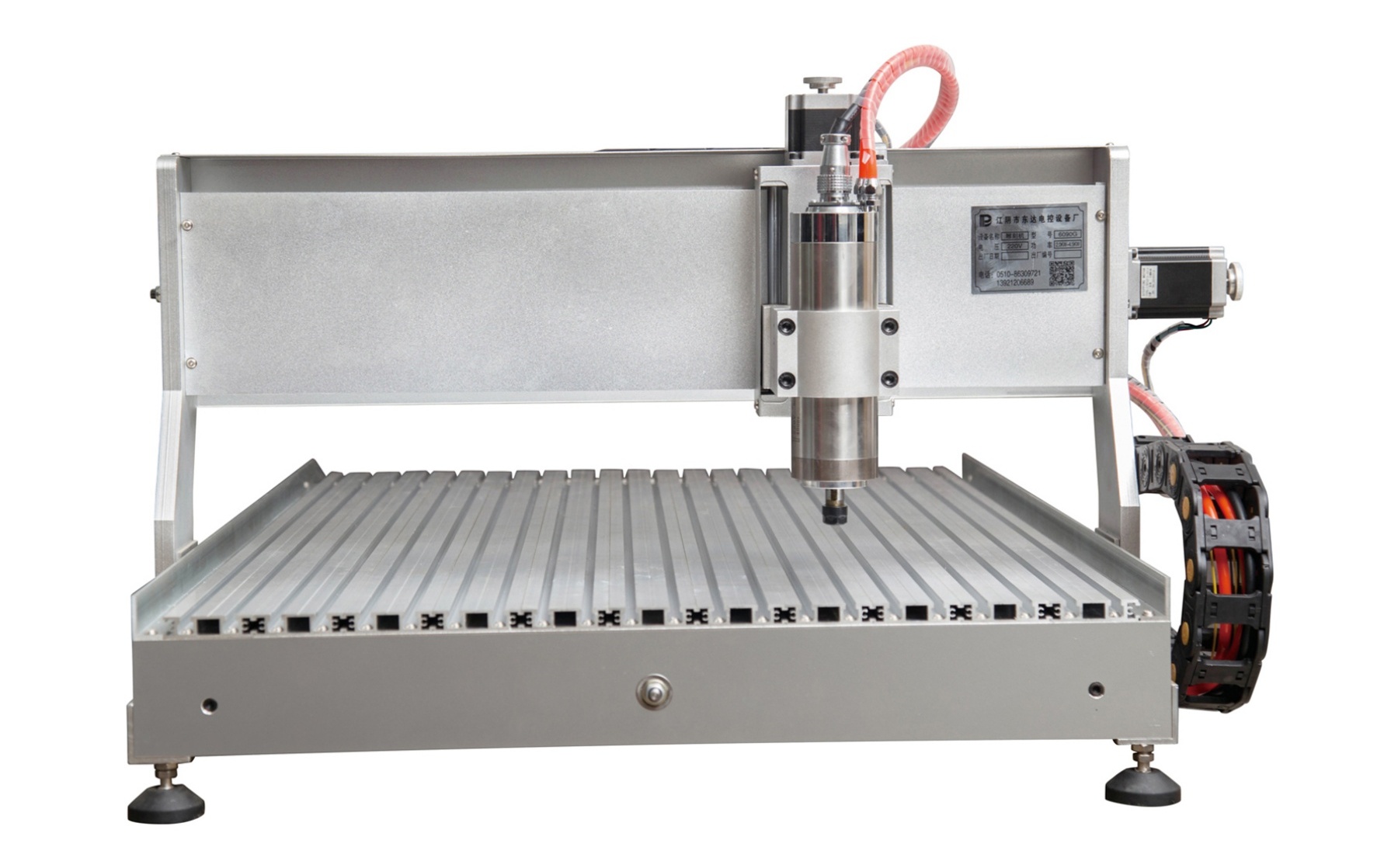

to Ploter CNC Zhong Hua Jiang 6090 o konstrukcji aluminiowej 3-osiowe lub 4-osiowe rozwiązanie do grawerowania CNC i lekkiego frezowania dla warsztatów, opracowywania prototypów, producentów znaków i dystrybutorów sprzętu. Opublikowany efektywny skok roboczy wynosi 900 × 570 × 150 mm (X × Y × Z) , co zapewnia znacznie więcej miejsca na detale niż modele 3020, 3040 i 6040 firmy.
Maszyna wykorzystuje ramę ze stopu aluminium 6061 i jest dostępna z opcjonalnymi wrzecionami o mocy 1500 W lub 2200 W , silnikami krokowymi 3A serii 86 i deklarowaną dokładnością pozycjonowania 0,03 mm. Można go wziąć pod uwagę przy obróbce drewna, akrylu, MDF, tworzyw sztucznych i PCB, a także przy odpowiednim lekkim grawerowaniu lub frezowaniu aluminium i mosiądzu przy odpowiednich warunkach skrawania.
W celu doboru sprzętu prosimy o podanie wymiarów przedmiotu obrabianego, materiału, głębokości skrawania, preferencji wrzeciona, wymagań dotyczących osi, zasilania elektrycznego i szacunkowej wielkości zamówienia. Nasz zespół może sprawdzić odpowiednią konfigurację przed wyceną.
Poproś o specyfikację i wycenę plotera CNC 6090
Obejrzyj oryginalny film o produkcie, zawierający wprowadzenie do plotera CNC 6090 i jego zastosowań warsztatowych.
Pobierz katalog produktów Zhong Hua Jiang, aby uzyskać szerszy przegląd routerów CNC i powiązanych produktów z silnikami wrzecionowymi.
Katalog maszyn ploterowych CNC 2025.pdf
Poniższe wartości techniczne zostały zaczerpnięte z opublikowanych informacji o produkcie 6090. Szczegóły wyposażenia wrzeciona i akcesoriów należy potwierdzić dla każdej konfiguracji zakupu.
| Nazwa produktu | Router CNC o konstrukcji aluminiowej 6090 |
| Marka | Zhong Hua Jianga |
| Efektywny obszar pracy | 900 × 570 × 150 mm (X × Y × Z) |
| Maksymalna grubość materiału do grawerowania | ≤150 mm |
| Wymiar ramy | 1350 × 1030 × 780 mm |
| Materiał ramy | Stop aluminium 6061 |
| Dokładność pozycjonowania | 0,03 mm |
| Opcje wrzeciona | Silnik wrzeciona o mocy 1500 W / 2200 W |
| Silnik krokowy | 86 silnik krokowy, 3A |
| Obsługiwane materiały | Drewno, akryl, MDF, plastik, PCB, aluminium, mosiądz i metale miękkie |
Porównaj modele 3- i 4-osiowe pod względem efektywnego obszaru roboczego, rozmiaru ramy, materiałów, silników krokowych, parametrów wrzeciona i opublikowanych wartości pozycjonowania. Model 6090 oferuje największy skok roboczy wymieniony w tym porównaniu modeli, wynoszący 900 × 570 × 150 mm, przy podanej dokładności pozycjonowania 0,03 mm.
| 3020 3 osie | 3020 4 osie | 3040 3 osie | 3040 4 osie | 6040 3 osie | 6040 4 osie | 6090 3 osie | 6090 4 osie | |
|---|---|---|---|---|---|---|---|---|
| Efektywne miejsce pracy | 210*300*60mm (X*Y*Z) | 210*300*60mm (X*Y*Z) | 290*380*60mm (X*Y*Z) | 290*380*60mm (X*Y*Z) | 400*570*75mm (X*Y*Z) | 400*570*75mm (X*Y*Z) | 900*570*150mm (X*Y*Z) | 900*570*150mm (X*Y*Z) |
| Maksymalna grubość materiału do grawerowania | ≤70mm | ≤70mm | ≤70mm | ≤70mm | ≤100mm | ≤100mm | ≤150mm | ≤150mm |
| Wymiar ramy | 440*310*290mm | 440*310*290mm | 525*400*290mm | 525*400*290mm | 750*570*390mm | 750*570*390mm | 1350*1030*780mm | 1350*1030*780mm |
| Materiał ramy | Stop aluminium 6061 T5 | Stop aluminium 6061 T5 | Stop aluminium 6061 T5 | Stop aluminium 6061 T5 | Stop aluminium 6061 T5 | Stop aluminium 6061 T5 | Stop aluminium 6061 | Stop aluminium 6061 |
| Typ śruby | Śruba kulowa, średnica 12mm, skok gwintu 2mm | Śruba kulowa, średnica 12mm, skok gwintu 2mm | Śruba kulowa, średnica 12mm, skok gwintu 2mm | Śruba kulowa, średnica 12mm, skok gwintu 2mm | Śruba kulowa, średnica 16mm, skok gwintu 5mm | Śruba kulowa, średnica 16mm, skok gwintu 5mm | ||
| Dokładność pozycjonowania | 0,05 mm | 0,05 mm | 0,05 mm | 0,05 mm | 0,05 mm | 0,05 mm | 0,03 mm | 0,03 mm |
| Prędkość (obr/min) | 11000 | 11000 | 11000 | 11000 | 24000 | 24000 | 24000 | 24000 |
| Napęd krokowy | 57 Silnik krokowy 2A | 57 Silnik krokowy 2A | 57 Silnik krokowy 2A | 57 Silnik krokowy 2A | 57 Silnik krokowy 2A | 57 Silnik krokowy 2A | 86 Silnik krokowy 3A | 86 Silnik krokowy 3A |
| Silnik wrzeciona | 300 W/800 W/1500 W | 300 W/800 W/1500 W | 300 W/800 W/1500 W | 300 W/800 W/1500 W | 800 W/1500 W | 800 W/1500 W | 1500 W/2200 W | 1500 W/2200 W |
Omów konfigurację routera CNC 6090
Przesuw roboczy X/Y 900 × 570 mm obsługuje szersze znaki, panele i prototypowe detale. Podany przesuw osi Z i maksymalna grubość materiału do grawerowania wynoszą 150 mm. Sprawdź rzeczywisty prześwit narzędzia, mocowania i wymiary zespołu wrzeciona dla swojego procesu.
Opublikowany materiał ramy to stop aluminium 6061 o wymiarach ramy 1350 × 1030 × 780 mm. W przypadku maszyny tej wielkości ważny jest odpowiedni stół warsztatowy i bezpieczne ustawienie. Sztywność ramy pomaga systemowi utrzymać stabilność ruchu przy odpowiednich obciążeniach tnących.
Porównanie techniczne modelu 6090 zawiera opcje silników wrzecionowych o mocy 1500 W i 2200 W, z maksymalną prędkością obrotową 24 000 obr./min w porównaniu modeli. Odpowiednia moc wrzeciona, oprzyrządowanie i posuw zależą od materiału i operacji obróbki; przed złożeniem zamówienia należy potwierdzić konkretny model wrzeciona i zakres prędkości.
Opublikowana dokładność pozycjonowania 6090 wynosi 0,03 mm, a napęd krokowy jest wymieniony jako silnik 3A serii 86. Rzeczywiste wyniki obróbki zależą również od ustawienia, bicia frezu, właściwości materiału, ustawień posuwu i konserwacji maszyny.
Porównanie producentów obejmuje zarówno wersję 6090 3-osiową, jak i 6090 4-osiową. Konfiguracja 3-osiowa służy do konwencjonalnej obróbki płaskiej i konturowej, natomiast czwarta oś obrotowa może być odpowiednia do grawerowania cylindrycznego, jeśli jest dostarczana jako część wybranej konfiguracji.
Router CNC 6090 obsługuje projekty związane z obróbką drewna, oznakowaniem, prototypowaniem i lekkim frezowaniem. Wybierz odpowiedni frez, prędkość wrzeciona, prędkość posuwu, metodę mocowania i zarządzanie pyłem lub wiórami dla każdego przedmiotu obrabianego.
Odpowiednie zastosowania obejmują panele dekoracyjne, napisy, drewniane znaki, produkty rzemieślnicze i prototypowe komponenty wykonane z drewna lub MDF. Większy obszar roboczy może zmniejszyć potrzebę zmiany położenia szerszych elementów.
Użyj 6090 do napisów akrylowych, części ekspozycyjnych i wybranych elementów z tworzyw sztucznych. Należy dostosować geometrię narzędzia i parametry skrawania, aby zapobiec tworzeniu się zadziorów i gromadzeniu się ciepła.
Urządzenie może służyć do grawerowania i lekkiego frezowania na odpowiednich przedmiotach z aluminium i mosiądzu. Grubość materiału, głębokość cięcia i możliwe do uzyskania wykończenie różnią się w zależności od wyboru frezu, konfiguracji maszyny i wymagań dotyczących smarowania; nie jest przedstawiany jako substytut ciężkiego przemysłowego centrum obróbczego.
Zapytaj o swój materiał i zastosowanie
Wrzeciono o mocy 1500 W to opcja przeznaczona do ogólnego grawerowania, elementów akrylowych i obróbki drewna. Wariant 2200 W zapewnia wyższą moc znamionową silnika do zastosowań, w których wymagana jest dodatkowa moc wrzeciona. Żaden z wyborów nie gwarantuje określonej głębokości skrawania, czasu cyklu ani szybkości usuwania materiału bez znajomości pełnego wrzeciona i konfiguracji cięcia.
Ten model 6090 jest identyfikowany jako router CNC o konstrukcji aluminiowej . Router CNC o konstrukcji stalowej wykorzystuje inną koncepcję ramy, ale właściwy wybór zależy od rzeczywistej masy maszyny, geometrii ramy, wymagań dotyczących obciążenia, planowanych materiałów roboczych i dostępnej przestrzeni. Zamiast zakładać, że jeden materiał decyduje o wydajności cięcia, poproś o pełne specyfikacje dla każdej wersji.
Proszę określić 3- lub 4-osiowy, rozmiar i materiał obrabianego przedmiotu, oczekiwane operacje obróbki, preferowaną moc wrzeciona, wymagania elektryczne, potrzeby w zakresie pakowania i kraj docelowy. Dystrybutorzy mogą również opisać oczekiwaną wielkość zakupów i wszelkie wymagania dotyczące marki własnej.
Uzyskaj wycenę wyboru maszyny 6090
Poniższe zdjęcia przedstawiają przykładowe opakowania. Przed wysyłką należy sprawdzić sposób pakowania, wymiary opakowania, dołączone akcesoria i ustalenia logistyczne z wybraną konfiguracją zamówienia.
Maszyna przeznaczona jest do pracy warsztatowej. Przed instalacją należy potwierdzić z dostawcą instrukcje montażu, podłączenia elektryczne i wymagania dotyczące obsługi maszyny.
Jeżeli zakres przesuwu modelu 6090 jest większy niż jest to konieczne, porównaj mniejsze maszyny Zhong Hua Jiang. Powiązane silniki wrzecion można również przejrzeć pod kątem pełnego wyboru maszyny lub komponentu.
Firma Huajiang została założona w roku 2000 i zaczynała od silników wrzecionowych do grawerowania CNC, a następnie rozszerzyła swoją działalność na napędy o zmiennej częstotliwości (VFD) i maszyny grawerujące. Marka Zhong Hua Jiang powstała z myślą 2018 o rynkach międzynarodowych.
Firma publikuje odnośnik patentowy dotyczący serii silników wrzecionowych chłodzonych powietrzem: nr 200730184245.5 . Jest to odniesienie do patentu dotyczącego wrzeciona i samo w sobie nie stanowi certyfikacji routera CNC 6090.
Zhong Hua Jiang oferuje routery CNC, silniki wrzecionowe i powiązane komponenty. Informacje o firmie podkreślają kontrolę jakości, patenty związane z wrzecionami, sprzedaż fabryczną, pomoc techniczną i usługi eksportowe.
 |
||
| Zapewnienie jakości Najwyższa jakość wykonania Ścisła kontrola jakości | Patenty i certyfikaty Kilka patentów na chłodzone powietrzemsilniki wrzecionowe | Dodatkowa wartość marki Wartość marki ciesząca się dużym uznaniem na rynku |
 |
||
| Rozsądna cena Bezpośrednia sprzedaż fabryczna Wysoka wydajność kosztowa | Usługa Full Time Profesjonalne wsparcie techniczne Bliska i szybka obsługa klienta | Szybka i niezawodna dostawa Szybka i skuteczna dostawa Śledzenie i aktualizacje w czasie rzeczywistym |
Dystrybutorzy, hurtownicy i profesjonalni użytkownicy mogą omawiać wybór modelu, dokumentację produktu, opakowanie, warunki handlowe i wymagania serwisowe bezpośrednio z dostawcą.
Skontaktuj się z producentem plotera CNC
Modele routerów CNC do komputerów stacjonarnych i warsztatowych obejmują serie 3018, 3020, 3040, 6040 i 6090, z których każdy spełnia inne wymagania dotyczące obszaru roboczego i sprzętu.
Gama produktów obejmuje chłodzone powietrzem i wodą silniki wrzecionowe do zastosowań związanych z grawerowaniem CNC i frezowaniem.
Powiązany sprzęt obejmuje akcesoria CNC, silniki krokowe, okablowanie elektryczne i komponenty związane ze sterowaniem. Zapytaj o szczegóły dotyczące kompatybilności przy pozyskiwaniu części do kompletnej maszyny.
Poniżej pokazano obraz dokumentacji produktu. Przed użyciem jakiegokolwiek certyfikatu do celów zaopatrzeniowych lub regulacyjnych należy potwierdzić odpowiednią identyfikację certyfikatu, instytucję wydającą, ważność i zakres modelu.
Producent publikuje także materiały zawierające opinie klientów dotyczące jego produktów CNC. W przypadku konkretnej konfiguracji 6090 kupujący mogą zażądać od dostawcy aktualnej dokumentacji i szczegółów konfiguracji.
Opublikowany efektywny skok roboczy wynosi 900 × 570 × 150 mm (X × Y × Z) . Podane wymiary ramy maszyny to 1350 × 1030 × 780 mm . Należy sprawdzić luz narzędziowy i naddatek na mocowanie dla planowanego przedmiotu obrabianego.
Opublikowane zastosowania obejmują drewno, MDF, akryl, tworzywa sztuczne, PCB, aluminium i mosiądz. Zastosowania w miękkich metalach należy traktować jako lekkie grawerowanie lub frezowanie przy użyciu odpowiednich narzędzi, warunków skrawania i mocowania.
Porównanie modeli 6090 zawiera 1500 W i 2200 W. opcje silników wrzeciona o mocy Zapytaj o dokładne specyfikacje wrzeciona, wymagania elektryczne, wybór tulei zaciskowych i układ chłodzenia dla swojego zamówienia.
Tak. W tabeli porównawczej producenta znajdują się wersje 6090 3-osiowe i 6090 4-osiowe. W przypadku zamówienia konfiguracji osi obrotowej należy potwierdzić montaż czwartej osi, kompatybilność sterownika i dołączone komponenty.
Opublikowana specyfikacja podaje dokładność pozycjonowania 0,03 mm dla konfiguracji 6090. Tolerancje gotowych części zależą od oprzyrządowania, bicia wrzeciona, mocowania obrabianego, materiału i warunków obróbki.
Opublikowany obszar roboczy modelu 6090 wynosi 900 × 570 × 150 mm w porównaniu z 400 × 570 × 75 mm w modelu 6040. Tabela 6090 zawiera opcje wrzecion 1500 W/2200 W i dokładność pozycjonowania 0,03 mm; 6040 podaje 800 W/1500 W i 0,05 mm.
Różnią się one podaną konstrukcją ramy. Aby porównać rzeczywistą sztywność, rozmiar maszyny, wagę i przydatność do Twojego zastosowania, poproś o kartę techniczną dla każdej kompletnej konfiguracji.
Tak. Zhong Hua Jiang zaprasza dystrybutorów, sprzedawców i hurtowników do składania zapytań. Podaj rynek docelowy, szacowaną ilość, wymaganą konfigurację i miejsce dostawy w celu wyceny komercyjnej.
Dostawca opisuje opcje OEM/ODM w zakresie logo, opakowania, specyfikacji wrzeciona i systemów sterowania. Przy każdym zamówieniu należy potwierdzić dostępność oraz wszelkie wymagania techniczne i handlowe.
Opublikowana polityka opisuje elastyczność w przypadku zamówień próbnych na modele standardowe, przy czym ilości w przypadku zamówień OEM lub zamówień niestandardowych należy omówić w zależności od projektu. Poproś o aktualną ofertę dla odpowiedniego MOQ.
Opublikowany czas realizacji wynosi zazwyczaj 3–7 dni roboczych po dokonaniu płatności w przypadku maszyn standardowych i 10–20 dni w przypadku zamówień dużych lub niestandardowych. Są to opublikowane szacunki planistyczne; potwierdź aktualny harmonogram produkcji i wysyłki z zespołem sprzedaży.
Opublikowane informacje Zhong Hua Jianga mówią o 12-miesięcznej gwarancji na routery CNC, wrzeciona i napędy VFD, ze wsparciem technicznym i środkami naprawczymi w przypadku objętych gwarancją części związanych z jakością. Zapytaj o szczegółowe warunki gwarancji i wyłączenia dla wybranej konfiguracji.
Dostawca opisuje stałą pomoc za pośrednictwem poczty elektronicznej, rozmów wideo lub czatu online, obejmującą wskazówki dotyczące instalacji, konfiguracji parametrów i rozwiązywania problemów. Dystrybutorzy mogą omawiać dokumentację techniczną i wymagania dotyczące szkolenia zespołu.
Udostępnij materiały, które zamierzasz obrabiać, wymiary detalu, docelowe operacje obróbki, preferowane wrzeciono, liczbę osi, napięcie, wielkość zamówienia i kraj dostawy. Pomaga to zespołowi sprzedaży w określeniu odpowiedniej konfiguracji i propozycji wysyłki.
