14HS2408
Zhong Hua Jiang
4.4V
0.8A
28 මි.මී

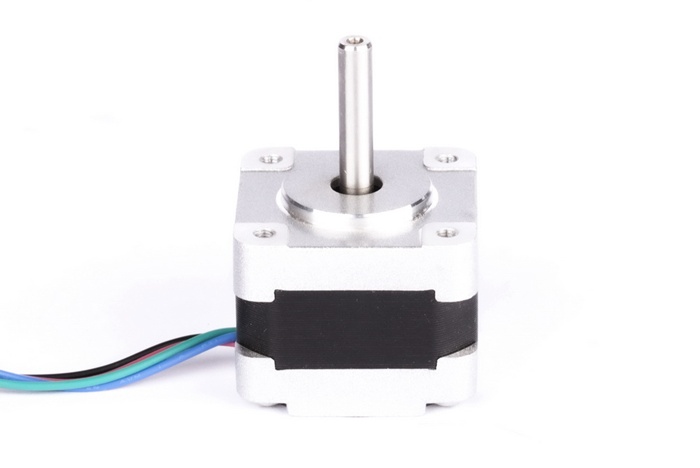

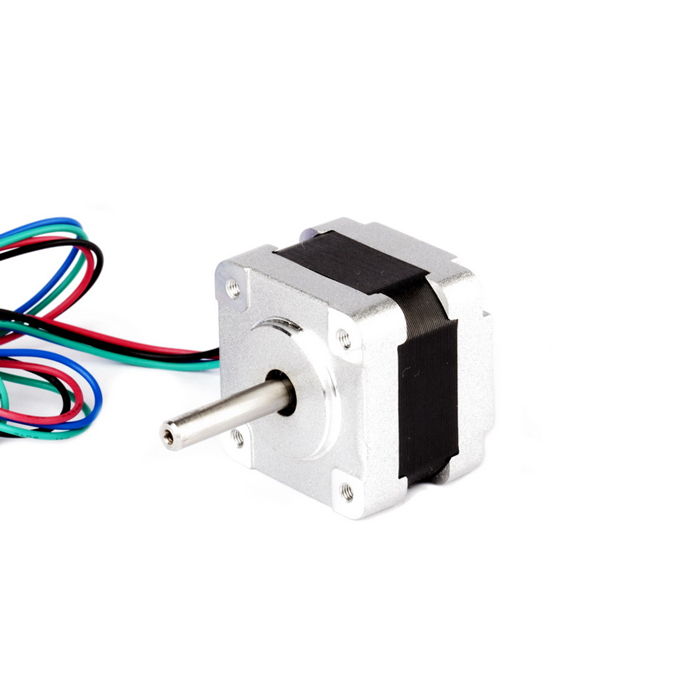

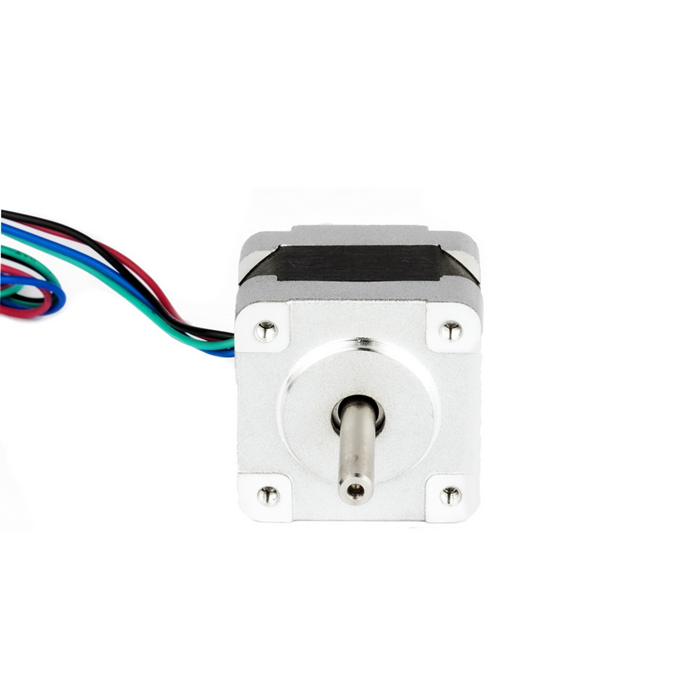

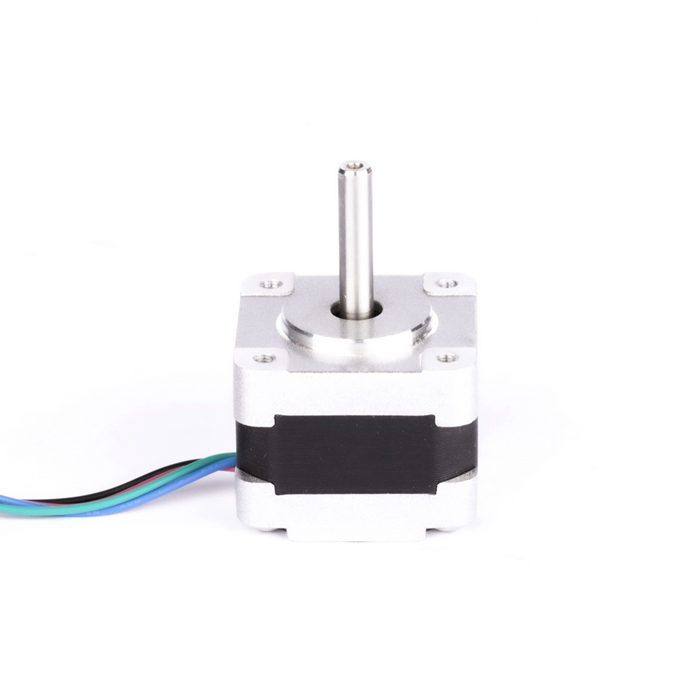

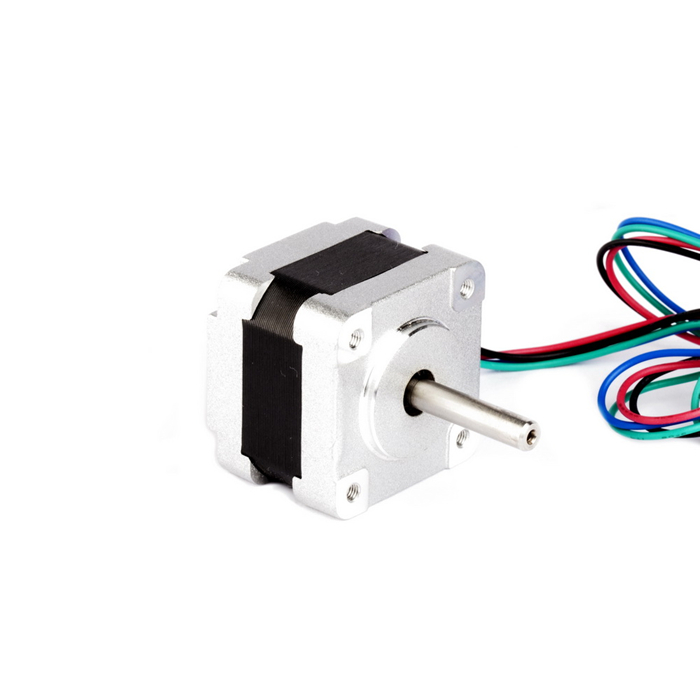

Zhong Hua Jiang 14HS2408 යනු CNC උපකරණ, 3D මුද්‍රණ යන්ත්‍ර, රොබෝ විද්‍යාව, ස්වයංක්‍රීය පද්ධති, ස්ථානගත කිරීමේ යාන්ත්‍රණ සහ DIY චලන පාලන ව්‍යාපෘතිවල නිරවද්‍ය වර්ධක චලිතය සඳහා නිර්මාණය කර ඇති සංයුක්ත 35mm-රාමු, 2-phase දෙමුහුන් ස්ටෙපර් මෝටරයකි. මෝටරය 1.8° පූර්ණ-පියවර කෝණයක් භාවිතා කරයි, මයික්රොස්ටෙප් කිරීමට පෙර විප්ලවයකට සම්පූර්ණ පියවර 200 ක් සපයයි.
මෙම ආකෘතිය 5.5Ω අදියර ප්රතිරෝධය, 7.5mH ප්රේරණය, පන්තියේ B පරිවාරක සහ AWG ඊයම් වයර් 26ක් සමඟින් එක් අදියරකට 4.4V සහ 0.8A ලෙස දක්වා ඇත. එහි සංයුක්ත 35mm රාමුව පාලිත ස්ථානගත කිරීම සහ සීමිත ස්ථාපන ඉඩ අවශ්‍ය යෙදුම් සඳහා සුදුසු වේ.
14HS2408 ස්ටෙපර් මෝටර් මිල ගණන් ඉල්ලන්න
| අයිතමය | පිරිවිතර |
| අදියර ගණන | 2 |
| පියවර කෝණය | 1.8° ±5% |
| ශ්රේණිගත වෝල්ටීයතාවය | 4.4V |
| ශ්රේණිගත ධාරාව | 0.8A |
| ප්රතිරෝධය | 20°C දී 5.5Ω ±10% |
| ප්රේරණය | 7.5mH ±20% 1kHz, 1Vrms |
| ව්යවර්ථ රඳවා තබා ගැනීම | 0.12 N·m ට වැඩි |
| රැඳවුම් ව්යවර්ථය | උපරිම 0.8 N·cm ට අඩු. |
| Rotor Inertia | 11 g·cm² |
| Lead Style | AWG 26 UL1007 |
| පරිවාරක පන්තිය | B පන්තිය |
| පාර විද්යුත් ශක්තිය | විනාඩි 1කට 500V AC |
| පරිවාරක ප්රතිරෝධය | 100MΩ ට වැඩි |
| අවසර ලත් තෙරපුම් පැටවීම | 10N |
| අවසර ලත් රේඩියල් ලෝඩ් | පතුවළ කෙළවරේ 21N |
1.8° පියවර කෝණය විප්ලවයකට සම්පූර්ණ පියවර 200 ට සමාන වේ. ගැළපෙන මයික්‍රොස්ටෙපිං ධාවකයක් සමඟ යුගල කළ විට, සෑම සම්පූර්ණ පියවරක්ම සුමට චලිතය සහ අඩු කම්පනය සඳහා ඉලෙක්ට්‍රොනිකව බෙදිය හැකිය. සැබෑ ස්ථානගත කිරීමේ කාර්ය සාධනය රියදුරු, යාන්ත්රික සම්ප්රේෂණය, පැටවීම, ත්වරණය, අනුනාද සහ පාලක සැකසුම් මත රඳා පවතී.
| ආදර්ශ අංකය | පියවර කෝණය | මෝටර් දිග | වෝල්ටියතාවය | වත්මන් | ප්රතිරෝධය | ප්රේරණය | ව්යවර්ථ රඳවා තබා ගැනීම | උදාසීනත්වය | Lead Style |
| (°) | (L) මි.මී | වී | ඒ | Ω | mH | mN·m | g·cm² | # | |
| 14HS2408 | 1.8 | 28 | 4.4 | 0.8 | 5.5 | 7.5 | 12 | 11 | AWG 26 1061 |
ඉහත වගුව මුල් නිෂ්පාදන පිටුවෙන් නියෝජිත විද්යුත් දත්ත ප්‍රතිනිෂ්පාදනය කරයි. පාරිභෝගිකයාගේ යෙදුම, විදුලි පිරිවිතර සහ යාන්ත්රික අවශ්‍යතා අනුව විශේෂ අවශ්‍යතා සහිත නිෂ්පාදන සාකච්ඡා කළ හැකිය.
තාක්ෂණික සටහන: මුල් පිටුවේ සාමාන්‍ය පිරිවිතරයේ '0.12 N·m ට වැඩි' ලෙස රඳවන ව්යවර්ථය ලැයිස්තුගත කර ඇති අතර, විද්යුත් පිරිවිතර වගුව '12 mN·m' ලැයිස්තුගත කරයි. මෙම අගයන් සමාන නොවන නිසා, අවසාන මෝටර් තේරීමට හෝ ප්‍රතිස්ථාපනයට පෙර නවතම ඉංජිනේරු දත්ත පත්‍රිකාව තහවුරු කරන්න.
| පරිවාරක මට්ටම | පරිවාරක වෝල්ටීයතාවය | පරිවාරක ප්රතිරෝධය |
| B පන්තිය | 500V AC, විනාඩි 1 යි | 100MΩ ට වැඩි |
| පන්තිය F | 500V AC, විනාඩි 1 යි | 100MΩ ට වැඩි |
මෝටර් පරිවාරක පන්තිය, එතීෙම් පරිවාරක පද්ධතියේ තාප ප්රතිරෝධක කාණ්ඩය විස්තර කරයි. 14HS2408 සාමාන්‍ය පිරිවිතර මෙම මෝටරය B පන්තිය ලෙස හඳුනා ගනී.
| පරිවාරකයේ උෂ්ණත්ව පන්තිය | මට්ටමක් | ඊ මට්ටම | B මට්ටම | F මට්ටම | එච් මට්ටම |
| උපරිම අවසර ලත් උෂ්ණත්වය (°C) | 105 | 120 | 130 | 155 | 180 |
| සුළං උෂ්ණත්වය ඉහළ යාමේ සීමාව (K) | 60 | 75 | 80 | 100 | 125 |
| කාර්ය සාධන විමර්ශන උෂ්ණත්වය (°C) | 80 | 95 | 100 | 120 | 145 |

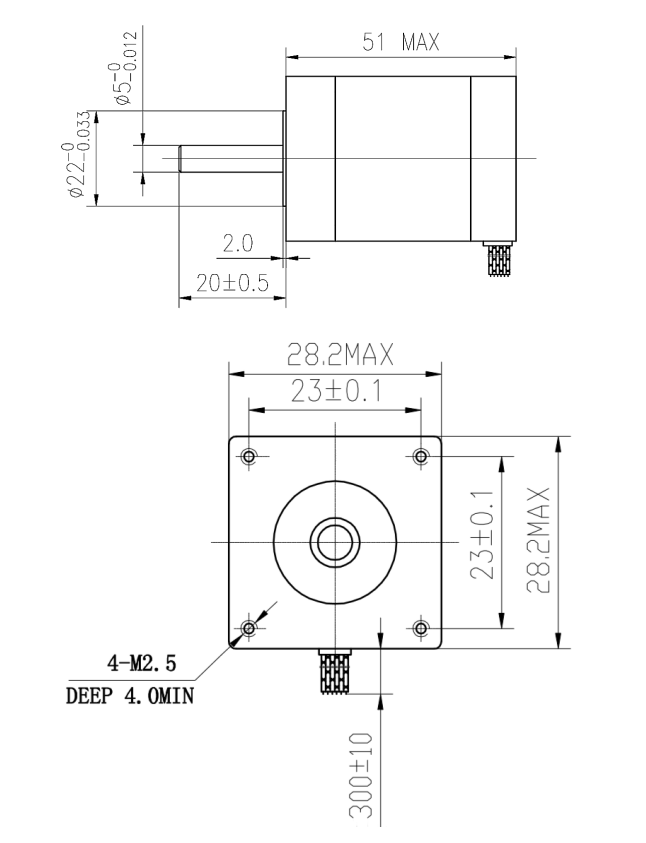

පවතින ස්ටෙපර් මෝටරයක් ප්‍රතිස්ථාපනය කිරීමට හෝ 14HS2408 නව චලන පද්ධතියකට ඒකාබද්ධ කිරීමට පෙර, ෆ්ලැන්ජ් මානයන්, පතුවළ මානයන්, සවිකරන සිදුරු පරතරය, ශරීර දිග සහ පවතින ස්ථාපන අවකාශය යාන්ත්රික ඇඳීම සමඟ සසඳන්න.
ගැළපෙන බයිපෝලර් ස්ටෙපර් ධාවකයක අනුරූප A සහ B නිමැවුම්වලට මෝටර් අදියර සම්බන්ධ කරන්න. බලය යෙදීමට පෙර දඟර යුගල තහවුරු කරන්න, සහ මෝටර් රැහැන් වෙනස් කිරීමට පෙර බලය විසන්ධි කරන්න.
පාලක කෝණික චලනය නිර්මාණය කිරීම සඳහා රියදුරු අනුපිළිවෙලින් මෝටර් අදියර දෙක ශක්තිජනක කරයි. සම්පූර්ණ-පියවර, අර්ධ-පියවර සහ ක්ෂුද්‍ර පියවර හැසිරීම තෝරාගත් ධාවකය සහ පාලකය මත රඳා පවතී. මෝටර් උෂ්ණත්වය, ව්යවර්ථය සහ සේවා කාලය සඳහා නිවැරදි අදියර-ධාරා සීමා කිරීම වැදගත් වේ.
| පියවර කෝණ නිරවද්‍යතාවය | ±5% |
| ප්රතිරෝධක නිරවද්යතාව | ±10% |
| ප්රේරක නිරවද්යතාව | ±20% |
| උෂ්ණත්වය ඉහළ යාම | 80°C උපරිම. |
| පරිසර උෂ්ණත්වය | -20 ° C සිට +50 ° C |
| පරිවාරක ප්රතිරෝධය | 100MΩ මිනි., 500V DC |
| පාර විද්යුත් ශක්තිය | 500V AC, විනාඩි 1 යි |
| අවසර ලත් රේඩියල් ලෝඩ් | 21N |
| අවසර ලත් තෙරපුම් පැටවීම | 10N |
මෙම ඉවසීම සහ මෙහෙයුම් කොන්දේසි චලන පද්ධති නිර්මාණයට ඇතුළත් කළ යුතුය. පවතින ධාවන ව්යවර්ථය සාමාන්‍යයෙන් වේගය වැඩි වන විට අඩු වේ, එබැවින් මෝටර් තෝරාගැනීමේදී ව්යවර්ථය පමණක් රඳවා තබා නොගෙන සම්පූර්ණ වේග ව්යවර්ථ අවශ්‍යතාවය සලකා බැලිය යුතුය.
14HS2408 35mm දෙමුහුන් ස්ටෙපර් මෝටරය සංයුක්ත CNC යාන්ත්‍රණ, ත්‍රිමාණ මුද්‍රණ යන්ත්‍ර, රොබෝ යන්ත්‍ර, ස්වයංක්‍රීයකරණ උපකරණ, ස්ථානගත කිරීමේ අදියර, පරීක්ෂණ සවිකිරීම්, බෙදා හැරීමේ පද්ධති, කැමරා හෝ දෘශ්‍ය ස්ථානගත කිරීමේ උපාංග සහ පුනරාවර්තන වර්ධක චලිතය අවශ්‍ය අනෙකුත් යෙදුම් සඳහා සලකා බැලිය හැකිය.
නිවැරදි තේරීම සඳහා, අවශ්‍ය වේග පරාසය, පැටවීමේ ව්යවර්ථය, ත්වරණය, රාජකාරි චක්‍රය, පැටවුම් අවස්ථිති බව, පතුවළ භාරය, යාන්ත්රික මානයන්, ධාවක ආකෘතිය, පවතින සැපයුම් වෝල්ටීයතාවය සහ ප්‍රමාණය සපයන්න. මෙම තොරතුරු 14HS2408 හෝ වෙනත් මෝටර් වින්‍යාසයක් සුදුසු දැයි තීරණය කිරීමට උපකාරී වේ.
35mm-රාමු දෙමුහුන් ස්ටෙපර් මෝටරයක් 2-අදියර දෙමුහුන් ස්ටෙපර් සැලසුමක පුනරාවර්තනය කළ හැකි විවෘත-ලූප් ස්ථානගත කිරීමේ ලක්ෂණ රඳවා ගනිමින් සංයුක්ත සවි කිරීම් පියසටහනක් සපයයි. විශාල NEMA 17, NEMA 23 හෝ NEMA 34 මෝටර වටා නිර්මාණය කර ඇති යෙදුම් වලට වඩා යන්ත්‍රයට අඩු ස්ථාපන ඉඩක් ඇති විට එය ප්‍රයෝජනවත් වේ.
Huajiang 2000 දී ආරම්භ කරන ලද අතර, CNC කැටයම් ස්පින්ඩල් මෝටර් නිෂ්පාදනයෙන් ආරම්භ වී පසුව විචල්‍ය-සංඛ්‍යාත ධාවකයන්, කැටයම් යන්ත්‍ර සහ අදාළ CNC සහ චලන පාලන නිෂ්පාදන දක්වා ව්‍යාප්ත විය. Zhong Hua Jiang සන්නාමය පුළුල් ජාත්‍යන්තර වෙළඳපල සංවර්ධනයට සහාය වීම සඳහා 2018 දී පිහිටුවන ලදී.
සමාගමට වායු සිසිලන ස්පින්ඩල් මෝටර මාලාවක් සඳහා ලියාපදිංචි පේටන්ට් බලපත්‍රයක්, පේටන්ට් අංක 200730184245.5 සහ CNC ආශ්‍රිත නිෂ්පාදනවල වසර 20කට වැඩි නිෂ්පාදන පළපුරුද්දක් ඇත.
 |
||
| නැව්ගත කිරීමට පෙර තත්ත්ව සහතික නිෂ්පාදන පරීක්ෂා කිරීම සහ තත්ත්ව පාලන ක්‍රියා පටිපාටි. |
පේටන්ට් බලපත්‍ර සහ සහතික දිගුකාලීන CNC නිෂ්පාදන අත්දැකීම් සහ පේටන්ට් බලපත්‍ර සහිත ස්පින්ඩල් මෝස්තර. |
අමතර සන්නාම අගය ඒකාබද්ධ නිෂ්පාදන සහාය. CNC යන්ත්‍ර, ස්පින්ඩල්, මෝටර, ඩ්‍රයිව් සහ උපාංග සඳහා |
 |
||
| සාධාරණ මිල සෘජු කර්මාන්තශාලා සන්නිවේදනය. පිරිවිතර, ප්‍රමාණය සහ අභිරුචිකරණය සඳහා |
පූර්ණ කාලීන සේවා තාක්ෂණික සහාය. මෝටර් තේරීම, රියදුරු ගැලපීම සහ යෙදුම් ප්‍රශ්න සඳහා |
වේගවත් සහ විශ්වාසනීය බෙදාහැරීමේ නිෂ්පාදන සම්බන්ධීකරණය, අපනයන සේවා සහ නැව්ගත කිරීම් යාවත්කාලීන කිරීම්. |
ගමනාන්ත වෙළඳපොළ සහ අවසාන උපකරණ අනුව සහතික කිරීමේ අවශ්‍යතා වෙනස් විය හැක. OEM හෝ කණ්ඩායම් ඇණවුම් සඳහා, ඔබේ ව්‍යාපෘතිය සඳහා අවශ්‍ය වත්මන් නිෂ්පාදන ලේඛන ඉල්ලා මිලදී ගැනීමට පෙර අදාළ අනුකූලතා ප්‍රමිතිය තහවුරු කරන්න.
14HS2408 සංයුක්ත 35mm පන්තියේ රාමුවක් භාවිතා කරයි. සම්මත ස්ටෙපර්-මෝටර් පාරිභාෂිතයේ, 35mm හතරැස් රාමුවක් NEMA 14 ලෙස වර්ගීකරණය කර ඇත. මෝටරයක් ප්‍රතිස්ථාපනය කිරීමට පෙර යාන්ත්රික ඇඳීම තහවුරු කරන්න, මන්ද නිෂ්පාදන නාමයට වඩා සවි කිරීමේ මානයන් වැදගත් වන බැවිනි.
1.8° පියවර කෝණයක් විප්ලවයකට සම්පූර්ණ පියවර 200ක් සපයයි. ගැළපෙන මයික්‍රොස්ටෙපිං ධාවකයකට එම සම්පූර්ණ පියවර සුමට චලිතය සහ සියුම් විධාන චලනය සඳහා බෙදිය හැකිය.
මුල් පිරිවිතර 4.4V ශ්රේණිගත වෝල්ටීයතාවයක් සහ 0.8A ශ්රේණිගත ධාරාවක් ලැයිස්තුගත කරයි. ධාරා පාලිත ස්ටෙපර් ධාවකයක් භාවිතා කරන විට, මෝටර් සහ රියදුරු අවශ්‍යතා අනුව අදියර-ධාරා සීමාව වින්‍යාස කරන්න.
මෝටරයේ 0.8A ශ්රේණිගත කිරීම වටා අදියර ධාරාව නියාමනය කළ හැකි සහ පවතින බල සැපයුම සහ පාලකය සමඟ අනුකූල වන බයිපෝලර් 2-ෆේස් ස්ටෙපර් ධාවකයක් භාවිතා කරන්න. ස්ථාපනය කිරීමට පෙර ධාවකයේ වත්මන් පරාසය, සැපයුම්-වෝල්ටීයතා පරාසය සහ මයික්රොස්ටෙප් සිටුවම් තහවුරු කරන්න.
ඔව්. ගැළපෙන මයික්‍රොස්ටෙපිං ධාවකයකට කම්පනය අඩු කිරීමට සහ සුමට බව වැඩි කිරීමට භාගික විද්යුත් පියවරවලදී මෝටරය ක්‍රියාත්මක කළ හැකිය. විධාන කරන ලද මයික්රොස්ටෙප් ප්‍රමාණය බර යටතේ සහතික කළ යාන්ත්රික ස්ථානගත කිරීමේ නිරවද්‍යතාවය ලෙස නොසැලකිය යුතුය.
මුල් පිටුවේ වෙනස් රැඳවුම් ව්යවර්ථ ඇතුළත් කිරීම් දෙකක් අඩංගු වේ: සාමාන්‍ය පිරිවිතර 0.12 N·m ට වැඩි වන අතර විද්යුත් පිරිවිතර වගුව 12 mN·m ලැයිස්තුගත කරයි. සැලසුම් අගයක් ලෙස රඳවා ගැනීමේ ව්යවර්ථය භාවිතා කිරීමට පෙර Zhong Hua Jiang සමඟ නවතම ඉංජිනේරු දත්ත පත්‍රිකාව තහවුරු කරන්න.
මූලාශ්‍ර පිරිවිතරය 21N හි අවසර ලත් රේඩියල් භාරයක් සහ 10N හි අවසර ලත් තෙරපුම් භාරයක් ලැයිස්තුගත කරයි. කප්ලිං, කප්ලි සහ ඊයම්-ඉස්කුරුප්පු සැකසුම් සැලසුම් කළ යුතු අතර එමඟින් මෝටර් පතුවළ නියමිත සීමාවන්ට වඩා වැඩි බරකට යටත් නොවේ.
වත්මන් මෝටර් මාදිලිය, ෆ්ලැන්ජ් සහ පතුවළ මානයන්, පැටවීමේ ව්යවර්ථය, ඉලක්ක වේගය, ත්වරණය, රාජකාරි චක්‍රය, රියදුරු ආකෘතිය, සැපයුම් වෝල්ටීයතාවය, රැහැන් අවශ්‍යතා, අවශ්‍ය ප්‍රමාණය සහ අවසාන යෙදුම සපයන්න. මෙම විස්තර 14HS2408 සුදුසුද නැතහොත් වෙනත් මෝටරයක් අවශ්‍යද යන්න තීරණය කිරීමට උපකාරී වේ.
මුල් නිෂ්පාදන තොරතුරු පවසන්නේ පාරිභෝගික ඉල්ලීම් අනුව විශේෂ අවශ්‍යතා සහිත නිෂ්පාදන සෑදිය හැකි බවයි. ඇගයීම සඳහා අවශ්‍ය විදුලි, යාන්ත්රික, ඊයම්-වයර් සහ ප්‍රමාණ පිරිවිතර සමඟ විකුණුම් කණ්ඩායම අමතන්න.
