ER11 65 мм 1,5 кВт круглий з водяним охолодженням
110В/220В
10000-24000 об / хв
3,6 кг
Водяне охолодження
ER11
1,5 кВт
8A
Ф65мм*268мм
Каталог фрезерних машин з ЧПУ 2025.pdf

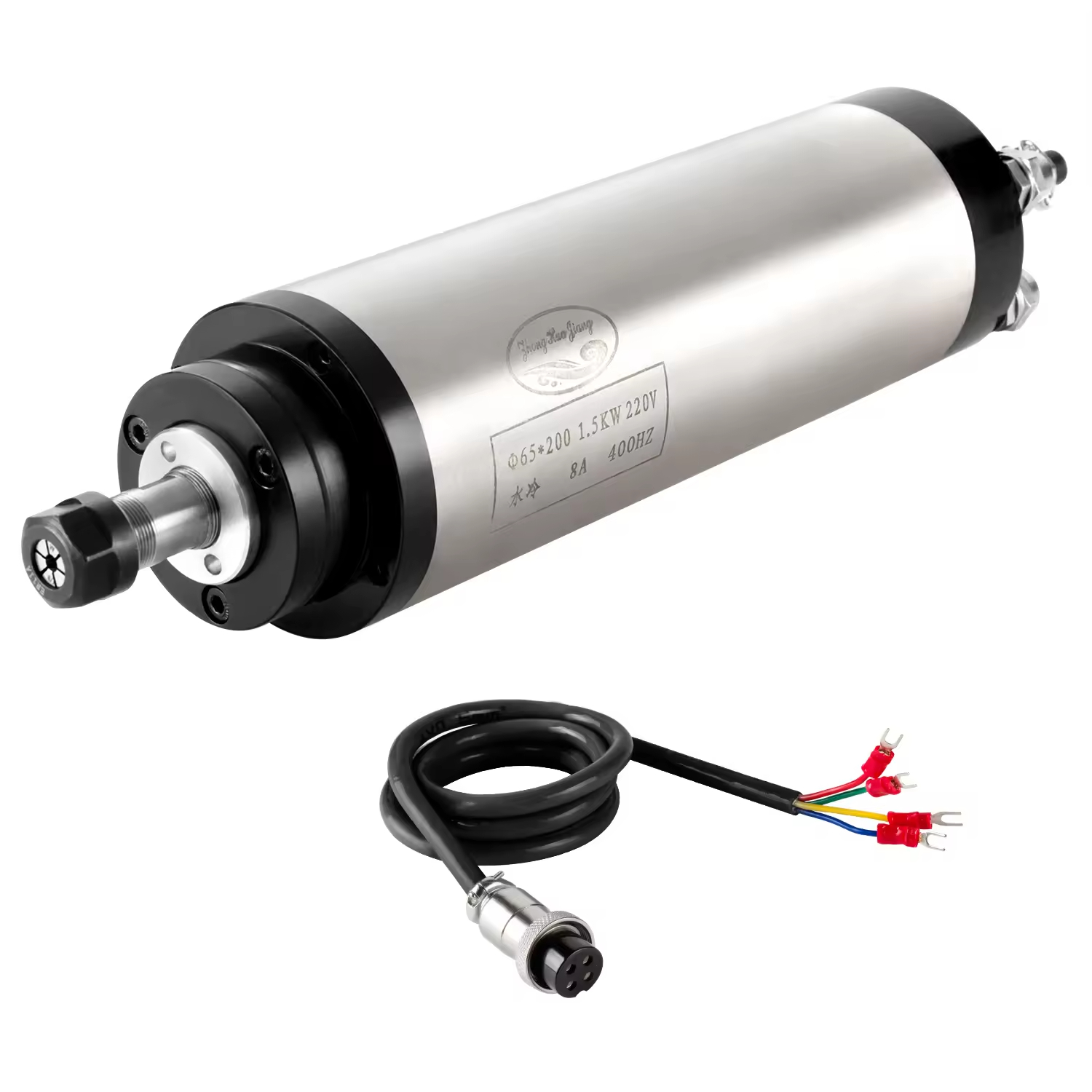

Шпиндельний двигун Zhong Hua Jiang ER11 65 мм 1,5 кВт з водяним охолодженням призначений для фрезерних машин з ЧПК, гравірувальних верстатів, настільних систем з ЧПК, деревообробних верстатів, обладнання для різання акрилу, фрезерування друкованих плат і легкої обробки м’яких металів. Це рішення для компактного шпинделя для покупців, яким потрібна стабільна швидкість, низький рівень шуму та точне різання в меншому круглому корпусі діаметром 65 мм.
Ця модель має номінальну вихідну потужність 1,5 кВт, цангове з’єднання ER11, параметри напруги 110 В/220 В, силу струму 8 А, номінальну частоту 400 Гц і діапазон швидкості 10 000–24 000 об/хв. Конструкція з водяним охолодженням підтримує безперервну обробку, контролюючи температуру шпинделя під час тривалих циклів гравірування та різання.
Для покупців B2B, машинобудівників, дистриб’юторів і проектів OEM цей шпиндельний двигун з ЧПУ ER11 1,5 кВт з водяним охолодженням пропонує практичний баланс компактного розміру, точного утримання інструменту, простої інтеграції VFD і надійного живлення. Він підходить для невеликих модернізацій маршрутизатора з ЧПК, пакетного складання верстатів, постачання запасного шпинделя та індивідуальних рішень з ЧПК.
У поєднанні з відповідним інвертором 400 Гц VFD, насосом охолодження, водяним шлангом і правильно заземленою проводкою цей шпиндельний двигун допомагає покращити стабільність обробки, зменшити вібрацію та забезпечити рівномірну обробку поверхні на дереві, акрилі, пластику, друкованих платах і м’яких металах.
Основні характеристики включають номінальну потужність 1,5 кВт, цангове з’єднання ER11, круглий корпус Φ65 мм, параметри напруги 110 В/220 В, струм 8 А, частоту 400 Гц, діапазон швидкості 10 000–24 000 об/хв, водяне охолодження, вагу приблизно 3 кг і рекомендоване керування VFD 400 Гц для гравірувальних верстатів з ЧПУ.
Шпиндельний двигун Zhong Hua Jiang ER11 65 мм 1,5 кВт з водяним охолодженням оснащений інтелектуальною системою керування та призначений для простого та зручного керування, підходить для користувачів будь-якого рівня кваліфікації.
Це круглий шпиндельний двигун діаметром 65 мм із водяним охолодженням і цанговим патроном ER11. Він забезпечує потужність 1,5 кВт, підтримує діапазон швидкості 10 000–24 000 об/хв і досягає биття менше 0,005 мм. Оснащений чотирма вдосконаленими високоточними сталевими підшипниками, що втричі довше, ніж у стандартних моделей, він містить передову технологію динамічного балансування для мінімального шуму та вібрації.
Конструкція з водяним охолодженням забезпечує чудове розсіювання тепла, значно нижчу робочу температуру та набагато тихішу роботу, що робить його ідеальним для тривалого, високоточного гравіювання та різання.
Шпиндель розроблений для контролю швидкості VFD, що дозволяє операторам регулювати швидкість шпинделя від 10 000 до 24 000 об/хв відповідно до діаметра фрези, швидкості подачі та вимог до матеріалу.
Цангова система ER11 забезпечує надійне затискання інструменту для гравірувальних фрез малого діаметра, допомагаючи зменшити биття та підвищити точність для тонкого різьблення, фрезерування друкованих плат, різання акрилу та детальної роботи з ЧПУ.
Шпиндель може бути інтегрований із сумісним VFD 400 Гц та системою керування з ЧПК. Швидкість можна регулювати за допомогою параметрів VFD, аналогового сигналу або виходу контролера залежно від конфігурації машини.
Конфігурація 110 В/220 В і номінальний струм 8 А підтримують звичайні налаштування живлення для майстерні з ЧПК. Правильна проводка, заземлення та налаштування параметрів VFD важливі для стабільної роботи та захисту шпинделя.
Діапазон швидкості 10 000–24 000 обертів за хвилину підтримує високошвидкісне гравірування, різання, свердління та фінішну обробку деревини, акрилу, пластику, друкованих плат і легких кольорових металів.

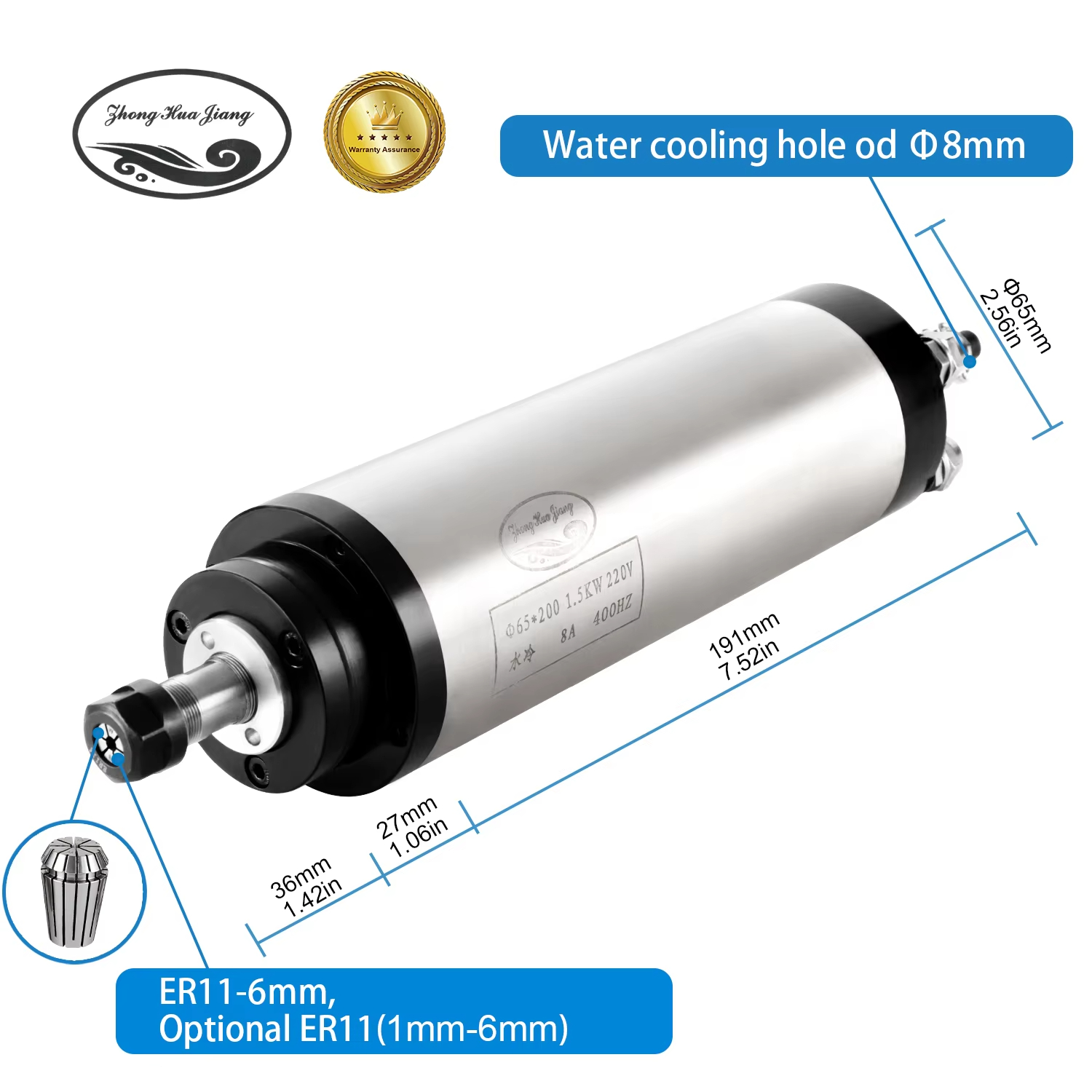

Корпус із водяним охолодженням Φ65 × 254 мм і вага приблизно 3 кг забезпечують компактну установку, зберігаючи ефективне розсіювання тепла та знижений робочий шум під час тривалої обробки з ЧПК.
Інноваційна та передова технологія динамічного балансування
Ефективно зменшує шум
Підвищення стабільності в робочому процесі
Автентичні оновлені 4 шт
Сталеві підшипники підвищеної міцності
Повністю мідна подовжуюча котушка ротора
Термін роботи може досягати 2 років по 8 годин / день
| Наш шпиндельний двигун | Інший двигун шпинделя |
 |
 |
| Биття менше 0,005 мм | Біття 0,05 мм |
Подальша обробка двигуна шпинделя
Биття двигуна шпинделя становить менше 0,005 мм
Точність у 10 разів перевищує звичайний двигун шпинделя
ВИМКНЕННЯ ТОЧНОСТІ В 10 РАЗІВ
Оснащений попередньо припаяним авіаційним дротом і проводом живлення для швидкого встановлення
Незалежно від того, любите ви чи працюєте в професійній майстерні з ЧПК, у нас є ідеальне рішення для шпиндельного двигуна Zhong Hua Jiang з водяним охолодженням. Наші шпиндельні двигуни з водяним охолодженням підтримують широкий спектр проектів, від складного гравіювання до важких вирізів, що підходять для різного рівня кваліфікації. Якщо стандартна конфігурація не відповідає вашим потребам, зв’яжіться з нашою професійною командою продажів, щоб налаштувати ідеальне рішення шпиндельного двигуна з водяним охолодженням для ваших проектів.
Окрім шпиндельного двигуна Zhong Hua Jiang 1,5 кВт ER11 з водяним охолодженням, ми пропонуємо низку інших моделей шпиндельного двигуна з водяним охолодженням для різноманітних потреб проектів з ЧПК. Наша лінійка включає шпиндельний двигун потужністю 0,8 кВт з водяним охолодженням для виконання компактних точних завдань, шпиндельний двигун потужністю 1,5 кВт/2,2 кВт з водяним охолодженням для високопродуктивного гравірування та різання на дереві, акрилі та м’яких металах, шпиндельний двигун потужністю 3 кВт з водяним охолодженням для професійних проектів і спеціальні версії шпинделя з повітряним охолодженням для покращеної універсальності.
Компанія Huajiang була заснована в 2000 році, починаючи з виробництва шпиндельних двигунів для гравірування з ЧПУ, а потім розширившись до інверторів VFD, фрезерних верстатів з ЧПК та аксесуарів для ЧПК.
Щоб вийти на світові ринки, ми створили бренд Zhong Hua Jiang у 2018 році, зосередившись на надійних шпиндельних двигунах з ЧПК, компонентах машин, постачанні OEM та експортних послугах.
Ми зареєстрували патент на нашу серію двигунів шпинделя з повітряним охолодженням. Патент №: 200730184245.5.
Ми маємо 20-річний досвід виробництва в цій галузі.
Ми експортуємо нашу продукцію по всьому світу, включаючи відомі компанії в США та Німеччині.
 |
||
Гарантія якостіВисока якість роботи Суворий контроль якості |
Патенти та сертифікатиКілька патентів на повітряне охолодження шпиндельні двигуни |
Додаткова вартість брендуЦінність бренду високо визнана ринком |
 |
||
Розумна цінаПрямі заводські продажі Висока економічна продуктивність |
Повний робочий деньПрофесійна технічна підтримка Ретельне та швидке обслуговування клієнтів |
Швидка та надійна доставкаШвидка та ефективна доставка Відстеження та оновлення в реальному часі |
Наші ультрасучасні фрезерні верстати з ЧПК Zhong Hua Jiang, включаючи такі моделі, як 3018, 3020, 3040 і 6090, гарантують точність, ефективність і надійність, необхідні для високоякісних проектів гравірування та різання.
Забезпечуйте свої проекти ЧПК нашими вдосконаленими шпиндельними двигунами, включаючи варіанти з повітряним і водяним охолодженням, розроблені відповідно до суворих стандартів продуктивності для різноманітних матеріалів.
Покращуйте свої операції з ЧПК за допомогою наших точних аксесуарів, таких як кінцеві вимикачі, Z-щупи та кнопки аварійної зупинки, що ідеально підходить для забезпечення безпеки та точності.
Забезпечте надійне та безпечне з’єднання за допомогою наших кабелів із подвійним екрануванням і екранованих ланцюгових кабелів, розроблених для мінімізації перешкод сигналу та підвищення довговічності.
Керуйте своїм верстатом з ЧПК за допомогою наших високопродуктивних крокових двигунів, які забезпечують точне керування та надійну роботу для стабільних результатів проекту.
Він використовується для гравірування з ЧПУ, обробки дерева, різання акрилу, фрезерування друкованих плат, обробки пластику, виготовлення вивісок, невеликих модернізацій фрезерів з ЧПУ та легкої обробки м’яких металів, таких як алюміній або латунь.
Основні характеристики включають потужність 1,5 кВт, цангу ER11, круглий корпус Φ65 мм, варіанти напруги 110 В/220 В, струм 8 А, частоту 400 Гц, діапазон швидкості 10 000–24 000 об/хв, водяне охолодження та вагу приблизно 3 кг.
Цей шпиндель слід використовувати з відповідним інвертором VFD 400 Гц. Перед початком роботи VFD необхідно налаштувати відповідно до напруги шпинделя, струму, номінальної частоти, максимальної швидкості, часу прискорення та методу керування.
Шпиндель з водяним охолодженням забезпечує краще розсіювання тепла та нижчий робочий шум, ніж багато варіантів із повітряним охолодженням, що робить його придатним для довгих циклів гравірування, роботи з дрібними деталями та майстерень, де потрібна стабільна температура шпинделя.
Він може обробляти деревину, МДФ, акрил, ПВХ, пластик, друковану плату, оргскло та легкі м’які метали за умови використання правильного різця, швидкості подачі, швидкості, охолодження та параметрів обробки.
так Zhong Hua Jiang підтримує оптові замовлення для дистриб’юторів, торгових посередників, машинобудівників, постачальників ремонтних робіт та інтеграторів обладнання з ЧПК. Ми можемо забезпечити стабільне постачання, пряме заводське ціноутворення та підтримку експорту.
так Варіанти OEM і ODM можуть включати логотип, упаковку, конфігурацію напруги, довжину кабелю, специфікацію підшипників, відповідність аксесуарів та інші вимоги, засновані на проекті для клієнтів B2B.
Для стандартних моделей доступні невеликі пробні замовлення. MOQ для OEM або індивідуальних замовлень залежить від напруги, упаковки, маркування та вимог до конфігурації.
Zhong Hua Jiang надає 12-місячну гарантію на шпиндельні двигуни та аксесуари з технічною підтримкою для встановлення, налаштування параметрів VFD, електропроводки, усунення несправностей та сервісної документації дистриб’ютора.
