14HS2408
Zhong Hua Jiang
4,4V
0,8A
28 mm

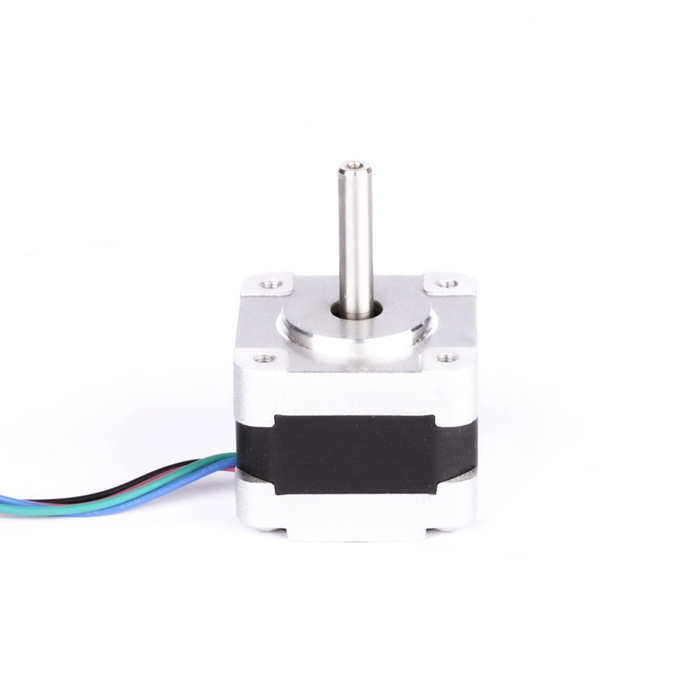

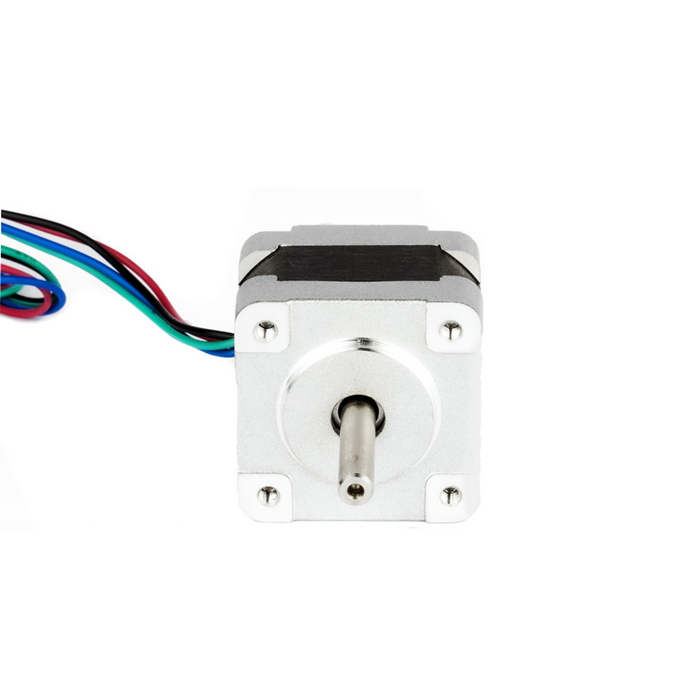

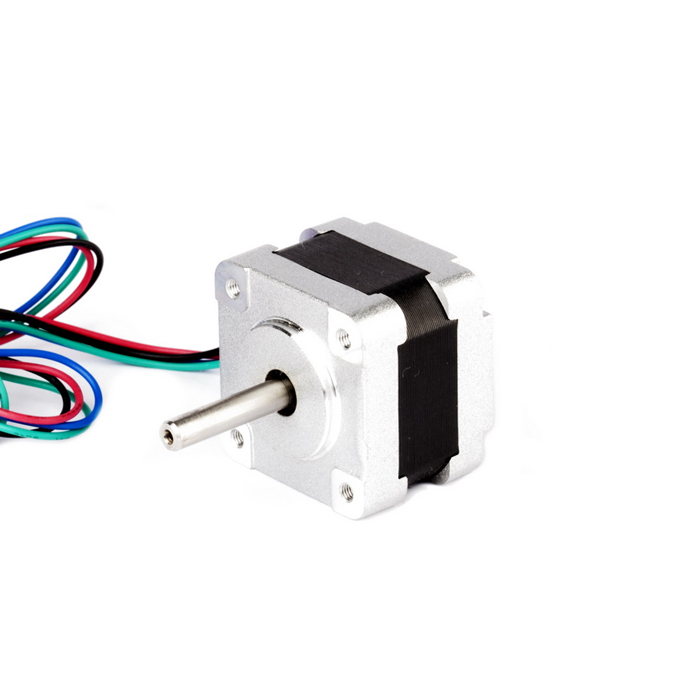

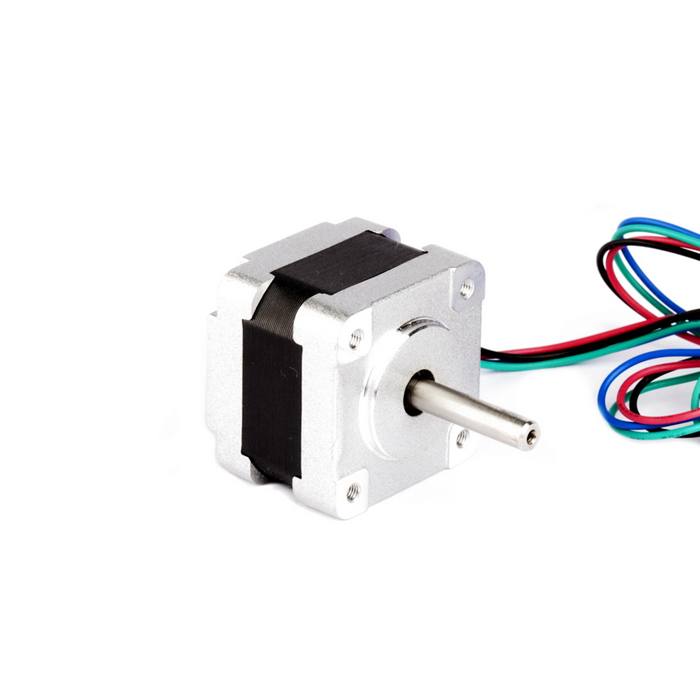

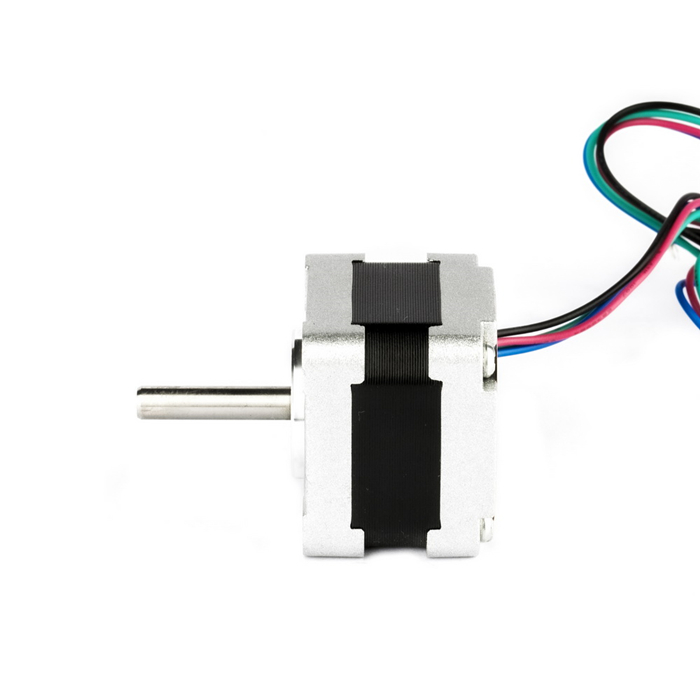

Die Zhong Hua Jiang 14HS2408 is 'n kompakte 35 mm-raam, 2-fase hibriede stapmotor wat ontwerp is vir presiese inkrementele beweging in CNC-toerusting, 3D-drukkers, robotika, outomatiseringstelsels, posisioneringsmeganismes en DIY-bewegingsbeheerprojekte. Die motor gebruik 'n 1,8° volstaphoek, wat 200 volle treë per omwenteling verskaf voor mikrostap.
Hierdie model word gespesifiseer teen 4.4V en 0.8A per fase, met 5.5Ω faseweerstand, 7.5mH induktansie, Klas B-isolasie en AWG 26 leidingdrade. Sy kompakte 35 mm-raam is geskik vir toepassings wat beheerde posisionering en beperkte installasiespasie benodig.
Versoek 14HS2408 Stapmotor Pryse
| Item | Spesifikasies |
| Aantal fases | 2 |
| Stap hoek | 1,8° ±5% |
| Gegradeerde spanning | 4,4V |
| Gegradeerde huidige | 0,8A |
| Weerstand | 5.5Ω ±10% by 20°C |
| Induktansie | 7.5mH ±20% by 1kHz, 1Vrms |
| Hou wringkrag | Bo 0,12 N·m |
| Detent wringkrag | Onder 0,8 N·cm maks. |
| Rotortraagheid | 11 g·cm² |
| Lood Styl | AWG 26 UL1007 |
| Isolasie klas | Klas B |
| Diëlektriese sterkte | 500V AC vir 1 minuut |
| Isolasie weerstand | Bo 100MΩ |
| Toelaatbare stootlas | 10N |
| Toelaatbare radiale las | 21N aan askant |
Die 1.8° staphoek is gelyk aan 200 volle treë per omwenteling. Wanneer dit met 'n versoenbare mikrostepping-aandrywer gekoppel word, kan elke volle stap elektronies onderverdeel word vir gladder beweging en verminderde vibrasie. Werklike posisioneringswerkverrigting hang af van die bestuurder, meganiese ratkas, vrag, versnelling, resonansie en beheerverstellings.
Vra oor bestuurderversoenbaarheid
| Model No. | Stap hoek | Motor lengte | Spanning | Huidige | Weerstand | Induktansie | Hou wringkrag | Traagheid | Lood Styl |
| (°) | (L) mm | V | A | Ω | mH | mN·m | g·cm² | # | |
| 14HS2408 | 1.8 | 28 | 4.4 | 0.8 | 5.5 | 7.5 | 12 | 11 | AWG 26 1061 |
Die tabel hierbo reproduseer die verteenwoordigende elektriese data vanaf die oorspronklike produkbladsy. Produkte met spesiale vereistes kan volgens die kliënt se toepassing, elektriese spesifikasie en meganiese vereistes bespreek word.
Tegniese nota: die oorspronklike bladsy bevat wringkrag as 'Bo 0.12 N·m' in die algemene spesifikasie, terwyl die elektriese spesifikasietabel '12 mN·m.' lys Omdat hierdie waardes nie ekwivalent is nie, bevestig die nuutste ingenieursdatablad voor finale motorkeuse of vervanging.
| Isolasie vlak | Isolasie spanning | Isolasie weerstand |
| Klas B | 500V AC, 1 minuut | Bo 100MΩ |
| Klas F | 500V AC, 1 minuut | Bo 100MΩ |
Motor isolasie klas beskryf die hitte-weerstand kategorie van die wikkeling isolasie stelsel. Die 14HS2408 algemene spesifikasie identifiseer hierdie motor as Klas B.
| Temperatuurklas van isolasie | 'n Vlak | E vlak | B-vlak | F Vlak | H vlak |
| Maksimum toelaatbare temperatuur (°C) | 105 | 120 | 130 | 155 | 180 |
| Wikkeltemperatuur styg limiet (K) | 60 | 75 | 80 | 100 | 125 |
| Prestasieverwysingstemperatuur (°C) | 80 | 95 | 100 | 120 | 145 |
Voordat u 'n bestaande stapmotor vervang of die 14HS2408 in 'n nuwe bewegingstelsel integreer, vergelyk die flensafmetings, asafmetings, monteergatspasiëring, liggaamslengte en beskikbare installasiespasie met die meganiese tekening.
Koppel die motorfases aan die ooreenstemmende A- en B-uitsette van 'n versoenbare bipolêre stepperdrywer. Bevestig die spoelpare voordat krag toegedien word, en ontkoppel krag voordat die motorbedrading verander word.
Die bestuurder aktiveer die twee motorfases in volgorde om beheerde hoekbeweging te skep. Volstap-, halfstap- en mikrostapgedrag hang af van die geselekteerde bestuurder en kontroleerder. Korrekte fasestroombeperking is belangrik vir motortemperatuur, wringkrag en lewensduur.
| Staphoek Akkuraatheid | ±5% |
| Weerstand Akkuraatheid | ±10% |
| Induktansie Akkuraatheid | ±20% |
| Temperatuur Styging | 80°C maksimum. |
| Omgewingstemperatuur | -20°C tot +50°C |
| Isolasie weerstand | 100MΩ min., 500V DC |
| Diëlektriese sterkte | 500V AC, 1 minuut |
| Toelaatbare radiale las | 21N |
| Toelaatbare stootlas | 10N |
Hierdie toleransies en bedryfstoestande moet by die ontwerp van bewegingstelsels ingesluit word. Beskikbare lopende wringkrag neem gewoonlik af namate spoed toeneem, dus moet motorkeuse die volledige spoed-wringkragvereiste oorweeg eerder as om wringkrag alleen te hou.
Die 14HS2408 35mm hibriede stapmotor kan oorweeg word vir kompakte CNC-meganismes, 3D-drukkers, robotika, outomatiseringstoerusting, posisioneringstadiums, toetstoebehore, resepteringstelsels, kamera- of optiese posisioneringstoestelle en ander toepassings wat herhaalbare inkrementele beweging vereis.
Vir korrekte keuse, verskaf die vereiste spoedreeks, vragwringkrag, versnelling, dienssiklus, lastraagheid, aslading, meganiese afmetings, drywermodel, beskikbare toevoerspanning en hoeveelheid. Hierdie inligting help om te bepaal of die 14HS2408 of 'n ander motorkonfigurasie gepas is.
'n 35 mm-raam hibriede stapmotor verskaf 'n kompakte monteringsvoetspoor terwyl die herhaalbare ooplus-posisioneringskenmerke van 'n 2-fase hibriede stapontwerp behou word. Dit is nuttig wanneer die masjien minder installasiespasie het as toepassings wat ontwerp is rondom groter NEMA 17-, NEMA 23- of NEMA 34-motors.
Huajiang is in 2000 gestig, begin met CNC gravure spil motor produksie en later uitgebrei na veranderlike-frekwensie dryf, graveer masjiene en verwante CNC en beweging-beheer produkte. Die Zhong Hua Jiang-handelsmerk is in 2018 gestig om breër internasionale markontwikkeling te ondersteun.
Die maatskappy het 'n geregistreerde patent vir 'n reeks lugverkoelde spilmotors, patentnommer 200730184245.5, en meer as 20 jaar se vervaardigingservaring in CNC-verwante produkte.
 |
||
| Kwaliteitsversekering Produkinspeksie en kwaliteitbeheerprosedures voor versending. |
Patente en sertifisering Langtermyn CNC-vervaardigingservaring en gepatenteerde spilontwerpe. |
Bykomende handelsmerkwaarde Geïntegreerde produkondersteuning vir CNC-masjiene, asse, motors, aandrywers en bykomstighede. |
 |
||
| Redelike prys Direkte fabriekskommunikasie vir spesifikasies, hoeveelheid en aanpassing. |
Voltydse diens Tegniese ondersteuning vir motorkeuse, bestuurderpassing en toepassingsvrae. |
Vinnige en betroubare aflewering Produksie-koördinering, uitvoerdiens en versendingopdaterings. |
Sertifiseringsvereistes kan verskil volgens bestemmingsmark en finale toerusting. Vir OEM- of bondelbestellings, versoek die huidige produkdokumentasie wat vir jou projek vereis word en bevestig die toepaslike voldoeningstandaard voor aankoop.
Die 14HS2408 gebruik 'n kompakte 35 mm-klas raam. In standaard stepper-motor terminologie word 'n 35 mm vierkantige raam algemeen as NEMA 14 gekategoriseer. Bevestig die meganiese tekening voordat 'n motor vervang word, want monteerafmetings is belangriker as die produknaam alleen.
’n 1.8°-staphoek bied 200 volle treë per omwenteling. 'n Versoenbare mikrostepping-bestuurder kan daardie volle stappe onderverdeel vir gladder beweging en fyner opdragbeweging.
Die oorspronklike spesifikasie lys 4.4V gegradeerde spanning en 0.8A nominale stroom. Wanneer 'n stroombeheerde stepper drywer gebruik word, stel die fasestroomlimiet in volgens die motor- en drywervereistes.
Gebruik 'n bipolêre 2-fase stepper drywer wat fasestroom rondom die motor se 0.8A-gradering kan reguleer en versoenbaar is met die beskikbare kragtoevoer en beheerder. Bevestig die bestuurder se huidige reeks, toevoerspanningreeks en mikrostap-instellings voor installasie.
Ja. 'n Versoenbare mikrostepping-drywer kan die motor met fraksionele elektriese stappe laat werk om vibrasie te verminder en gladheid te verbeter. Die opdragte mikrostapgrootte moet nie as gewaarborgde meganiese posisioneringsakkuraatheid onder las beskou word nie.
Die oorspronklike bladsy bevat twee verskillende houwringkrag-inskrywings: die algemene spesifikasie lys bo 0.12 N·m, terwyl die elektriese spesifikasietabel 12 mN·m lys. Bevestig die nuutste ingenieursdatablad met Zhong Hua Jiang voordat die houwringkrag as 'n ontwerpwaarde gebruik word.
Die bronspesifikasie lys 'n toelaatbare radiale las van 21N en 'n toelaatbare stootlas van 10N. Koppelstukke, katrolle en loodskroefreëlings moet so ontwerp word dat die motoras nie aan belasting bo die gespesifiseerde perke onderwerp word nie.
Verskaf die huidige motormodel, flens- en asafmetings, vragwringkrag, teikenspoed, versnelling, dienssiklus, drywermodel, toevoerspanning, bedradingvereistes, vereiste hoeveelheid en finale toediening. Hierdie besonderhede help om te bepaal of die 14HS2408 geskik is en of 'n ander motor nodig is.
Die oorspronklike produkinligting meld dat produkte met spesiale vereistes volgens klantversoeke gemaak kan word. Kontak die verkoopspan met die vereiste elektriese, meganiese, looddraad- en hoeveelheidspesifikasies vir evaluering.
