11HS5406
Zhong Hua Jiang
6,2V
190G
0,67A
70 mm

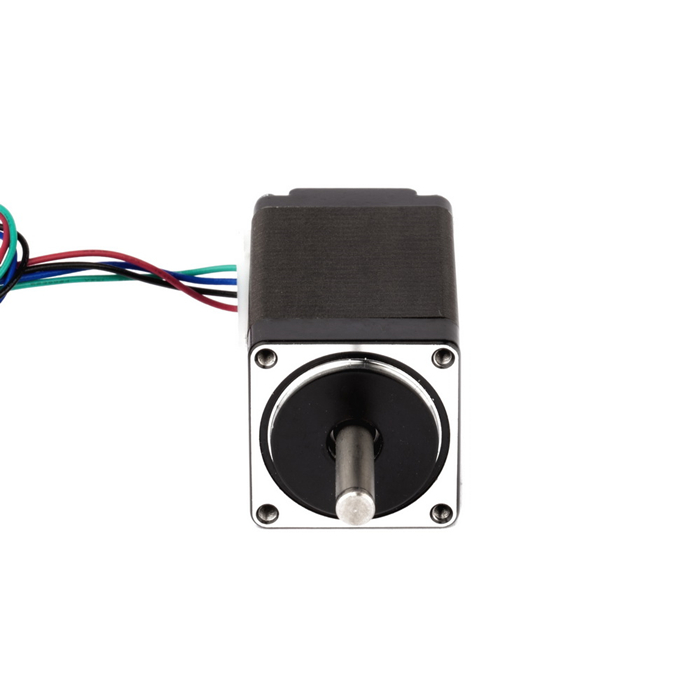

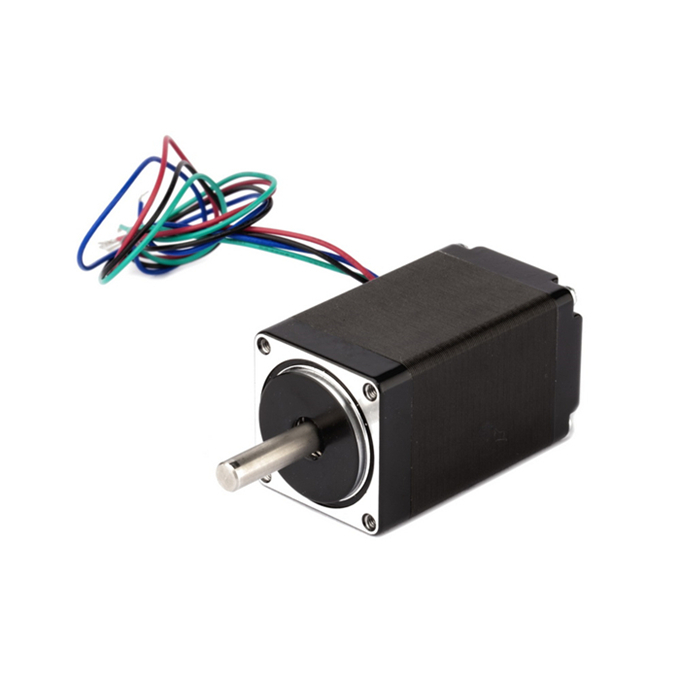

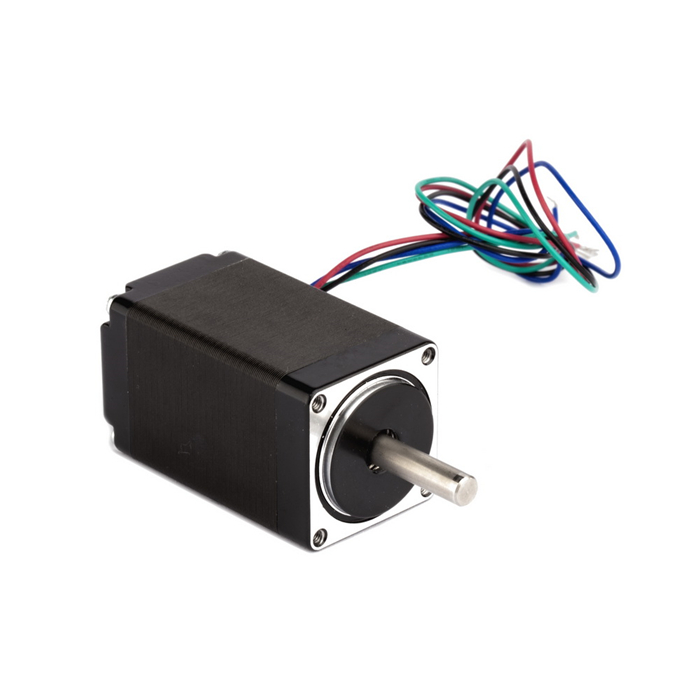

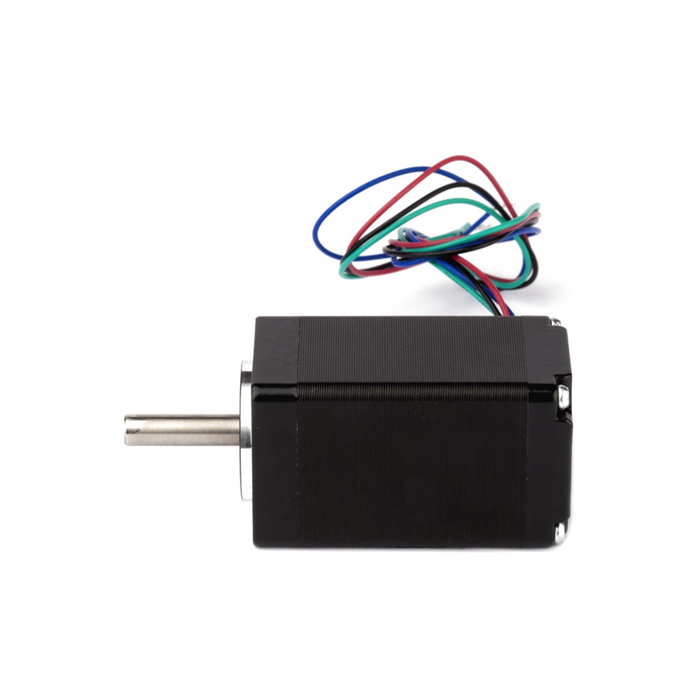

28mm NEMA 11 (11HS5406) 6.2V 2-fase hibriede stapmotor is ontwerp vir kompakte bewegingsbeheerstelsels wat beheerde inkrementele rotasie en herhaalbare posisionering vereis. Die gepubliseerde spesifikasie lys 'n 1.8° staphoek, 0.67A aangeslane stroom en 'n minimum houwringkrag van 0.12 N·m (12 N·cm).
Die motor is bedoel vir evaluering deur toerustingvervaardigers, CNC-stelselintegreerders, robotika-ontwikkelaars, outomatiseringsingenieurs en stapmotorverspreiders. Gaan motorafmetings, dryfstroominstellings, aslading en wringkragvereistes na voordat 'n motor vir 'n samestelling gekies word.
Versoek stapmotorspesifikasies en
| itemspesifikasies | kwotasie |
|---|---|
| Aantal fases | 2 |
| Stap hoek | 1,8° ±5% |
| Gegradeerde spanning | 6,2V |
| Gegradeerde huidige | 0,67A |
| Weerstand | 9.2Ω ±10% by 20°C |
| Induktansie | 8.9mH ±20% by 1kHz, 1Vrms |
| Hou wringkrag | 0,12 N·m minimum (120 mN·m / 12 N·cm) |
| Detent wringkrag | 0,8 N·cm maksimum |
| Rotortraagheid | 18 g·cm² |
| Lood Styl | AWG26 UL1061 |
| Isolasie klas | Klas B |
| Diëlektriese sterkte | 500V AC, 1 minuut |
| Isolasie weerstand | 100 MΩ minimum |
| Toelaatbare stootlading | 3N |
| Toelaatbare radiale las | 21N aan askant |
Die 6,2V wikkelgradering en 0,67A stroomspesifikasie is motorkenmerke. 'n Versoenbare stapbestuurder moet gekies word en die fasestroomlimiet daarvan moet volgens die motor- en bestuurderinstruksies gekonfigureer word. Moenie die motor direk aan 'n onbeheerde kragbron koppel nie.
Die volgende elektriese data word geassosieer met die 6.2V, 0.67A produkkonfigurasie. Bevestig die motornaamplaat en fisiese afmetings wanneer 'n vervanging gespesifiseer word of 'n produksiegroep gekoop word.
| Model No. | Stap Hoek (°) | Motor Lengte (mm) | Spanning (V) | Stroom (A) | Weerstand (Ω) | Induktansie (mH) | Vashouwringkrag (mN·m) | Traagheid (g·cm²) | Gewig (g) |
|---|---|---|---|---|---|---|---|---|---|
| 11HS5406 | 1.8 | 70* | 6.2 | 0.67 | 9.2 | 8.9 | 120 | 18 | 190 |
*Die gepubliseerde motorlengte is 70 mm. Vir montering en masjienontwerp, bevestig die fisiese lengte en asafmetings deur die tekening vir die presiese motor wat verskaf is, te gebruik.
Meganiese verenigbaarheid hang af van die raammonteringspatroon, liggaamslengte, skagafmetings en beskikbare speling in die toerusting. Hersien beide oorspronklike dimensie-illustrasies hieronder voordat 'n masjienmontering of vervangingsspesifikasie voorberei word.
Koppel die twee motorfases aan 'n geskikte bipolêre stepper drywer volgens die bedradingsdiagram vir die werklike motorleidingrangskikking. Identifiseer die spoelpare en verifieer die connector-penout voordat krag toegedien word.
| Staphoek akkuraatheid | ±5% |
| Weerstand Akkuraatheid | ±10% |
| Induktansie Akkuraatheid | ±20% |
| Temperatuur Styging | 80°C maksimum. |
| Isolasie weerstand | 100 MΩ min., getoets by 500V DC |
| Diëlektriese sterkte | 500V AC vir 1 minuut |
| Toelaatbare radiale las | 21N |
| Toelaatbare stootlading | 3N |
Motorverrigting en temperatuur hang af van die aandrywinginstellings, omgewingstoestande, spoed en meganiese las. Die gelyste houwringkrag is 'n stilstaande bekragtigde wringkraggradering; dit beskryf nie beskikbare wringkrag oor die bedryfspoedreeks nie.
Tweefase-hibriedontwerp: Geskik vir stap-vir-stap posisiebeheer met 'n versoenbare bestuurder.
1.8° staphoek: Verskaf 200 volle treë per omwenteling voor enige mikrostap-konfigurasie.
Kompakte 28 mm-raamklas: Geskik vir oorweging in ruimtebeperkte bewegingsamestellings.
0,12 N·m minimum houwringkrag: Help om statiese lashouvereistes te evalueer.
Gedokumenteerde elektriese eienskappe: 6.2V, 0.67A, wikkelweerstand en induktansiewaardes ondersteun aandrywingseleksie.
Klas B-isolasie: Met gepubliseerde isolasie-weerstand en diëlektriese-sterkte toestande.
Meganiese en bedradingstekeninge: Nuttig vir verkryging, ingenieursoorsig en stelselintegrasie.
Vra oor bestuurderpassing en OEM-voorsiening
Die 11HS5406 tweefase hibriede stapmotor kan geëvalueer word vir toerusting wat beheerde inkrementele beweging vereis, onderhewig aan die las, spoed, akkuraatheid en monteervereistes van elke toepassing.
Kompakte CNC-toerusting en CNC-graveermasjien-asbeheer
3D-drukkers en klein outomatiseringstoestelle
Robotika en presisie posisionering samestellings
Verpakkingsmasjinerie en etiketteringtoerusting
Mediese toerusting en laboratoriuminstrumentmeganismes
Pasgemaakte OEM-bewegingsbeheerstelsels
Vir vervangingsprojekte, verskaf die oorspronklike motormodel, monteerafmetings, asafmetings, wikkelstroom en bestuurderinligting. Vir nuwe ontwerpe, verskaf ook die vereiste spoed, vragtraagheid en dienssiklus vir verenigbaarheidsoorsig.
Die sertifikaatbeeld wat voorheen saam met hierdie produk gepubliseer is, word hieronder behou. Vir 'n aankoopprojek wat spesifieke voldoeningsdokumentasie vereis, bevestig die uitreikingsorganisasie, dokumentomvang en toepaslike motormodel met Zhong Hua Jiang.
Die gepubliseerde volstaphoek is 1,8° ±5%, gelykstaande aan 200 volle treë per omwenteling. Werklike posisioneringswerkverrigting hang ook af van die bestuurder, meganiese vrag en beheeropstelling.
'n Motor met 'n vierkantige monteerraam van ongeveer 28 mm behoort aan die NEMA 11-raamgrootte-klas. Bevestig die monteerafmetings wat in die tekeninge vir die betrokke motor getoon word voordat jy bestel.
Die gelyste wikkelspanning is 6.2V en nominale stroom is 0.67A. Kies 'n versoenbare twee-fase stepper drywer en stel sy huidige limiet om by die motor spesifikasie te pas.
Die genoemde minimum houwringkrag is 0,12 N·m, gelykstaande aan 12 N·cm of 120 mN·m. Houwringkrag beskryf wringkrag by stilstand onder die gespesifiseerde energietoestande, eerder as lopende wringkrag by elke spoed.
'n Geskikte twee-fase stepper drywer kan mikrostepping werking bied. Verifieer die huidige gradering, wikkelkonfigurasie, bedrading en vereiste bewegingsprestasie voor integrasie.
Die gepubliseerde wikkelweerstand is 9.2Ω ±10% by 20°C, en induktansie is 8.9mH ±20% by 1kHz en 1Vrms. Hierdie waardes kan ingenieurs help om motors te vergelyk en 'n geskikte bestuurder te kies.
Ja. Twee meganiese dimensie-illustrasies en die oorspronklike bedradingsdiagram word hierbo verskaf. Verifieer die presiese motorlengte, asafmetings en loodrangskikking voor finale installasie.
Potensiële toepassings sluit in kompakte CNC-asse, 3D-drukkers, robotika, verpakking- en etiketteringtoerusting, laboratoriuminstrumente en OEM-posisioneringsmeganismes, onderhewig aan die meganiese en elektriese vereistes van elke ontwerp.
Verskaf die vereiste model, tekeninge of monteerafmetings, bestuurderbesonderhede, motortoepassing, verwagte bestelhoeveelheid en bestemmingsmark. Sluit enige vereistes vir skagkonfigurasie, kabelverbindings of tegniese dokumentasie in.
