500W Vazdušno hlađenje
110V/220V
Do praznog hoda do 12000 o/min
Vazdušno hlađen
0.5KW
4A
Zhong Hua Jiang 500W vazdušno hlađeni CNC motor vretena kombinuje 500W DC motor vretena, AC-input/DC-output regulator brzine, 52 mm montažni držač i ER11 stezne čaure za nadogradnju desktop CNC rutera, CNC mašine za graviranje i aplikacije za glodanje malih formata. Objavljena lista kompleta također uključuje bitove za graviranje, ručne alate i pribor za povezivanje.
Dizajniran za kupce koji zamjenjuju osnovno vreteno ili specificiraju opremu za kompaktni CNC sistem, ovaj komplet nudi podesivu brzinu vretena i dizajn motora sa zračnim hlađenjem bez zasebnog kruga za hlađenje tekućinom. Prije naručivanja provjerite slobodna mjesta za strojeve, montažu motora, električno napajanje i kontrolu.
Komplet vretena od 500 W na prvi pogled
500W nominalna snaga vretena; DC 100V lista radnog napona motora; brzina do 12.000 RPM bez opterećenja; 52 mm nosač; ER11 stezne čahure u veličinama 1/4 in, 1/8 in i 1/16; kontroler za AC 110V/220V ulaz i DC 0–100V izlaz. Potvrdite željenu postavku napona i tačnu nazivnu snagu motora prema isporučenoj dokumentaciji.
Zatražite cijene i specifikacije kompleta vretena od 500 W
Pogledajte objavljeni video zapis proizvoda Zhong Hua Jiang CNC. Za demonstracije specifičnih za model ili trenutnu konfiguraciju kompleta, zatražite potvrdu uz ponudu.

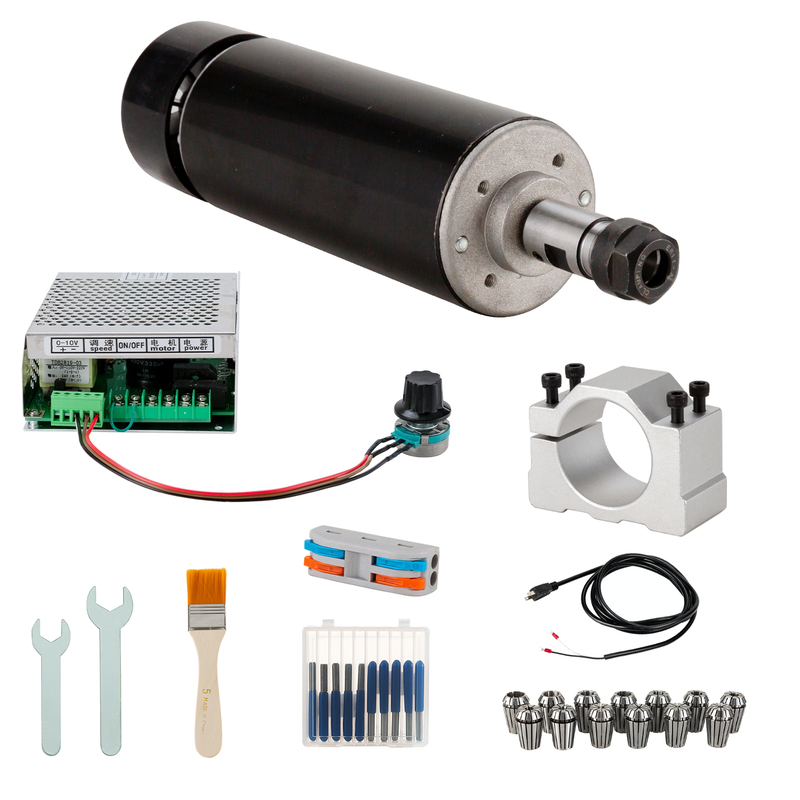

Sljedeće količine komponenti su preuzete sa objavljene liste kompleta. Za nabavku, zatražite najnoviju potvrdu pakovanja i električnu konfiguraciju koja odgovara vašem tržištu.
| 1x | 500W vretenasti motor sa vazdušnim hlađenjem | 1x | 52mm nosač za montiranje |
| 3x | ER11 stezaljka (1/4',1/8',1/16') | 10x | Drill Bits |
| 1x | Četka | 1x | Power Wire |
| 2x | Ključevi | 1x | Fast Wire Connector |
| 1x | AC 110V/220V regulator brzine sa podrškom za Mach3 | ||
Pregledajte isporučeni dijagram ožičenja i dokumentaciju kontrolera prije povezivanja motora. Mrežno ožičenje, zaštitno uzemljenje i priključke kontrolera treba da izvede kvalifikovano osoblje. Isključite napajanje prije pregleda ili servisiranja.
Pitajte o kompatibilnosti kontrolera i dokumentaciji o ožičenju
Komplet vretena sa zračnim hlađenjem od 500 W može se uzeti u obzir za graviranje, bušenje i lagano sečenje na drvetu, MDF-u, akrilu, plastici, PVC i PCB podlogama, u zavisnosti od bitova, okvira glodala i parametara rezanja. Meki metali mogu zahtijevati plitke prolaze i pažljivo postavljanje; ovaj kompaktni komplet nije predstavljen kao vreteno za skidanje metala za teške uslove rada.
Korisne aplikacije uključuju ugravirane natpisne pločice, drvene znakove, ukrasna slova, male zanatske komponente i izradu prototipa za radnu površinu.
Za plastične displeje, šablone i akrilne umjetničke radove odaberite odgovarajući alat i uklanjanje strugotina. Dubina rezanja, rizik od topljenja i završna obrada ivica zavise od geometrije alata, brzine pomaka i kvaliteta materijala.
Lagano označavanje ili pažljivo kontrolisana obrada mekog aluminijuma i mesinga može biti moguće na odgovarajućoj CNC opremi. Uvjerite se da okvir stroja, držač, alat i kontroler mogu podržati predviđenu operaciju.
Objavljeni podaci o motoru za 500W vreteno prikazani su ispod. Oznaku motora od 500W i posebno navedene radne vrijednosti DC 100V / 4A treba provjeriti u odnosu na trenutni tehnički list motora prije električne integracije; ove brojke ne uspostavljaju jednu istovremenu nazivnu radnu tačku.
| Radni napon | 100VDC | Brzina | Do 12.000 o/min u praznom hodu |
| Snaga | 500W | Obrtni moment | 5000g/cm |
| Current | 4A | Otpornost izolacije | >2 megoma |
| Motor Length | 200 mm | Dielektrična čvrstoća | 400V |
| Izbjegavanje vretena visoke preciznosti: 0,01-0,03 | |||
Dobavljač navodi obrtni moment kao 5000g/cm i otpuštanje vretena kao 0,01–0,03 bez eksplicitne jedinice u ovoj tabeli. Zatražite trenutni mjerni crtež i proizvođačevu metodu ispitivanja za kritične primjene preciznosti ili momenta.
Uključeni pretvarač brzine prihvata mrežni ulaz naizmenične struje i snabdeva motor podesivim jednosmernim naponom. Na ovoj stranici je opisan kao DC regulator brzine, a ne kao pretvarač varijabilne frekvencije za trofazne AC motore.
| Ulazni napon | AC 110V/220V, 50/60Hz | Veličina | 5,5 x 4,3 x 2 inča |
| Izlazna struja Peak | 6A | Temperatura zraka oko | -10~40°C |
| Adaptivna snaga motora | 100W-500W | RH (relativna vlažnost zraka) | Ispod 85%, ventilirano |
| Izlazni napon | DC 0-100V | ||
| Molimo instalirajte na mestu koje je provetreno, bez dramatičnog udara, bez vibracija, bez medijuma opasnosti od eksplozije, bez provodljivih metalnih čestica. | |||
| 3 kom ER11 set stezni Domet hvatanja: | 1/4', 1/8', 1/16' | ||
| Tolerancija istjecanja: | 0,01 mm (0,0006') | ||
| 10 kom burgije: | Vrh 0,1 mm, prečnik 3,175 mm 15 stepeni (5kom), 30 stepeni (5kom) |
Na pakovanju su navedene tri veličine čahure ER11 i deset bitova za graviranje. Prije upotrebe provjerite odabrani promjer drške alata i specifikaciju stezne čahure; odaberite alate i brzine pomaka prikladne za krutost mašine i materijal izratka.
Zatražite tehnički list motora vretena od 500 W
Objavljeni paket uključuje držač za montažu vretena od 52 mm. Potvrdite prečnik kućišta motora, raspored montažnih vijaka, zazor Z-ose mašine i nosivost portala; sama veličina nosača ne garantuje da komplet odgovara svakom 3018, 3020 ili drugom CNC ruteru.
Motor je naveden na 100VDC, a kontroler je naveden za AC 110V/220V, 50/60Hz ulaz i DC 0–100V izlaz. Navedite vaš lokalni napon AC mreže, verziju kontrolera, zahtjeve za hitno zaustavljanje i detalje o električnoj zaštiti uz vaš upit.
Izvorni paket identifikuje regulator brzine sa Mach3 podrškom. Potvrdite stvarni ulaz za kontrolu brzine, kompatibilne kontrolne signale, ožičenje i odabranu verziju kontrolera prije nego što ga integrirate s Mach3 ili bilo kojim drugim CNC kontrolerom.
Zatražite provjeru kompatibilnosti kompleta vretena od 500 W
Ispod su objavljene slike paketa. Gornja tabela daje količine za vreteno, kontroler, nosač, stezne čahure, burgije, ključeve, četku, žicu za napajanje i konektor za brzu žicu. Za narudžbe distributera ili OEM-a potrebno je ponovo potvrditi detalje o pakiranju.
Huajiang navodi da je njegov posao za proizvodnju CNC vretenastih motora osnovan 2000. godine, u početku se fokusirajući na motore za graviranje vretena prije dodavanja pogona s promjenjivom frekvencijom i strojeva za graviranje. Brend Zhong Hua Jiang osnovan je 2018.
Kompanija opisuje iskustvo u proizvodnji vazdušno hlađenih vretenastih motora i srodnih CNC proizvoda, uključujući objavljenu referencu patenta za vazdušno hlađeni motor vretena (br. 200730184245.5). Ova pozadina sama po sebi ne certificira nikakav poseban set vretena od 500 W.
Za distributere, graditelje sistema i integratore CNC mašina, razgovarajte o tačnoj konfiguraciji kompleta od 500W, listi pakovanja, električnoj dokumentaciji i dostupnim opcijama brendiranja tokom ponude.
Zhong Hua Jiang nudi vretenaste motore, kontrolere i pribor za CNC mašine kroz svoj asortiman proizvoda. Sljedeće informacije o kompaniji zadržane su sa originalne stranice proizvoda; dokumentaciju specifičnu za model, standarde inspekcije i komercijalne uslove treba potvrditi za svaku narudžbu.
 |
||
| Osiguranje kvaliteta Izvedba vrhunskog kvaliteta Stroga kontrola kvaliteta | Patenti i sertifikati Nekoliko patenata za vazdušno hlađene vretenaste motore | Dodatna vrijednost brenda Vrijednost brenda je visoko prepoznata od strane tržišta |
 |
||
| Razumna cijena Direktna fabrička prodaja Visoke cijene | Puno radno vrijeme Profesionalna tehnička podrška Blizu i brzu korisničku podršku | Brza i pouzdana isporuka Brza i efikasna isporuka Praćenje i ažuriranja u realnom vremenu |
Širi asortiman proizvoda uključuje desktop CNC rutere kao što su 3018, 3020 i 3040 mašine, kao i veće 6090 CNC rutere. Potvrdite montažu na vreteno i električnu kompatibilnost za model stroja koji planirate nadograditi.
Dostupni su različiti dizajni vretena za različite cikluse rada, ograničenja instalacije i rasporede hlađenja. Komplet vretena od 500 W DC koji je ovdje opisan koristi zračno hlađenje i DC-izlazni regulator brzine.
Povezane komponente uključuju pribor za mašine, oklopljene kablove i koračne motore. Navedite predviđeni kontroler i ožičenje mašine kada tražite kombinovanu ponudu.
Zatražite informacije o distributeru ili OEM kompletu vretena
Sljedeća slika dokumentacije pojavila se u objavljenim informacijama o proizvodu. Zatražite trenutne izvještaje o testiranju specifičnih za model ili primjenjive dokumente o certifikaciji gdje je to potrebno za vaše tržište.
Objavljene slike povratnih informacija iz asortimana proizvoda Zhong Hua Jiang prikazane su u nastavku. Za referencu za primjenu kompleta vretena od 500 W, zatražite informacije relevantne za vašu mašinu i materijale.
Objavljena lista kompleta uključuje jedan vretenasti motor sa zračnim hlađenjem od 500 W, jedan nosač za montažu od 52 mm, tri ER11 stezne čahure (1/4 in, 1/8 in i 1/16 in), deset svrdla, jednu četku, jednu strujnu žicu, dva ključa, jedan brzi konektor i jedan AC 110V govern state support sa podrškom za brzinu.
Dobavljač navodi brzinu vretena do 12.000 RPM u praznom hodu. Stvarna brzina pod opterećenjem i učinak rezanja zavise od podešavanja kontrolera, alata i materijala.
Motor je specificiran kao DC vreteno sa objavljenom listom radnog napona od 100VDC. Isporučeni pretvarač prima AC 110V/220V mrežni ulaz i daje navedeni DC 0–100V izlaz. Prije povezivanja provjerite tačnu varijantu kontrolera.
Objavljeni komplet uključuje pretvarač brzine za DC vretenasti motor. Ne treba pretpostaviti da je to konvencionalno trofazno AC vreteno VFD; dokumentovani izlaz pretvarača je DC 0–100V.
Navedeni montažni nosač je 52 mm. Prije naručivanja provjerite stvarni promjer kućišta vretena, pričvršćivanje Z-ose i raspoloživi razmak na vašem CNC ruteru.
Objavljeni komplet uključuje tri ER11 stezne čahure u veličinama 1/4 in, 1/8 in i 1/16. Spojite steznu čahuru sa drškom reznog alata i pregledajte alat prije upotrebe.
Komplet je namijenjen za desktop CNC graviranje i lagano rezanje. Uobičajene primjene uključuju drvo, MDF, akril, plastiku i PCB podloge. Rezultati zavise od krutosti mašine, alata, parametara rezanja i materijala radnog komada.
Lagano označavanje ili plitko sečenje na odgovarajućim mekim metalima može biti moguće sa odgovarajućom glodalicom, rezačima i dodacima. Ovaj kompaktni komplet ne treba smatrati pogodnim za glodanje teških metala.
Objavljena lista pakovanja identifikuje regulator brzine kao podršku za Mach3. Potvrdite njegov tip kontrolnog ulaza, ožičenje, kompatibilan firmver i tačan model kontrolera prije integracije.
Nosač za montažu od 52 mm može biti relevantan za neke desktop CNC konstrukcije, ali kompatibilnost se mora provjeriti provjerom geometrije montaže, težine vretena, signala kontrolera, mrežnog ulaza i razmaka Z-ose.
Zhong Hua Jiang prihvaća upite od distributera, veletrgovaca i preprodavaca CNC opreme. Kontaktirajte prodajni tim sa željenom količinom, odredištem i potrebnom konfiguracijom za trenutne cijene i uvjete.
Originalne informacije o dobavljačima nude OEM i ODM diskusije koje pokrivaju brendiranje, pakovanje i tehničke konfiguracije. Specifične opcije prilagođavanja i minimalne količine zavise od pregleda projekta i pismene ponude.
Dobavljač opisuje fleksibilnost za probne narudžbe i navodi da se o prilagođenim ili OEM količinama narudžbine raspravlja od slučaja do slučaja. Zatražite trenutnu minimalnu količinu narudžbe za tačan komplet i odredište.
Objavljeno uputstvo navodi otprilike 3-7 radnih dana za standardne komplete nakon plaćanja i 10-20 dana za velike ili prilagođene narudžbe. Ovo su indikativni periodi proizvodnje, a ne potvrđene obaveze isporuke ili isporuke; potvrdite tajming u svojoj ponudi.
Objavljena politika dobavljača navodi 12-mjesečnu garanciju za vretenaste motore, pretvarače snage i pribor, u skladu sa ugovorenim obimom i uslovima garancije. Svojom narudžbom potvrdite važeće uslove i izuzeća.
Dobavljač opisuje dugoročnu tehničku podršku za instalaciju, podešavanje parametara i rješavanje problema, uz dodatnu dokumentaciju ili razgovore o obuci za distributere. Prije kupovine provjerite dostupne kanale podrške i aranžmane odgovora.
