500W berpendingin udara
110V/220V
Hingga idle hingga 12000 putaran/menit
Berpendingin udara
0,5KW
4A

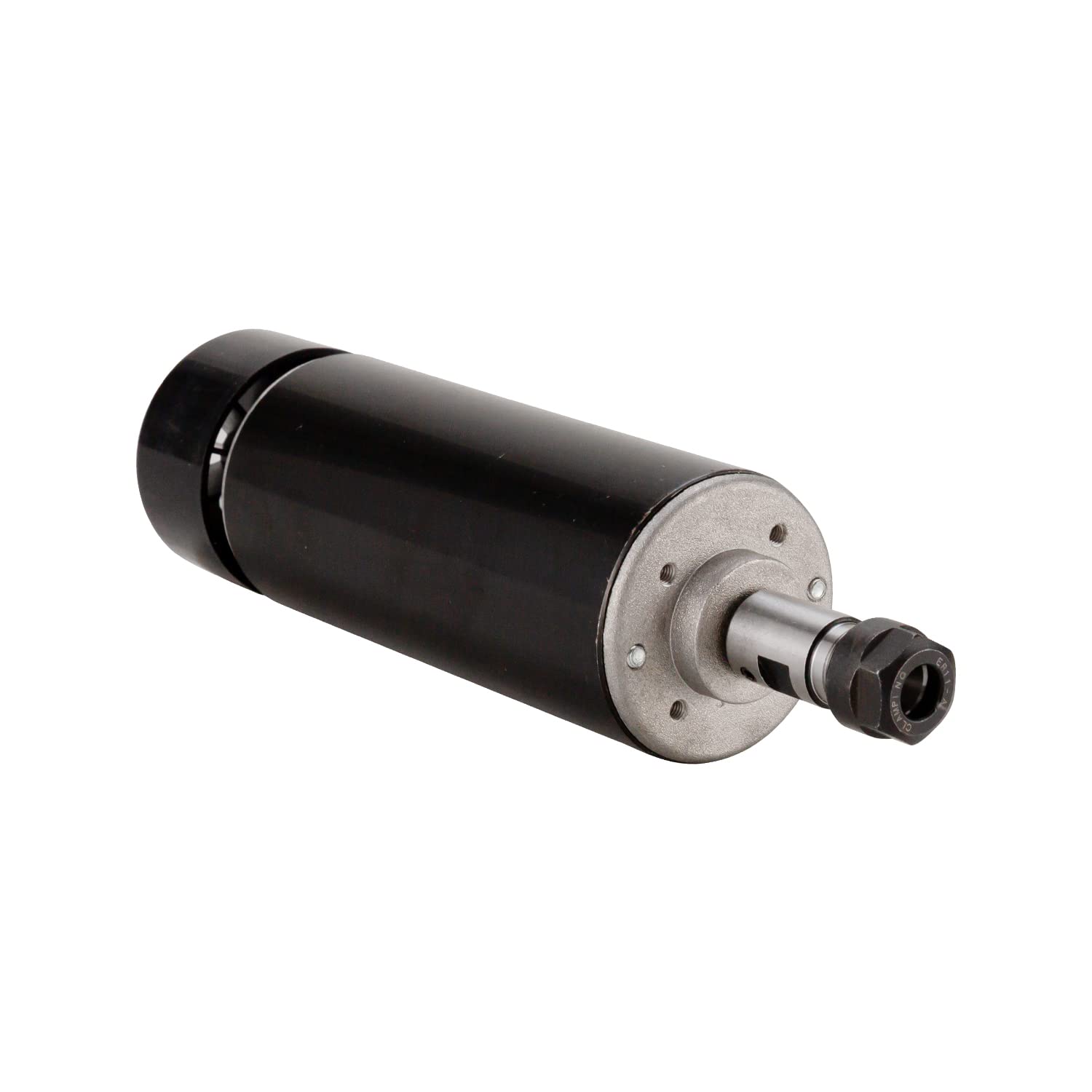

menggabungkan Kit Motor Spindel CNC Berpendingin Udara 500W Zhong Hua Jiang motor spindel DC 500W, pengontrol kecepatan input AC/DC-output, braket pemasangan 52 mm, dan collet ER11 untuk peningkatan router CNC desktop, mesin ukiran CNC, dan aplikasi penggilingan format kecil. Daftar kit yang diterbitkan juga mencakup bit ukiran, perkakas tangan, dan aksesori sambungan.
Dirancang untuk pembeli yang mengganti spindel tingkat pemula atau menentukan peralatan untuk sistem CNC kompak, kit ini menawarkan kecepatan spindel yang dapat disesuaikan dan desain motor berpendingin udara tanpa sirkuit pendingin cair terpisah. Konfirmasikan jarak bebas mesin, pemasangan motor, pasokan listrik, dan integrasi kontrol sebelum memesan.
Sekilas tentang Kit Spindel 500W
Peringkat spindel nominal 500W; Daftar tegangan operasi motor DC 100V; mempercepat hingga 12.000 RPM tanpa beban; braket 52 mm; Collet ER11 dalam ukuran 1/4 inci, 1/8 inci, dan 1/16 inci; pengontrol diberi peringkat untuk input AC 110V/220V dan output DC 0–100V. Konfirmasikan volume yang diinginkantage pengaturan dan rating motor yang tepat berdasarkan dokumentasi yang disertakan.
Minta Harga dan Spesifikasi Spindle Kit 500W
Lihat video produk Zhong Hua Jiang CNC yang dipublikasikan. Untuk demonstrasi khusus model atau konfigurasi kit saat ini, mintalah konfirmasi dengan penawaran harga Anda.
Katalog Mesin Router CNC 2025.pdf
Jumlah komponen berikut diambil dari daftar kit yang diterbitkan. Untuk pengadaan, mintalah konfirmasi pengepakan terbaru dan konfigurasi kelistrikan yang sesuai dengan pasar Anda.
| 1x | Motor Spindel Berpendingin Udara 500W | 1x | Braket Pemasangan 52mm |
| 3x | Collet ER11 (1/4',1/8',1/16') | 10x | Mata Bor |
| 1x | Sikat | 1x | Kawat Listrik |
| 2x | Kunci pas | 1x | Konektor Kawat Cepat |
| 1x | Pengatur Kecepatan AC 110V/220V dengan Dukungan Mach3 | ||
Tinjau diagram pengkabelan dan dokumentasi pengontrol yang disertakan sebelum menghubungkan motor. Pengkabelan listrik, pembumian pelindung, dan sambungan pengontrol harus dilakukan oleh personel yang berkualifikasi. Putuskan sambungan listrik sebelum pemeriksaan atau servis.
Tanyakan Tentang Kompatibilitas Pengontrol dan Dokumentasi Pengkabelan
Kit spindel berpendingin udara 500W dapat dipertimbangkan untuk pengukiran, pengeboran, dan pemotongan ringan pada substrat kayu, MDF, akrilik, plastik, PVC, dan PCB, tergantung pada bit, bingkai router, dan parameter pemotongan. Logam lunak mungkin memerlukan lintasan yang dangkal dan pengaturan yang hati-hati; kit ringkas ini tidak disajikan sebagai spindel pelepas logam tugas berat.
Aplikasi yang berguna mencakup papan nama berukir, tanda kayu, tulisan dekoratif, komponen kerajinan kecil, dan pembuatan prototipe desktop.
Untuk tampilan plastik, templat, dan karya seni akrilik, pilih perkakas dan pelepasan chip yang sesuai. Kedalaman pemotongan, risiko peleburan, dan penyelesaian tepi bergantung pada geometri pahat, laju pengumpanan, dan kualitas material.
Penandaan ringan atau pemesinan aluminium lunak dan kuningan yang dikontrol secara hati-hati dapat dilakukan pada peralatan CNC yang sesuai. Pastikan bahwa rangka mesin, perlengkapan penahan, perkakas dan pengontrol dapat mendukung pengoperasian yang diinginkan.
Data motor yang dipublikasikan untuk spindel 500W ditunjukkan di bawah. Peringkat motor 500W dan nilai pengoperasian DC 100V / 4A yang tercantum secara terpisah harus diperiksa berdasarkan lembar data motor saat ini sebelum integrasi kelistrikan; angka-angka ini tidak menetapkan satu titik operasi terukur secara simultan.
| Tegangan Operasi | 100VDC | Kecepatan | Hingga 12.000 RPM saat idle |
| Kekuatan | 500W | Torsi | 5000g/cm |
| Saat ini | 4A | Resistensi Isolasi | >2 megohm |
| Panjang Motorik | 200mm | Kekuatan Dielektrik | 400V |
| Runout Spindel Presisi Tinggi: 0,01-0,03 | |||
Pemasok mencantumkan torsi sebagai 5000g/cm dan runout spindel sebagai 0,01–0,03 tanpa satuan eksplisit dalam tabel ini. Mintalah gambar dimensi saat ini dan metode pengujian pabrikan untuk aplikasi presisi atau torsi kritis.
Konverter kecepatan yang disertakan menerima input listrik AC dan menyuplai tegangan DC yang dapat disesuaikan ke motor. Ini dijelaskan sebagai pengontrol kecepatan DC di halaman ini, bukan inverter frekuensi variabel untuk motor AC tiga fase.
| Tegangan Masukan | AC 110V/220V, 50/60Hz | Ukuran | 5,5x4,3x2 inci |
| Puncak Arus Keluaran | 6A | Suhu Udara Sekitar | -10~40°C |
| Tenaga Motorik Adaptif | 100W-500W | RH (Kelembaban Udara Relatif) | Di bawah 85%, Berventilasi |
| Tegangan Keluaran | DC 0-100V | ||
| Silakan pasang di tempat yang berventilasi, tidak ada benturan dramatis, tidak ada getaran, tidak ada media bahaya ledakan, tidak ada partikel logam konduktif. | |||
| 3 buah Set Collet ER11 Rentang cengkeraman: | 1/4', 1/8', 1/16' | ||
| Toleransi habisnya: | 0,01mm (0,0006') | ||
| 10 buah mata bor: | Tip 0,1 mm, Diameter 3,175mm 15 derajat (5pcs), 30 derajat (5pcs) |
Paket ini mencantumkan tiga ukuran collet ER11 dan sepuluh bit ukiran. Periksa diameter tool-shank dan spesifikasi collet yang dipilih sebelum digunakan; pilih perkakas dan laju pengumpanan yang sesuai dengan kekakuan mesin dan material benda kerja.
Minta Lembar Data Motor Spindel 500W
Paket yang diterbitkan mencakup braket pemasangan spindel 52 mm. Konfirmasikan diameter rumah motor, susunan baut pemasangan, jarak bebas sumbu Z alat berat, dan kapasitas beban gantri; ukuran braket saja tidak menjamin bahwa kit tersebut cocok untuk setiap router CNC 3018, 3020, atau lainnya.
Motor terdaftar pada 100VDC, dan pengontrol terdaftar untuk input AC 110V/220V, 50/60Hz, dan output DC 0–100V. Tentukan tegangan listrik AC setempat, versi pengontrol, persyaratan penghentian darurat, dan detail perlindungan listrik dengan pertanyaan Anda.
Paket sumber mengidentifikasi pengatur kecepatan dengan dukungan Mach3. Konfirmasikan input kontrol kecepatan aktual, sinyal kontrol yang kompatibel, pengkabelan, dan versi pengontrol yang dipilih sebelum mengintegrasikannya dengan Mach3 atau pengontrol CNC lainnya.
Minta Pemeriksaan Kompatibilitas Kit Spindle 500W
Di bawah ini adalah gambar paket yang diterbitkan. Tabel terperinci di atas menyediakan jumlah spindel, pengontrol, dudukan, collet, mata bor, kunci pas, sikat, kabel listrik, dan konektor kabel cepat. Detail kemasan harus dikonfirmasi ulang untuk pesanan distributor atau OEM.
Huajiang menyatakan bahwa bisnis manufaktur motor spindel CNC didirikan pada tahun 2000, awalnya berfokus pada pengukiran motor spindel sebelum menambahkan penggerak frekuensi variabel dan mesin pengukiran. Merek Zhong Hua Jiang didirikan pada tahun 2018.
Perusahaan menjelaskan pengalaman memproduksi motor spindel berpendingin udara dan produk CNC terkait, termasuk referensi paten motor spindel berpendingin udara yang dipublikasikan (No. 200730184245.5). Latar belakang ini tidak dengan sendirinya mengesahkan kit spindel 500W tertentu.
Untuk distributor, pembuat sistem, dan integrator mesin CNC, diskusikan konfigurasi kit 500W yang tepat, daftar pengepakan, dokumentasi kelistrikan, dan opsi merek yang tersedia selama penawaran harga.
Zhong Hua Jiang menawarkan motor spindel, pengontrol, dan aksesori mesin CNC melalui rangkaian produknya. Informasi perusahaan berikut disimpan dari halaman produk asli; dokumentasi khusus model, standar inspeksi, dan persyaratan komersial harus dikonfirmasi untuk setiap pesanan.
 |
||
| Jaminan Kualitas Kinerja kualitas unggul Kontrol kualitas yang ketat | Paten dan Sertifikasi Beberapa paten untuk motor spindel berpendingin udara | Nilai Merek Tambahan Nilai merek sangat diakui pasar |
 |
||
| Harga Wajar Penjualan pabrik langsung Kinerja berbiaya tinggi | Layanan Penuh Waktu Dukungan teknis profesional Layanan pelanggan yang dekat dan cepat | Pengiriman Cepat dan Andal Pengiriman cepat dan efisien Pelacakan dan pembaruan waktu nyata |
Jajaran produk yang lebih luas mencakup router CNC desktop seperti mesin 3018, 3020, dan 3040, serta router CNC 6090 yang lebih besar. Konfirmasikan kompatibilitas dudukan spindel dan kelistrikan untuk model alat berat yang ingin Anda tingkatkan.
Desain spindel yang berbeda tersedia untuk siklus kerja yang bervariasi, batasan pemasangan, dan pengaturan pendinginan. Kit spindel DC 500W yang dijelaskan di sini menggunakan pendingin udara dan pengontrol kecepatan output DC.
Komponen terkait termasuk aksesori mesin, kabel berpelindung, dan motor stepper. Tentukan pengontrol dan kabel mesin yang dimaksud saat meminta penawaran gabungan.
Minta Informasi Distributor atau Kit Spindel OEM
Gambar dokumentasi berikut muncul di informasi produk yang dipublikasikan. Mintalah laporan pengujian khusus model terkini atau dokumen sertifikasi yang berlaku jika diperlukan untuk pasar Anda.
Gambar umpan balik yang dipublikasikan dari rangkaian produk Zhong Hua Jiang ditunjukkan di bawah ini. Untuk referensi aplikasi kit spindel 500W, mintalah informasi yang relevan dengan mesin dan material Anda.
Daftar kit yang diterbitkan mencakup satu motor spindel berpendingin udara 500W, satu braket pemasangan 52 mm, tiga collet ER11 (1/4 inci, 1/8 inci, dan 1/16 inci), sepuluh mata bor, satu sikat, satu kabel listrik, dua kunci pas, satu konektor kabel cepat, dan satu pengatur kecepatan AC 110V/220V dengan dukungan Mach3 yang dinyatakan.
Pemasok mencantumkan kecepatan spindel hingga 12.000 RPM saat idle. Kecepatan aktual saat memuat dan kinerja pemotongan bergantung pada pengaturan pengontrol, perkakas, dan material.
Motor ditetapkan sebagai spindel DC dengan daftar tegangan pengoperasian 100VDC yang dipublikasikan. Konverter yang disertakan mengambil input listrik AC 110V/220V dan menyediakan output DC 0–100V yang terdaftar. Periksa varian pengontrol yang tepat sebelum koneksi.
Kit yang diterbitkan mencakup konverter daya kecepatan untuk motor spindel DC. Ini tidak boleh dianggap sebagai VFD spindel AC tiga fase konvensional; keluaran konverter yang didokumentasikan adalah DC 0–100V.
Braket pemasangan yang terdaftar adalah 52 mm. Konfirmasikan diameter rumah spindel sebenarnya, sambungan sumbu Z, dan jarak bebas yang tersedia pada router CNC Anda sebelum memesan.
Kit yang diterbitkan mencakup tiga collet ER11 dalam ukuran 1/4 inci, 1/8 inci, dan 1/16 inci. Cocokkan collet dengan betis alat pemotong dan periksa alat tersebut sebelum digunakan.
Kit ini ditujukan untuk pengukiran CNC desktop dan pemotongan ringan. Aplikasi umum meliputi substrat kayu, MDF, akrilik, plastik, dan PCB. Hasil bergantung pada kekakuan mesin, pahat, parameter pemotongan, dan material benda kerja.
Penandaan ringan atau pemotongan dangkal pada logam lunak yang sesuai dapat dilakukan dengan router, pemotong, dan pengumpan yang sesuai. Kit ringkas ini tidak dianggap cocok untuk penggilingan logam berat.
Daftar pengepakan yang diterbitkan mengidentifikasi pengatur kecepatan memiliki dukungan Mach3. Konfirmasikan jenis input kontrol, kabel, firmware yang kompatibel, dan model pengontrol yang tepat sebelum integrasi.
Braket pemasangan 52 mm mungkin relevan dengan beberapa rakitan CNC desktop, namun kompatibilitasnya harus diverifikasi dengan memeriksa geometri pemasangan, berat spindel, sinyal pengontrol, input listrik, dan jarak bebas sumbu Z.
Zhong Hua Jiang menerima pertanyaan dari distributor, grosir dan pengecer peralatan CNC. Hubungi tim penjualan dengan jumlah yang diinginkan, tujuan, dan konfigurasi yang diperlukan untuk harga dan ketentuan saat ini.
Informasi pemasok asli menawarkan diskusi OEM dan ODM yang mencakup branding, pengemasan, dan konfigurasi teknis. Opsi penyesuaian khusus dan jumlah minimum bergantung pada tinjauan proyek dan penawaran tertulis.
Pemasok menjelaskan fleksibilitas untuk pesanan percobaan dan menyatakan bahwa jumlah pesanan yang disesuaikan atau OEM dibahas kasus per kasus. Minta jumlah pesanan minimum saat ini untuk kit dan tujuan yang tepat.
Panduan yang diterbitkan mencantumkan sekitar 3–7 hari kerja untuk perangkat standar setelah pembayaran dan 10–20 hari untuk pesanan dalam jumlah besar atau pesanan khusus. Ini adalah periode produksi indikatif, bukan komitmen pengiriman atau pengiriman yang dikonfirmasi; konfirmasikan waktu dalam kutipan Anda.
Kebijakan pemasok yang dipublikasikan menyatakan garansi 12 bulan untuk motor spindel, konverter daya, dan aksesori, sesuai dengan cakupan dan ketentuan garansi yang disepakati. Konfirmasikan syarat dan pengecualian yang berlaku dengan pesanan Anda.
Pemasok menjelaskan dukungan teknis jangka panjang untuk pemasangan, pengaturan parameter, dan pemecahan masalah, dengan dokumentasi tambahan atau diskusi pelatihan untuk distributor. Periksa saluran dukungan yang tersedia dan pengaturan respons sebelum membeli.
