500W luftkølet
110V/220V
Op til tomgang op til 12000 omdr./min
Luftafkølet
0,5KW
4A
Zhong Hua Jiang 500W luftkølet CNC-spindelmotor sættet kombinerer en 500W DC spindelmotor, en AC-input/DC-output hastighedscontroller, et 52 mm monteringsbeslag og ER11 spændetange til stationære CNC-fræseropgraderinger, CNC-graveringsmaskiner og småformatfræseapplikationer. Den offentliggjorte sætliste inkluderer også graveringsbits, håndværktøj og tilslutningstilbehør.
Designet til købere, der udskifter en indgangsspindel eller specificerer udstyr til et kompakt CNC-system, tilbyder dette sæt justerbar spindelhastighed og et luftkølet motordesign uden et separat væskekølekredsløb. Bekræft maskinafstande, motormontering, elforsyning og kontrolintegration før bestilling.
Et blik på 500W spindelsæt
500W nominel spindelværdi; DC 100V motor driftsspænding liste; hastighed op til 12.000 RPM uden belastning; 52 mm beslag; ER11 spændetange i 1/4 tommer, 1/8 tommer og 1/16 i størrelser; controller klassificeret til AC 110V/220V input og DC 0–100V output. Bekræft den tilsigtede spændingsindstilling og nøjagtige motorværdi i forhold til den medfølgende dokumentation.
Anmod om 500W spindelsæt-priser og specifikationer
Se den offentliggjorte Zhong Hua Jiang CNC-produktvideo. For modelspecifikke demonstrationer eller den aktuelle sætkonfiguration skal du anmode om bekræftelse med dit tilbud.
CNC-fræsemaskine Katalog 2025.pdf

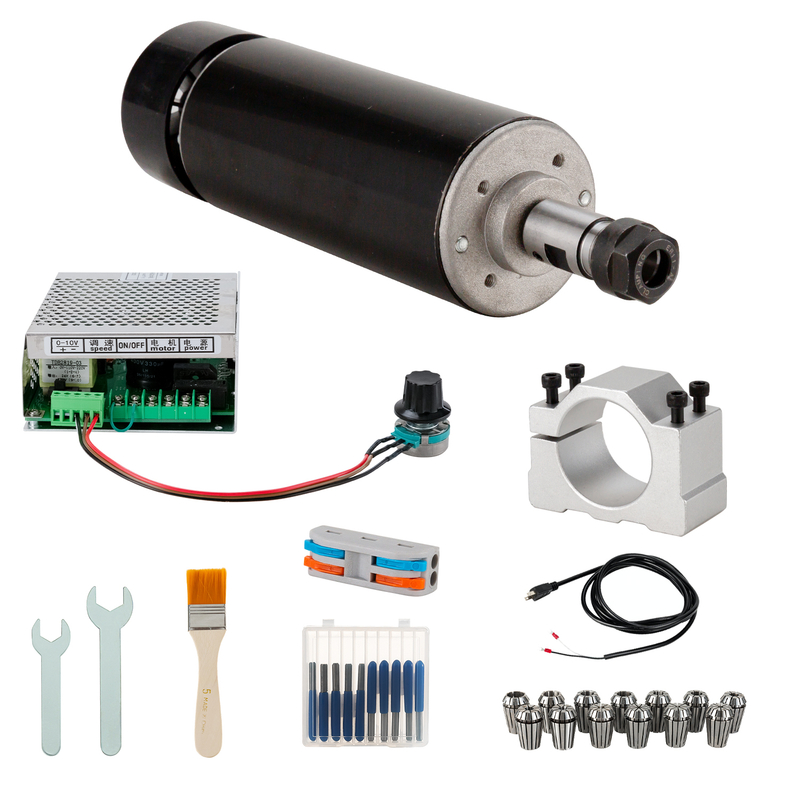

Følgende komponentmængder er taget fra den offentliggjorte kitliste. For indkøb skal du bede om den seneste pakningsbekræftelse og elektriske konfiguration, der passer til dit marked.
| 1x | 500W luftkølet spindelmotor | 1x | 52 mm monteringsbeslag |
| 3x | ER11 spændetang (1/4',1/8',1/16') | 10x | Borebits |
| 1x | Børste | 1x | Strøm ledning |
| 2x | Skruenøgler | 1x | Fast Wire Connector |
| 1x | AC 110V/220V hastighedsregulator med Mach3-understøttelse | ||
Gennemgå det medfølgende ledningsdiagram og kontroldokumentationen, før motoren tilsluttes. Netledninger, beskyttende jordforbindelse og controllerforbindelser bør udføres af kvalificeret personale. Afbryd strømmen før inspektion eller service.
Spørg om controllerkompatibilitet og ledningsdokumentation
Det 500W luftkølede spindelsæt kan overvejes til gravering, boring og let skæring på træ-, MDF-, akryl-, plast-, PVC- og PCB-substrater, afhængigt af bor, overfræserramme og skæreparametre. Bløde metaller kan kræve overfladiske gennemløb og omhyggelig opsætning; dette kompakte sæt præsenteres ikke som en kraftig metalfjernelsesspindel.
Nyttige applikationer omfatter indgraverede navneskilte, træskilte, dekorative bogstaver, små håndværkskomponenter og desktop-prototyper.
Til plastskærme, skabeloner og akrylkunstværker skal du vælge passende værktøj og spånfjernelse. Skæredybde, smelterisiko og kantfinish afhænger af værktøjsgeometri, tilspændingshastighed og materialekvalitet.
Lysmarkering eller omhyggeligt kontrolleret bearbejdning af blødt aluminium og messing kan være muligt på passende CNC-udstyr. Bekræft, at maskinrammen, holderen, værktøjet og controlleren kan understøtte den tilsigtede operation.

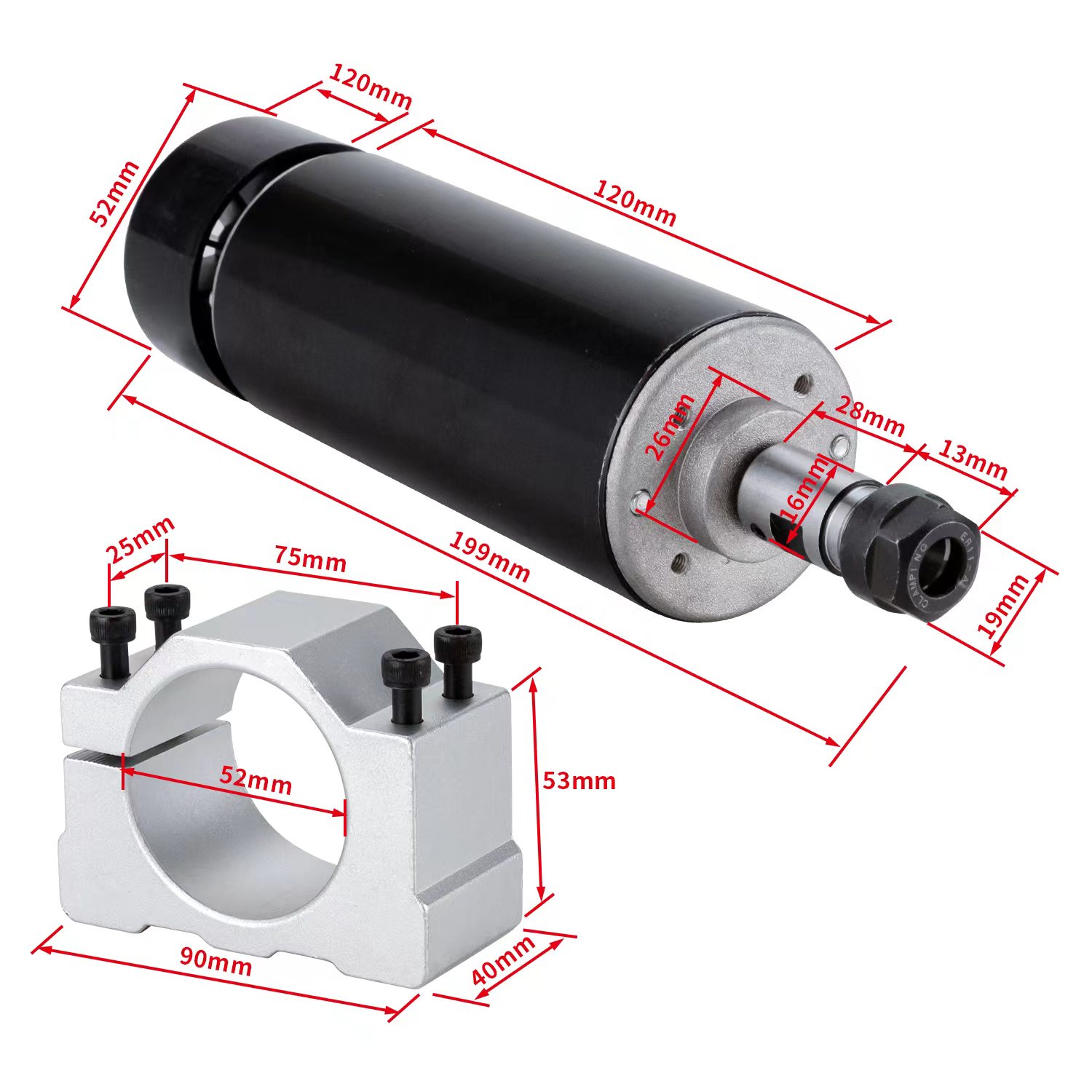

Publicerede motordata for 500W spindlen er vist nedenfor. Motorens 500W-motorværdi og de separat anførte DC 100V / 4A-driftsværdier bør kontrolleres mod det aktuelle motordatablad før elektrisk integration; disse tal angiver ikke ét samtidigt nominelt driftspunkt.
| Driftsspænding | 100VDC | Hastighed | Op til 12.000 RPM ved tomgang |
| Magt | 500W | Moment | 5000 g/cm |
| Strøm | 4A | Isoleringsmodstand | >2 megaohm |
| Motorlængde | 200 mm | Dielektrisk styrke | 400V |
| Høj præcision spindelløb: 0,01-0,03 | |||
Leverandøren angiver drejningsmomentet som 5000 g/cm og spindeludløbet som 0,01–0,03 uden en eksplicit enhed i denne tabel. Anmod om en aktuel måltegning og producentens testmetode for kritiske præcisions- eller momentanvendelser.

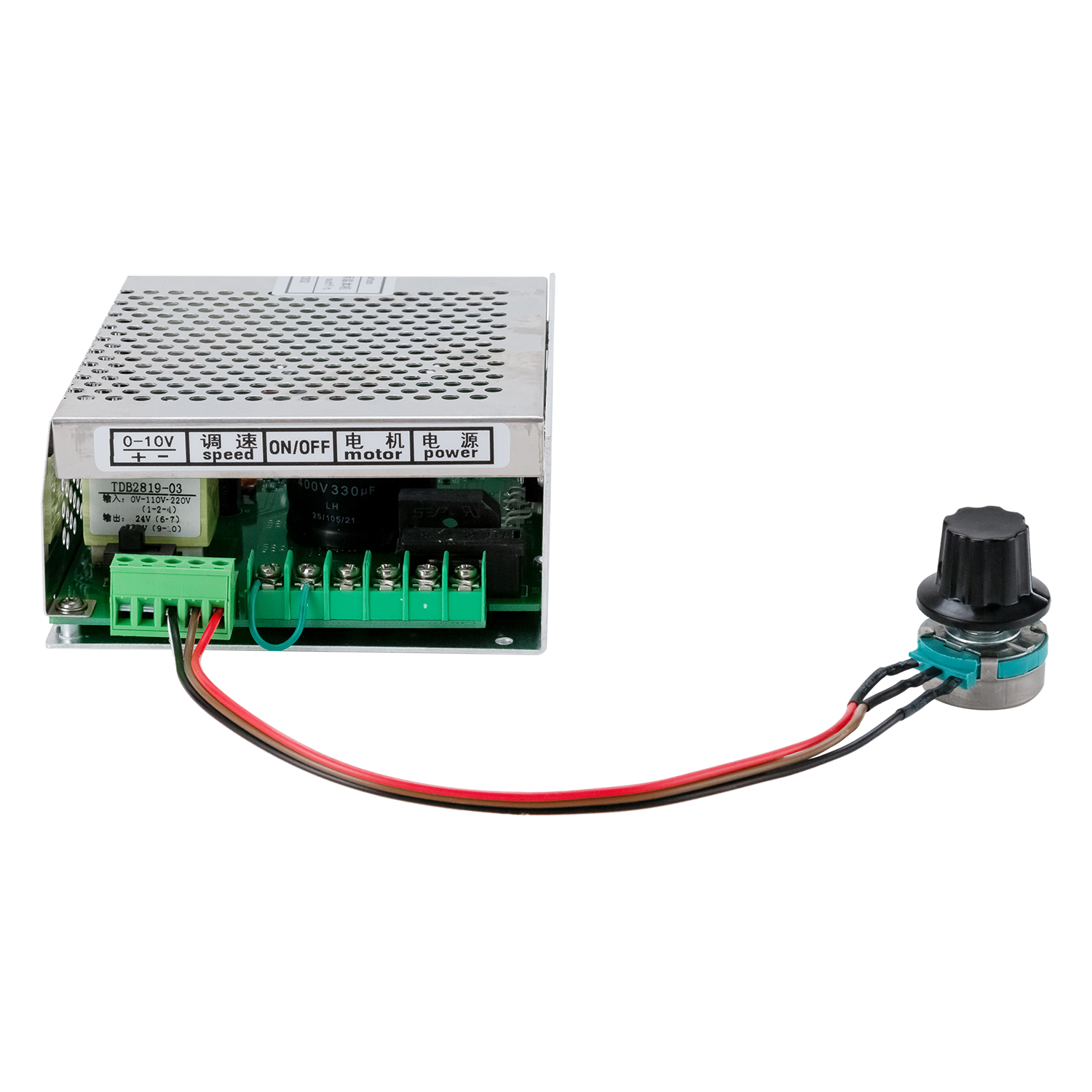

Den medfølgende hastighedsomformer accepterer AC-netindgang og leverer justerbar DC-spænding til motoren. Den er beskrevet som en DC-hastighedsregulator på denne side, snarere end en variabel frekvensomformer til trefasede AC-motorer.
| Indgangsspænding | AC 110V/220V, 50/60Hz | Størrelse | 5,5 x 4,3 x 2 tommer |
| Udgangsstrømspids | 6A | Lufttemperatur omkring | -10~40°C |
| Adaptiv motorkraft | 100W-500W | RH (Relativ luftfugtighed) | Under 85 %, ventileret |
| Udgangsspænding | DC 0-100V | ||
| Installer venligst på et sted, der er ventileret, ingen dramatisk påvirkning, ingen vibrationer, ingen eksplosionsfarlig medium, ingen ledende metalpartikler. | |||
| 3 stk ER11 spændespændesæt Griberækkevidde: | 1/4', 1/8', 1/16' | ||
| Udløbstolerance: | 0,01 mm (0,0006') | ||
| 10 stk bor: | Spids 0,1 mm, Diameter 3,175 mm 15 grader (5 stk), 30 grader (5 stk) |
Pakken indeholder tre ER11 spændespændestørrelser og ti graveringsstykker. Kontroller den valgte værktøjsskaftdiameter og spændespændespecifikation før brug; vælg værktøj og tilspændingshastigheder, der passer til maskinens stivhed og emnemateriale.
Anmod om 500W spindelmotordatabladet
Den offentliggjorte pakke inkluderer et 52 mm spindelmonteringsbeslag. Bekræft motorhusets diameter, monteringsboltarrangementet, maskinens Z-akseafstand og portalens belastningskapacitet; beslagstørrelsen alene garanterer ikke, at sættet passer til hver 3018, 3020 eller anden CNC router.
Motoren er angivet til 100VDC, og controlleren er angivet for AC 110V/220V, 50/60Hz input og DC 0–100V output. Angiv din lokale AC-netspænding, controllerversion, nødstopkrav og elektriske beskyttelsesdetaljer med din forespørgsel.
Kildepakken identificerer en hastighedsregulator med Mach3-understøttelse. Bekræft den faktiske hastighedskontrolindgang, kompatible styresignaler, ledninger og den valgte controllerversion, før den integreres med Mach3 eller en anden CNC-controller.
Anmod om et 500W spindelsæt kompatibilitetstjek
Nedenfor er de offentliggjorte pakkebilleder. Den specificerede tabel ovenfor giver mængder til spindel, controller, montering, spændetange, bor, skruenøgler, børste, strømledning og hurtige ledningsforbindelse. Emballagedetaljer bør genbekræftes for distributør- eller OEM-ordrer.
Huajiang oplyser, at dets CNC-spindelmotorfremstillingsvirksomhed blev grundlagt i 2000, og i første omgang fokuserede på gravering af spindelmotorer, før de tilføjede drev med variabel frekvens og graveringsmaskiner. Zhong Hua Jiang-mærket blev etableret i 2018.
Virksomheden beskriver erfaring med produktion af luftkølede spindelmotorer og relaterede CNC-produkter, herunder en offentliggjort luftkølet spindelmotor patentreference (nr. 200730184245.5). Denne baggrund bekræfter ikke i sig selv noget bestemt 500W spindelsæt.
For distributører, systembyggere og CNC-maskinintegratorer, diskuter den nøjagtige 500W-sætkonfiguration, pakkeliste, elektrisk dokumentation og tilgængelige brandingmuligheder under tilbuddet.
Zhong Hua Jiang tilbyder spindelmotorer, controllere og CNC-maskinetilbehør gennem sit produktsortiment. Følgende virksomhedsoplysninger bevares fra den originale produktside; modelspecifik dokumentation, inspektionsstandarder og kommercielle vilkår skal bekræftes for hver ordre.
 |
||
| Kvalitetssikring Overlegen kvalitetsydelse Streng kvalitetskontrol | Patenter og certificeringer Adskillige patenter for luftkølede spindelmotorer | Yderligere brandværdi Brandværdi anerkendt i høj grad af markedet |
 |
||
| Rimelig pris Direkte fabrikssalg Ydeevne med høje omkostninger | Fuldtidsservice Professionel teknisk support Tæt og hurtig kundeservice | Hurtig og pålidelig levering Hurtig og effektiv levering Sporing og opdateringer i realtid |
Det bredere produktsortiment omfatter desktop CNC routere såsom 3018, 3020 og 3040 maskiner samt større 6090 CNC routere. Bekræft spindelmontering og elektrisk kompatibilitet for den maskinmodel, du planlægger at opgradere.
Forskellige spindeldesigns er tilgængelige til forskellige driftscyklusser, installationsbegrænsninger og kølearrangementer. 500W DC spindelsættet beskrevet her bruger luftkøling og en DC-udgangshastighedsregulator.
Relaterede komponenter omfatter maskintilbehør, skærmede kabler og stepmotorer. Angiv den påtænkte controller og maskinledning, når du anmoder om et kombineret tilbud.
Anmod om oplysninger om distributør eller OEM-spindelsæt
Følgende dokumentationsbillede dukkede op i den offentliggjorte produktinformation. Spørg efter aktuelle modelspecifikke testrapporter eller relevante certificeringsdokumenter, hvor det er nødvendigt for dit marked.
Publicerede feedbackbilleder fra Zhong Hua Jiangs produktsortiment er vist nedenfor. For et 500W spindelsæt ansøgningsreference, anmod om oplysninger, der er relevante for din maskine og materialer.
Den offentliggjorte sætliste inkluderer én 500W luftkølet spindelmotor, én 52 mm monteringsbeslag, tre ER11 spændetange (1/4 tommer, 1/8 tommer og 1/16 tommer), ti bor, én børste, én strømledning, to skruenøgler, én hurtig ledningskonnektor og én AC 1010V-speed M32-state-speed/gover/gover-støtte.
Leverandøren angiver en spindelhastighed på op til 12.000 RPM ved tomgang. Faktisk hastighed under belastning og skæreydelse afhænger af styreenhedens indstilling, værktøj og materiale.
Motoren er specificeret som en DC-spindel med en offentliggjort driftsspændingsliste på 100VDC. Den medfølgende konverter tager AC 110V/220V netindgang og giver en anført DC 0–100V udgang. Kontroller den nøjagtige controllervariant før tilslutning.
Det offentliggjorte sæt inkluderer en hastighedsstrømomformer til en DC-spindelmotor. Det bør ikke antages at være en konventionel trefaset AC-spindel VFD; den dokumenterede konverterudgang er DC 0–100V.
Det angivne monteringsbeslag er 52 mm. Bekræft den faktiske spindelhusdiameter, Z-aksefastgørelse og tilgængelig spillerum på din CNC-fræser før bestilling.
Det offentliggjorte sæt indeholder tre ER11 spændetange i størrelserne 1/4 tommer, 1/8 tommer og 1/16. Tilpas spændetangen til skæreværktøjets skaft, og inspicér værktøjet før brug.
Sættet er beregnet til desktop CNC gravering og let skæring. Almindelige anvendelser omfatter træ, MDF, akryl, plast og PCB-substrater. Resultaterne afhænger af maskinens stivhed, værktøj, skæreparametre og emnemateriale.
Let afmærkning eller overfladisk skæring på passende bløde metaller kan være mulige med den passende overfræser, fræsere og fremføringer. Dette kompakte sæt bør ikke antages at være egnet til tungmetalfræsning.
Den offentliggjorte pakkeliste identificerer hastighedsregulatoren som havende Mach3-understøttelse. Bekræft dens styreinputtype, ledninger, kompatibel firmware og den nøjagtige controllermodel før integration.
52 mm monteringsbeslaget kan være relevant for nogle stationære CNC-bygninger, men kompatibiliteten skal verificeres ved at kontrollere monteringsgeometri, spindelvægt, controllersignaler, netindgang og Z-akseafstande.
Zhong Hua Jiang accepterer forespørgsler fra distributører, grossister og CNC-udstyrsforhandlere. Kontakt salgsteamet med den påtænkte mængde, destination og påkrævet konfiguration for aktuelle priser og vilkår.
Den originale leverandørinformation tilbyder OEM- og ODM-diskussioner, der dækker branding, emballage og tekniske konfigurationer. Specifikke tilpasningsmuligheder og minimumsmængder afhænger af projektgennemgang og skriftligt tilbud.
Leverandøren beskriver fleksibilitet for prøveordrer og oplyser, at tilpassede eller OEM-ordremængder diskuteres fra sag til sag. Anmod om den aktuelle minimumsordremængde for det nøjagtige sæt og destination.
Den offentliggjorte vejledning angiver cirka 3-7 arbejdsdage for standardsæt efter betaling og 10-20 dage for store eller tilpassede ordrer. Disse er vejledende produktionsperioder, ikke bekræftede forsendelses- eller leveringsforpligtelser; bekræft timingen i dit tilbud.
Den offentliggjorte leverandørpolitik angiver en 12-måneders garanti for spindelmotorer, kraftomformere og tilbehør, underlagt det aftalte garantiomfang og -betingelser. Bekræft de gældende vilkår og undtagelser med din ordre.
Leverandøren beskriver langsigtet teknisk support til installation, parameteropsætning og fejlfinding, med yderligere dokumentation eller træningsdiskussioner til distributører. Tjek tilgængelige supportkanaler og svarordninger før køb.
