ER20 80 mm 2,2 kW rund wassergekühlt
110V/220V/380V
10.000–24.000 U/min
5,2 kg
Wassergekühlt
ER20
2,2 kW
8,5A
Ф80mm*289mm
CNC-Fräsmaschinenkatalog 2025.pdf
Suchen Sie nach einer effizienten und zuverlässigen Lösung für Ihre CNC-Holzbearbeitungs-, Gravier-, Fräs- oder Heimwerkerprojekte? Der wassergekühlte Spindelmotor Zhong Hua Jiang ER20 mit 2,2 kW ist eine leistungsstarke und stabile Spindellösung für CNC-Fräser und Graviermaschinen.
Dieser runde, wassergekühlte CNC-Spindelmotor ist für Bastler, Studenten, kleine Werkstätten und professionelle Anwender konzipiert, die einen leisen Betrieb, eine stabile Geschwindigkeit und eine präzise Bearbeitung benötigen. Mit einer Leistung von 2,2 kW, ER20-Spannzangenkompatibilität, 110 V/220 V/380 V Spannungsoptionen und einem Drehzahlbereich von 10.000–24.000 U/min eignet es sich zum Gravieren, Schnitzen, Bohren, Schneiden und für leichte Fräsaufgaben.
Die Wasserkühlungsstruktur trägt dazu bei, die Spindeltemperatur bei Langzeit-CNC-Arbeiten niedrig zu halten, wodurch Geräusche reduziert und die kontinuierliche Bearbeitungsstabilität verbessert werden. Es ist ein praktisches Upgrade für CNC-Fräsmaschinen, die Holz, Acryl, MDF, PVC, PCB, Kunststoffe und Weichmetalle wie Aluminium, Messing und Kupfer bearbeiten.
Die wassergekühlten Spindelmotoren von Zhong Hua Jiang bestehen aus langlebigen Materialien, Präzisionslagern und stabilen elektrischen Komponenten, um eine lange Lebensdauer, präzises Schneiden und eine glatte Oberflächengüte zu gewährleisten.
| Stromspannung | 110V/220V/380V | 1 Stück 2,2 kW runder wassergekühlter Spindelmotor. |
| Geschwindigkeit | 10.000–24.000 U/min | 1 Stück vorgelöteter Luftfahrtdraht für schnelle Installation. |
| Leistung | 2,2 kW | Diese Spindel sollte mit einem 400-Hz-VFD ausgestattet sein. |
| Elektrischer Strom | 8,5A | |
| Frequenz | 400Hz | |
| Gewicht | 5,2 kg | |
| Verbindung | ER20 | |
| Kühlung | Wassergekühlt | |
| Verwendung | Graviermaschinen |
Der wassergekühlte CNC-Spindelmotor ER20 mit 2,2 kW eignet sich zum CNC-Gravieren, Fräsen, Schnitzen, Bohren und leichten Fräsen. Es wird häufig für die Bearbeitung von Holz, Acryl, MDF, PVC, Leiterplatten, Kunststoffplatten und Weichmetall verwendet.
Der wassergekühlte Spindelmotor Zhong Hua Jiang ER20 80 mm 2,2 kW ist für einfache Bedienung, präzise Bearbeitung und langlebige CNC-Arbeiten konzipiert. Es kombiniert ER20-Werkzeughalterung, 400-Hz-VFD-Geschwindigkeitsregelung und stabile Wasserkühlung für professionelle Gravur- und Schneidleistung.
Dieser runde wassergekühlte Spindelmotor liefert 2,2 kW Leistung, unterstützt 10.000–24.000 U/min und erreicht einen Rundlauffehler von weniger als 0,005 mm. Vier verbesserte hochpräzise Stahllager und eine fortschrittliche dynamische Auswuchttechnologie tragen dazu bei, Vibrationen und Geräusche zu reduzieren und gleichzeitig die Schnittstabilität zu verbessern.
Das wassergekühlte Design sorgt für eine hervorragende Wärmeableitung und einen leiseren Betrieb und eignet sich daher ideal für langanhaltendes Gravieren, Schnitzen und Schneiden auf Holz, Acryl, MDF, PVC, PCB und Weichmetallen.
Der wassergekühlte 2,2-kW-Spindelmotor ER20 unterstützt eine kompatible VFD-Geschwindigkeitsregelung, was die Bedienung und Einstellung für Benutzer unterschiedlicher Erfahrungsstufen erleichtert.
Ausgestattet mit einer ER20-Spannzange bietet die Spindel sicheren Werkzeughalt, minimalen Rundlauf und präzise Bearbeitung für eine gleichbleibende Schnittqualität.
Die Spindel kann mit gängigen CNC-Steuerungssystemen arbeiten und ermöglicht eine einfache Geschwindigkeitsanpassung von 10.000 bis 24.000 U/min für unterschiedliche Materialien und Projektanforderungen.
Die Spindel unterstützt 110 V/220 V/380 V und 8,5 A Strom und ist mit stabilen elektrischen Komponenten für zuverlässige Langzeitleistung ausgestattet.
Mit der 400-Hz-VFD-Steuerung bietet die Spindel eine gleichmäßige Geschwindigkeitsregelung und einen stabilen Betrieb für Gravier-, Schneid- und Fräsanwendungen.
Das Wasserkühlungssystem leitet die Wärme effizient ab, reduziert Geräusche und erhöht die Haltbarkeit für einen längeren CNC-Betrieb.
Die innovative dynamische Auswuchttechnologie trägt dazu bei, Geräusche zu reduzieren, die Spindelstabilität zu verbessern und eine reibungslosere Hochgeschwindigkeits-CNC-Bearbeitung zu unterstützen.
Vier verbesserte Stahllager, eine überlegene Lagerhaltbarkeit und eine Rotorspule, die vollständig aus Kupfer besteht, tragen zur Verlängerung der Spindellebensdauer bei. Bei korrekten Kühl- und VFD-Einstellungen kann die Lebensdauer bei 8 Stunden pro Tag bis zu 2 Jahre betragen.
| Unser Spindelmotor | Anderer Spindelmotor |
 |
 |
| Rundlauf kleiner als 0,005 mm | Rundlauf 0,05 mm |
Eine weitere Präzisionsbearbeitung trägt dazu bei, dass der Spindelrundlauf weniger als 0,005 mm beträgt, was eine bis zu zehnmal höhere Präzision als herkömmliche Spindelmotoren ermöglicht.
10-FACH-PRÄZISIONSRUNOUT-AUS
Ausgestattet mit vorgelötetem Luftfahrtkabel und Stromkabel unterstützt dieser Spindelmotor eine schnelle Installation und einen einfacheren Anschluss an einen kompatiblen 400-Hz-VFD.
| 1x | 1 Stück 2,2 kW runder wassergekühlter Spindelmotor. |
| 1x | 1 Stück vorgelöteter Luftfahrtdraht für schnelle Installation. |
| Dieser wassergekühlte Spindelmotor sollte mit einem 400-Hz-VFD ausgestattet sein. |
Ganz gleich, ob Sie ein Bastler oder eine professionelle CNC-Werkstatt sind, Zhong Hua Jiang bietet wassergekühlte Spindelmotorlösungen für verschiedene CNC-Projekte. Wenn die Standardkonfiguration Ihren Anforderungen nicht entspricht, kann Ihnen unser Vertriebsteam dabei helfen, eine passende Spindellösung individuell anzupassen.

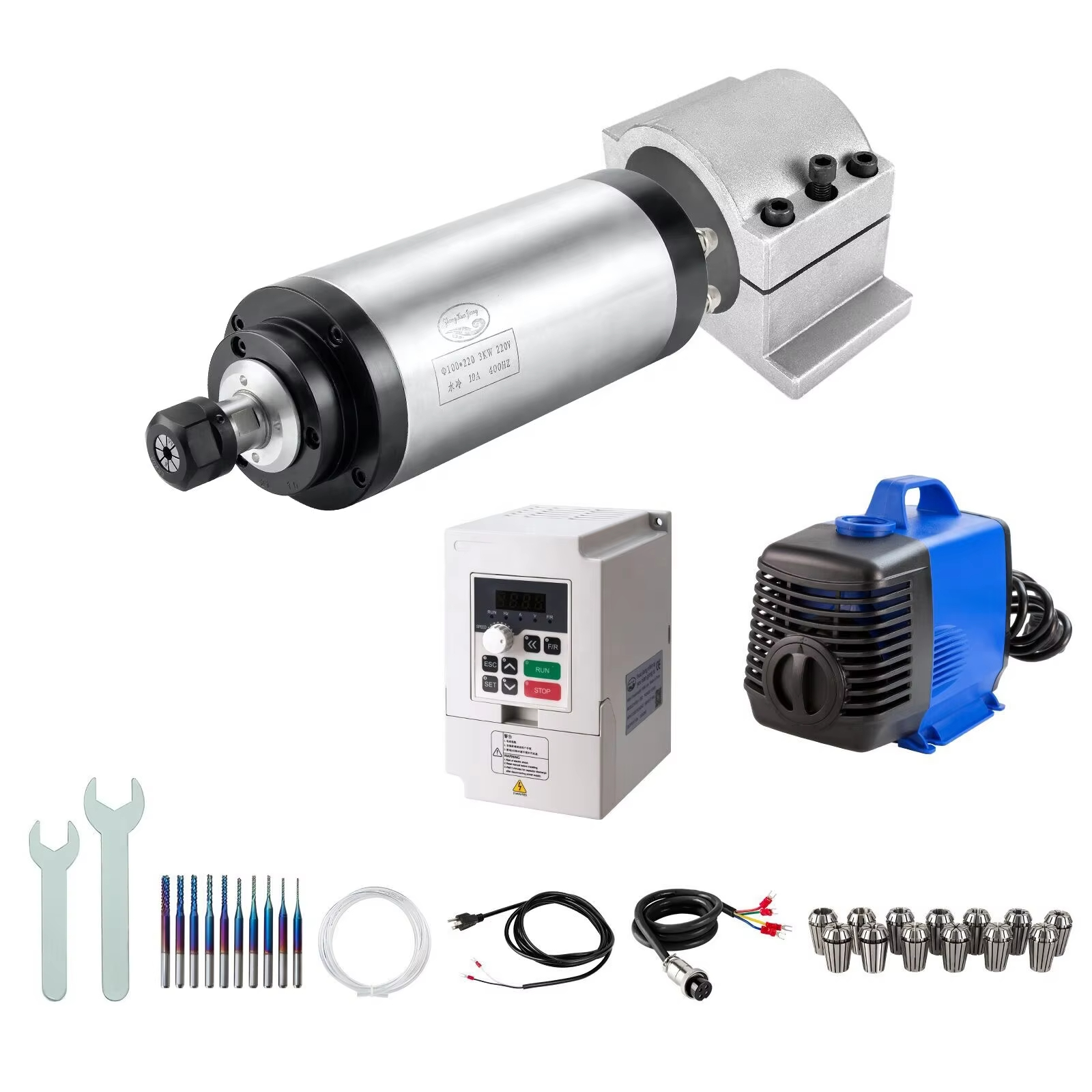

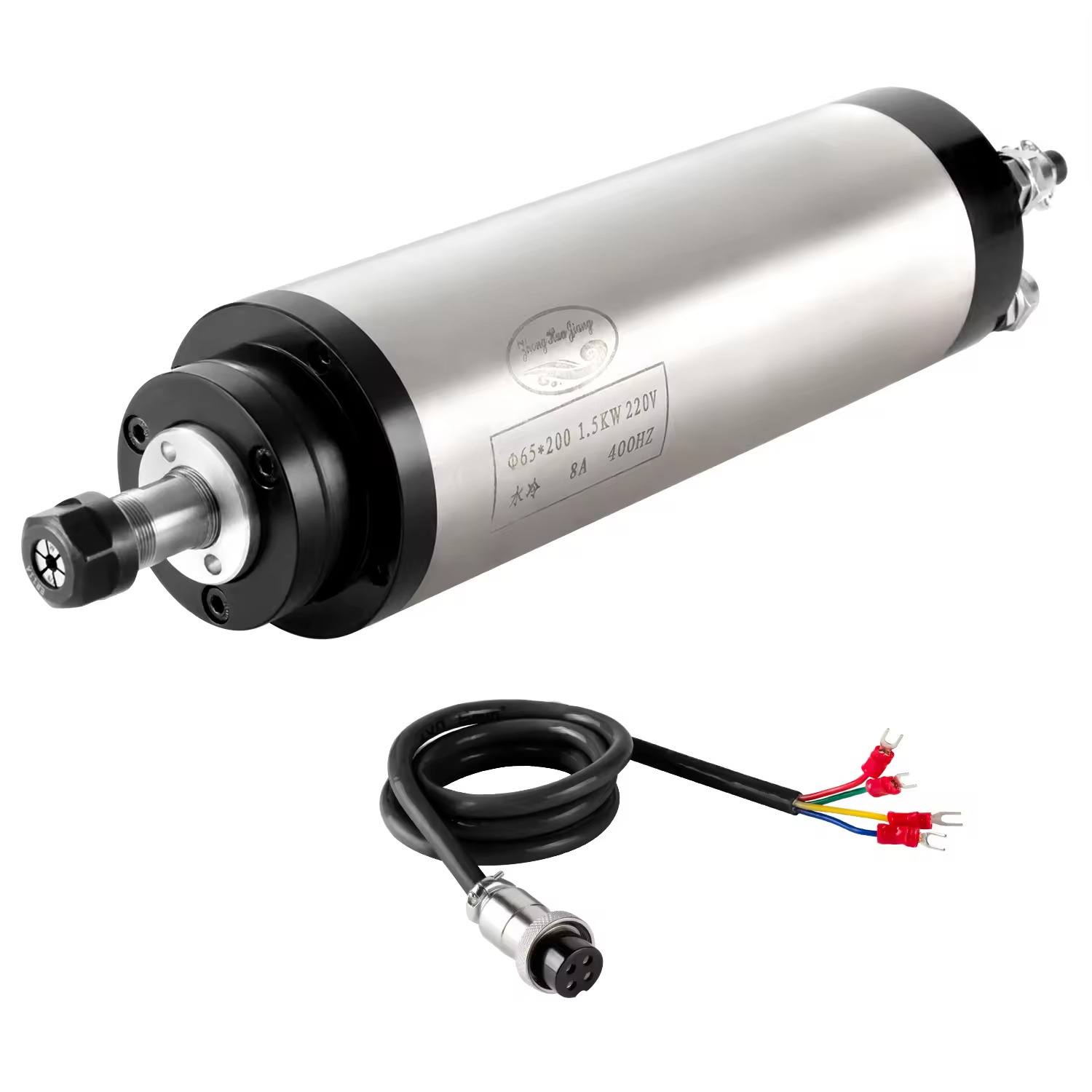

Neben dem wassergekühlten 2,2-kW-ER20-Spindelmotor von Zhong Hua Jiang bieten wir wassergekühlte 0,8-kW-, 1,5-kW- und 3-kW-Spindelmotoren sowie Spindelmotor-VFD-Kits für verschiedene CNC-Fräsergrößen und Produktionsanforderungen an.
Huajiang wurde im Jahr gegründet 2000und begann mit der Produktion von CNC-Gravierspindelmotoren. Anschließend erweiterte das Unternehmen die Produktion auf VFD (Variable Frequency Drive) und Graviermaschinen.
Um weitere Märkte zu erkunden und zu erschließen, haben wir Zhong Hua Jiang gegründet. 2018 die Marke
Für unsere Serie luftgekühlter Spindelmotoren haben wir ein Patent angemeldet. Das Patent Nr.: 200730184245.5.
Wir verfügen über 20 Jahre Fertigungserfahrung in diesem Bereich.
Wir exportieren unsere Produkte weltweit, unter anderem an namhafte Unternehmen in den USA und Deutschland.
 |
||
QualitätssicherungÜberlegene Qualitätsleistung Strenge Qualitätskontrolle |
Patente und ZertifizierungenMehrere Patente für Luftkühlung Spindelmotoren |
Zusätzlicher MarkenwertDer Markenwert ist hoch anerkannt durch den Markt |
 |
||
Angemessener PreisDirektverkauf ab Werk Hohe Kostenleistung |
VollzeitdienstProfessioneller technischer Support Enger und schneller Kundenservice |
Schnelle und zuverlässige LieferungSchnelle und effiziente Lieferung Echtzeitverfolgung und Aktualisierungen |
Unsere CNC-Fräsmaschinen von Zhong Hua Jiang, einschließlich der Modelle 3018, 3020, 3040 und 6090, sind für präzise Gravur- und Schneidprojekte konzipiert.
Betreiben Sie Ihre CNC-Projekte mit luftgekühlten und wassergekühlten Spindelmotoren, die für eine stabile Bearbeitung verschiedener Materialien ausgelegt sind.
Verbessern Sie den CNC-Betrieb mit Endschaltern, Z-Messtastern, Not-Aus-Tastern und anderem Präzisionszubehör.
Doppelt geschirmte Kabel und geschirmte Kettenkabel tragen dazu bei, Signalstörungen zu reduzieren und die Verbindungszuverlässigkeit zu verbessern.
Hochleistungs-Schrittmotoren sorgen für eine präzise Bewegungssteuerung und einen robusten Betrieb von CNC-Maschinen.
Es eignet sich hervorragend zum Gravieren und Fräsen von Holz, Acryl, MDF, Kunststoffen, Leiterplatten, PVC, Plexiglas und weichen Metallen wie Aluminium oder Messing. Bei weichen Metallen sind die richtige Vorschubgeschwindigkeit, Werkzeugauswahl, Kühlung und VFD-Einstellungen wichtig.
Ja. Diese Spindel sollte mit einem kompatiblen 400-Hz-VFD verwendet werden. Der VFD steuert die Spindelgeschwindigkeit, das Start-/Stoppverhalten und den stabilen Betrieb im Bereich von 10.000 bis 24.000 U/min.
Typischerweise ist eine Wasserpumpe, ein Wasserrohr, ein Wassertank oder ein Kühler mit geschlossenem Kreislauf erforderlich. Eine stabile Kühlmittelzirkulation verhindert Überhitzung und unterstützt die CNC-Bearbeitung über einen langen Zeitraum.
Ja. Zhong Hua Jiang verfügt über mehr als 20 Jahre Erfahrung in Forschung, Entwicklung und Fertigung und wir heißen globale Distributoren, Wiederverkäufer und Großhändler willkommen. Wir bieten Direktpreise ab Werk, stabile Versorgung und Exportunterstützung.
Ja. Wir bieten OEM- und ODM-Dienstleistungen für Logo, Verpackung, Spannungsspezifikation, Spannzangentyp, Kabelkonfiguration und Lagerkonfiguration entsprechend den Projektanforderungen.
Bei den Bestellmengen sind wir flexibel. Für Standardprodukte wie den wassergekühlten CNC-Spindelmotor ER20 mit 80 mm und 2,2 kW werden vor dem Großeinkauf kleine Probebestellungen angenommen. OEM-Bestellungen können basierend auf Projektdetails besprochen werden.
Für Standard-Kits beträgt die typische Lieferzeit 3–7 Werktage nach Zahlung. Bei großen oder kundenspezifischen Bestellungen dauert die Produktion je nach Menge und Individualisierungsanforderungen in der Regel 10 bis 20 Tage.
Für alle Spindelmotoren, Stromrichter und Zubehörteile gilt eine 12-monatige Garantie. Jedes Produkt wird vor dem Versand geprüft und wir bieten während der Garantiezeit technischen Support und Ersatz für qualitätsrelevante Teile.
Ja. Zhong Hua Jiang bietet lebenslangen technischen Support per E-Mail, Videoanruf oder Online-Chat. Unsere Ingenieure können bei der Installation, der Einrichtung der VFD-Parameter, der Führung des Kühlsystems und der Fehlerbehebung behilflich sein.
