ER11 1,5 kW 65 mm 110 V/220 V leiser wassergekühlter Spindelmotor-Satz mit VFD für CNC-Fräser-Graviermaschine

 1,5 kW wassergekühlter Spindelmotor VFD-Kit Video

 KATALOG VON ZHONG HUA JIANG (PDF-Download)

  CNC-Fräsmaschinenkatalog 2025.pdf

 ER11 65 mm 1,5 kW wassergekühlter Spindelmotor VFD-Kit zu verkaufen

Das Zhong Hua Jiang ER11 65 mm 1,5 kW wassergekühlte Spindelmotor-VFD-Kit ist eine einbaufertige CNC-Spindellösung zum Gravieren, Schneiden, Schnitzen und leichten Fräsen. Das Kit kombiniert einen wassergekühlten 1,5-kW-Rundspindelmotor mit einem Durchmesser von 65 mm und einem passenden 1,5-kW-VFD-Wechselrichter, einer Klemmhalterung, einer Wasserpumpe, einem Wasserschlauch, ER11-Spannzangen, Bohrern, Luftfahrtkabeln, Stromkabeln und Schraubenschlüsseln.

Dieses 1,5-kW-CNC-Spindelmotor-Kit ist für CNC-Fräsmaschinen, Desktop-CNC-Maschinen, Graviermaschinen, Holzbearbeitungsmaschinen, Acrylschneidsysteme, PCB-Gravur und die Produktion in kleinen Werkstätten konzipiert. Es unterstützt einen stabilen Betrieb bei 10.000–24.000 U/min und hilft Maschinenbauern, die Beschaffungszeit zu verkürzen, indem es Spindel, Wechselrichter, Kühlteile und Zubehör in einem aufeinander abgestimmten Paket erhält.

Für B2B-Käufer, Händler, OEM-Maschinenbauer und professionelle CNC-Anwender bietet das ER11 1,5 kW wassergekühlte Spindelmotor-Kit kompakte Größe, leisen Betrieb, zuverlässige Wasserkühlung, genaue Geschwindigkeitsregelung und bequeme Installation. Der VFD wird als Teil des Kits geliefert, um die Einrichtung der Spindelgeschwindigkeit zu vereinfachen und die Integrationseffizienz zu verbessern.

Zhong Hua Jiang unterstützt Musterbestellungen, Großeinkäufe, OEM-Anpassungen, Vertriebskooperationen und Exportlieferungen für CNC-Spindelmotor-Kits. Käufer können technische Unterstützung für die Verkabelung, die Einrichtung der VFD-Parameter, die Spindelanpassung und die CNC-Maschinenintegration anfordern.

 Technische Spezifikationen des 1,5-kW-Spindelmotor-VFD-Kits

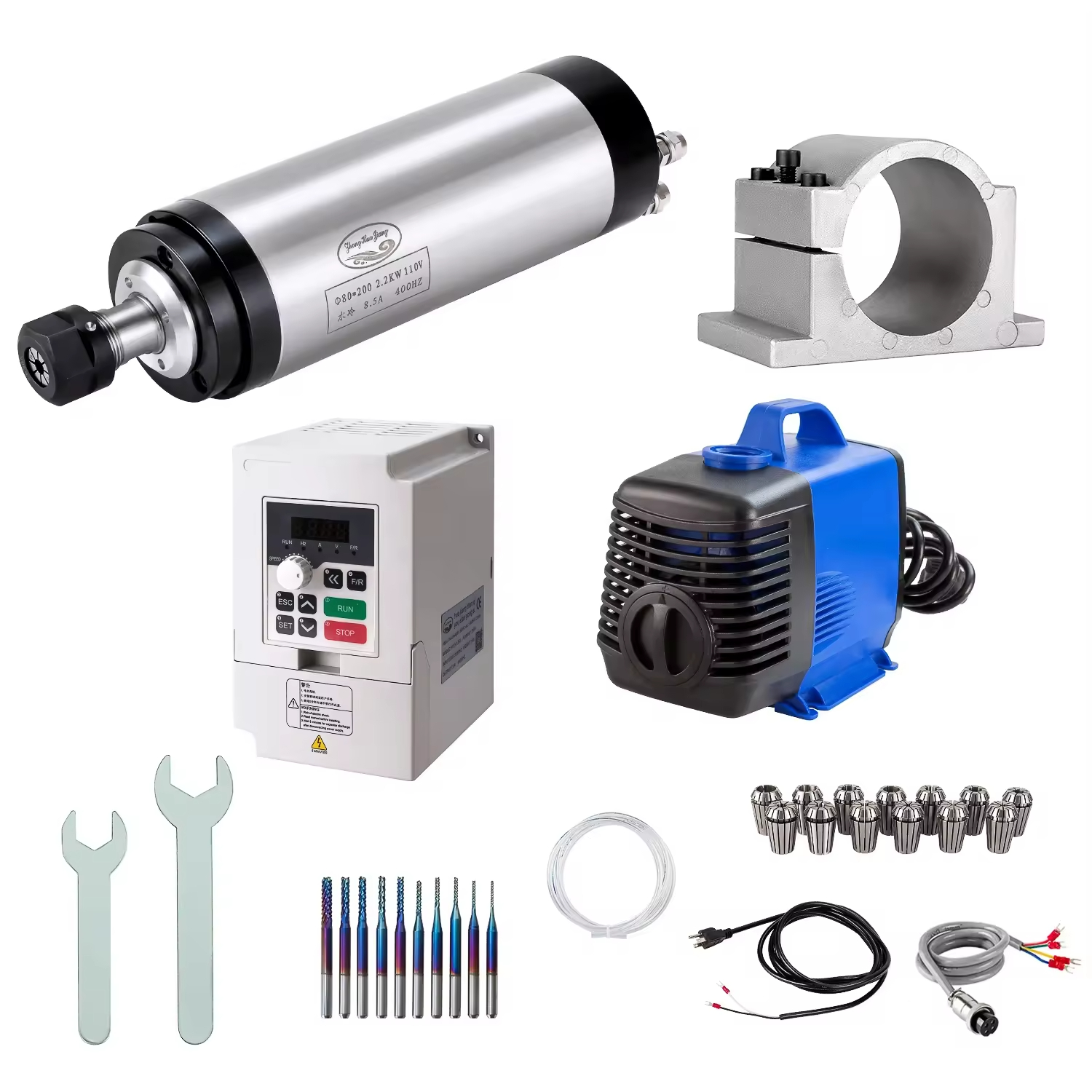

Zu den wichtigsten Spezifikationen des Kits gehören ein wassergekühlter 1,5-kW-Rundspindelmotor mit 65 mm Durchmesser, ein VFD-Wechselrichter mit 1,5 kW, eine Klemmhalterung mit 65 mm Durchmesser, eine 110-V-Wasserpumpe, ein 5 m langer Wasserschlauch, ER11-Spannzangen von 1 mm bis 7 mm, Bohrer von 0,8 mm bis 3 mm mit 1/8-Zoll-Schaft, Luftfahrtkabel, Stromkabel und Schraubenschlüssel. Die Spindelkörpergröße beträgt Φ65 mm × 267 mm mit einem Spindelgewicht von ca. 3,6 kg, geeignet für CNC-Gravur und -Schneiden mit 10.000–24.000 U/min.

1x	Φ65 mm  1,5 kW Rundspindelmotor
1x	1,5 kW VFD-Wechselrichter
1x	Φ65mm Klemmhalterung
1x	110V Wasserpumpe
1x	5 Meter Wasserschlauch
13x	Spannzangen ER11 (1mm-7mm)
10x	Bohrer (0,8–3 mm, 1/8 Zoll Schaft)
1x	Luftfahrtkabel
1x	Stromkabel
2x	Schraubenschlüssel

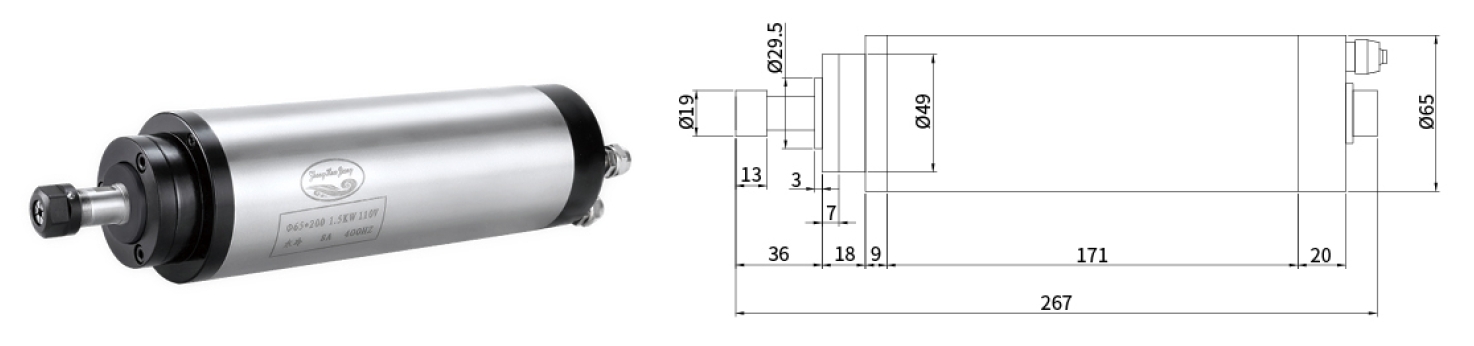

Spindelmotorgröße: Φ65mm*267mm

Spindelgewicht: 3,6 kg

 Anwendungen und Anwendungsfälle für die CNC-Gravur

Holz-CNC-Gravur und -Schneiden

Acryl-CNC-Gravur und -Schneiden

Weichmetall-CNC-Gravur

 Merkmale des wassergekühlten Spindelsatzes ER11 mit 1,5 kW

Das ER11 65 mm 1,5 kW wassergekühlte Spindelmotor-VFD-Kit wurde für Benutzer entwickelt, die ein kompaktes, leises und stabiles CNC-Spindelpaket mit passendem Zubehör benötigen. Das wassergekühlte Design unterstützt längere Bearbeitungszyklen als kleine luftgekühlte Spindeln, während das ER11-Spannzangensystem eine präzise Spannung für kleine Gravur- und Schneidwerkzeuge bietet.

Der mitgelieferte VFD-Inverter ermöglicht die Geschwindigkeitsanpassung an unterschiedliche Materialien und Bearbeitungsaufgaben. Da Spindel, Wechselrichter, Kühlkomponenten, Spannzangen, Verkabelung und Schraubenschlüssel zusammen geliefert werden, eignet sich dieses Kit für CNC-Fräser-Upgrades, OEM-CNC-Maschinenmontage, Werkstattaustausch und Händlerbevorratung.

Der wassergekühlte 65-mm-1,5-KW-Spindelmotor Zhong Hua Jiang ER11 verfügt über ein intelligentes Steuerungssystem und ist für eine einfache, benutzerfreundliche Bedienung konzipiert, die für Benutzer aller Erfahrungsstufen geeignet ist.

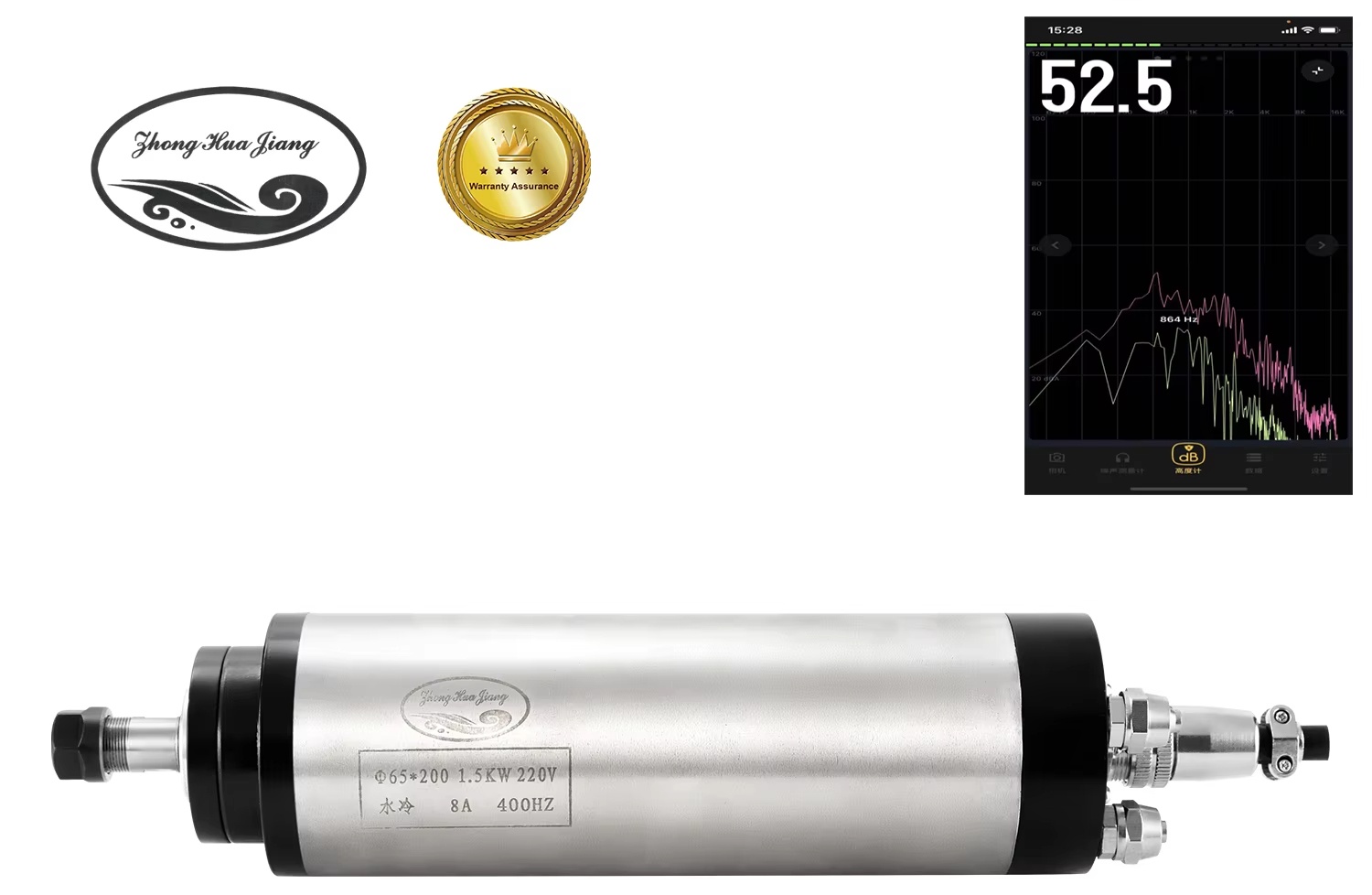

Dies ist ein runder wassergekühlter Spindelmotor mit einem Durchmesser von 65 mm und einem ER11-Spannzangenfutter. Es liefert eine Leistung von 1,5 kW, unterstützt einen Drehzahlbereich von 10.000–24.000 U/min und erreicht einen Rundlauffehler von weniger als 0,005 mm. Ausgestattet mit vier verbesserten Hochpräzisionsstahllagern für eine bis zu dreimal längere Lebensdauer als Standardmodelle, verfügt es über eine fortschrittliche dynamische Auswuchttechnologie für minimale Geräusche und Vibrationen.

Das wassergekühlte Design sorgt für eine hervorragende Wärmeableitung, deutlich niedrigere Betriebstemperaturen und einen viel leiseren Betrieb und ist somit ideal für langanhaltendes, hochpräzises Gravieren und Schneiden.

Hauptmerkmale des wassergekühlten CNC-Spindelmotors

Vorkonfigurierte VFD-Steuerung

Das Zhong Hua Jiang ER11 1,5 kW leise wassergekühlte Spindelmotor-Kit verfügt über ein intelligentes Steuerungssystem, das auf einfache Bedienung ausgelegt ist und es für Benutzer aller Erfahrungsstufen zugänglich macht.

ER11 Präzisions-Spannzangensystem

Ausgestattet mit einer ER11-Spannzange, die sicheren Werkzeughalt, minimalen Rundlauf und präzise Bearbeitung für konsistente Ergebnisse gewährleistet.

VFD-/CNC-Controller-Kompatibilität

Integriert in die Kompatibilität mit speicherprogrammierbaren Steuerungen (SPS), was eine einfache Anpassung der Geschwindigkeit (10.000–24.000 U/min) und anderer Parameter ermöglicht, um verschiedenen Projektanforderungen gerecht zu werden.

Zuverlässige Elektro- und Kühlkomponenten

Alle elektrischen Komponenten, die 110 V/220 V und 8 A Strom unterstützen, sind auf Stabilität und Zuverlässigkeit ausgelegt und gewährleisten eine lang anhaltende Leistung.

Präzise Drehzahlregelung von 10.000–24.000 U/min

Verfügt über eine präzise Geschwindigkeitsregelung mit einem Bereich von 10.000–24.000 U/min und ermöglicht einen reibungslosen und präzisen Betrieb für verschiedene CNC-Anwendungen.

Optimiertes 65-mm-Wasserkühlungsdesign

Das speziell entwickelte Wasserkühlungssystem (Φ65-mm-Spindelkörper) sorgt für eine effiziente Wärmeableitung  bei reduzierter Geräuschentwicklung und verbessert so die Haltbarkeit und Leistung für längere CNC-Operationen.

 Vorteile des 1,5 kW wassergekühlten CNC-Spindel-Kits

Fortschrittliches dynamisches Balance-Design

Innovative und fortschrittliche dynamische Auswuchttechnologie

Reduzieren Sie effektiv den Lärm

Erhöhen Sie die Stabilität im Arbeitsprozess

Verlängertes Arbeitsleben

Authentische 4 Stück aufgewertet

Stahllager mit hervorragender Haltbarkeit

Komplett aus Kupfer gefertigte Verlängerungsspule des Rotors

Das Arbeitsleben kann bei 8 Stunden pro Tag 2 Jahre betragen

Hohe Genauigkeit und Konzentrizität

Weiterverarbeitung für Spindelmotor

Der Rundlauf des Spindelmotors beträgt weniger als 0,005 mm

10-fache Präzision im Vergleich zum normalen Spindelmotor

 10-FACH-PRÄZISIONSRUNOUT-AUS

Einfache und schnelle Installation

Ausgestattet mit vorgelötetem Luftfahrtkabel und Stromkabel für eine schnelle Installation

 DER VFD WURDE PROGRAMMIERT

 Paket mit 1,5 kW wassergekühltem Spindelmotor-Kit

Ganz gleich, ob Sie ein Hobbybastler oder eine professionelle CNC-Werkstatt sind, wir haben die ideale wassergekühlte Spindelmotorlösung von Zhong Hua Jiang für Sie. Unsere wassergekühlten Spindelmotoren unterstützen eine breite Palette von Projekten, von komplizierten Gravuren bis hin zu Hochleistungsschnitten, geeignet für verschiedene Fähigkeitsniveaus. Wenn die Standardkonfiguration Ihren Anforderungen nicht entspricht, wenden Sie sich bitte an unser professionelles Vertriebsteam, um die perfekte wassergekühlte Spindelmotorlösung für Ihre Projekte anzupassen.

 Empfohlene wassergekühlte Spindelmotor-Kits

Neben dem wassergekühlten Spindelmotor-Kit Zhong Hua Jiang 1,5 kW ER11 bieten wir eine Vielzahl anderer wassergekühlter Spindelmotormodelle an, um den unterschiedlichen Anforderungen von CNC-Projekten gerecht zu werden. Unser Sortiment umfasst das wassergekühlte 2,2-kW-Spindelmotor-Kit  für Hochleistungsgravuren und -schnitte auf Holz, Acryl und weichen Metallen, das wassergekühlte 3-kW-Spindelmotor-Kit für professionelle Projekte und spezielle luftgekühlte Spindeloptionen für mehr Vielseitigkeit.

 Firmenprofil: Hersteller von CNC-Spindelmotoren

Hersteller von CNC-Spindelmotoren

 Warum sollten Sie sich für Zhong Hua Jiang entscheiden?

Führender Hersteller von CNC-Maschinen und Spindelmotoren

Hersteller seit 2000

 Unser CNC-Produktsortiment

CNC-Fräsmaschinen

Unsere hochmodernen CNC-Fräsmaschinen von Zhong Hua Jiang, darunter Modelle wie die 3018, 3020, 3040 und 6090, garantieren Präzision, Effizienz und Zuverlässigkeit, die für hochwertige Gravur- und Schneidprojekte unerlässlich sind.

CNC-Spindelmotoren

Betreiben Sie Ihre CNC-Projekte mit unseren fortschrittlichen Spindelmotoren, einschließlich luftgekühlter und wassergekühlter Optionen, die darauf ausgelegt sind, strenge Leistungsstandards für verschiedene Materialien zu erfüllen.

CNC-Zubehör

Verbessern Sie Ihren CNC-Betrieb mit unserem Präzisionszubehör wie Endschaltern, Z-Messtastern und Not-Aus-Tastern, die perfekt für Sicherheit und Genauigkeit sorgen.

Elektrische Leitungen

Sorgen Sie mit unseren doppelt geschirmten Kabeln und geschirmten Kettenkabeln für zuverlässige und sichere Verbindungen, die darauf ausgelegt sind, Signalstörungen zu minimieren und die Haltbarkeit zu erhöhen.

Schrittmotoren

Treiben Sie Ihre CNC-Maschine mit unseren Hochleistungs-Schrittmotoren an und bieten Sie eine präzise Steuerung und einen robusten Betrieb für konsistente Projektergebnisse.

 Produktzertifizierung

 Kundenfeedback

 FAQ: ER11 1,5 kW wassergekühlter Spindelmotor VFD-Kit

Was ist im ER11 1,5 kW wassergekühlten Spindelmotor-VFD-Kit enthalten?

Das Kit enthält einen runden wassergekühlten Spindelmotor mit 65 mm und 1,5 kW, einen VFD-Wechselrichter mit 1,5 kW, eine Klemmhalterung mit 65 mm Durchmesser, eine 110-V-Wasserpumpe, einen 5 Meter langen Wasserschlauch, ER11-Spannzangen von 1 mm bis 7 mm, Bohrer von 0,8 mm bis 3 mm mit 1/8-Zoll-Schaft, Luftfahrtkabel, Stromkabel und zwei Schraubenschlüssel.

Für welche CNC-Maschinen ist dieses 1,5-kW-Spindelmotor-Kit geeignet?

Dieses Kit eignet sich für CNC-Fräsmaschinen, Graviermaschinen, Holzbearbeitungs-CNC-Maschinen, Desktop-CNC-Maschinen, Acrylschneidemaschinen, PCB-Graviermaschinen und kleine Werkstatt-CNC-Systeme, die eine kompakte wassergekühlte Φ65-mm-Spindel mit VFD-Geschwindigkeitsregelung benötigen.

Was sind die wichtigsten Spezifikationen des Spindelmotors?

Der Spindelmotor ist eine wassergekühlte 1,5-kW-CNC-Spindel mit 65 mm Durchmesser und ER11-Spannzangenanschluss, einem Drehzahlbereich von 10.000–24.000 U/min, einem kompakten runden Körper und einem Spindelgewicht von ca. 3,6 kg. Die Spindelkörpergröße ist in der ursprünglichen Spezifikationstabelle mit Φ65 mm × 267 mm aufgeführt.

Warum ein wassergekühltes Spindelmotor-Kit mit VFD wählen?

Ein wassergekühlter Spindelmotor sorgt für eine stabile Wärmeableitung, geringere Betriebsgeräusche und eine bessere Langzeitleistung. Der passende VFD-Umrichter erleichtert die Geschwindigkeitsregelung und hilft Benutzern, die Spindel mit weniger Kompatibilitätsproblemen in CNC-Fräsmaschinen zu integrieren.

Ist der VFD für dieses Spindelkit vorprogrammiert?

Auf der Seite steht, dass der VFD programmiert wurde. Käufer sollten dennoch vor dem Betrieb die örtliche Spannung, Verkabelung, Kühlzirkulation und Parametereinstellungen überprüfen, um eine sichere Installation und zuverlässige Spindelleistung zu gewährleisten.

Kann dieses Kit für Holz, Acryl, Kunststoffe, Leiterplatten und Weichmetalle verwendet werden?

Ja. Das wassergekühlte 1,5-kW-Spindelmotor-Kit ER11 eignet sich zum Gravieren und leichten Schneiden von Holz, Acryl, MDF, Kunststoffen, Leiterplatten, PVC, Plexiglas und der leichten Weichmetallbearbeitung wie Aluminium oder Messing, wenn es mit geeigneten Werkzeugen, Vorschüben, Geschwindigkeiten und Kühlbedingungen kombiniert wird.

Kann Zhong Hua Jiang diesen Spindelsatz für OEM- oder Großbestellungen liefern?

Ja. Zhong Hua Jiang unterstützt Musterbestellungen, Großeinkäufe, Vertriebskooperationen, OEM-Branding, Verpackungsanpassungen und technischen Support für CNC-Maschinenbauer und Wiederverkäufer.

Welche Garantie und After-Sales-Unterstützung gibt es?

Zhong Hua Jiang gewährt eine 12-monatige Garantie auf Spindelmotoren, Stromrichter und Zubehör sowie technischen Support für Installation, VFD-Parametereinrichtung, Verkabelung, Fehlerbehebung und Produktauswahl.
