Das wassergekühlte 2,2-kW-CNC-Spindelkit von Zhong Hua Jiang ER20 enthält einen 80-mm-Motor, einen passenden VFD, eine Montageklemme, eine Pumpe, einen 5 m langen Schlauch, ER20 Spannzangen und Verkabelung für die CNC-Fräserintegration.
ER20 80 mm 2,2 kW rundes wassergekühltes Kit
110V/220V/380V
10.000–24.000 U/min
5,2 kg
Wassergekühlt
ER20
2,2 kW
8,5A
Ф80mm*289mm
Dieses Video bietet eine allgemeine Spindeldemonstration. Überprüfen Sie die Spezifikationen und die genaue mitgelieferte Konfiguration für dieses ER20 2,2-kW-Kit.
CNC-Fräsmaschine Katalog 2025.pdf

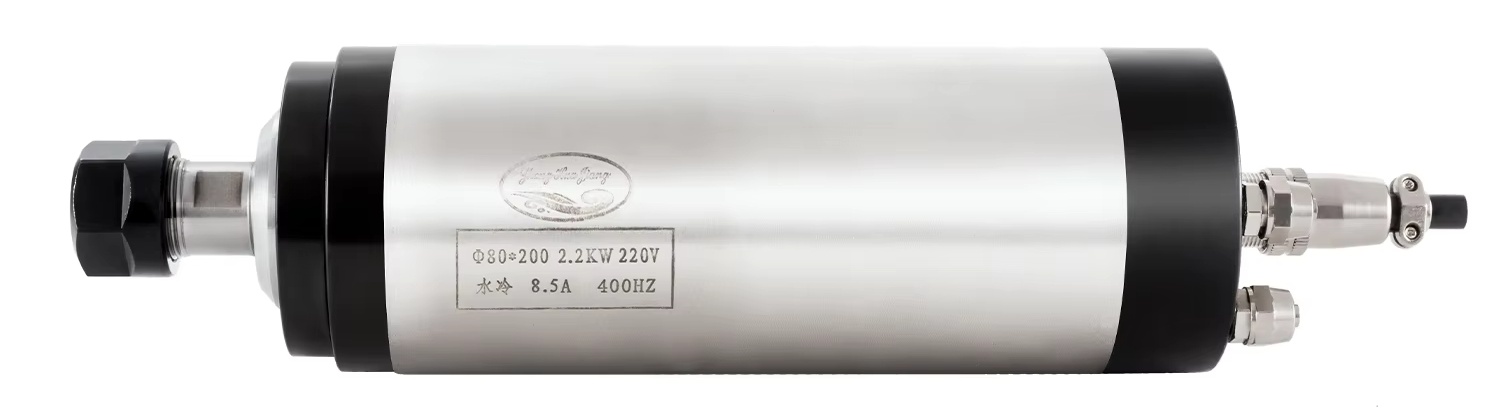

Das wassergekühlte 2,2-kW-Spindelmotor-VFD-Kit von Zhong Hua Jiang ER20 kombiniert eine 80-mm-Rund-CNC-Spindel mit einem 2,2-kW-Antrieb mit variabler Frequenz und dem in der Pakettabelle unten aufgeführten Zubehör. Es wurde für Hersteller von CNC-Fräsmaschinen, Wiederverkäufer von Geräten und professionelle Werkstätten entwickelt und unterstützt den Austausch von Spindeln und den Bau neuer CNC-Maschinen.
Das Werkzeughaltesystem ER20 bietet Platz für austauschbare Spannzangen für verschiedene Fräserschaftgrößen. In der Produktliste sind ein Spindeldrehzahlbereich von 10.000–24.000 U/min, ein Montagedurchmesser von Φ80 mm und ein wassergekühltes Gehäuse angegeben, das für den Betrieb mit einem ordnungsgemäß gewarteten Kühlmittelzirkulationssystem vorgesehen ist.
Das dokumentierte Kit enthält neben dem Motor und dem Wechselrichter eine Montageklemme, eine Wasserpumpe, einen 5-m-Schlauch, ER20 -Spannzangensortiment, Bohrer, ein Luftfahrtkabel, ein Stromkabel und zwei Schraubenschlüssel. Der Kauf dieser Artikel als ein konfiguriertes Set kann die Komponentenauswahl vereinfachen, sofern die elektrischen Nennwerte jedes gelieferten Artikels bestätigt werden.
Teilen Sie Zhong Hua Jiang für die Beschaffung durch Händler, die Montage von Produktionsmaschinen oder Nachbestellungen die erforderliche Spannungsversion, die VFD-Eingangsversorgung, das CNC-Steuerungsmodell, den Installationsbereich und die erwartete Menge mit. Die endgültigen Spezifikationen, Zubehörteile und Lieferdetails sollten anhand des schriftlichen Angebots überprüft werden.
Fordern Sie ein Angebot für ein wassergekühltes 2,2-kW-Kit für ER20 an

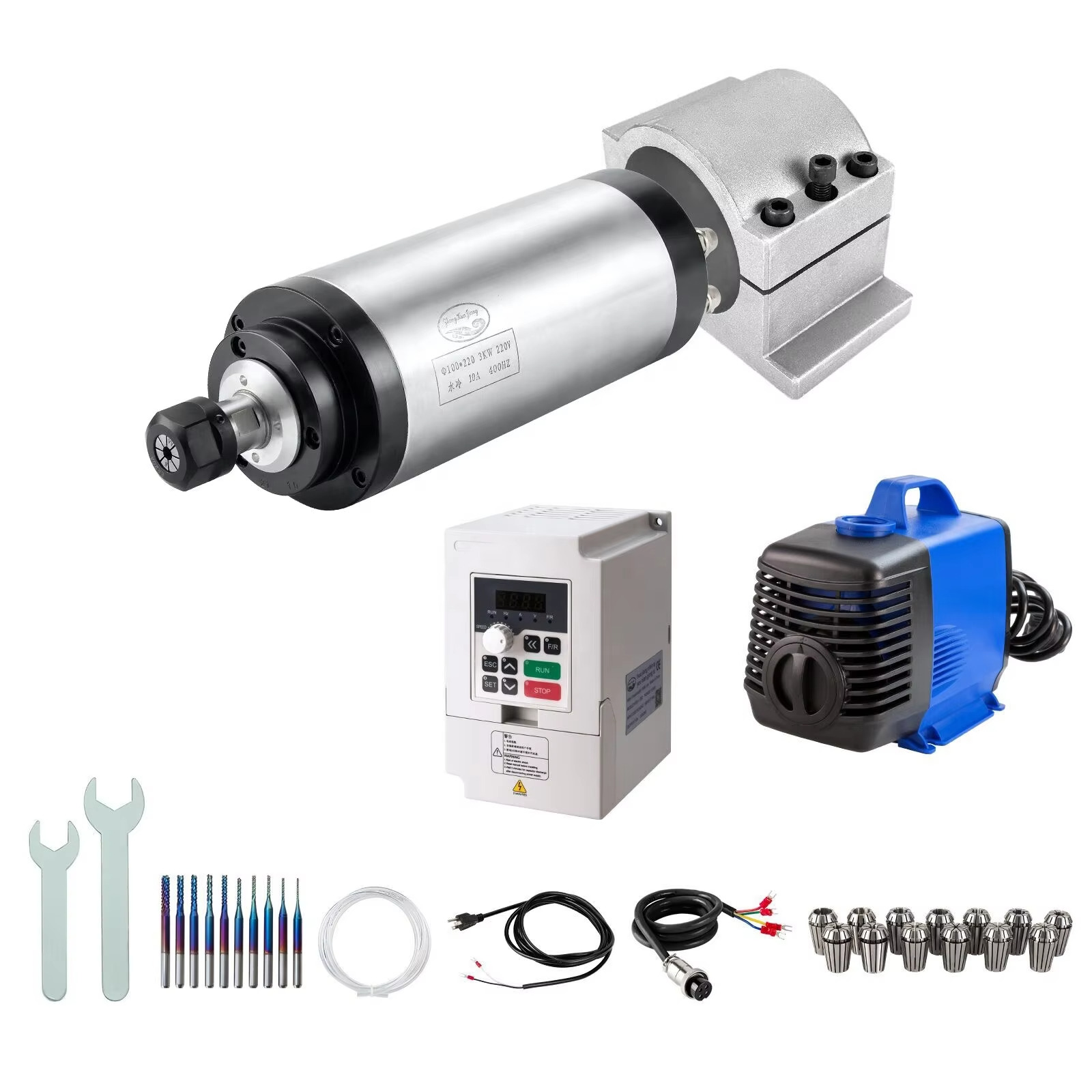

Das veröffentlichte Paket umfasst eine 80-mm-2,2-kW-Rundspindel, einen 2,2-kW-VFD, eine 80-mm-Klemme, eine Wasserpumpe, 5 m Schlauch, 13 ER20 -Spannzangen (beschrieben als 1–13 mm), zehn Bohrer (beschrieben als 0,8–3 mm mit 1/8-Zoll-Schaft), Luftfahrt- und Stromkabel sowie zwei Schraubenschlüssel. Die Spindel ist mit Φ80 × 289 mm und ca. 5,2 kg angegeben.
| 1x | 80 mm 2,2 kW Rundspindelmotor |
| 1x | 2,2 kW VFD-Wechselrichter |
| 1x | Ф80-mm-Klemmhalterung |
| 1x | Wasserpumpe |
| 1x | 5 Meter Wasserschlauch |
| 13x | Spannzangen ER20 (1mm-13mm) |
| 10x | Bohrer (0,8–3 mm, 1/8 Zoll Schaft) |
| 1x | Luftfahrtkabel |
| 1x | Stromkabel |
| 2x | Schraubenschlüssel |
| Spindelmotorgröße: Ф80mm*289mm | |
| Spindelgewicht: 5,2 kg |
Überprüfen Sie die folgenden Kompatibilitätsfaktoren, bevor Sie das Paket in eine neue CNC-Fräse integrieren oder eine vorhandene Spindel ersetzen.
| Der Käufer prüft | die Kauf-/Installationsdetails |
|---|---|
| Spindel und Klemmung | 2,2 kW ER20 wassergekühlte Spindel, Φ80-mm-Rundkörper und Φ80-mm-Klemme |
| Motorabmessungen und Gewicht | Veröffentlicht Φ80 × 289 mm, ca. 5,2 kg nur Spindel |
| Spannungsoptionen | 110 V / 220 V / 380 V aufgeführt; Bestätigen Sie die genaue bestellte Version |
| Aktuell veröffentlicht | 8,5A dargestellt; Überprüfen Sie anhand des Motortypenschilds für jede Variante |
| Spindelgeschwindigkeit | 10.000–24.000 U/min; Beachten Sie die tatsächlichen Betriebsgrenzen von Werkzeug und Motor |
| VFD | Ein 2,2-kW-Wechselrichter wird mitgeliefert; Bestätigen Sie die Einstellungen für Eingangsversorgung, Ausgang und Nennfrequenz |
| Frequenz | Auf der zugehörigen Seite zum eigenständigen 2,2-kW-Motor wird 400 Hz angegeben; Überprüfen Sie die gelieferte Einheit |
| Kühlung | Eine Pumpe und ein 5 m langer Schlauch sind aufgeführt; Pumpenspannung und Durchfluss müssen bestätigt werden |
| ER20 Spannzangen | Dreizehn aufgeführte Stücke mit einer Spannweite von 1–13 mm; Individuelle Größenliste anfordern |
| Controller und Verkabelung | Überprüfen Sie die Befehlsschnittstelle, Verkabelung, Erdung und Schutzkontrollen |
Bestätigen Sie Motorspannung, VFD und Pumpennennwerte
Die Anwendungsfotos zeigen repräsentative CNC-Bearbeitungsmaterialien. Die Schneidleistung hängt von der tatsächlichen Maschine, den Spindeleinstellungen, der Werkzeugbestückung, der Werkstückhalterung und dem Material ab.
Besprechen Sie die CNC-Fräser-Integration
Die wassergekühlte 2,2-kW-Spindel, ER20 Spannsystem und der passende Wechselrichter sind für die Funktion als CNC-Schneid- und Gravierantrieb konzipiert. Pumpe und Schlauch sind Teil des Kühlkreislaufs, der das Kühlmittel zirkulieren muss, bevor die Spindel betrieben wird.
Eine Φ80-mm-Montageklemme und ER20 -Spannzangen sind im Standard-Kit-Inhalt enthalten. Bestätigen Sie die Belastbarkeit der Z-Achse, den Fräserschaftbereich und den Platzbedarf für Spindelgehäuse, Kabelanschlüsse und Wasserleitungen, bevor Sie dieses Kit als Maschinen-Upgrade auswählen.
In der Produktbeschreibung wird auf dynamisches Auswuchten, Präzisionslager und vorprogrammierte VFD-Einstellungen verwiesen. Hierbei handelt es sich um vom Lieferanten beschriebene Funktionen. Für toleranzkontrollierte Anwendungen fordern Sie die aktuelle Motorzeichnung, Prüfkriterien sowie die relevanten VFD- und elektrischen Spezifikationen an.
Ein 2,2-kW-VFD-Wechselrichter ist im Lieferumfang enthalten. In der Auflistung werden die Parameter als für die Spindel vorbereitet beschrieben. Es ist jedoch noch eine elektrische Inbetriebnahme erforderlich, um Versorgungsspannung, Ausgangsspannung, Motornennstrom und -frequenz, Drehrichtung und Steuerverkabelung zu überprüfen.
Das ER20 -Spannzangensystem bietet eine austauschbare Werkzeugaufnahme für verschiedene Fräserschäfte. In der Kit-Tabelle sind 13 Spannzangen im Bereich von 1–13 mm aufgeführt; Käufer mit definierten Fräsergrößen sollten die genaue Spannzangenaufteilung anfordern und die Kompatibilität mit jedem Schneidwerkzeug überprüfen.
Die VFD-Start-, Stopp- und Geschwindigkeitssteuerung kann über unterstützte Steuerterminals oder entsprechende Schnittstellengeräte in eine Maschinensteuerung integriert werden. Die Steuerungskompatibilität hängt vom mitgelieferten VFD-Modell und dem CNC-System ab, nicht nur von der ER20 Spindel selbst.
Die veröffentlichte Auflistung bietet die Wahl zwischen 110 V, 220 V und 380 V und zeigt 8,5 A als Produktstromwert an. Nennstrom, VFD-Eingang und Ausgangsspannung müssen für die ausgewählte Version bestätigt werden; Die Spannung der Wasserpumpe ist in der Pakettabelle nicht angegeben und sollte separat bestätigt werden.
Die Spindel ist für den Betrieb mit 10.000–24.000 U/min ausgelegt. Eine zugehörige wassergekühlte Spindel mit 2,2 kW ER20 spezifiziert 400 Hz; Überprüfen Sie das tatsächliche Typenschild der Spindel des Kits und die Grenzwerte des Wechselrichters, bevor Sie Frequenzeinstellungen eingeben oder eine Steuerungsgeschwindigkeitsskala auswählen.

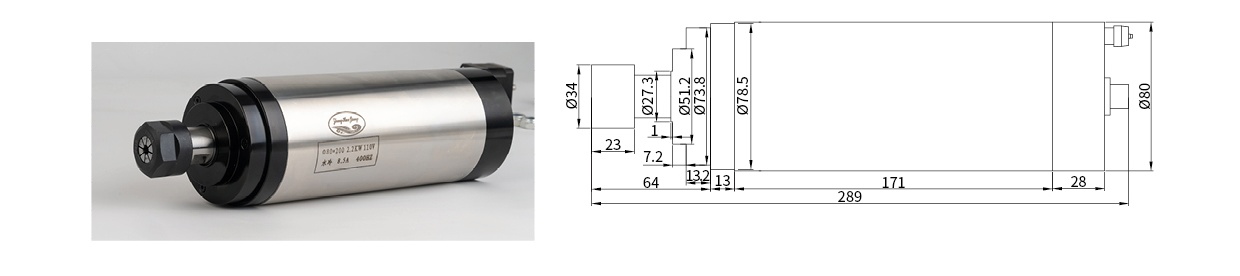

Das wassergekühlte Gehäuse mit einem Durchmesser von 80 mm hat eine Gesamtlänge von 289 mm und ein Spindelgewicht von ca. 5,2 kg. Kühlmittelfluss, Schlauchverbindungen, ein geeigneter Behälter und die Vermeidung von Leckagen sind notwendige Überlegungen für den kontinuierlichen CNC-Betrieb.
Fordern Sie ER20 Spindelzeichnungen und Spezifikationen an
Dynamisches Auswuchten, Spannzangensitz, Werkzeuglänge und Steifigkeit der Host-Maschine wirken sich alle auf die Vibration und die Qualität der fertigen Oberfläche aus. Bewerten Sie bei Arbeiten mit engen Toleranzen die gesamte rotierende Werkzeugbaugruppe, anstatt davon auszugehen, dass allein die Spindelkonstruktion die Genauigkeit bestimmt.
Auch bei wassergekühlten Spindeln ist eine sorgfältige Spindelmontage, Werkzeugklemmung, Kabelführung und Überprüfung des Kühlmittelflusses erforderlich. Geeignete Vorschübe und Geschwindigkeiten hängen vom Schneidwerkzeug, dem Material und der Steifigkeit der gesamten CNC-Maschine ab.
Durch die richtige Spindelkühlung und Fräserauswahl kann eine unnötige Wärmebelastung während der Bearbeitung reduziert werden. Überprüfen Sie die Spannzangen, halten Sie die Werkzeuge innerhalb der zulässigen Geschwindigkeitswerte und stellen Sie sicher, dass der Kühlmittelkreislauf funktioniert, bevor mit der Bearbeitung begonnen wird.
Der Lieferant beschreibt eine Vierlageranordnung mit verbesserten Stahllagern und Kupferwicklungskonstruktion. Die genauen Lagerserien, die Schmierung sowie die zulässigen Axial- und Radiallasten sollten mit dem Hersteller besprochen werden, sofern diese Auswirkungen auf die Geräteakzeptanz haben.
Die Lebensdauer hängt von den Betriebsbedingungen ab, einschließlich Werkzeugbalance, Belastung, Kühlmitteltemperatur, Wartung und korrekter Wechselrichtereinrichtung. Der ursprüngliche Beschreibungstext enthält eine indikative Lebensaussage; Fordern Sie vereinbarte Betriebsbedingungen an, anstatt dies als eine feste Lebensdauer zu betrachten.
Verwenden Sie eine starre und korrekt ausgerichtete Halterung, um zusätzliche Belastungen durch Fehlausrichtung oder Maschinenvibrationen zu vermeiden. Überprüfen Sie die Kabel- und Kühlanschlüsse in geplanten Wartungsintervallen.
Bestätigen Sie für die OEM-Integration oder Händlerqualifizierung Anwendungspflicht, Betriebsstunden und Wartungspraktiken. Jegliche garantierte Lebensdauer oder Leistungsanforderungen sollten schriftlich vereinbart werden.
| Unser Spindelmotor | Anderer Spindelmotor |
 |
 |
| Lieferantenreferenz: Unrundheit <0,005 mm (Messbedingungen zur Bestätigung) | Anschaulicher Vergleich: 0,05 mm (kein unabhängiger Test) |
Der Vergleich ist ein Lieferantenbeispiel. Für die Präzisionsabnahme sind eine vereinbarte Spannzange, Prüfstange, Messort und Messbedingungen erforderlich; Generische Wettbewerbswerte werden nicht unabhängig überprüft.
Der Lieferantenvergleich unten zeigt einen Rundlauffehler von weniger als 0,005 mm im Vergleich zu einem generischen Vergleichswert von 0,05 mm. Prüfposition, Referenzwerkzeug, Messmethode und -bedingungen werden nicht angegeben; Fordern Sie zur Abnahme eine definierte Prüfmethode und individuelle Prüfdaten an.
Der tatsächliche Rundlauf der Werkzeugspitze wird durch die Spindel, ER20 Spannzange, Fräserschaft, Spannzustand und Messort beeinflusst. Eine Spezifikation sollte den Testaufbau identifizieren, anstatt einen einzelnen Wert ohne Kontext zu zitieren.
Der veröffentlichte Vergleich dient der Veranschaulichung; Es wird nicht festgestellt, dass jede alternative Spindel einen 0,05-mm-Wert hat. Überprüfen Sie die tatsächlich bestellte Spindel im Rahmen eines vereinbarten Messverfahrens, wenn es auf die Genauigkeit ankommt.
Fordern Sie Prüfbedingungen und verfügbare Messprotokolle für präzisionssensible Aufträge an.
Das Paket enthält Luftfahrtkabel, Stromkabel und zwei Schraubenschlüssel. Der Lieferant beschreibt auch den mitgelieferten VFD als programmiert; Überprüfen Sie vor dem ersten Gebrauch stets die Klemmenbelegung, Schutzerdung, Netzversorgung, Motorparameter und Kühlung.
Lassen Sie vor der Inbetriebnahme das Kühlmittel zirkulieren, prüfen Sie die Schläuche auf Undichtigkeiten und prüfen Sie die VFD-Spannung, Frequenz und Motorrichtung gemäß den mitgelieferten Anweisungen. Elektroarbeiten sollten von qualifiziertem Personal durchgeführt werden.
Fordern Sie Informationen zur VFD-Inbetriebnahme an
Die Verpackungsfotos zeigen Beispiele für den Spindelversand und die Schutzverpackung. Bestätigen Sie die detaillierte Packliste, die einzelnen Spannzangengrößen, das VFD-Modell, die Pumpenspannung, den Stromanschlusstyp und die Verpackungsanforderungen für den Zielmarkt.
Die veröffentlichten Paketdetails geben keine Auskunft über die Pumpenspannung. Überprüfen Sie dies getrennt von der Motorspannung und bestätigen Sie die aktuelle Packliste, bevor Sie eine Bestellung aufgeben.
Überprüfen Sie den Kit-Inhalt und die Verpackungsoptionen
Für unterschiedliche Anforderungen an CNC-Maschinen sind entsprechende wassergekühlte Kits erhältlich. Das verknüpfte 1,5-kW-Modell verwendet ein ER11 Spannzangensystem, während das verknüpfte 3-kW-Kit ein ER20 Modell ist. Wählen Sie nach Leistungsbedarf, Spindeldurchmesser, Werkzeugschaftgröße, Steuerung und Stromversorgung.
Vergleichen Sie die Kits ER11 1,5 kW und ER20 3 kW
Zhong Hua Jiang beschreibt, dass die Aktivitäten in der Spindelproduktion im Jahr 2000 begannen, gefolgt von der Ausweitung auf VFD-Wechselrichter und CNC-Graviermaschinen.
Die Marke Zhong Hua Jiang wurde 2018 für seine CNC-bezogene Produktpalette eingeführt.
Das Unternehmen verweist auf das Patent Nr. 200730184245.5 bezüglich seiner luftgekühlten Spindellinie; Das Patent sollte nicht als Zertifizierung dieses wassergekühlten VFD-Kits interpretiert werden.
Das Unternehmen verfügt über mehr als 20 Jahre Erfahrung in der Herstellung von CNC-Spindeln und zugehörigen Geräten.
Der Hersteller beschreibt die Exportlieferung an Kunden in mehreren Überseemärkten. Fordern Sie für ein konkretes Projekt die entsprechenden technischen und kaufmännischen Unterlagen an.
Bei der Bewertung des Kits für die OEM-Lieferung oder den OEM-Vertrieb können produktspezifische Konformitätsdokumente und Inspektionsanforderungen angefordert werden.
Fordern Sie ein OEM-/Händlerangebot an
 |
||
QualitätssicherungÜberlegene Qualitätsleistung Strenge Qualitätskontrolle |
Patente und ZertifizierungenMehrere Patente für Luftkühlung Spindelmotoren |
Zusätzlicher MarkenwertDer Markenwert ist hoch anerkannt für CNC-Käufer |
 |
||
Angemessener PreisDirektverkauf ab Werk Kostenbewusste Werksversorgung |
VollzeitdienstProfessioneller technischer Support Enger und schneller Kundenservice |
Schnelle und zuverlässige LieferungVersandoptionen nach Bestellung Bestell- und Versandkommunikation |
Unternehmenszertifikate und Patente können sich auf bestimmte Produktfamilien beziehen. Bestätigen Sie für die Beschaffungsdokumentation, welche Aufzeichnungen für die bestellte wassergekühlte Spindel, den VFD und das Zubehör gelten.
Das Unternehmen liefert CNC-Fräsmaschinen und Bearbeitungsgeräte in verschiedenen Maschinengrößenklassen. Überprüfen Sie bei der Auswahl einer Oberfräsenplattform die Spindelleistung, den Montagedurchmesser und die Anforderungen an die Steuerung.
Wassergekühlte Spindelmotoren verwenden einen externen Kühlmittelkreislauf, während luftgekühlte Versionen eine Luftzirkulation nutzen. Vergleichen Sie Umgebungsbedingungen, Wartungsvorkehrungen, Lärmanforderungen und Integrationsraum, bevor Sie sich für eines entscheiden.
Zum CNC-Zubehör gehören elektrische Steuerungen und Maschinenzubehör. Die genaue Teilekompatibilität hängt von der vorgesehenen Maschine und ihrer Steuerverkabelung ab.
Bei der Verbindung von Frequenzumrichtern und CNC-Steuerungen kann eine abgeschirmte Strom- und Signalverkabelung von Bedeutung sein. Kabelgröße, Abschirmung und Erdung sollten für das installierte elektrische System ausgewählt werden.
Schrittmotoren sorgen für die Achsbewegung von CNC-Geräten. Koordinieren Sie den Achsweg und die Steifigkeit mit der Spindelmasse, den Werkzeugkräften und der erforderlichen Bearbeitungsgenauigkeit.
Das Bild zeigt die Dokumentation des Lieferanten. Fordern Sie aktuelle modellspezifische Zertifikate oder technische Dokumente an, die für Ihren Markt und die vorgesehene Ausrüstung erforderlich sind.
Diese Fragen betreffen Spezifikationen, VFD-Kompatibilität, Wasserkühlungsanforderungen und Kaufüberlegungen für CNC-Maschinenhersteller, Werkstätten und Händler.
Das Paket enthält eine 2,2 kW Φ80 mm Spindel, einen 2,2 kW VFD, eine Φ80 mm Montageklemme, eine Wasserpumpe, 5 m Schlauch, dreizehn ER20 Spannzangen, zehn Bohrer, Luftfahrt- und Stromkabel und zwei Schraubenschlüssel.
Es wird als Bausatz mit VFD und Kühlkomponenten aufgeführt. Die Pakettabelle identifiziert die enthaltenen Komponenten; Die genauen elektrischen Ausführungen und individuellen Zubehörspezifikationen entnehmen Sie bitte dem aktuellen Angebot.
Der aufgeführte Motor hat einen Durchmesser von Φ80 mm und eine Länge von 289 mm. Fordern Sie die aktuelle mechanische Zeichnung für genaue Montage, Kühlanschlüsse und Kabelabstände an.
Das Produkt gibt etwa 5,2 kg für die Spindel an. Dies ist nicht das bestätigte Gesamtgewicht des komplett verpackten Kits.
Die Auflistung identifiziert 110-V-, 220-V- und 380-V-Optionen. Bestätigen Sie das ausgewählte Motortypenschild und die Eingangs- und Ausgangsspannungsnennwerte des zugehörigen Frequenzumrichters.
Auf der Seite wird 8,5A als veröffentlichter Produktwert ohne Aufschlüsselung nach Version angezeigt. Verwenden Sie beim Einstellen des VFD den auf dem tatsächlichen Spindeltypenschild aufgedruckten Nennstrom.
Die Standardliste enthält einen 2,2-kW-Frequenzumrichter. Fragen Sie vor dem Kauf nach Modell, Netzeingangsleistung, Motorausgangsleistung, Nennfrequenzbereich und Einzelheiten zur Steuerschnittstelle.
Die entsprechende Auflistung des wassergekühlten Standalone ER20 2,2-kW-Motors gibt 400 Hz an. Überprüfen Sie das genaue Motortypenschild und die mitgelieferte Wechselrichterdokumentation, bevor Sie Frequenz- und Geschwindigkeitsgrenzen konfigurieren.
Der Lieferant beschreibt den VFD als vorprogrammiert. Überprüfen Sie bei der Inbetriebnahme alle Parameter, Verkabelung, Erdung, Kühlung und die Drehrichtung des Motors, anstatt es als Plug-and-Play zu betrachten.
Der angegebene Betriebsbereich liegt zwischen 10.000 und 24.000 U/min. Beachten Sie die tatsächlichen Grenzwerte für Motor, Umrichter und Schneidwerkzeug für die bestellte Version.
In der Pakettabelle sind dreizehn ER20 Spannzangen mit Spannweiten von 1–13 mm aufgeführt. Fragen Sie das Vertriebsteam nach den genauen Einzelgrößen und ob für Ihren Fräserschaft eine bestimmte Spannzange erforderlich ist.
Es sind zehn Bits aufgeführt, die einen Durchmesser von 0,8–3 mm und einen 1/8-Zoll-Schaft haben. Das individuelle Größensortiment und das vorgesehene Material sollten vor der Bestellung bestätigt werden.
Ja, eine Wasserpumpe ist aufgeführt. Allerdings gibt die Quelle weder Spannung, Durchflussrate noch Anschluss an, daher sollten diese Angaben mit der Zielstromversorgung abgeglichen werden.
Ja. Im Paket ist ein 5 Meter langer Wasserschlauch enthalten. Bestätigen Sie die Schlauchführung, den Einbau und alle zusätzlichen Anschlüsse, den Kühlmittelbehälter oder den Kühler, die für die endgültige Installation erforderlich sind.
In der Pakettabelle sind eine Pumpe und ein Schlauch aufgeführt, jedoch nicht ausdrücklich ein Tank oder Kühler. Fordern Sie eine vollständige Packliste an, wenn diese Artikel benötigt werden.
Nein. Sorgen Sie für eine ordnungsgemäße Wasserzirkulation, bevor Sie die Spindel in Betrieb nehmen, und stoppen Sie den Betrieb, wenn der Kühlfluss ausfällt oder Undichtigkeiten festgestellt werden.
Es eignet sich möglicherweise für Oberfräsen mit der erforderlichen Φ80-mm-Aufnahme, ausreichender Z-Achsen-Belastbarkeit, geeigneter Stromversorgung und einer geeigneten CNC-Steuerung. Überprüfen Sie vor der Nachrüstung die Details der Host-Maschine.
Zu den vorgesehenen Anwendungen zählt der Anbieter Acryl und Kunststoffe. Es sind weiterhin geeignete Fräserkonstruktionen, Spanabsaugung, Vorschub, Geschwindigkeit und Kühlverfahren erforderlich.
Leichte Arbeiten an ausgewählten Nichteisenlegierungen können in Betracht gezogen werden, wenn die Maschine stabil ist, die Werkzeuge geeignet sind und die Schnittkräfte kontrolliert werden. Die Auflistung rechtfertigt keine uneingeschränkte Schwermetallvermahlung.
Die Steuerungsintegration hängt von der tatsächlichen GRBL Karte, den VFD-Terminalfunktionen, dem unterstützten Geschwindigkeitsbefehl und allen erforderlichen Schnittstellenkomponenten ab. Überprüfen Sie diese Schnittstellen, bevor Sie sie anschließen.
ER20 beschreibt das Spannzangen-Werkzeughaltesystem. Es handelt sich nicht um einen automatischen Werkzeugwechsler; Die Werkzeuge werden mit kompatiblen ER20 -Spannzangen und der entsprechenden Anzugsmethode gespannt.
Der Lieferantenvergleich zeigt weniger als 0,005 mm, macht jedoch keine Angaben zum Messpunkt oder zu den Bedingungen. Für strenge Toleranzen definieren Sie das Messverfahren und fordern Prüfprotokolle an.
Die Quelle beschreibt vier verbesserte Stahllager. Bestätigen Sie für die OEM-Qualifizierung die tatsächliche Lagerserie und die Betriebsbeschränkungen der gelieferten Variante.
In der Packtabelle sind ein Luftfahrtkabel, ein Stromkabel und zwei Schraubenschlüssel aufgeführt. Überprüfen Sie vor der Installation die Kabellängen, die Steckerbelegung, die Erdung und andere elektrische Anschlussdetails.
Ein direkter Austausch ist nicht gewährleistet. Das 80-mm-Gehäuse und die ca. 5,2 kg schwere Spindel erfordern möglicherweise eine andere Halterung, eine Bewertung der Z-Achsen-Last und zusätzlichen Freiraum sowie kompatible Elektrik.
Zhong Hua Jiang beschreibt die Zusammenarbeit zwischen Groß- und Vertriebshändlern. Geben Sie Ihre benötigte Menge, Zielmärkte, Spannungsversionen und Verpackungsspezifikationen an, um ein Angebot anzufordern.
Der Lieferant beschreibt OEM-Anpassungs- und Branding-Diskussionen. Verfügbarkeit, Mindestmengen und Ausführungsdetails müssen anfragespezifisch vereinbart werden.
Der Lieferant bespricht Standard-Testbestellungen und OEM-Bestellungen, legt jedoch keine einheitliche Mindestbestellmenge für jede Konfiguration fest. Fordern Sie die entsprechende Mindestbestellmenge mit Ihrer angegebenen Menge und Optionen an.
Die veröffentlichte Quelle beschreibt eine 12-monatige Garantie und technischen Support. Bestätigen Sie die schriftliche Abdeckung, die Ausschlüsse und den Serviceprozess für die ausgewählte Spindel, den VFD und das Zubehör.
Kontaktieren Sie Zhong Hua Jiang mit der gewünschten Menge, dem Land, der Spannung, der CNC-Steuerung, dem verfügbaren Montageabstand von Φ80 mm, den bevorzugten Spannzangengrößen und der Maschinenanwendung.
