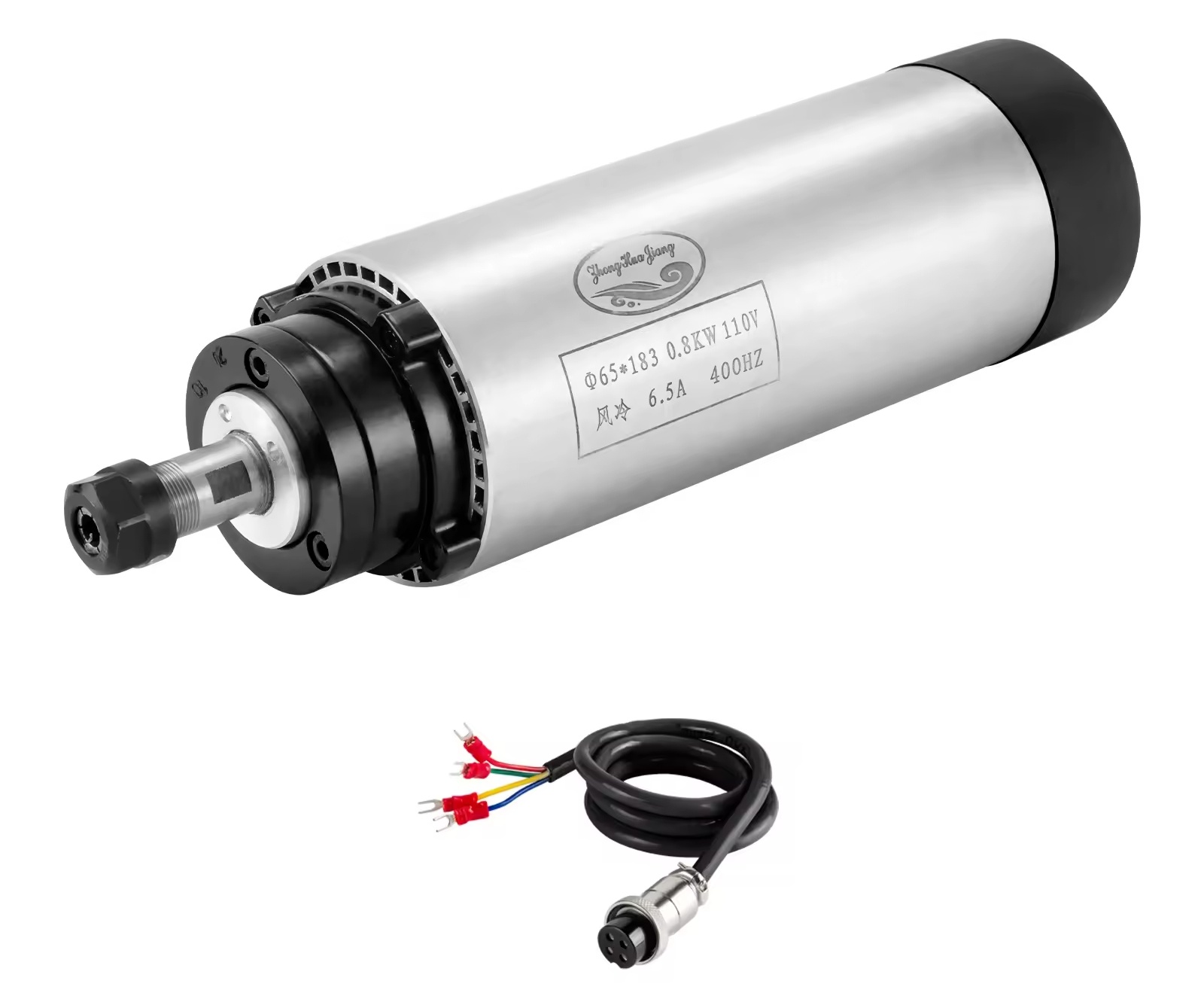

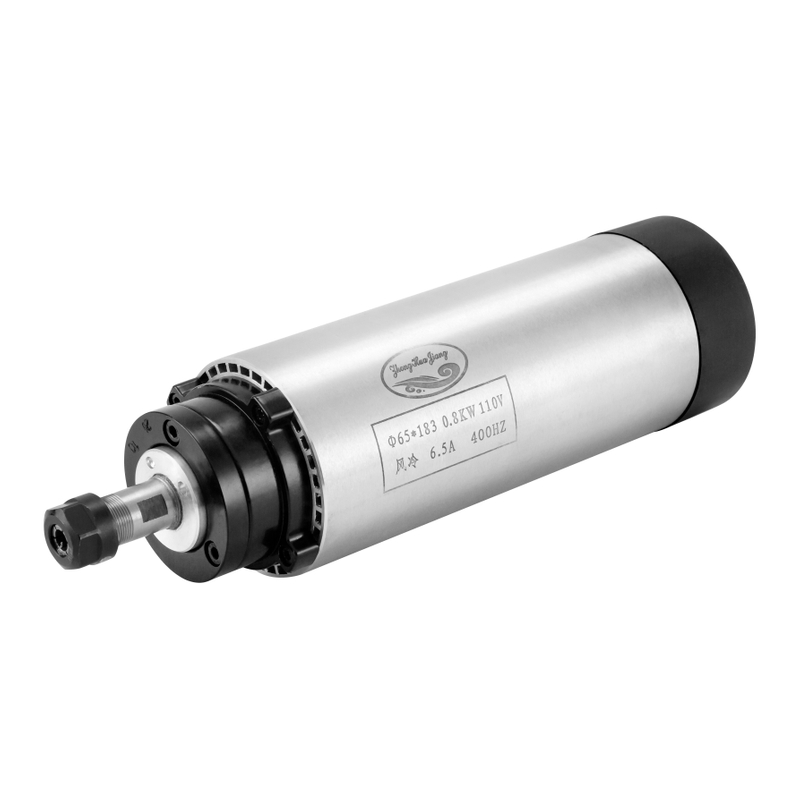

ER11 0.8KW 65mm 4 холхивч 110V/ 220V CNC Router сийлбэрийн машинд зориулсан агаарын хөргөлттэй CNC булны мотор

ER11 0,8 кВт 65 мм-ийн агаарын хөргөлттэй CNC булны мотор

Zhong Hua Jiang 0.8kW (800W) агаарын хөргөлттэй CNC булны мотор нь CNC чиглүүлэгч, сийлбэрийн тоног төхөөрөмж, мод боловсруулах, хөнгөн тээрэмдэх зориулалттай дугуй, өндөр хурдтай ээрэх юм. Энэ нь ER11 багаж барих интерфэйс , нэрлэсэн 65 мм биеийн диаметр , -ийн нийтэлсэн ээрэх хурдны хүрээтэй. 10,000-24,000 RPM .

Тохиромжтой 110V эсвэл 220V моторын хувилбарыг сонгож, зөв ​​тохируулсан 400 Гц хувьсах давтамжийн хөтөч (VFD) -тай хослуулна уу . Мотор нь агаарын хөргөлтийг ашигладаг тул суурилуулах тусдаа хөргөлтийн усны хэлхээ байхгүй. Худалдан авагчид захиалга өгөхөөс өмнө бэхэлгээний хавчаар, VFD гаралтын үзүүлэлт, холбогчны хэмжээ, машины цэвэрлэгээг шалгах ёстой.

Товчхондоо: 0.8кВт чадалтай · ER11 холбогч систем · 65 мм дугуй орон сууц · 400 Гц VFD шаардлага · Агаарын хөргөлттэй загвар · CNC сийлбэр ба гэрлийн чиглүүлэлт.

0.8 кВт-ын булны үнийн саналыг авах

0.8кВт-ын агаарын хөргөлттэй булны моторын үндсэн үзүүлэлтүүд

Доорх хүснэгтэд энэ булны загварын хэвлэгдсэн дэлгэрэнгүй мэдээллийг нэгтгэн харуулав. Сонгосон хүчдэлийн хувилбар, VFD параметрүүд болон захиалгын тодорхойлолт дээр эцсийн нэгжийн жинг баталгаажуулна уу.

CNC булны мотор видео

Дараах видео нь анхны бүтээгдэхүүний мэдээллийн хэрэгслийн нэг хэсэг юм. Яг ER11 0.8 кВт-ын тохиргоог харуулахын тулд тухайн загварт зориулсан үйлдлийн бичлэгийг хүснэ үү.

Жун Хуа Жианг бүтээгдэхүүний каталог (PDF)

Татаж авах боломжтой Zhong Hua Jiang каталогоос CNC булны мотор болон CNC чиглүүлэгчийн тоног төхөөрөмжийн өргөн хүрээтэй танилцана уу. Худалдан авахаасаа өмнө манай багтай одоогийн загварын техникийн үзүүлэлтүүдийг баталгаажуулна уу.

Zhong Hua Jiang каталог 2025 (PDF) татаж авах

0.8 кВт-ын агаарын хөргөлттэй CNC булны моторын техникийн үзүүлэлтүүд

CNC голыг солихдоо цахилгаан болон механик өгөгдлийг хоёуланг нь шалгана уу: VFD нь сонгосон моторын хүчдэл ба гүйдлийн шаардлагад нийцсэн байх ёстой бөгөөд угсрах төхөөрөмж нь цилиндр хэлбэртэй орон сууц болон Z тэнхлэгийн хөдөлгөөнд тохирсон байх ёстой.

Цахилгааны тохируулга ба суурилуулалт

Тохиромжтой 400 Гц давтамжтай VFD мотор болон орон нутгийн эрчим хүчний хангамжийн тохиргоонд тохируулан програмчлагдсан. 110V ба 220V-ийн лавлагаа нь боломжтой булны хувилбаруудыг тодорхойлдог; Энэ нь ээрмэлийг аль нэг сүлжээнд шууд холбож болно гэсэн үг биш юм. Холболт, газардуулга, моторын гүйдэл, VFD параметрүүдийг мэргэшсэн ажилтнууд шалгана.

Анхны баглаа боодлын тайлбарт нэг дугуй 0.8 кВт-ын ээрэх ба нэг урьдчилан гагнасан нисэх кабелийг жагсаасан болно. VFD, холбогч багц болон бэхэлгээний хавчаарыг нийлүүлсэн жагсаалтад стандарт багцын агуулга гэж заагаагүй болно. Үнийн санал авахдаа баглаа боодлын баталгааг бичгээр авахыг хүс.

110V/220V булны болон VFD нийцтэй байдлыг шалгана уу

CNC чиглүүлэгчийн хэрэглээ ба ажлын хэсгийн материал

Энэхүү ээрэх нь үндсэн машин, зүсэх хэрэгсэл, ажлын хэсгийн тохиргооны хүрээнд чиглүүлэлт, сийлбэр, хөнгөн тээрэмдэх ажлыг дэмжих боломжтой. Материал бүрийн хувьд зүсэлтийн гүн, тэжээлийн хурд, булны эргэлт, багажны диаметрийг сонгох шаардлагатай.

Мод болон БСХС-ийн сийлбэр

Тохиромжтой хэрэглээнд үсэг, гоёл чимэглэлийн хэв маяг, жижиг тэмдэглэгээ, модон эдлэл, CNC гар урлалын бүрэлдэхүүн хэсгүүд орно. Боловсруулахаас өмнө тоосжилтыг зохих ёсоор төлөвлөж, ажлын хэсгийг бэхлэнэ.

Нийлэг, PVC, хуванцар боловсруулах

Нийлэг тэмдэглэгээ, хуванцар хавтан, дэлгэцийн эд анги, хэв маяг, гэрлийн профиль хайчлах сийлбэр хийхэд ашигладаг. Дулааны хуримтлал болон ирмэгийн хайлалтыг багасгахын тулд тохирох зүсэгч болон боловсруулах тохиргоог ашиглана уу.

ПХБ ба хөнгөн зөөлөн металлын ажил

ПХБ тусгаарлах ажил, хяналттай, хөнгөн цагаан эсвэл гуулин дээр хөнгөн сийлбэр хийх нь хатуу машин, тохирох багаж хэрэгслийн тусламжтайгаар боломжтой. Энэхүү авсаархан бул нь хүнд даацын ган хайчлах шийдэл биш юм. Боловсруулалтын үр дүн нь CNC-ийн бүрэн тохиргооноос хамаарна.

ER11 0.8 кВт-ын агаарын хөргөлттэй гол онцлогууд

ER11 Collet Tool-Holding System

ER11 холбогч интерфэйс нь зөв хэмжээтэй ER11 холбогчийг суурилуулсан тохиолдолд зүсэгч бариулын янз бүрийн хэмжээг дэмждэг. Холболтын цооногийг жинхэнэ таслагчийн бариултай тааруулах; Холболтын хэмжээ бүрийг буланд багтаасан гэж бүү бодоорой.

10,000–24,000 RPM Ажиллах хүрээ

Нийтлэгдсэн бүтээгдэхүүний тодорхойлолтод 10,000-24,000 RPM- ийг жагсаасан байна . Бодит зөвшөөрөгдөх ажлын хурд ба эргэлт нь моторын тохиргоо болон VFD тохиргооноос хамаарна. Өөр иж бүрдэл жагсаалтын илүү өргөн хурдны хүрээг бичгээр баталгаажуулахгүйгээр энэ моторын ашиглалтын үзүүлэлт болгон ашиглаж болохгүй.

Авсаархан 65 мм-ийн агаарын хөргөлттэй орон сууц

65 мм-ийн дугуй орон сууц нь зохих хэмжээтэй CNC булны бэхэлгээнд зориулагдсан. Бүтээгдэхүүний мэдээлэлд мөн орон сууцны урт нь ойролцоогоор 244 мм байна . Спиндлийг суулгах эсвэл солихын өмнө хавчаарын тохируулга, нийт зай, агаарын урсгалыг шалгана уу.

Дөрвөн холхивчийн хийц ба урсах

Бүтээгдэхүүний мэдээлэл нь 0.005 мм-ээс бага хэмжээтэй дөрвөн холхивчтой загвар ба урсацыг тодорхойлсон. Нарийвчлалтай худалдан авалт хийхийн тулд хэмжилтийн байрлал, туршилтын нөхцөл, сонгосон моторт тохирох хүлцэл зэргийг багтаасан хяналтын арга, тайланг асууна уу.

Усны хэлхээгүйгээр агаар хөргөх

Нэгдсэн агаарын хөргөлт нь хөргөлтийн сав, шахуурга, хоолой зэрэг шаардлагагүй газарт суурилуулах ажлыг хялбаршуулдаг. Агаарын оролт, гарцыг цэвэр байлгаж, дуу чимээ, орчны температур, хэрэглээний горимыг үнэл.

Дизайн ба гүйцэтгэлийн дэлгэрэнгүй мэдээлэл

Динамик тэнцвэржүүлэх ба чичиргээний хяналт

Спиндель нь өндөр хурдны жигд ажиллагааг дэмжих зорилготой динамик тэнцвэртэй эргэдэг угсралтаар танилцуулагдсан. Эцсийн чичиргээ болон боловсруулалтын өнгөлгөө нь багажны тэнцвэр, эзэмшигчийн байдал, бэхэлгээний хатуу байдал болон үндсэн машинаас хамаарна.

Холхивчийн угсралт, үйлчилгээний талаар анхаарах зүйлс

Бүтээгдэхүүний анхны мэдээлэл нь дөрвөн сайжруулсан ган холхивч, зэс ороомгийн бүтцийг тодорхойлдог. Тохиромжтой хурдны тохируулга, агааржуулалт, булны ачаалал нь үйлчилгээний хугацаанд чухал ач холбогдолтой; ашиглалтын хугацаа нь нөхцөл, засвар үйлчилгээ зэргээс хамаарч өөр өөр байдаг.

Үйл явцыг баталгаажуулахын тулд худалдан авагчид үйлчилгээний хугацааг урьдчилан таамаглахаас илүүтэй холхивч, хяналтын дэлгэрэнгүй мэдээллийг авах боломжтой.

Урсгалын харьцуулалт нь жишээ юм. Нарийвчлалын зөрүүг үнэлэхийн өмнө загварт тохирсон хэмжилтийн нөхцөл, туршилтын үр дүнг асуу.

Төвлөрөл ба багажийн тохиргоо

Булангийн урсац, ER11 хүрзний байдал, таслагчийн бариулын нарийвчлал, багажийн суурилуулалт зэрэг нь сийлбэрийн чанарт нөлөөлдөг. Цэвэр, зөв ​​хэмжээтэй холбогчийг ашиглаж, шаардлагатай ажил хийхийн өмнө угсарсан багажийн урсацыг шалгана уу.

Урьдчилан гагнасан нисэхийн холбогч

Жагсаалтад орсон моторын багцад суурилуулах зориулалттай урьдчилан гагнасан нисэхийн утас орно. Холбогч ба кабелийн дэлгэрэнгүй мэдээллийг сонгосон VFD болон машины цахилгааны схемтэй харьцуулан ээрүүлийг асаахаасаа өмнө шалгах хэрэгтэй.

Моторын хэмжээс ба гүйлтийн шаардлагуудын талаар ярилц

Стандарт 0.8 кВт-ын агаарын хөргөлттэй булны багц

Нийлүүлсэн баглаа боодлын хүснэгтэд мотор болон урьдчилан гагнасан агаарын тээврийн кабелийг жагсаасан болно. VFD, 65 мм-ийн бэхэлгээ, холбогч, таслагч зэрэг бусад бүрэлдэхүүн хэсгүүдийг бичгээр ишлэлд оруулаагүй тохиолдолд тусад нь зааж өгөх ёстой.

Дистрибьютер болон машин үйлдвэрлэгчдийн хувьд зорилтот машины загвар, шаардлагатай булны хүчдэл, холбогч цооног, жилийн худалдан авалтын тооцоо, очих зах зээлийг өгнө үү, ингэснээр нийлүүлсэн тохиргоог шалгаж болно.

0.8 кВт-ын булны савлагааны жагсаалтыг хүсэх

Холбогдох агаарын хөргөлттэй булны мотор ба иж бүрдэл

Төрөл бүрийн машины хэмжээ, багаж барих шаардлага, ажлын ачаалал зэрэгт тохирсон илүү өргөн хүрээний агаарын хөргөлттэй булны загварууд байдаг. Тоног төхөөрөмжийг солихын өмнө булны хүч, бэхэлгээний хэмжээ, холбогч төрөл, хөргөлтийн дизайн болон шаардлагатай VFD-ийг харьцуулна уу.

Zhong Hua Jiang Spindle мотор үйлдвэрлэгч

Хуажян нь 2000 онд CNC сийлбэрийн булны моторын үйлдвэрлэл, дараа нь хувьсах давтамжийн хөтчүүд болон сийлбэрийн машинууд болж өргөжсөний эхлэлийг тодорхойлсон. Zhong Hua Jiang брэнд нь 2018 онд байгуулагдсан.

Үйлдвэрлэлийн суурь

Zhong Hua Jiang нь CNC spindle мотор болон холбогдох CNC тоног төхөөрөмжийг нийлүүлдэг. Компанийн материалууд нь агаарын хөргөлттэй булны моторын патент, 200730184245.5No. Патент эзэмших эсвэл компанийн түвшний баримт бичгийг бүтээгдэхүүний хувилбар бүрийн гэрчилгээ гэж ойлгож болохгүй.

Бүтээгдэхүүний эх үүсвэрийн багууд зорьсон газартаа тохирох моторын зураг, чанарын бүртгэл, хүчдэлийн тусгай өгөгдөл, сав баглаа боодлын баталгаа, экспортын баримт бичгийг хүсч болно.

Яагаад Zhong Hua Jiang-аас CNC spinds худалдаж авах хэрэгтэй вэ?

Zhong Hua Jiang нь тоног төхөөрөмж үйлдвэрлэгчид, дистрибьютерүүд, цехүүд болон мэргэжлийн хэрэглэгчдэд spindle бүтээгдэхүүнийг санал болгодог. Худалдан авагчид загвар сонгох, угсралтын хэмжээс, цахилгааны тохируулга, тэдгээрийг хэрэглэхэд шаардагдах баримт бичгийн талаар ярилцаж болно.

Дистрибьютор эсвэл OEM үнийг хүсэх

Бусад CNC тоног төхөөрөмж ба эд ангиуд

CNC чиглүүлэгч машинууд: авсаархан 3018/3020 загварууд ба ажлын байрны өөр өөр шаардлагад зориулагдсан том форматтай CNC чиглүүлэгчид.

Агаар хөргөлттэй ба усан хөргөлттэй ээрэх мотор: хүч, багажны багтаамж, хүрээний хэмжээ, үйлчилгээний орчин, хөргөлтийн сонголтоос хамааран сонгоно уу.

Спиндлийн хөтчүүд болон туслах хэрэгслүүд: нийцтэй VFD, холбогч, хавчаар болон голын холболтын эд ангиудыг сонгосон системтэй харьцуулан шалгах хэрэгтэй.

Мотор ба цахилгаан кабель: Холбогдох мотор болон кабелийн сонголтууд нь загварын техникийн үзүүлэлтүүдийг харгалзан илүү өргөн хүрээний Zhong Hua Jiang-д байдаг.

Сертификат ба бүтээгдэхүүний баримт бичиг

Доорх зургийг компанийн бүтээгдэхүүний анхны хуудаснаас авав. Хэрэв худалдан авалтад тусгай гэрчилгээ эсвэл туршилтын тайлан шаардлагатай бол баримт бичгийг гаргагч, хүчинтэй хамрах хүрээ, яг 0.8 кВт-ын булны хувилбарт хамаарах эсэхийг баталгаажуулна уу.

Хэрэглэгчийн санал хүсэлт, хэрэглээний лавлагаа

Хэрэглэгчийн санал хүсэлтийн зургийг эх хуудаснаас нь хадгалсан. Үйлдвэрлэлийн худалдан авалтын хувьд ашиглахаар төлөвлөж буй мотор болон хост машинтай холбоотой програмын тусгай лавлагаа эсвэл ашиглалтын үзүүлэнг хүс.

ER11 0,8 кВт-ын агаарын хөргөлттэй CNC булны моторын түгээмэл асуултууд

Zhong Hua Jiang ER11 0.8 кВт булангийн нэрлэсэн хүч хэд вэ?

Энэхүү загвар нь сийлбэр, чиглүүлэлт, хөнгөн тээрэмдэх зориулалттай 0.8 кВт (800 Вт) дугуй агаарын хөргөлттэй CNC булны мотор хэлбэрээр танилцуулагдсан. Түүний нэрлэсэн үзүүлэлтүүд нь тохирох VFD болон хост CNC машинтай тохирч байх ёстой.

Спиндлийн хурдны хүрээ ба нэрлэсэн давтамж гэж юу вэ?

Үндсэн үзүүлэлтүүдийн хүснэгтэд 10,000–24,000 RPM болон 400 Гц VFD шаардлагыг жагсаасан байна. Ашиглалтанд оруулахын өмнө яг моторын VFD тохиргоо болон зөвшөөрөгдөх үйл ажиллагааны хязгаарыг баталгаажуулна уу.

0.8 кВт-ын CNC булны 110 В болон 220 В хувилбарууд байдаг уу?

Тиймээ. Нийтлэгдсэн жагсаалт нь 110V ба 220V-ийн сонголтыг тодорхойлдог. Хөдөлгүүрийн зөв хувилбар болон тохирох VFD гаралтыг сонгох; голыг цахилгаан тэжээлд шууд холбож болохгүй.

0.8 кВт-ын агаарын хөргөлттэй булны моторт VFD багтсан уу?

Анхны багцын жагсаалтад нэг мотор болон нэг урьдчилан гагнасан агаарын тээврийн утсыг тодорхойлсон боловч VFD-г оруулаагүй болно. Мотор нь тохирох 400 Гц VFD шаарддаг. Хэрэв танд инвертер хэрэгтэй бол үнийн санал асуугаарай.

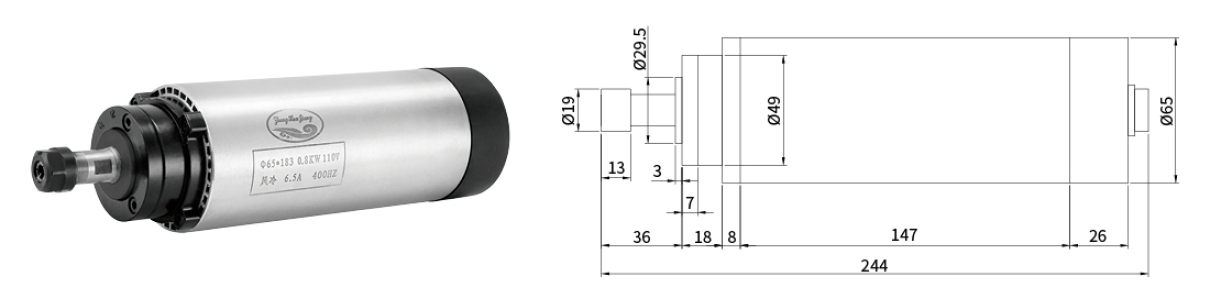

Моторын биеийн диаметр, ойролцоогоор хэмжээ нь хэд вэ?

Бүтээгдэхүүн нь 65 мм-ийн дугуй булангийн орон сууцыг тодорхойлдог бөгөөд түүний онцлог шинж чанар нь ойролцоогоор 65 мм диаметртэй 244 мм урттай байдаг. Захиалга өгөхийн өмнө хамгийн сүүлийн үеийн механик зураг, машины цэвэрлэгээг шалгана уу.

ER11 ээрэх нь ямар холбогч болон зүсэгч бариул ашиглаж болох вэ?

Энэ ээрэх нь ER11 холбогч интерфейсийг ашигладаг. Бодит дэмжигдсэн таслагч бариулын хэмжээ нь суурилуулсан ER11 холбогчоос хамаарна; багажны бариултай таарч байгаа холбогчийг сонгоод, ямар холбогч нийлүүлж байгааг баталгаажуулна уу.

0.8 кВт-ын хүчин чадалтай ээрэх нь мод, БСХС, акрил, PVC сийлбэр хийж чадах уу?

Эдгээр нь булны талаар тайлбарласан хэрэглээний материалуудын нэг юм. Боломжтой зүсэх үйл ажиллагаа нь багаж хэрэгсэл, чипс арилгах, булны хурд, тэжээлийн хурд, машины хөшүүн чанар, бэлдэцийг барих зэргээс хамаарна.

Энэ 800W CNC булны машин хөнгөн цагаан, гууль хийж чадах уу?

Зөв сонгогдсон зүсэгч болон хатуу CNC тоног төхөөрөмжөөр тохиромжтой зөөлөн металлын зэрэглэлийн хөнгөн сийлбэр эсвэл гүехэн боловсруулалтыг хийх боломжтой. Энэ нь хүнд даацын металлыг зайлуулах эсвэл ган тээрэмдэх чадвартай гэсэн үг биш юм.

Спиндель нь ПХБ тээрэмдэх, сийлбэр хийхэд тохиромжтой юу?

Хатуу CNC машин, тохирох зүсэх хэрэгсэл, хяналттай гүнийг ашигладаг ПХБ-тай холбоотой сийлбэр хийхэд үүнийг анхаарч үзэх боломжтой. Шаардлагатай ул мөр нарийвчлалын хувьд урсах, бэхэлгээ болон булны хурдыг үнэл.

Агаар хөргөлттэй CNC ээрмэлийг усан хөргөлттэй ээрэхтэй хэрхэн харьцуулах вэ?

Агаар хөргөлттэй буланд тусдаа усны насос, сав, хоолой шаардлагагүй. Усан хөргөлттэй сонголт нь хөргөлтийн гогцоо ашигладаг бөгөөд дуу чимээ, үйл ажиллагаа эсвэл суурилуулалтын зарим шаардлагад илүү тохиромжтой байж болно. Хөргөх аргыг хэрэглээнд тохируулна уу.

ER11 0.8 кВт-ын гол нь GRBL эсвэл Mach3 хянагчтай ажиллах боломжтой юу?

Тохиромжтой байдлыг CNC хянагч-VFD хурдны удирдлага ба сэлгэн залгах холболтоор тодорхойлдог бөгөөд зөвхөн ээрэх мотороор бус. Сонгосон VFD нь GRBL эсвэл Mach3-д суурилсан системээс авах боломжтой хяналтын дохиог хүлээн авч байгааг баталгаажуулна уу.

Тодорхойлсон булны урсац гэж юу вэ?

Бүтээгдэхүүний эх бичвэрт 0.005 мм-ээс бага утгыг иш татсан байна. Бодит хүлээн авалт нь системийн нарийвчлалын талаар болзолгүй мэдэгдэл гэхээсээ илүү хэмжилтийн байршил, нөхцөл, захиалсан булны туршилтын тайланд үндэслэсэн байх ёстой.

Стандарт моторын багцад юу багтсан бэ?

Нийлүүлсэн багцын хүснэгтэд нэг 0.8 кВт-ын агаарын хөргөлттэй дугуй мотор болон нэг урьдчилан гагнасан нисэх утсыг жагсаасан болно. Тохиромжтой 400 Гц VFD шаардлагатай гэдгийг тэмдэглэв. Төлбөрийн өмнө нэмэлт бүрэлдэхүүн хэсгүүдийг баталгаажуулна уу.

Ачаалахаас өмнө ээрэх жинг хэрхэн баталгаажуулах вэ?

Бүтээгдэхүүний дэлгэрэнгүй мэдээлэл нь ойролцоогоор 2.4 кг жинтэй байдаг бол вэбсайтын бүтээгдэхүүний жагсаалтад 2.7 кг жинтэй байдаг. Логистикийг төлөвлөхдөө яг нийлүүлсэн хувилбарын цэвэр жин, савлагааны жинг асуугаарай.

Дистрибьюторууд эсвэл OEM машин үйлдвэрлэгчид үнийн санал авах боломжтой юу?

Тиймээ. Хүчдэлд тавигдах шаардлага, хүссэн хэмжээ, очих зах зээл, машины хэрэглээ болон угсрах, баглаа боодлын аливаа шаардлагыг ирүүлнэ үү. Борлуулалтын баг нь боломжтой тохиргоо болон арилжааны нөхцлийг баталгаажуулж чадна.

Энэ ээрэх загварын хамгийн бага захиалгын хэмжээ хэд вэ?

Борлуулалтын анхны мэдээлэл нь тогтмол MOQ нийтлэхгүйгээр бага хэмжээний туршилтын захиалга болон бөөнөөр худалдан авалт хийх уян хатан байдлыг тодорхойлдог. Сонгосон тохиргоо болон аливаа тохируулгын одоогийн захиалгын хамгийн бага тоо хэмжээг баталгаажуулна уу.

Хүргэлтийн хугацаа, баталгаат хугацаа ямар мэдээлэл байна вэ?

Борлуулалтын анхны зааварт стандарт захиалгад ажлын 3-7 хоног, илүү том эсвэл захиалгат захиалгад 10-20 хоног байх ёстой бөгөөд үүнийг баталгаажуулах шаардлагатай. Мөн 12 сарын баталгаат хугацааг тодорхойлсон. Эцсийн хугацаа, хамрах хүрээ, нөхцөлийг бичгээр ишлэлд тусгасан байх ёстой.

Суурилуулалт болон VFD тохиргоонд техникийн дэмжлэг үзүүлэх боломжтой юу?

Бүтээгдэхүүний мэдээлэл нь суурилуулалт, параметрийн тохиргоо, алдааг олж засварлахад борлуулалтын дараах тусламжийг тайлбарладаг. Техникийн удирдамж авах хүсэлт гаргахдаа моторын загвар, VFD загвар болон CNC хянагчийн мэдээллийг өгнө үү.
