ER20 100mm 3KW Round Air Cooled
220V/380V
10000-18000 RPM
8.8kg
Imkessaħ bl-arja
ER20
3KW
10A
Ф100mm * 308mm
Zhong Hua Jiang joffri l -mutur tal-magħżel CNC ER20 3kW Ø100mm tond imkessaħ bl-arja għal bennejja tal-magni, manifatturi ta 'router CNC, distributuri ta' partijiet ta 'sostituzzjoni u workshops ta' inċiżjoni professjonali. Dan huwa mutur tal-magħżel waħdu , iddisinjat biex jaħdem permezz ta' imqabbla separatament drive ta' frekwenza varjabbli ta' 300Hz (VFD) .
Itlob Ipprezzar bl-ingrossa għall-Magħżel Round 3kW
CNC Router Magni Catalog 2025.pdf

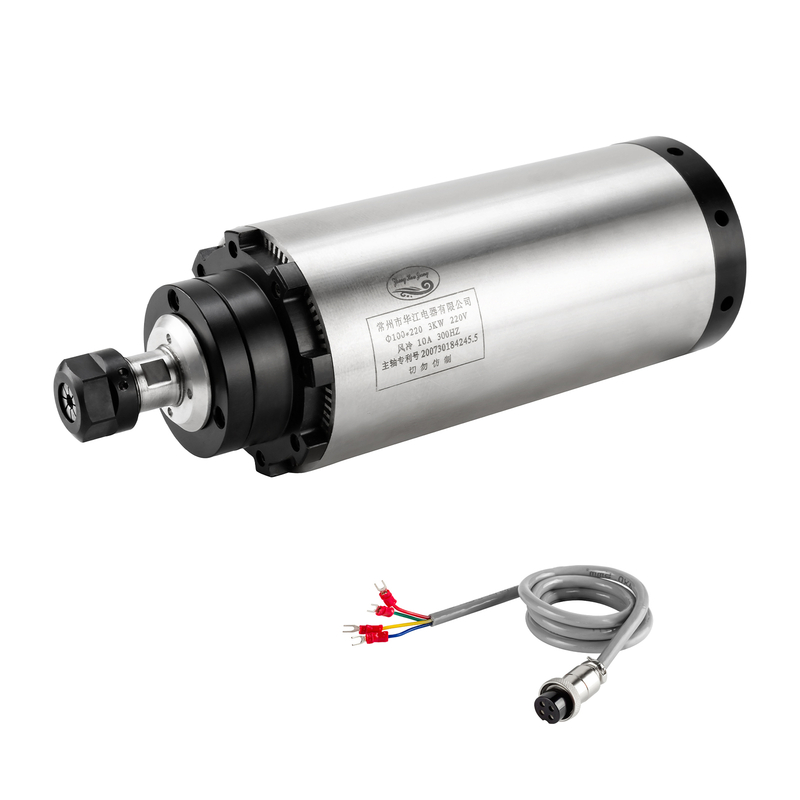

Dan il-mutur tal-magħżel 3kW ER20 tond imkessaħ bl-arja huwa maħsub għall-assemblaġġ ta 'router CNC, proġetti ta' magħżel ta 'sostituzzjoni, tagħmir tax-xogħol tal-injam, makkinarju li jagħmel is-sinjali u ħidmiet ta' xogħol tal-metall ħafif konfigurati b'mod xieraq. Akkomodazzjoni ċilindrika Ø100mm tippermetti l-installazzjoni b'muntaġġ ta 'magħżel tond ta' daqs korrett.
L-attributi tal-prodott ippubblikati jelenkaw 220V / 380V , verżjonijiet elettriċi ER20 , frekwenza interface collet 300Hz u 10,000–18,000 RPM . veloċità operattiva Il-vultaġġ korrett, l-output tal-VFD u l-klassifikazzjonijiet tal-pjanċa tal-isem tal-magħżel għandhom jiġu kkontrollati għal kull verżjoni ordnata.
B'differenza minn magħżel imkessaħ bl-ilma, dan il-mudell juża tkessiħ bl-arja u m'għandux bżonn ta 'tank tal-ilma li jkessaħ, pompa taċ-ċirkolazzjoni jew pajpijiet tal-likwidu li jkessaħ. Il-fluss ta 'arja adegwat madwar il-mutur jibqa' importanti, partikolarment meta magħluq f'tagħmir CNC jew installat ħdejn operazzjonijiet li jipproduċu ċippa u trab.
Iddiskuti Ø100mm CNC Spindle Kompatibilità
It-tabella hawn taħt tifred il-klassifikazzjonijiet tal-mutur mill-ambitu tal-provvista. Il -piż tal-mutur ta ' 8.8kg u d-dimensjonijiet Ø100 × 308mm isegwu l-ispeċifikazzjoni tal-prodott ippubblikata għal din il-lista. Ikkonferma l-valuri tal-pjanċa tal-isem tal-varjant ordnat.
| tal-Ispeċifikazzjoni | Dettalji |
|---|---|
| Prodott | ER20 3kW Ø100mm Round Air-Cooled CNC Spindle Motor |
| Qawwa tal-mutur | 3kW |
| Djar / tkessiħ | Ø100mm korp tond; imkessaħ bl-arja |
| Dimensjonijiet tal-korp tal-mutur | Ø100 × 308mm |
| Piż tal-mutur | Madwar 8.8kg |
| Varjanti tal-vultaġġ | 220V / 380V; agħżel il-verżjoni tal-mutur meħtieġa |
| Ippubblikat kurrenti | 10A; ivverifika kull varjant fuq il-pjanċa tal-isem tal-mutur |
| Frekwenza ratata ppubblikata | 300Hz |
| Veloċità operattiva ppubblikata | 10,000–18,000 RPM; jivverifika l-massimu permess għall-mutur fornut |
| Interfaċċja li żżomm l-għodda | ER20 |
| Rekwiżit VFD | Huwa meħtieġ VFD estern kompatibbli ta '300Hz u mhuwiex parti mill-provvista tal-mutur biss |
| Magni tipiċi | Routers CNC, magni tal-inċiżjoni u tagħmir tax-xogħol tal-injam konfigurat b'mod xieraq |
| Vultaġġ | 220V/380V | 1 pcs 3KW Round Spindle Motor |
| Veloċità | 10,000–18,000 RPM | 1 pcs wajer ta 'l-avjazzjoni issaldjat minn qabel għal installazzjoni ta' malajr |
| Qawwa | 3KW | Dan il-magħżel għandu jkun mgħammar b'300Hz VFD |
| Kurrent Elettriku | 10A | Ikkonferma mal-pjanċa tal-isem |
| Frekwenza | 300Hz | Qabbel il-parametri tal-VFD |
| Piż | Appross. 8.8kg | Massa tal-mutur; jeskludi l-ippakkjar |
| Konnessjoni | ER20 | Agħżel kollet ER20 separatament |
| Tkessiħ | Imkessaħ bl-Arja | Ħalli fluss ta 'arja bla xkiel |
| Użu | Rotot CNC u Inċiżjoni | Ikkonferma l-adegwatezza tal-magna |
Uża cutters addattati, żamma tax-xogħol u estrazzjoni għal pannelli tal-injam, tinqix dekorattiv, inċiżjoni MDF u rotot CNC.
Ir-riżultati tal-magni jiddependu fuq il-ġeometrija tal-qtugħ, l-evakwazzjoni taċ-ċippa u l-issettjar tal-qtugħ adattati għal biċċiet tax-xogħol akriliċi jew tal-plastik.
Xogħol ħafif tal-metall mhux tal-ħadid jeħtieġ kundizzjonijiet xierqa ta 'qtugħ, kostruzzjoni ta' magni riġidi u tneħħija xierqa ta 'ċippa.
Għall-bennejja tal-magni CNC OEM u proġetti ta 'sostituzzjoni tal-magħżel, il-mutur ER20 3kW jipprovdi korp tond Ø100 × 308mm , tkessiħ bl-arja u interface li jżomm l-għodda ER20. Il-piż tal-mutur ippubblikat huwa madwar 8.8kg ; strutturi ta 'appoġġ għandhom jagħtu kont kemm għall-massa tal-magħżel kif ukoll għall-forzi tal-magni.
Huwa meħtieġ VFD kompatibbli biex iħaddem iż-żarżur. Il-manifattur jiddeskrivi frekwenza ta ' 300Hz u veloċità ta' 10,000–18,000 RPM għal din il-konfigurazzjoni tal-mutur. Issettja l-inverter skont il-pjanċa tal-isem attwali tal-mutur; taqbiżx il-limiti approvati tal-veloċità jew tal-frekwenza ddikjarati fuq il-pjanċa tal-isem tal-mutur.
Il-produttur jenfasizza disinn imkessaħ bl-arja, ibbilanċjar dinamiku u struttura taż-żarżur b'erba 'bearing. Materjal tal-ġarr u rekwiżiti ta 'preċiżjoni jistgħu jiġu speċifikati meta tintalab datasheet teknika jew dettalji ta' spezzjoni għal lott ta 'produzzjoni partikolari.
Il-veloċità tal-magħżel hija kkontrollata permezz ta 'VFD estern ta' daqs xieraq u kkonfigurat b'mod korrett. Ikkonferma l-provvista tal-enerġija, il-vultaġġ tal-ħruġ tal-mutur VFD, il-limiti tal-kurrent, is-settings tal-frekwenza, id-direzzjoni tar-rotazzjoni u l-parametri tal-aċċelerazzjoni qabel ma tikkummissjona l-magna.
Is- sistema tal-kollet ER20 tipprovdi għodda interkambjabbli li żżomm għal dijametri kompatibbli tal-cutter-shank. Agħżel kollet ER20 li jaqbel mal-qasba tal-għodda attwali, u segwi l-limiti applikabbli għaż-żarżur u l-qtugħ.
VFD imqabbel jista 'interface ma' kontrollur CNC skond il-mudell tas-sewqan u l-kapaċitajiet tal-kontrollur. Ivverifika l-wajers, il-kmandi tal-veloċità analogi jew diġitali, is-sinjali tal-iswiċċjar u l-prekawzjonijiet tal-interferenza elettrika qabel ma tikkonnettja s-sistema.
Il-prodott huwa elenkat f'verżjonijiet ta '220V u 380V , b'kurrent ippubblikat ta ' 10A . Tassumux setup wieħed tal-wajers tal-VFD japplika għaż-żewġ vultaġġi; agħżel drive li jaqbel u kkonferma d-data tal-pjanċa tal-mutur.
L-ispeċifikazzjoni tal-veloċità ppubblikata hija 10,000–18,000 RPM għal dan il-mutur 300Hz. Uża s-settings tas-sewqan u l-parametri tat-tqattigħ adattati għall-materjal speċifiku tal-biċċa tax-xogħol, għodda, riġidità tal-magna u dmir operattiv.

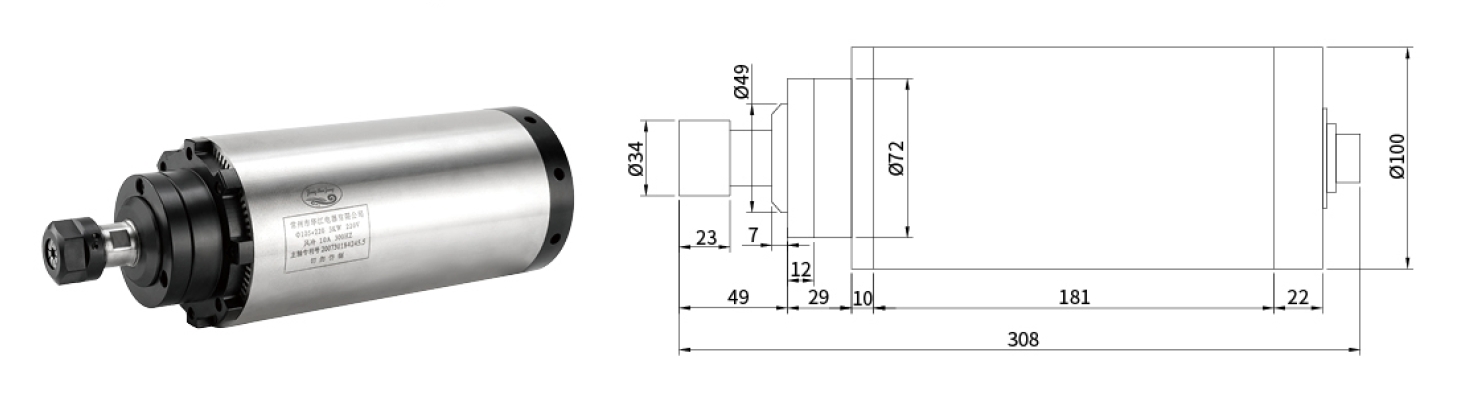

L-akkomodazzjoni ċilindrika tkejjel Ø100 × 308mm , b'piż ippubblikat ta' madwar 8.8kg . Ipprovdi ingaġġ xieraq tal-morsa, spazju biżżejjed madwar il-konnettur elettriku u fluss tal-arja miftuħ għas-sistema tat-tkessiħ tal-arja.
Itlob Dimensjonijiet tal-Magħżel u Dettalji Elettriku
L-ibbilanċjar dinamiku huwa parti mid-disinn tal-magħżel u jista 'jgħin biex inaqqas il-vibrazzjoni f'veloċitajiet għoljin. Il-vibrazzjoni attwali matul il-magni CNC tiddependi wkoll fuq il-bilanċ tal-qtugħ, l-isporġenza tal-għodda, il-kundizzjoni tal-kollet, l-istruttura tal-magna u l-installazzjoni korretta.
Il-manifattur jiddeskrivi kostruzzjoni taż-żarżur b'erba 'bearing u dettalji tal-istralċ tar-ram tar-rotor. Il-prestazzjoni fit-tul tiddependi fuq it-tagħbija tal-magħżel, il-kundizzjonijiet ambjentali, il-manutenzjoni u s-setup korrett tal-VFD aktar milli aspettattiva fissa tal-ħajja tas-servizz.
| Il-Mutur tal-Magħżel tagħna | Mutur tal-Magħżel ieħor |
 |
 |
| Runout inqas minn 0.005mm | Runout 0.05mm |
Il-figuri ta' runout murija fit-tabella tat-tqabbil huma qari illustrattivi; ordnijiet kritiċi ta 'preċiżjoni għandhom jispeċifikaw il-pożizzjoni tat-test, il-kollet ER20, l-istrument tal-kejl u l-kriterji ta' aċċettazzjoni.
It-tqabbil ta' hawn fuq juri r-runout taż-żarżur taħt setup ta' test partikolari. Għal xiri sensittiv għat-tolleranza, speċifika kif għandha titkejjel ir-runout, il-post tat-test, l-istrument u l-kriterju ta 'aċċettazzjoni. Immaġini ta 'tqabbil waħedhom mhumiex garanzija għal kull mutur ikkunsinnat.
Il-preċiżjoni u l-konċentriċità għandhom jiġu evalwati flimkien mal-kollet ER20, l-għodda tal-qtugħ u l-metodu ta 'spezzjoni tal-magħżel. Itlob id-dokumentazzjoni ta 'spezzjoni rilevanti jekk il-magna tiegħek teħtieġ tolleranza ta' runout definita.

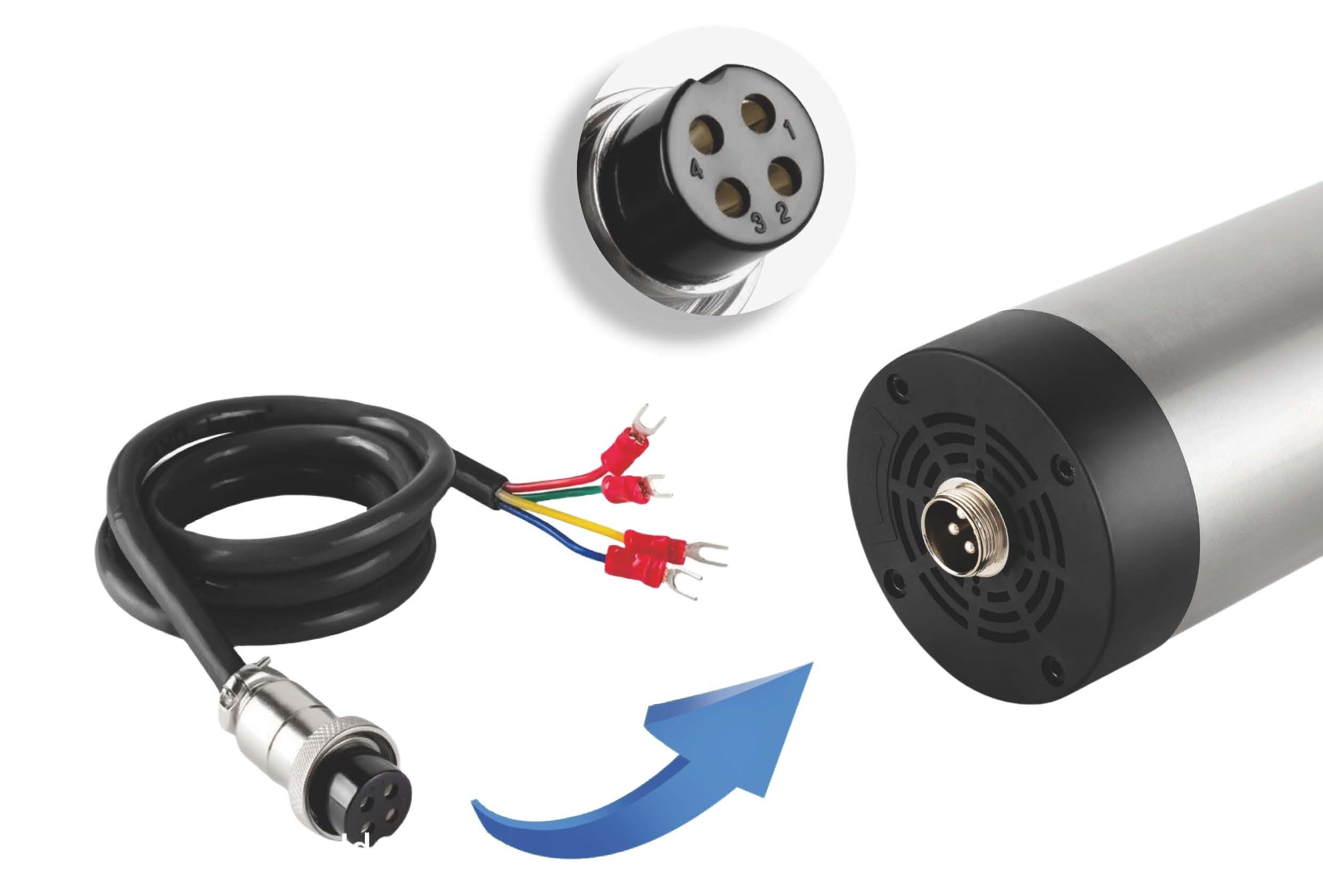

Il-prodott huwa fornut b'wajer tal-konnessjoni tal-avjazzjoni issaldjat minn qabel għall-pakkett standard tal-mutur biss. L-installazzjoni teħtieġ morsa taż-żarżur ta 'Ø100mm adattata jew muntatura kompatibbli u VFD estern magħżul għall-verżjoni elettrika ordnata.
Ikseb Kwotazzjoni ta' Provvista bil-Mutur Biss
Il-pakkett standard tal-mutur biss jidentifika mutur waħdu u wajer ta 'konnessjoni tal-avjazzjoni. A VFD, clamp Ø100mm, settijiet tal-kollet u għodod tal-qtugħ mhumiex iddikjarati bħala inklużi ma 'din l-għażla bil-mutur biss; itlob kwotazzjoni separata jekk dawn il-partijiet huma meħtieġa.
| 1x | 1 pcs 3KW Round Air Cooled Spindle Motor |
| 1x | 1 pcs wajer ta 'l-avjazzjoni issaldjat minn qabel għal installazzjoni ta' malajr |
| Nota | Jeħtieġ VFD 300Hz li jaqbel; inverter mhux inkluż fil-pakkett bil-mutur biss. |
Ix-xerrejja jistgħu jitolbu l-mutur tond imkessaħ bl-arja ta '3kW għal xiri ta' sostituzzjoni, bini ta 'router CNC OEM jew distribuzzjoni. Għal għażla preċiża, ipprovdi l-vultaġġ meħtieġ, il-mudell tal-magna, id-dijametru tal-muntatura, l-informazzjoni eżistenti tal-VFD u l-kwantità tal-ordni tat-tbassir.
Itlob Kwotazzjoni tal-OEM jew tad-Distributur

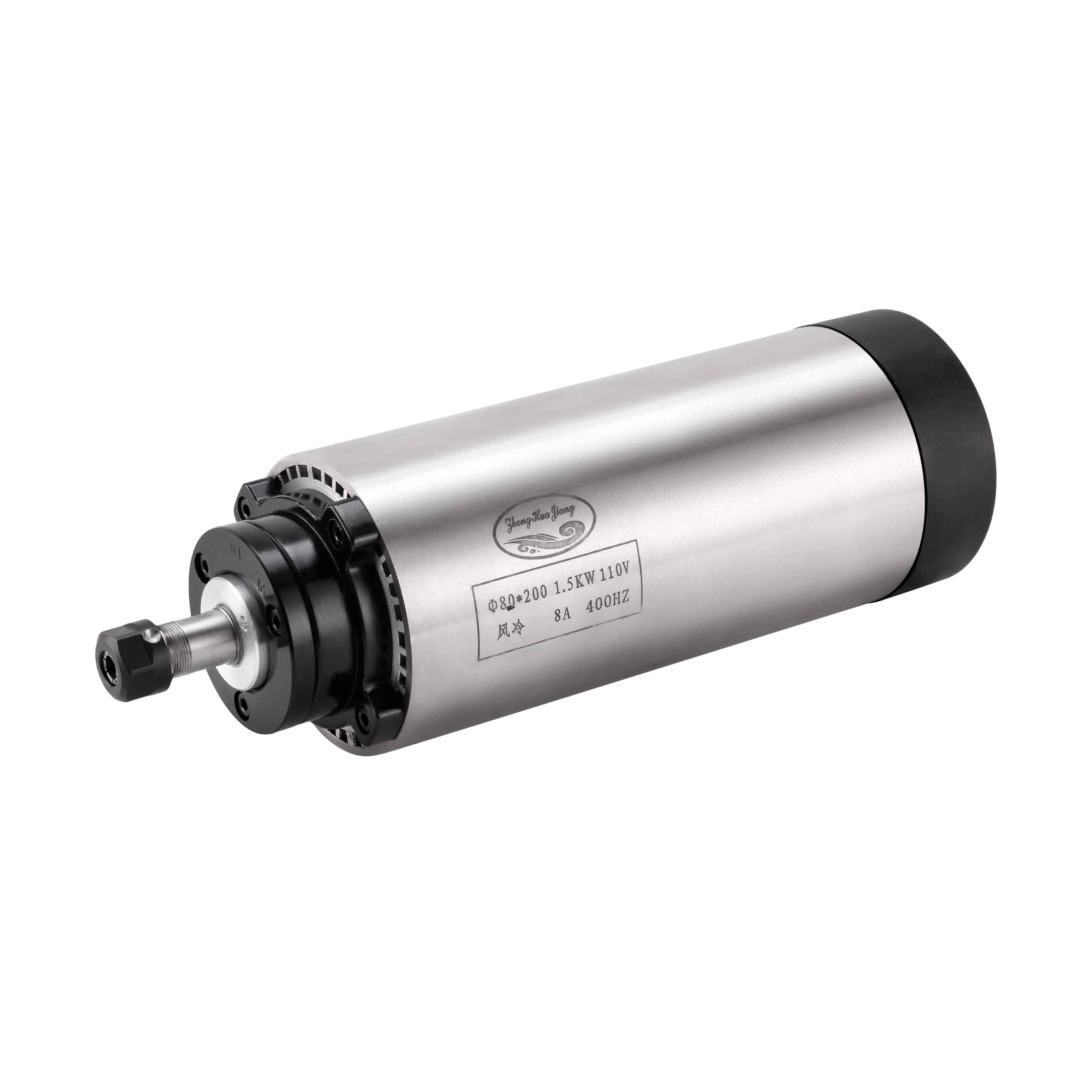

Zhong Hua Jiang jelenka wkoll muturi taż-żarżur iżgħar u akbar u kits VFD tondi jew kwadri separati. Il-prodotti konnessi hawn taħt huma alternattivi aktar milli komponenti inklużi ma 'din il-lista tonda ta' 3kW bil-mutur biss.
Staqsi dwar Għażliet tal-Kit tal-Mutur u VFD

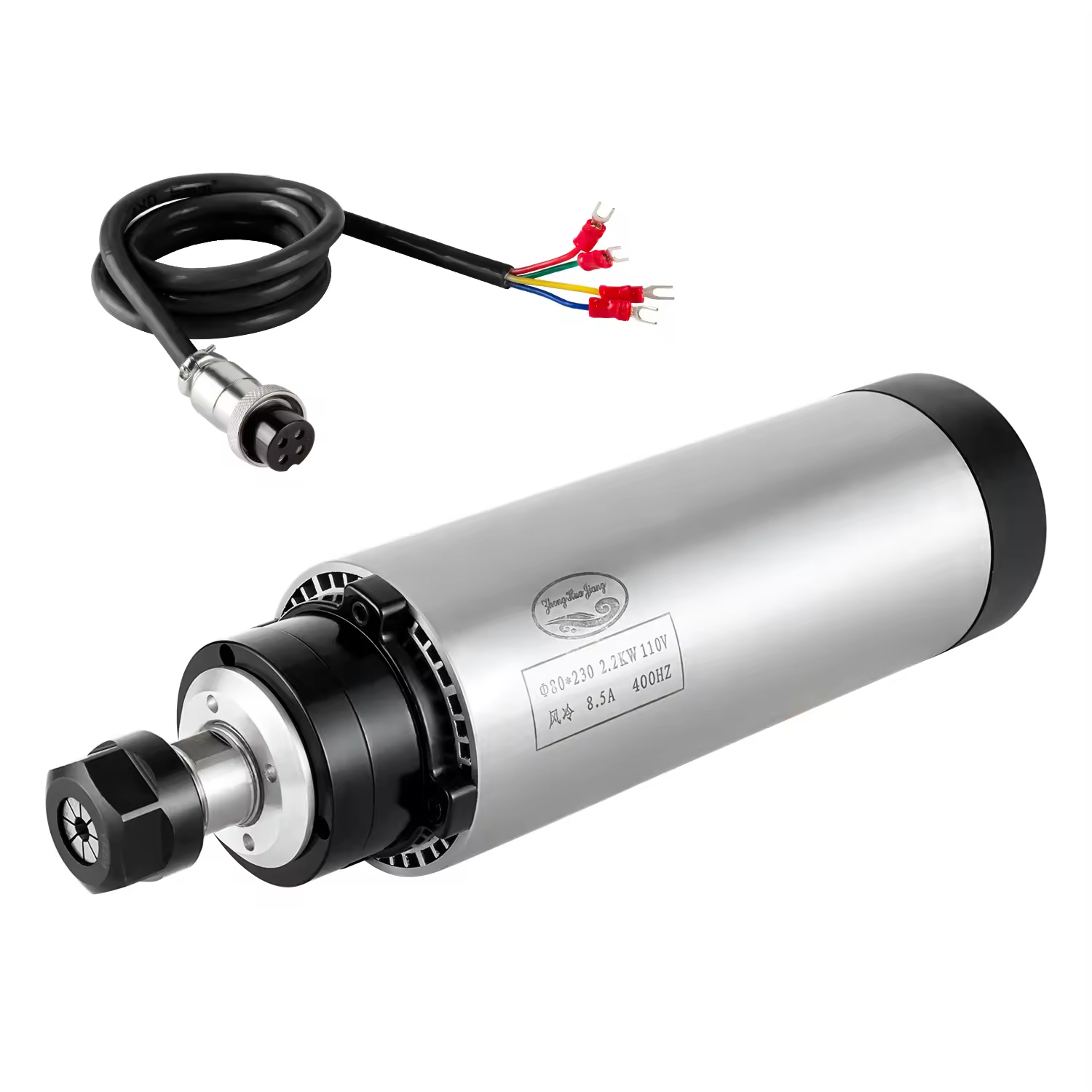

Kittijiet tal-Mutur tal-Magħżel mkessħa bl-Ajru Tond
Kits tal-Mutur tal-magħżel imkessaħ bl-arja kwadru
 |
||
Assigurazzjoni tal-KwalitàFirxa tal-prodott tal-magħżel u spezzjoni tal-manifattura Kontroll strett tal-kwalità |
Privattivi u ĊertifikazzjonijietDiversi privattivi għal muturi magħżel bl-arja mkessħa |
Valur tal-Marka AddizzjonaliZhong Hua Jiang marka għall-prodotti taż-żarżur CNC |
 |
||
Prezz raġonevoliBejgħ dirett tal-fabbrika Prezzijiet disponibbli skont il-mudell u l-kwantità tal-ordni |
Servizz Full TimeAppoġġ tekniku professjonali Servizz tal-klijent malajr |
Kunsinna Mgħaġġla u AffidabbliIż-żmien tal-kunsinna kkonfermat ma 'kull ordni Informazzjoni dwar il-ġarr kif miftiehem max-xerrej |
Mudelli ta 'router CNC Zhong Hua Jiang jinkludu l-familji 3018, 3020, 3040 u 6090 użati għar-rotot, inċiżjoni u applikazzjonijiet magħżula għall-bini tal-magni.
Il-firxa taż-żarżur tkopri disinji mkessħa bl-arja tondi u kwadri, magħżel CNC mkessħa bl-ilma, u kits ta 'magħżel u VFD. Speċifika jekk il-proġett tiegħek jeħtieġx mutur biss jew soluzzjoni ta' drajv miġbura.
L-aċċessorji jinkludu għodda tal-kollet, komponenti tal-immuntar tal-magħżel, swiċċijiet tal-limitu, sondi Z u kontrolli ta 'waqfien ta' emerġenza għal sistemi CNC kompatibbli.
Prodotti elettriċi jinkludu wajers doppji protetti u bil-katina tal-kejbils użati f'installazzjonijiet CNC. Il-klassifikazzjonijiet tal-kejbil u l-ilqugħ għandhom jintgħażlu għall-magna u s-sewqan attwali.
Muturi stepper u komponenti ta 'kontroll tal-moviment huma disponibbli għal proġetti ta' integrazzjoni ta 'router CNC, inċiżjoni u makkinarju.
Ikkuntattja lil Zhong Hua Jiang għal Ordnijiet Bulk
Il-materjali li ġejjin huma dokumentazzjoni ġenerali tal-manifattur. Itlob kopji taċ-ċertifikati attwali applikabbli għall-mudell tal-mutur ordnat tiegħek u s-suq tad-destinazzjoni.
Din il-lista hija għall- mutur tal-magħżel tond ta '3kW waħdu . VFD kompatibbli għandu jintgħażel separatament sakemm kwotazzjoni espliċitament ma tinkludix drive. Zhong Hua Jiang joffri wkoll listi separati tal-kit tal-magħżel u VFD.
L-attributi tal-prodott jelenkaw mutur 3kW , akkomodazzjoni Ø100 × 308mm , ER20 , interface 220V/380V , verżjonijiet 300Hz u frekwenza operattiva 8.8kg . piż tal-mutur ta 'madwar
Il-firxa operattiva speċifikata hija 10,000–18,000 RPM għall-konfigurazzjoni ta '300Hz. Qabel ma tissettja l-veloċità massima, ivverifika l-klassifikazzjoni fuq il-pjanċa tal-isem tal-mutur fornuta.
Iż-żarżur jeħtieġ drive ta 'frekwenza varjabbli imqabbla mal-klassifikazzjonijiet elettriċi tiegħu. Il-frekwenza elenkata hija 300Hz ; Il-kurrent tal-mutur, il-vultaġġ nominali, il-limiti u s-settings tal-protezzjoni għandhom jiġu kkonfigurati għall-mudell speċifiku.
Tqabbadx magħżel ta 'frekwenza għolja direttament mal-mejn. Uża VFD adattat u segwi l-istruzzjonijiet applikabbli tal-wajers tal-mutur u tal-inverter.
Il-prodott jelenka varjanti ta' 220V u 380V . Speċifika verżjoni waħda meta tagħmel l-ordni tiegħek u qabbel l-output tas-sewqan mal-vultaġġ u l-kurrent tal-mutur magħżul.
Il-korp ċilindriku tal-mutur huwa Ø100mm . Iċċekkja l-morsa tal-immuntar tal-magna, il-kapaċità tat-tagħbija u t-tneħħija tal-għodda; parentesi tal-immuntar tal-magħżel kwadru ma jkunx interkambjabbli mal-housing tond.
Il-pakkett bil-mutur biss jelenka l-mutur u l-wajer tal-avjazzjoni issaldjat minn qabel. Muntatura tal-morsa mhix inkluża b'mod espliċitu f'dik il-lista, għalhekk itlobha separatament jekk meħtieġ.
ER20 jaċċetta kollets interkambjabbli għal skuk tal-għodda ta 'daqs xieraq. Ivverifika d-daqs tal-kollet magħżul, it-tip tal-qtugħ u l-veloċità operattiva permissibbli kontra l-ispeċifikazzjonijiet tal-magħżel u tal-għodda.
Iva, ir-rotot tal-injam, it-tiswir tal-MDF, is-sinjali tax-xogħol tal-injam u l-inċiżjoni huma applikazzjonijiet elenkati. Agħżel għodod tal-qtugħ adattati, veloċitajiet tal-magħżel, tneħħija tat-trab u tagħbijiet tal-qtugħ għall-magna.
Dawn huma applikazzjonijiet elenkati. Il-ġeometrija tal-qtugħ, l-evakwazzjoni taċ-ċippa, ir-rata tal-għalf u l-veloċità tal-magħżel jaffettwaw il-ġenerazzjoni tas-sħana u l-finitura tal-wiċċ, speċjalment f'materjali termoplastiku.
Inċiżjoni jew makkinar tal-metall mhux tal-ħadid ħafif jista 'jkun possibbli bl-użu ta' magna CNC riġida biżżejjed u għodda korretta. Ikkonferma l-żamma tax-xogħol, il-kontroll taċ-ċippa u l-parametri tat-tqattigħ qabel il-produzzjoni.
Dan il-mudell għandu kaxxa ċilindrika Ø100mm maħsuba għal muntatura ċirkolari kompatibbli. Mudelli kwadri għandhom korp differenti u interface ta 'immuntar. Qabbel id-dimensjonijiet tad-djar u s-sistema ta 'rbit mal-magna.
Magħżel imkessaħ bl-arja m'għandux bżonn pompa taċ-ċirkolazzjoni tal-ilma, tank jew plaming. Jeħtieġ ventilazzjoni adegwata. Mudelli ta 'magħżel imkessaħ bl-ilma jużaw ċirkwit separat ta' tkessiħ likwidu u rekwiżiti ta 'installazzjoni differenti.
Dan il-mutur għandu interface collet ER20 . Mekkaniżmu awtomatiku li jibdel l-għodda mhuwiex speċifikat. Itlob magħżel ATC dedikat jekk ikunu meħtieġa bidliet awtomatiċi fl-għodda.
L-immaġni tat-tqabbil tar-runout turi setup tat-test speċifiku. Għandu jiġi miftiehem valur garantit bl-użu ta 'pożizzjoni ta' kejl definita, metodu ta 'test u proċedura ta' aċċettazzjoni għall-ordni eżatta tal-mutur.
Il-materjali tal-ġarr u l-konfigurazzjonijiet għandhom jiġu kkonfermati kontra l-mudell tal-magħżel magħżul u l-iskeda tad-dejta tiegħu. Ikkuntattja lil Zhong Hua Jiang jekk l-applikazzjoni tiegħek teħtieġ berings taċ-ċeramika jew arranġament ta 'bearings partikolari.
Il-pakkett elenkat fih mutur tal-magħżel tond imkessaħ bl-arja ta' 3kW u wajer tal-avjazzjoni issaldjat minn qabel . Ikkonferma kwalunkwe aċċessorji addizzjonali fil-kwotazzjoni finali.
Zhong Hua Jiang jaħdem ma 'manifatturi ta' tagħmir, bejjiegħa u distributuri. Ibgħat il-vultaġġ meħtieġ, il-kwantità tal-ordni, is-suq tad-destinazzjoni u l-applikazzjoni tal-magni għal kwotazzjoni kummerċjali.
Konfigurazzjonijiet OEM, branding u ippakkjar jistgħu jiġu diskussi skond il-proġett. Ikkonferma l-fattibilità tal-inġinerija, il-MOQ u kwalunkwe spiża addizzjonali qabel tordna.
Il-kwantità meħtieġa tiddependi fuq il-verżjoni magħżula, l-adattament u l-ftehim kummerċjali. Inkludi l-kwantità tal-prova tiegħek u l-volum ippjanat fl-inkjesta tiegħek biex tirċievi MOQ applikabbli.
Il-produzzjoni u d-dispaċċ jiddependu fuq il-kwantità tal-ordni, il-konfigurazzjoni, l-istokk u l-metodu tat-trasport. Itlob konferma bil-miktub taż-żmien meta tikseb kwotazzjoni.
Il-manifattur jiddeskrivi garanzija ta '12-il xahar u appoġġ tekniku. Ikkonferma l-kopertura speċifika, l-esklużjonijiet, il-proċess tas-servizz u t-termini attwali fil-kwotazzjoni jew il-ftehim tal-ordni.
Ibgħat ritratt tal-pjanċa tal-isem tal-magħżel il-qadima, vultaġġ tal-mutur, mudell VFD, dijametru tal-immuntar, dimensjonijiet tal-ġisem tal-magħżel, rekwiżiti tal-kollet ER, applikazzjoni tal-magni u kwantità mitluba.
