ER25 4 kW quadratisch luftgekühlt
220V/380V
10.000–18.000 U/min
9,5 kg
Luftgekühlt
ER25
4KW
10A

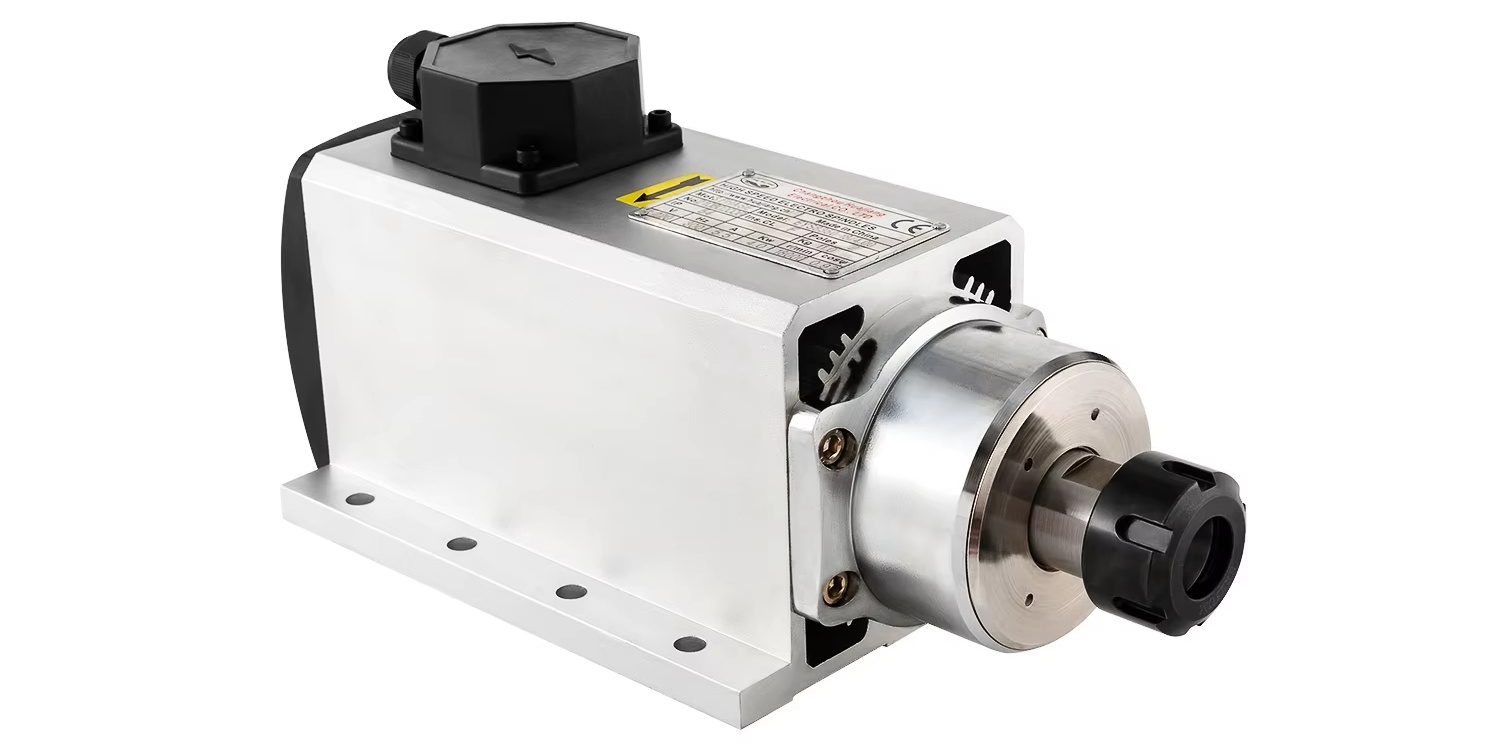

Das VFD-Kit mit luftgekühltem 4-kW-Spindelmotor von Zhong Hua Jiang ER25 ist für Benutzer von CNC-Fräsen, Werkstattbauer, Maschinennachrüstprojekte und B2B-Käufer konzipiert, die eine leistungsstarke, zuverlässige und wartungsarme Spindellösung zum Gravieren, Fräsen und Schneiden benötigen.
Dieses Kit kombiniert einen quadratischen, luftgekühlten 4-kW-CNC-Spindelmotor, einen passenden VFD-Wechselrichter, ER25 -Werkzeugkompatibilität, Luftfahrtkabel, Stromkabel, Schraubenschlüssel und Zubehör für eine effiziente Installation. Es eignet sich für die Holzbearbeitung, Acrylverarbeitung, PVC, Leiterplattenbearbeitung, Kunststoff, MDF und die leichte Bearbeitung von Weichmetallen wie Aluminium und Messing.
Im Vergleich zu wassergekühlten Systemen reduziert das luftgekühlte Design den Wartungsaufwand, da keine Wasserpumpe, kein Wassertank und keine Kühlmittelleitung erforderlich sind. Für Händler, Hersteller von CNC-Maschinen und professionelle Werkstätten trägt dies dazu bei, die Lagerhaltung, Installation und den Kundendienst zu vereinfachen.
Das luftgekühlte 4-kW-Spindelmotor-Kit ER25 wird als passendes Spindel- und Wechselrichterpaket geliefert, um die Einrichtung zu vereinfachen und eine stabile CNC-Leistung zu gewährleisten.
| 1x | 4-kW-Vierkantspindelmotor |
| 1x | 4KW VFD-Wechselrichter |
| 13x | ER25 -6mm Spannzangen |
| 10x | Bohrer (0,8–3 mm, 1/8 Zoll Schaft) |
| 1x | Luftfahrtdraht |
| 1x | Stromkabel |
| 3x | Schraubenschlüssel |

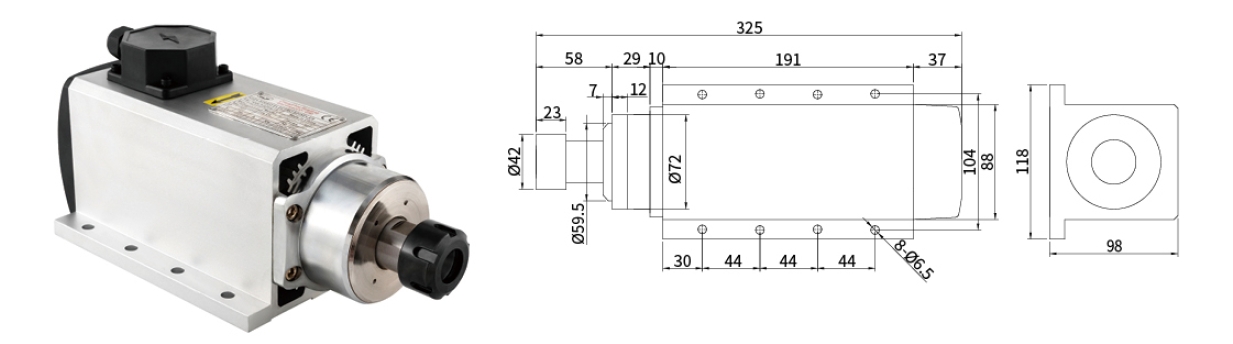

| Spindelpaketgröße: 42 × 41 × 20 cm | |
| Spindelgewicht: 9,5 kg | |
Dieses 4-kW-CNC-Spindelmotor-Kit eignet sich für Produktionsbetriebe, Hersteller von CNC-Fräsen, Händler, Bildungslabore, Werbetechnik-Werkstätten, Holzbearbeitungsstudios und Nachrüstbenutzer, die eine höhere Schneidleistung als kompakte 0,8-kW-, 1,5-kW- oder 2,2-kW-Spindeln benötigen.
Das luftgekühlte 4-kW-Spindelmotor-Kit ER25 von Zhong Hua Jiang ist auf stabile Leistung, präzise Werkzeughaltung und vereinfachten VFD-Betrieb ausgelegt. Es unterstützt professionelle CNC-Fräsanwendungen, bei denen Drehmoment, Kühleffizienz und Spindelrundlauf die Bearbeitungsqualität direkt beeinflussen.
Das Kit enthält einen luftgekühlten ER25 4-kW-Spindelmotor, einen passenden VFD-Wechselrichter, 220-V-/380-V-Optionen, Luftfahrtkabel, Stromkabel, Schraubenschlüssel und Zubehör für eine schnelle Installation. Mit einer Drehzahl von 10.000 bis 18.000 U/min, geringem Rundlauf, verbesserten Lagern und dynamischem Auswuchten trägt es dazu bei, Vibrationen zu reduzieren und die Schnittkonsistenz zu verbessern.
Der abgestimmte VFD-Wechselrichter ermöglicht eine praktische Geschwindigkeitsanpassung und eine einfachere Bedienung für CNC-Fräserbenutzer, Maschinenbauer und Werkstatttechniker.
Das ER25 Spannzangendesign sorgt für sichere Werkzeugspannung, verbesserte Konzentrizität und stabile Bearbeitungsleistung beim Gravieren, Fräsen und Schneiden.
Der VFD kann je nach Maschinenkonfiguration in kompatible CNC-Steuerungssysteme für Spindelstart/-stopp und Geschwindigkeitssteuerung integriert werden.
Das Spindelset unterstützt 220-V-/380-V-Konfigurationen und wird mit Verkabelungszubehör geliefert, um eine stabile Installation und einen stabilen Betrieb zu unterstützen.
Der Arbeitsbereich von 10.000 bis 18.000 U/min ermöglicht es Benutzern, die Spindelgeschwindigkeit an Holz, Acryl, PVC, Kunststoffe, PCB-Materialien und Weichmetalle anzupassen.
Das luftgekühlte Gehäuse trägt zur Wärmeableitung bei, ohne dass eine Wasserpumpe oder ein Kühlmittelkreislauf erforderlich ist, was den Wartungsaufwand reduziert und die Aufrüstung von CNC-Maschinen vereinfacht.
Die fortschrittliche dynamische Auswuchttechnologie trägt dazu bei, Vibrationen zu reduzieren, Arbeitsgeräusche zu senken und die Spindelstabilität bei langen CNC-Fräszyklen zu verbessern.
Die Spindel verwendet verbesserte Stahllager, eine Rotorspule komplett aus Kupfer und eine robuste quadratische Körperstruktur, um eine lange Lebensdauer unter normalen Betriebsbedingungen zu gewährleisten.
| Unser Spindelmotor | Anderer Spindelmotor |
 |
 |
| Rundlauf kleiner als 0,005 mm | Rundlauf 0,05 mm |
Zusätzliche Spindelbearbeitung und Präzisionskontrolle tragen dazu bei, einen Rundlauffehler von weniger als 0,005 mm zu erreichen, was die Oberflächenqualität verbessert und Werkzeugvibrationen während der CNC-Bearbeitung reduziert.
10-FACH PRÄZISIONSRUNOUT-KONTROLLE
Vorgelötete Luftfahrtkabel, Installationslöcher auf beiden Seiten und ein vorprogrammierter VFD reduzieren die Einrichtungszeit für Nachrüst- und Austauschprojekte von CNC-Maschinen.
DER VFD WURDE PROGRAMMIERT
Ob Sie ein Bastler, eine professionelle CNC-Werkstatt, ein Händler oder ein Maschinenbauer sind, Zhong Hua Jiang kann eine passende Lösung für luftgekühlte Spindelmotoren liefern. Wenn die Standardkonfiguration nicht Ihren Spannungs-, Spannzangen-, Verpackungs- oder Markenanforderungen entspricht, kann unser Vertriebs- und Technikteam kundenspezifische Spindelmotor-Kits unterstützen.
Zusätzlich zum luftgekühlten 4-kW-Spindelmotor-VFD-Kit ER25 bietet Zhong Hua Jiang eine vollständige Palette luftgekühlter Spindelmotoren für verschiedene CNC-Fräsergrößen, Materialien und Produktionsanforderungen an.
RUNDEN
QUADRAT
Huajiang wurde im Jahr 2000 gegründet und begann mit der Produktion von CNC-Gravierspindelmotoren und expandierte später zu VFD-Wechselrichtern und Graviermaschinen.
Um breitere internationale Märkte zu erschließen, haben wir 2018 die Marke Zhong Hua Jiang gegründet.
Wir halten Patente für unsere luftgekühlte Spindelmotorserie, einschließlich Patent Nr. 200730184245.5.
Mit mehr als 20 Jahren Erfahrung in der Herstellung exportieren wir CNC-Spindelmotorprodukte an Kunden weltweit, einschließlich Märkte in den USA und Deutschland.
 |
||
QualitätssicherungÜberlegene Qualitätsleistung. |
Patente und ZertifizierungenMehrere Patente für luftgekühlte |
Zusätzlicher MarkenwertMarkenwert, der |
 |
||
Angemessener PreisDirekter Werksverkauf. |
VollzeitdienstProfessioneller technischer Support. |
Schnelle und zuverlässige LieferungSchnelle und effiziente Lieferung. |
Die CNC-Fräsmaschinen von Zhong Hua Jiang, darunter die Modelle 3018, 3020, 3040 und 6090, sind für Präzisionsgravur, Schneiden, Prototyping, Ausbildung und Werkstattproduktion konzipiert.
Unser Sortiment an Spindelmotoren umfasst luftgekühlte und wassergekühlte Spindelmotoren für CNC-Fräsmaschinen, Graviermaschinen und kundenspezifische Maschinenbauprojekte.
Wir liefern CNC-Zubehör wie Endschalter, Z-Messtaster und Not-Aus-Taster, um die Maschinensicherheit, Positionierung und Arbeitsgenauigkeit zu verbessern.
Geschirmte Kabel, doppelt geschirmte Kabel und Kettenkabel tragen dazu bei, Signalstörungen zu reduzieren und eine langlebige CNC-Maschinenverkabelung zu unterstützen.
Hochleistungs-Schrittmotoren sorgen für eine präzise Bewegungssteuerung für CNC-Fräsmaschinen, Graviermaschinen und Automatisierungsgeräte.
Der luftgekühlte 4-kW-Spindelmotor eignet sich zum Gravieren, Fräsen und Schneiden von Holz, MDF, Acryl, Kunststoffen, PVC, Leiterplatten, Plexiglas und weichen Metallen wie Aluminium und Messing. Für härtere Metalle oder die Entfernung schwerer Metalle überprüfen Sie bitte vor der Verwendung die Maschinensteifigkeit, den Werkzeugtyp, die Vorschubgeschwindigkeit und die Kühlmethode.
Das Standardset umfasst einen luftgekühlten 4-kW-Vierkant-Spindelmotor, einen passenden 4-kW-VFD-Wechselrichter, ER25 Spannzangen, Bohrer, Luftfahrtkabel, Stromkabel und Schraubenschlüssel. Die Paketkonfiguration kann für Groß- oder OEM-Bestellungen angepasst werden.
Ja. Dieses 4-kW-Spindelset ist eine leistungsstarke Upgrade-Option für CNC-Fräsmaschinen, die mehr Schnittleistung, höhere Stabilität und bessere Werkzeughaltung als kleinere 0,8-kW-, 1,5-kW- oder 2,2-kW-Spindeln benötigen. Bitte überprüfen Sie vor der Installation die Montagegröße, Spannung, Wechselrichterkompatibilität und Controller-Verkabelung.
Ja. Zhong Hua Jiang heißt Händler, Wiederverkäufer, CNC-Maschinenbauer und Großhändler willkommen. Wir bieten B2B-Käufern Direktpreise ab Werk, stabile Versorgung, Exportunterstützung, technische Dokumentation und Unterstützung bei der Produktkonfiguration.
Ja. OEM- und ODM-Services stehen für Logo, Verpackung, Spannungskonfiguration, Spannzangentyp, Verkabelung, Lagerkonfiguration und Kit-Kombination zur Verfügung. Unser Engineering-Team kann Ihnen helfen, das luftgekühlte 4-kW-Spindelmotor-Kit ER25 an Ihren Zielmarkt oder Ihr Maschinendesign anzupassen.
Für standardmäßige ER25 4-kW-Spindelmotorsätze mit Luftkühlung werden vor dem Großeinkauf kleine Probebestellungen angenommen. Bei OEM- oder kundenspezifischen Kits hängt die MOQ vom Branding, der Verpackung, der Verkabelung und den Konfigurationsanforderungen ab.
Für Standard-Kits beträgt die typische Lieferzeit 3–7 Werktage nach Zahlung. Bei großen oder kundenspezifischen Bestellungen dauert die Produktion je nach Menge und Konfiguration in der Regel 10–20 Tage. Internationale Versandoptionen können je nach Zielort und Dringlichkeit arrangiert werden.
Zhong Hua Jiang gewährt eine 12-monatige Garantie auf Spindelmotoren, VFD-Wechselrichter und zugehöriges Zubehör. Jedes Kit wird vor dem Versand geprüft und qualitätsrelevante Teile werden während der Garantiezeit unterstützt.
Ja. Wir bieten lebenslangen technischen Support per E-Mail, Videoanruf oder Online-Kommunikation. Unser Team kann bei der Installation, der Einrichtung der VFD-Parameter, der Verkabelungsanleitung, der Fehlerbehebung und der Dokumentation auf Vertriebsebene behilflich sein.
