ER11 65 mm 0,8 KW redondo refrigerado por agua
110V/220V
10000-24000 RPM
3 kilos
Refrigerado por agua
ER11
0,8 KW
6A
Ф65mm*267mm
El vídeo proporciona una demostración general del husillo. La configuración del motor refrigerado por agua de 0,8 kW suministrada debe confirmarse con sus especificaciones técnicas.
Fresadora CNC Catálogo 2025.pdf
El motor de husillo redondo refrigerado por agua Zhong Hua Jiang ER11 de 0,8 kW está diseñado para enrutadores CNC compactos, máquinas de grabado, equipos de señalización y sistemas de producción livianos. Combina una interfaz de portaherramientas ER11 , un cuerpo cilíndrico de 65 mm y operación de frecuencia variable para fabricantes de máquinas, talleres profesionales y distribuidores de husillos.
Las opciones de producto publicadas son 110 V o 220 V, con una frecuencia operativa especificada de 400 Hz y un rango de velocidad de 10 000 a 24 000 RPM. Seleccione el voltaje del motor para que coincida con la SALIDA de un VFD compatible; El husillo de alta frecuencia no debe conectarse directamente a la red eléctrica ordinaria.

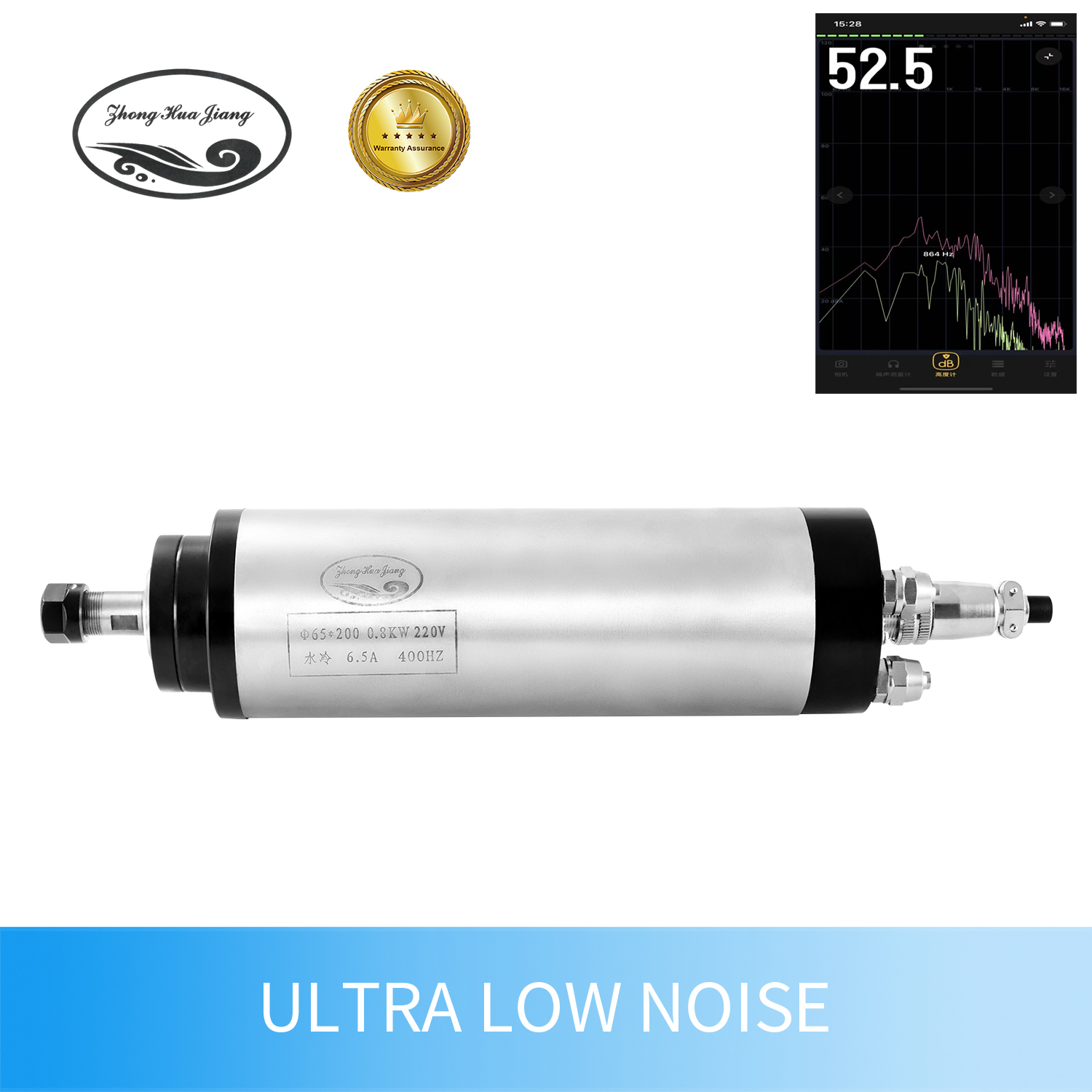

Su construcción refrigerada por agua transfiere calor a un sistema de circulación de refrigerante externo en lugar de utilizar un ventilador de refrigeración por aire incorporado. Esta disposición puede resultar útil en instalaciones y talleres de CNC cerrados que necesitan gestionar la temperatura del husillo y el ruido de funcionamiento.
Para el reemplazo de equipos o un nuevo diseño de enrutador CNC, proporcione el diámetro de montaje del husillo, el espacio libre disponible para el eje Z, el tamaño de pinza ER11 requerido, el voltaje de suministro, el modelo de VFD y los materiales de trabajo esperados. Nuestro equipo puede analizar la selección de motores y la compra por volumen para su proyecto.
Solicitar ER11 Cotización de husillo de 0,8kW
| Voltaje | 110V/220V | 1 motor de husillo redondo de 0,8 kW. |
| Velocidad | 10000-24000 RPM | 1 cable de aviación presoldado para una instalación rápida. |
| Fuerza | 0,8 KW | Este husillo debe estar equipado con un VFD de 400 Hz. |
| Corriente eléctrica | 6A | |
| Frecuencia | 400Hz | |
| Peso | 3KG | |
| Conexión | ER11 | |
| Enfriamiento | Refrigerado por agua | |
| Uso | Máquinas de grabado |
La tabla de especificaciones también proporciona información sobre el paquete y el inversor. Confirme las clasificaciones y dimensiones eléctricas con la placa de identificación exacta del motor y el dibujo antes de la integración de la máquina.
Un husillo refrigerado por agua requiere tres subsistemas compatibles: montaje mecánico, accionamiento eléctrico de frecuencia variable y un circuito externo de refrigeración por agua. Verifique cada uno antes de solicitar un reemplazo o diseñar un ensamblaje OEM.
| de la especificación | Detalles |
|---|---|
| Sobre de montaje | Diámetro de la carcasa publicado: Φ65 mm; Longitud del atributo del producto: 267 mm. Confirme el dibujo suministrado y la geometría de la abrazadera de montaje. |
| Motor de husillo | Husillo redondo refrigerado por agua de 0,8 kW ER11 ; peso publicado 3kg. |
| voltaje del motor | Modelo de 110 V o 220 V seleccionado por placa de identificación y salida VFD requerida. |
| Conducir | VFD separado adaptado al voltaje nominal del motor, corriente y frecuencia de salida de 400 Hz. |
| Bucle de enfriamiento | Bomba o enfriador externo, conexión de manguera, depósito/ruta de retorno y flujo de líquido verificado. |
| Portaherramientas | ER11 dimensiones del mango de la herramienta de corte y de la pinza; confirme qué pinzas se suministran. |
| Integración eléctrica | Conexión a tierra de protección, distribución de pines del conector, entrada de control VFD y compatibilidad de salida del controlador. |
| Compra de OEM | Confirme la cantidad, la versión de voltaje, el dibujo eléctrico, el embalaje y los requisitos de inspección. |
Pregunte por soporte de montaje y compatibilidad con VFD
Este husillo ER11 refrigerado por agua está diseñado para enrutamiento y grabado detallados. Las aplicaciones típicas incluyen corte de patrones de madera y MDF, rótulos acrílicos, plásticos, PVC, grabado de PCB y mecanizado limitado de metales no ferrosos adecuados. La elección de herramientas, los avances, la rigidez de la máquina y la refrigeración determinan el resultado que se puede conseguir.
Las fotografías de la aplicación muestran trabajos típicos de fresado y grabado. La capacidad depende de la cortadora, el portapiezas, la velocidad del husillo, la velocidad de avance y la máquina principal; las aplicaciones de eliminación de metales más pesadas requieren una evaluación de ingeniería por separado.
Discuta su aplicación de enrutador CNC
El husillo de 0,8 kW utiliza una interfaz de pinza ER11 y una carcasa redonda compacta de 65 mm. Está diseñado para funcionar con un VFD de 400 Hz correctamente programado, lo que permite adaptar la velocidad del husillo a la herramienta de corte y al material dentro del rango operativo indicado.
Es necesario un circuito externo de refrigeración por agua para eliminar el calor. La bomba, las mangueras, el depósito o el enfriador deben seleccionarse para la instalación del husillo y mantenerse libres de virutas y contaminación. El producto base es un motor de husillo, no una máquina completa ni un sistema de refrigeración premontado.
Un VFD compatible proporciona arranque/parada del motor y regulación de velocidad. El controlador CNC puede interactuar con el VFD a través de señales de control admitidas cuando el controlador particular y el VFD lo permiten; Se debe verificar la compatibilidad y el cableado para cada máquina.
El sistema ER11 acepta pinzas ER11 del tamaño correcto y los mangos de herramientas correspondientes. El tamaño de la pinza, el estilo de la tuerca y la holgura de las herramientas deben verificarse antes de la compra, especialmente para husillos de repuesto y adquisiciones de máquinas múltiples.
GRBL , PLC y otros sistemas de control CNC gestionan el movimiento de la máquina; el husillo requiere un VFD combinado por separado para accionar el motor de alta frecuencia. Los comandos de velocidad analógicos, las salidas de relé y otras interfaces dependen del controlador y del VFD específicos.
El producto se ofrece en variantes de 110 V y 220 V. La fuente enumera 6A; confirme la corriente real de la placa de identificación para el modelo de voltaje seleccionado y dimensione el VFD según sus capacidades nominales de voltaje de salida, corriente, potencia y frecuencia.
El rango de trabajo publicado es de 10 000 a 24 000 RPM a una frecuencia nominal indicada de 400 Hz. Cualquier ajuste mínimo de velocidad, aceleración o frenado debe seguir la placa de identificación del motor y la aplicación real; Evite asumir que una velocidad más baja es adecuada para cortes prolongados con cargas elevadas.
A diferencia de un husillo enfriado por aire, este motor requiere una circulación continua de refrigerante a través de su camisa de agua mientras está en funcionamiento. Planifique una bomba o enfriador adecuado, tendido de mangueras, protección contra fugas, gestión del refrigerante y comprobaciones rutinarias del flujo y la temperatura del agua.
Obtenga una cotización de husillo y sistema de enfriamiento ER11

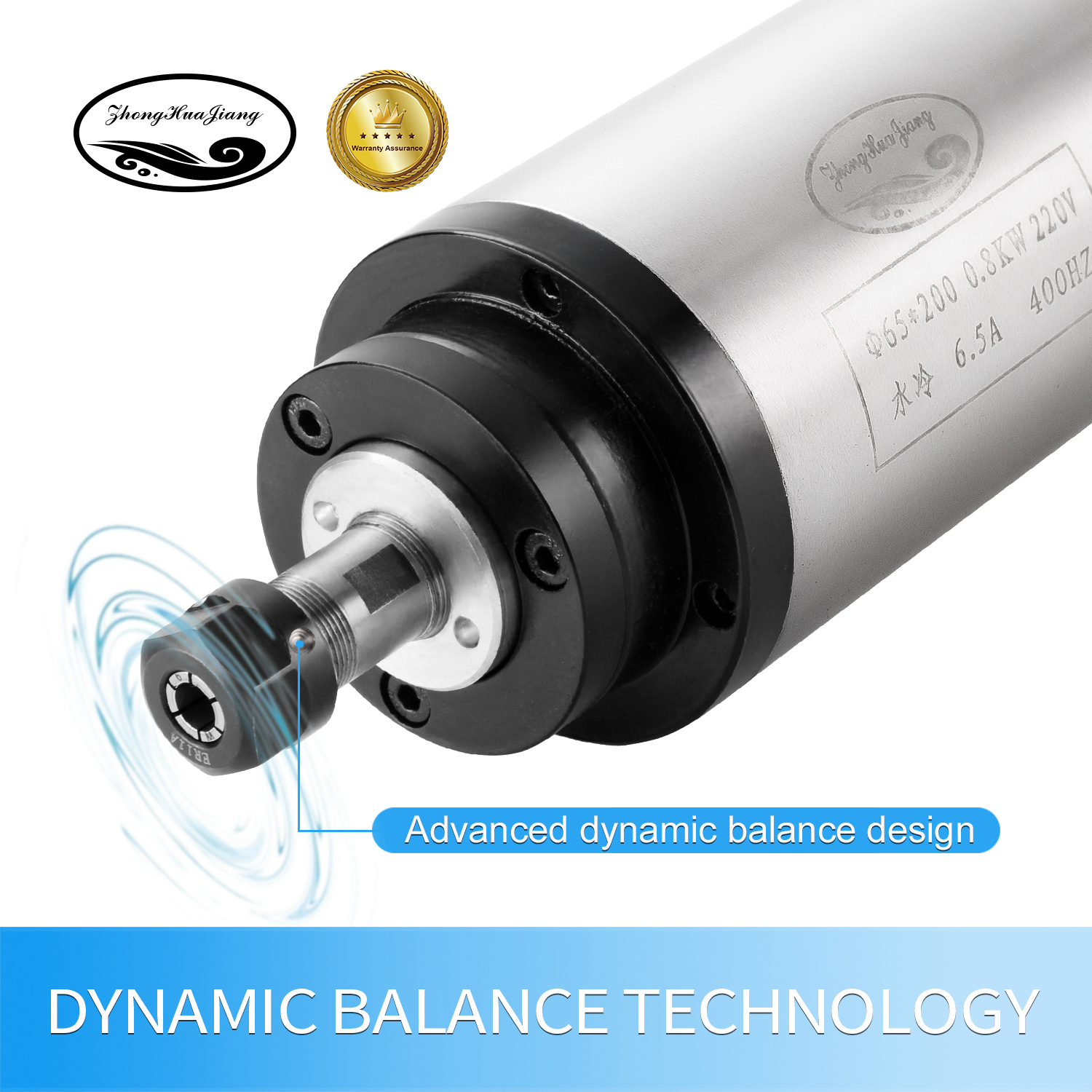

El equilibrio del husillo y la sujeción segura de la herramienta ayudan a limitar la vibración a la velocidad de funcionamiento. La calidad del mecanizado final también depende de la pinza, la longitud de la herramienta, el estado de la fresa, la alineación de la instalación y la rigidez de la máquina.

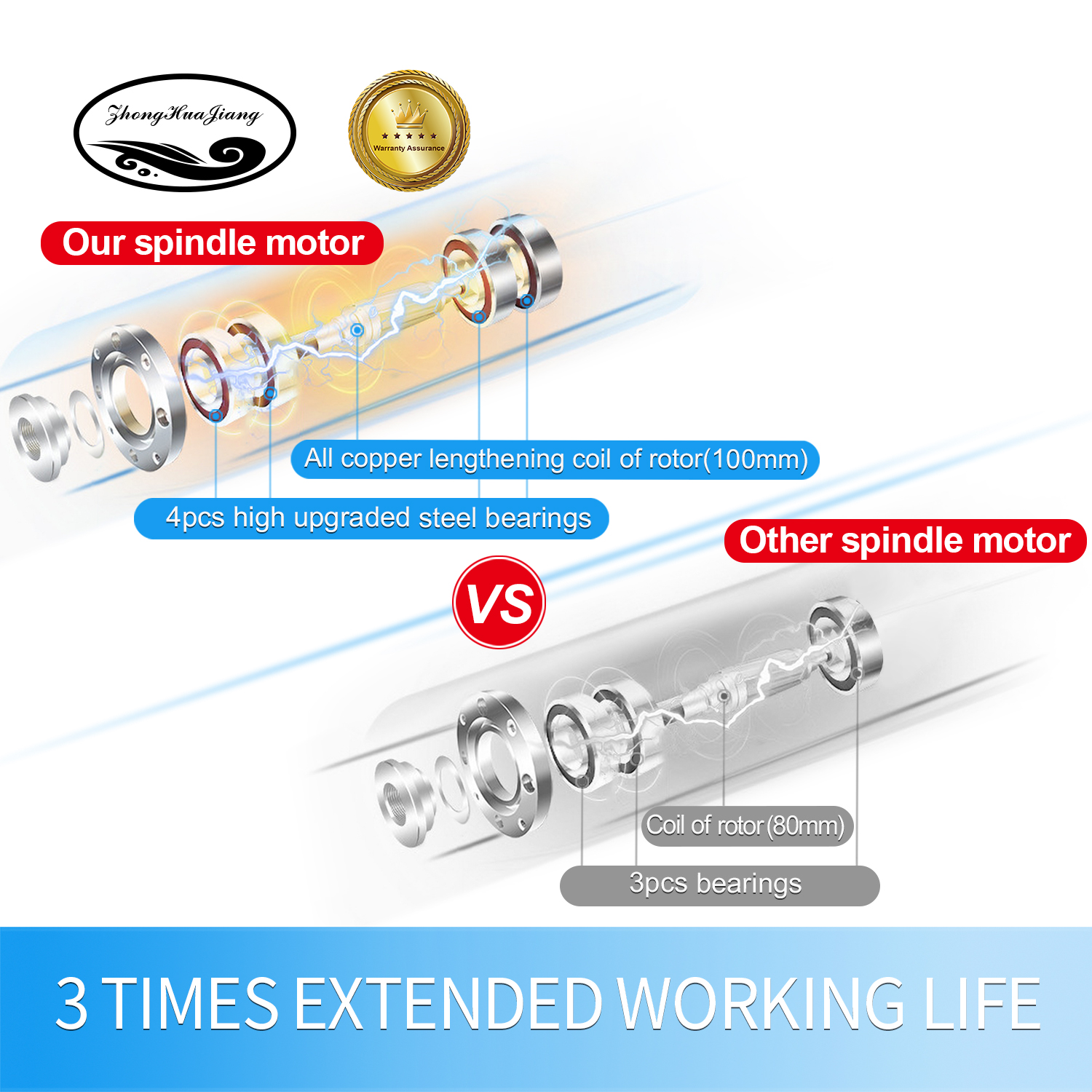

La lista de productos publicada describe una construcción de cuatro cojinetes y menciona cojinetes de acero. Para obtener una especificación de compra, solicite confirmación del material y la disposición del rodamiento para la versión exacta de 0,8 kW en lugar de aplicar una estimación general de vida útil.

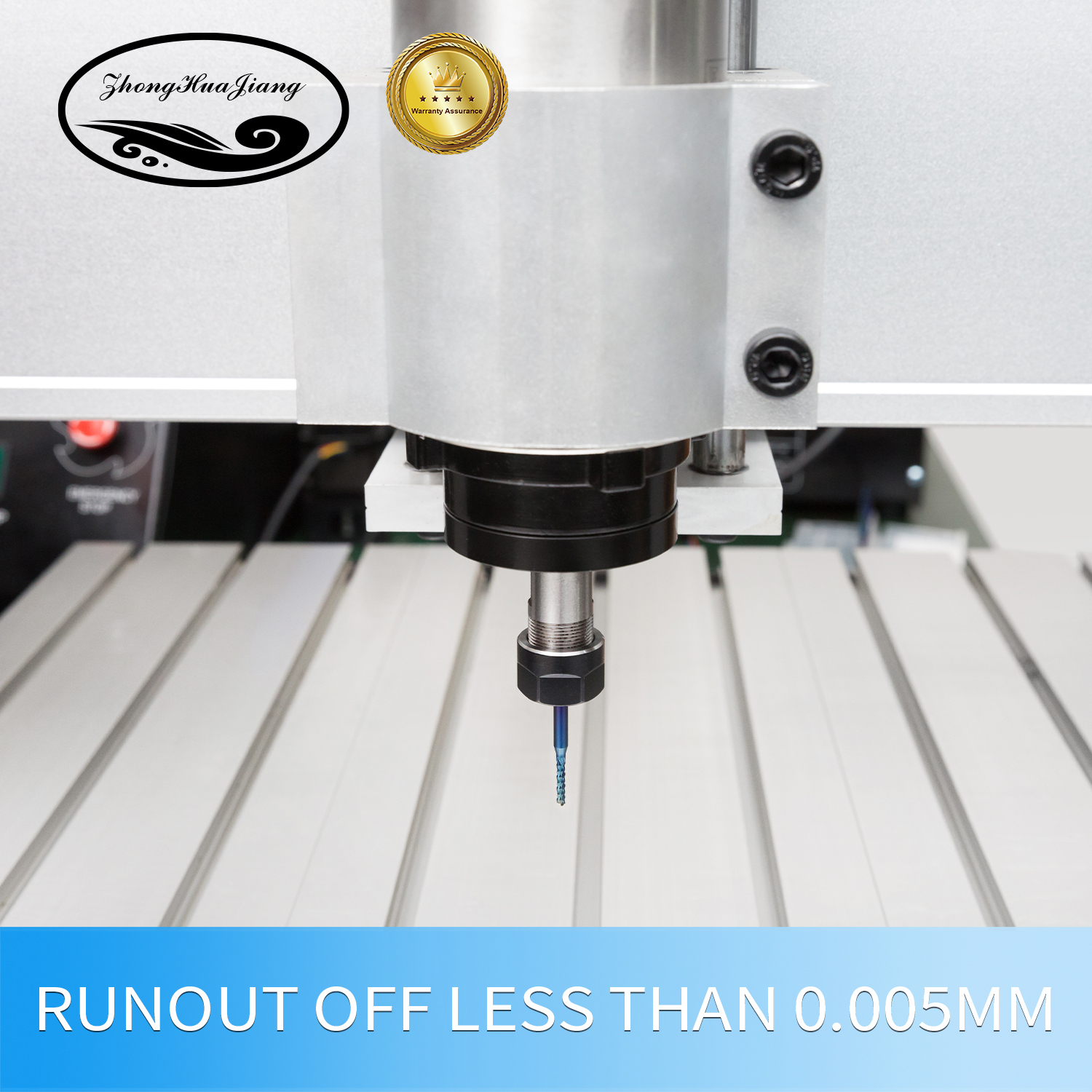

| Nuestro motor de husillo | Otro motor de husillo |
 |
 |
| Ilustración de precisión publicada; solicitar un informe de prueba para este modelo | Comparación ilustrativa; no es una especificación universal para motores de la competencia |
El asiento del portaherramientas, la condición de los cojinetes, la posición de medición y la configuración del medidor afectan el descentramiento indicado del husillo. La tabla comparativa y las imágenes relacionadas ilustran el posicionamiento de precisión del proveedor; Solicite un informe de descentramiento específico del modelo y un método de medición cuando se requiera un criterio de aceptación numérico.
Para grabadores sensibles a la precisión y máquinas de construcción repetida, especifique el portaherramientas, la posición de medición, la velocidad de prueba y la desviación aceptable en su solicitud de presupuesto.
Las cifras comparativas ilustrativas no sustituyen a un método de inspección específico. Confirme los requisitos de descentramiento con el fabricante antes de solicitar conjuntos de precisión.

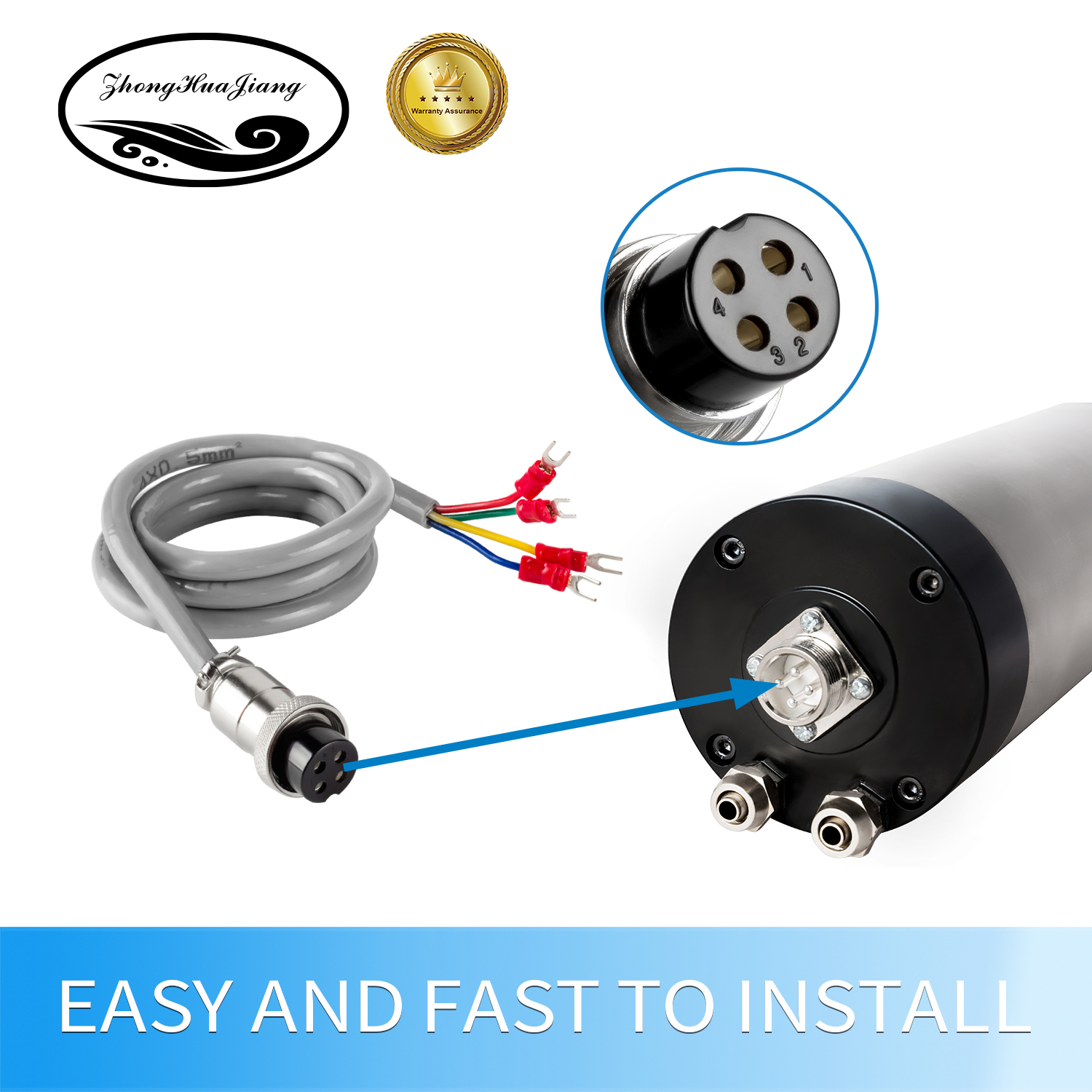

El paquete indicado incluye un motor de husillo redondo de 0,8 kW y un cable de aviación presoldado. Antes de la instalación, confirme la distribución de pines del conector, la conexión a tierra de protección, la terminación del cable del lado de la máquina y el diagrama de cableado correcto del VFD.
Solicitar planos eléctricos y mecánicos
| Componente | Paquete publicado/estado de selección |
|---|---|
| Incluye: motor de husillo | Motor de husillo redondo refrigerado por agua de 1 × 0,8 kW ER11 (descripción del paquete publicada). |
| Incluye: cable | 1 × cable de aviación presoldado (descripción del paquete publicada). |
| VFD externo | Requerido para la operación; no identificado como incluido en el paquete de motor únicamente. |
| Bomba de agua y mangueras. | Componentes de refrigeración necesarios; no identificado como incluido en el paquete de motor únicamente. |
| Pinzas y accesorios | Solicite al proveedor que confirme tamaños, cantidad e inclusión para el pedido seleccionado. |
Confirmar el contenido y el precio del paquete
El equipo de refrigeración, el VFD, las pinzas ER11 , el soporte y los accesorios adicionales de la máquina deben enumerarse explícitamente en la cotización cuando sea necesario. Las fotografías del paquete son referenciales; una confirmación de pedido individual debe indicar los artículos exactos suministrados.
Para una mayor potencia del husillo o diferentes necesidades de sujeción de herramientas, Zhong Hua Jiang también enumera motores de husillo refrigerados por agua de 1,5 kW, 2,2 kW y 3 kW, así como algunas opciones de kit de husillo/VFD. Los productos relacionados a continuación ayudan a los fabricantes de enrutadores CNC a comparar las rutas de actualización y reemplazo.
Comparar modelos de husillo refrigerados por agua
Huajiang comenzó a producir motores de husillo de grabado CNC en el año 2000 y posteriormente amplió su oferta de productos para incluir variadores de frecuencia y máquinas CNC.
La marca Zhong Hua Jiang se estableció en 2018 para brindar soporte a una gama más amplia de clientes internacionales de maquinaria.
La empresa publica una referencia de patente de motor de husillo refrigerado por aire, nº 200730184245.5. Se trata de una referencia a nivel de empresa más que de una certificación para este modelo refrigerado por agua.
El fabricante tiene experiencia en la industria de husillos CNC que se remonta al año 2000.
Zhong Hua Jiang suministra productos relacionados con CNC a mercados internacionales, incluidos Estados Unidos y Alemania.
Para los compradores de OEM, la revisión técnica puede incluir requisitos de montaje, coincidencia de unidades, interfaz de cable y configuración del paquete. Los planes de suministro y la documentación deben acordarse con el equipo de ventas del producto para cada pedido.
 |
||
Seguro de calidadRendimiento de calidad superior Estricto control de calidad |
Patentes y CertificacionesReferencias de patentes para líneas de productos seleccionadas Solicite documentos específicos del modelo. |
Valor de marca adicionalMarca Zhong Hua Jiang Clientes industriales internacionales |
 |
||
Precio razonableVentas directas de fábrica Abastecimiento directo de fábrica para compradores B2B |
Servicio de tiempo completoSoporte técnico profesional Atención al cliente cercana y rápida |
Planificación de pedidosPlanificación de entregas en función del pedido Detalles de envío disponibles con pedidos confirmados |
Póngase en contacto con Zhong Hua Jiang para suministro OEM
Zhong Hua Jiang ofrece configuraciones de máquinas enrutadoras CNC que incluyen las familias de productos 3018, 3020, 3040 y 6090. Confirme las dimensiones del soporte del husillo, la capacidad mecánica y las especificaciones eléctricas antes de instalar esta unidad de 0,8 kW en una máquina específica.
La gama de productos incluye motores de husillo refrigerados por aire y por agua con diferentes potencias nominales, formatos de carcasa y sistemas de pinzas para aplicaciones de diseño y sustitución OEM.
Los accesorios disponibles para equipos CNC pueden incluir interruptores de límite, sondas Z y componentes de parada de emergencia. Especifique la compatibilidad eléctrica y del sistema de control al realizar el pedido.
Se ofrecen opciones de cables con doble blindaje y de cadena portacables para aplicaciones de movimiento y cableado de máquinas CNC; La selección del cable depende del VFD y del entorno de instalación.
Las opciones de motores paso a paso se pueden analizar junto con los requisitos del husillo y del controlador CNC para la integración de equipos.
Las fotografías, las imágenes de certificados y los ejemplos de clientes que se muestran arriba son materiales de referencia a nivel empresarial. Para un proyecto que requiera una certificación específica, un informe de prueba o un resultado de inspección, solicite documentación para el modelo exacto suministrado.
Encuentre respuestas a preguntas comunes de ingeniería, reemplazo, instalación y venta al por mayor sobre el motor de husillo ER11 de 0,8 kW refrigerado por agua. Para construcciones de producción, solicite el dibujo de la unidad real y la placa de identificación antes de la selección final del componente.
Es un motor de husillo CNC cilíndrico refrigerado por agua de 0,8 kW con un sistema de pinza ER11 . Está diseñado para aplicaciones de fresado, grabado y mecanizado ligero.
El diámetro del cuerpo publicado es de 65 mm. Verifique el área de montaje, el diseño de la abrazadera y el espacio libre disponible para el eje Z con el dibujo del modelo exacto antes de seleccionar un soporte de montaje OEM o de reemplazo.

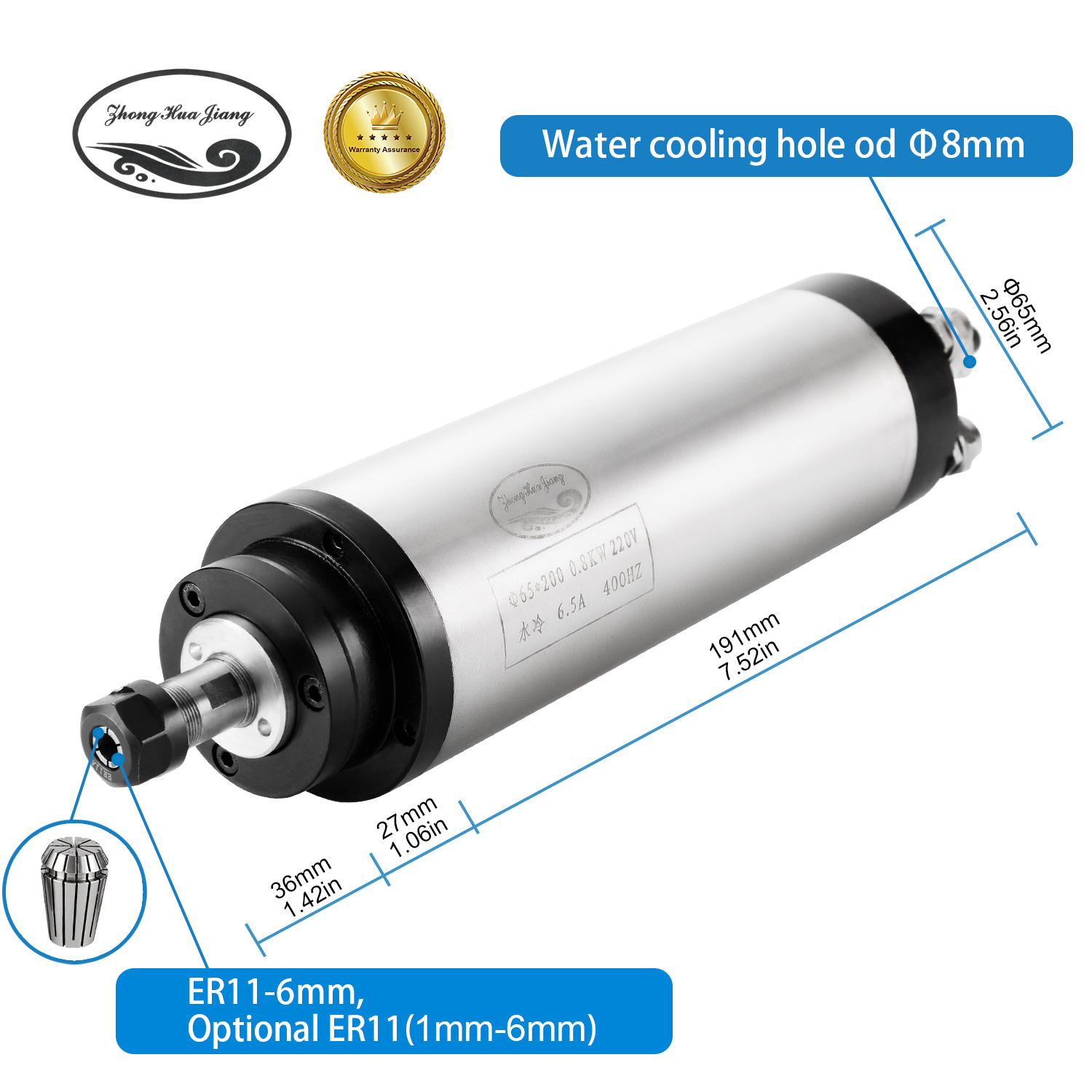

El atributo del producto en inglés enumera Φ65 mm × 267 mm. Confirme el dibujo mecánico actual y cómo se mide la longitud total antes de la instalación de producción.
La lista de productos ofrece variantes de 110 V y 220 V. El VFD elegido debe suministrar la salida correcta del motor trifásico para el husillo seleccionado; No conecte el eje directamente a la toma de corriente.
La tabla de especificaciones establece 6A. Confirme la corriente de la placa de identificación de la variante de voltaje específica y use ese valor al seleccionar el inversor y configurar la protección del motor.
La especificación publicada enumera entre 10 000 y 24 000 RPM con una frecuencia nominal de 400 Hz. Opere únicamente dentro del rango de velocidad aprobado por el fabricante para el motor y la herramienta en particular.
Sí. Necesita un variador de frecuencia de alta frecuencia compatible capaz de soportar el voltaje, la corriente, la potencia nominal y la salida de 400 Hz del motor. Un VFD no está incluido en la descripción del paquete de motor únicamente.
La tabla de productos especifica 400 Hz. Confirme que el inversor seleccionado pueda entregar el voltaje y la corriente requeridos a la frecuencia nominal del motor y que sus parámetros de control coincidan con los de la placa de identificación.
No. Las especificaciones de 110 V/220 V identifican las versiones de voltaje que deben ser controladas por un VFD adecuado. La conexión directa a la red eléctrica no es el método de funcionamiento previsto.
Planifique una bomba de agua o enfriador, mangueras, accesorios, depósito o circuito de retorno y gestión del refrigerante adecuados. Estos accesorios no están especificados como incluidos con el producto de solo husillo.
Los contenidos publicados identifican el motor del husillo y un cable de aviación presoldado; No incluyen una bomba de agua. Solicite una solución de refrigeración cotizada por separado si es necesario.
Un VFD no está incluido en el contenido del paquete publicado solo para motor. Si necesita un VFD, solicite una cotización completa que identifique su modelo, clasificación de salida y requisitos de potencia de entrada.
La tabla de paquetes suministrada indica un motor de husillo redondo de 0,8 kW y un cable de aviación presoldado. Confirme cualquier pinza, tuerca de pinza, herramientas, bomba y cable de alimentación adicionales en la confirmación del pedido.
Este producto utiliza portaherramientas ER11 . Seleccione un collar ER11 del tamaño del vástago de cada herramienta de corte y verifique la configuración del collar suministrado antes de comprarlo.
Por lo general, se considera para grabado en madera, MDF, acrílico, PVC, otros plásticos y PCB. Es posible realizar trabajos ligeros con metales no ferrosos con herramientas adecuadas y una máquina suficientemente rígida; no sustituye a un husillo de fresado pesado dedicado.
Se puede considerar el grabado ligero en aluminio cuando la rigidez de la máquina, la selección de la fresa, el avance, la evacuación de viruta y el enfriamiento son apropiados. Confirme el metal previsto, el diámetro de la herramienta y la carga de mecanizado para una revisión de idoneidad.
Algunas fresadoras CNC compactas se pueden adaptar a un husillo de 65 mm, pero la compatibilidad no es automática. Revise el diámetro de la abrazadera, el recorrido del eje Z, el peso del husillo, el cableado del VFD y el diseño de la refrigeración por agua.
La lista de productos especifica aproximadamente 3 kg. Utilice la masa unitaria confirmada al evaluar la capacidad de carga del eje Z y la rigidez del soporte del motor.
El controlador CNC se comunica con un VFD compatible para control de velocidad y arranque/parada a través de interfaces disponibles. El método de cableado y control varía según el controlador y el inversor; seguir sus manuales.
Una máquina basada en GRBL puede controlar un VFD configurado correctamente si el controlador admite las señales de salida y los circuitos de interfaz necesarios. GRBL por sí solo no acciona el motor del husillo de alta frecuencia.
En la comparación de productos se muestra un valor de desviación bajo, pero no se especifica un punto de prueba ni un procedimiento específicos del modelo. Solicite un informe de descentramiento medido y un método de prueba acordado para pedidos de precisión crítica.
La lista describe cuatro rodamientos y menciona la construcción de rodamientos de acero. Para adquisiciones técnicas, confirme las especificaciones exactas de los rodamientos y los materiales para la versión de motor seleccionada.
La refrigeración por agua utiliza un circuito de circulación externo y puede simplificar la eliminación de calor en el cuerpo del husillo, mientras que la refrigeración por aire evita mangueras de agua y una bomba. El espacio de instalación, las preferencias de mantenimiento y las condiciones del taller determinan la mejor opción.
Especifique la cantidad, el país de destino, el voltaje del motor, los requisitos del VFD, las dimensiones de montaje, los tamaños de las pinzas, los componentes de refrigeración, las expectativas de embalaje y cualquier criterio de aceptación técnica.
El fabricante mantiene conversaciones con fabricantes de máquinas CNC, revendedores y distribuidores. Comparta la cantidad planificada y los requisitos técnicos para obtener una cotización específica de la configuración.
Los requisitos de cantidad del pedido dependen de la configuración solicitada. Envíe su volumen proyectado y sus requisitos de embalaje o marca para obtener una cotización.
El plazo de entrega depende del stock actual, la configuración y el volumen del pedido. Solicite un cronograma actual en la cotización antes de planificar la entrega.
El proveedor describe una garantía de 12 meses y soporte de instalación. Solicite al equipo de ventas que confirme el alcance de la garantía por escrito, las piezas aplicables y los acuerdos de soporte para su pedido.
Sí. Verifique que la ruta del agua esté conectada, que la circulación esté establecida y que no haya fugas antes de hacer funcionar el eje. Siga las instrucciones de instalación reales para el flujo de agua y la seguridad eléctrica.
Sí. Incluya la versión del husillo, las limitaciones de instalación y los requisitos eléctricos en la consulta para que se puedan analizar los planos dimensionales, la disposición del cableado y los requisitos del VFD relevantes.
