ER11 65mm 0.8KW 4 gultņi 110V/220V kluss ūdens dzesēšanas CNC vārpstas motors CNC maršrutētāja gravēšanas mašīnai

ER11 0,8 kW ūdens dzesēšanas CNC vārpstas motors

CNC vārpstas motora video demonstrācija

Videomateriāls nodrošina vispārēju vārpstas demonstrāciju. Piegādātā 0,8 kW ūdens dzesēšanas motora konfigurācija ir jāapstiprina saskaņā ar tās tehniskajām specifikācijām.

Lejupielādējiet Zhong Hua Jiang CNC produktu katalogu

      CNC maršrutētāju mašīnu katalogs 2025.pdf

0,8 kW ER11 ar ūdeni dzesēta vārpstas motora pārskats

Zhong Hua Jiang ER11 0,8 kW apaļais vārpstas motors ar ūdens dzesēšanu ir paredzēts kompaktiem CNC maršrutētājiem, gravēšanas iekārtām, apzīmējumu iekārtām un vieglajām ražošanas sistēmām. Tas apvieno ER11 instrumentu turēšanas saskarni, 65 mm cilindrisku korpusu un mainīgas frekvences darbību mašīnu ražotājiem, profesionāliem darbnīcām un vārpstu izplatītājiem.

Publicētās produktu opcijas ir 110 V vai 220 V, ar noteiktu 400 Hz darbības frekvenci un 10 000–24 000 apgr./min. Izvēlieties motora spriegumu, lai tas atbilstu saderīga VFD IZEJAI; augstfrekvences vārpstu nedrīkst tieši pieslēgt parastajam tīklam.

Tā ar ūdeni dzesētā konstrukcija nodod siltumu ārējai dzesēšanas šķidruma cirkulācijas sistēmai, nevis izmanto iebūvētu gaisa dzesēšanas ventilatoru. Šis izkārtojums var būt noderīgs slēgtās CNC iekārtās un darbnīcās, kurām nepieciešams pārvaldīt vārpstas temperatūru un darbības troksni.

Iekārtas nomaiņai vai jauna CNC maršrutētāja konstrukcijai, lūdzu, norādiet vārpstas stiprinājuma diametru, pieejamo Z-ass atstarpi, nepieciešamo ER11 uzmavas izmēru, barošanas spriegumu, VFD modeli un paredzamos darba materiālus. Mūsu komanda var apspriest motora izvēli un apjoma iegādi jūsu projektam.

Pieprasīt ER11 0.8kW vārpstas piedāvājumu

0,8kW ūdens dzesēšanas vārpstas tehniskās specifikācijas

Specifikāciju tabulā ir arī informācija par iepakojumu un invertoru. Pirms mašīnas integrēšanas pārbaudiet elektriskos parametrus un izmērus, izmantojot precīzu motora datu plāksnīti un rasējumu.

Montāžas, VFD un dzesēšanas izvēles rokasgrāmata

Ar ūdeni dzesējamai vārpstai ir nepieciešamas trīs saderīgas apakšsistēmas: mehāniskā montāža, mainīgas frekvences elektriskā piedziņa un ārējā ūdens dzesēšanas ķēde. Pārbaudiet katru pirms nomaiņas pasūtīšanas vai OEM komplekta projektēšanas.

Jautājiet par montāžas un VFD saderības atbalstu

Pielietojums: CNC gravēšana, maršrutēšana un vieglā frēzēšana

Šī ar ūdeni dzesētā ER11 vārpsta ir paredzēta detalizētai maršrutēšanai un gravēšanai. Tipiski pielietojumi ietver koka un MDF raksta griešanu, akrila zīmju apstrādi, plastmasu, PVC, PCB gravēšanu un ierobežotu piemērotu krāsaino metālu apstrādi. Instrumenta izvēle, padeves ātrumi, mašīnas stingrība un dzesēšana nosaka sasniedzamo rezultātu.

Koka, MDF un dekoratīvo paneļu gravēšana

Akrila, PVC un plastmasas maršrutēšana

Viegls mīksto metālu gravēšana un detaļu darbs

Lietojumprogrammu fotoattēli parāda tipiskus maršrutēšanas un gravēšanas darbus. Jauda ir atkarīga no griezēja, darba turēšanas, vārpstas ātruma, padeves ātruma un galvenās mašīnas; smagākiem metāla noņemšanas darbiem ir nepieciešams atsevišķs inženiertehniskais novērtējums.

Apspriediet savu CNC maršrutētāja lietojumprogrammu

ER11 0,8 kW ar ūdeni dzesējamās vārpstas īpašības

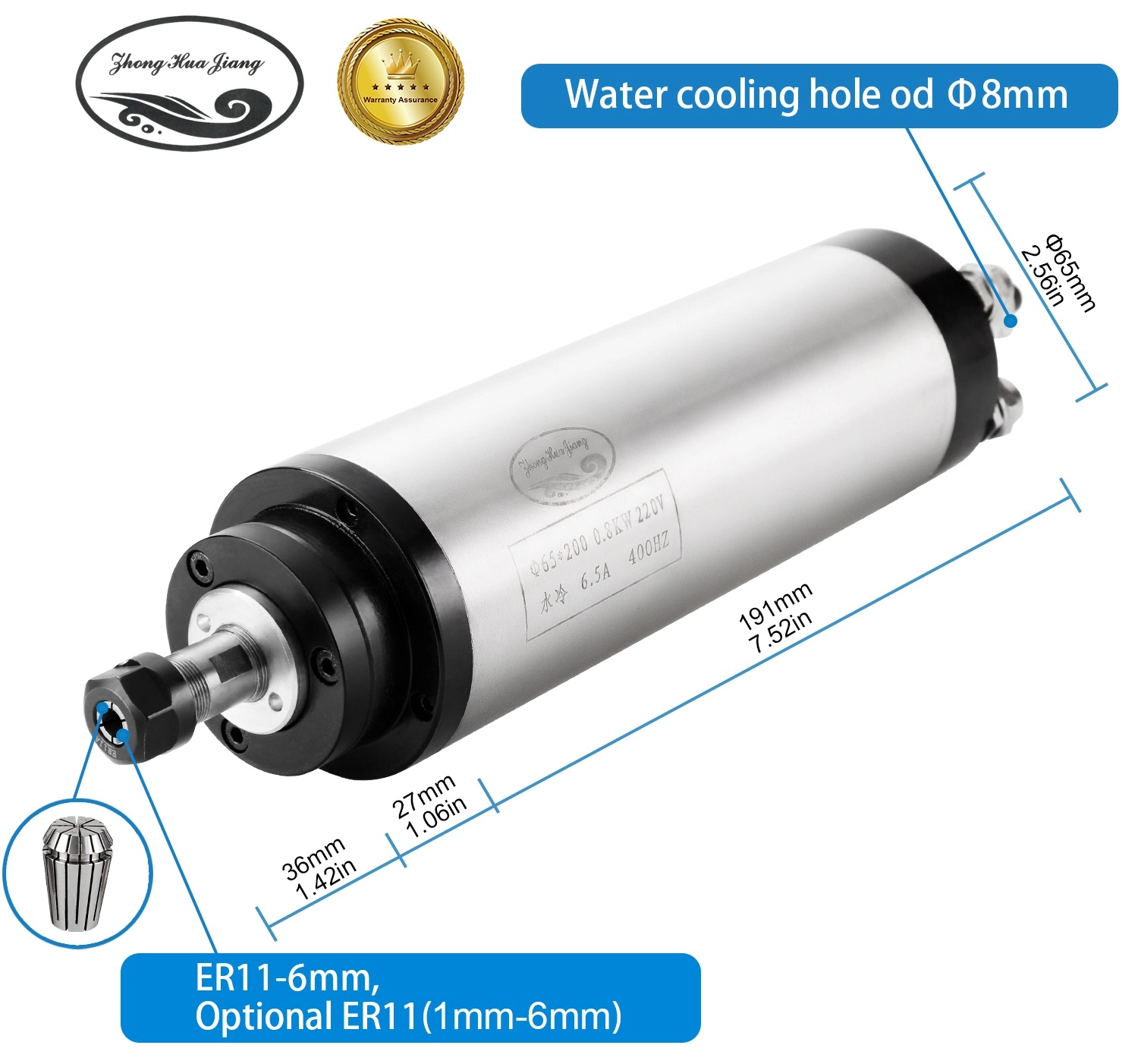

0,8 kW vārpsta izmanto ER11 uztvērēja interfeisu un kompaktu 65 mm apaļu korpusu. Tas ir paredzēts darbam ar pareizi ieprogrammētu 400 Hz VFD, ļaujot pieskaņot vārpstas ātrumu griezējinstrumentam un materiālam norādītajā darbības diapazonā.

Siltuma noņemšanai ir nepieciešama ārēja ūdens dzesēšanas cilpa. Sūknis, šļūtenes, rezervuārs vai dzesētājs ir jāizvēlas vārpstas uzstādīšanai un jātur tīrā no skaidām un piesārņojuma. Pamatprodukts ir vārpstas motors, nevis pilnīga mašīna vai iepriekš samontēta dzesēšanas sistēma.

Galvenās inženierijas funkcijas

VFD ātruma kontrole mašīnbūvētājiem

Saderīgs VFD nodrošina motora iedarbināšanu/apturēšanu un ātruma regulēšanu. CNC kontrolleris var saskarties ar VFD, izmantojot atbalstītos vadības signālus, ja konkrētais kontrolieris un VFD to atļauj; katrai iekārtai ir jāpārbauda savietojamība un elektroinstalācija.

ER11 Collet instrumentu turēšana

ER11 sistēma pieņem pareiza izmēra ER11 uztvērējus un atbilstošus instrumentu kātus. Pirms pirkšanas ir jāpārbauda uzmavas izmērs, uzgriežņa veids un instrumentu atstarpe, jo īpaši attiecībā uz rezerves vārpstām un vairāku mašīnu iegādi.

CNC kontrolieris un VFD integrācija

GRBL, PLC un citas CNC vadības sistēmas pārvalda mašīnu kustību; vārpstai ir nepieciešams atsevišķi saskaņots VFD, lai darbinātu augstfrekvences motoru. Analogās ātruma komandas, releja izejas un citas saskarnes ir atkarīgas no konkrētā kontrollera un VFD.

110V / 220V sprieguma opcijas

Prece tiek piedāvāta 110V un 220V variantos. Avotu saraksts 6A; apstipriniet faktisko datu plāksnītes strāvu izvēlētajam sprieguma modelim un izmēra VFD pēc tā nominālā izejas sprieguma, strāvas, jaudas un frekvences iespējām.

10 000–24 000 RPM ātruma diapazons

Publicētais darba diapazons ir 10 000–24 000 RPM ar norādīto 400 Hz nominālo frekvenci. Jebkuram minimālajam ātrumam, paātrinājumam vai bremzēšanas iestatījumam jāatbilst motora datu plāksnītei un faktiskajam lietojumam; izvairieties pieņemt, ka mazāks ātrums ir piemērots ilgstošai lielas slodzes griešanai.

Prasības ūdens dzesēšanas ķēdei

Atšķirībā no vārpstas ar gaisa dzesēšanu, šim motoram ir nepieciešama nepārtraukta dzesēšanas šķidruma cirkulācija caur ūdens apvalku. Plānojiet piemērotu sūkni vai dzesētāju, šļūtenes maršrutēšanu, aizsardzību pret noplūdi, dzesēšanas šķidruma pārvaldību un regulāras ūdens plūsmas un temperatūras pārbaudes.

Saņemiet ER11 vārpstas un dzesēšanas sistēmas piedāvājumu

Ūdens dzesēšanas CNC vārpstas priekšrocības

Dinamiskā līdzsvara un vibrāciju kontrole

Vārpstas balansēšana un droša instrumenta iespīlēšana palīdz ierobežot vibrāciju darba ātrumā. Galīgā apstrādes kvalitāte ir atkarīga arī no uztvērēja, instrumenta garuma, griezēja stāvokļa, uzstādīšanas izlīdzināšanas un mašīnas stingrības.

Gultņu konstrukcijas un dzesēšanas uzticamība

Publicētajā produktu sarakstā ir aprakstīta četru gultņu konstrukcija un minēti tērauda gultņi. Lai iegūtu pirkuma specifikāciju, pieprasiet apstiprinājumu par gultņa materiālu un izvietojumu precīzai 0,8 kW versijai, nevis piemērojiet vispārīgu kalpošanas laika aprēķinu.

Vārpstas izskrējiens un apstrādes koncentriskums

Kolonnas novietojums, gultņa stāvoklis, mērīšanas pozīcija un mērinstrumenta iestatījums ietekmē norādīto vārpstas noplūdi. Salīdzināšanas tabula un saistītie attēli ilustrē piegādātāja precīzo pozicionēšanu; pieprasīt modelim raksturīgu izpildes ziņojumu un mērījumu metodi, ja ir nepieciešams skaitlisks pieņemšanas kritērijs.

Precizitātei jutīgiem gravētājiem un atkārtotas konstrukcijas iekārtām savā RFQ norādiet instrumenta turētāju, mērīšanas pozīciju, testa ātrumu un pieņemamo palaišanu.

Ilustratīvi salīdzināšanas skaitļi neaizstāj noteiktu pārbaudes metodi. Pirms precizitātes mezglu pasūtīšanas apstipriniet nolaišanās prasības ar ražotāju.

Mašīnu integrācija un kabeļu savienojums

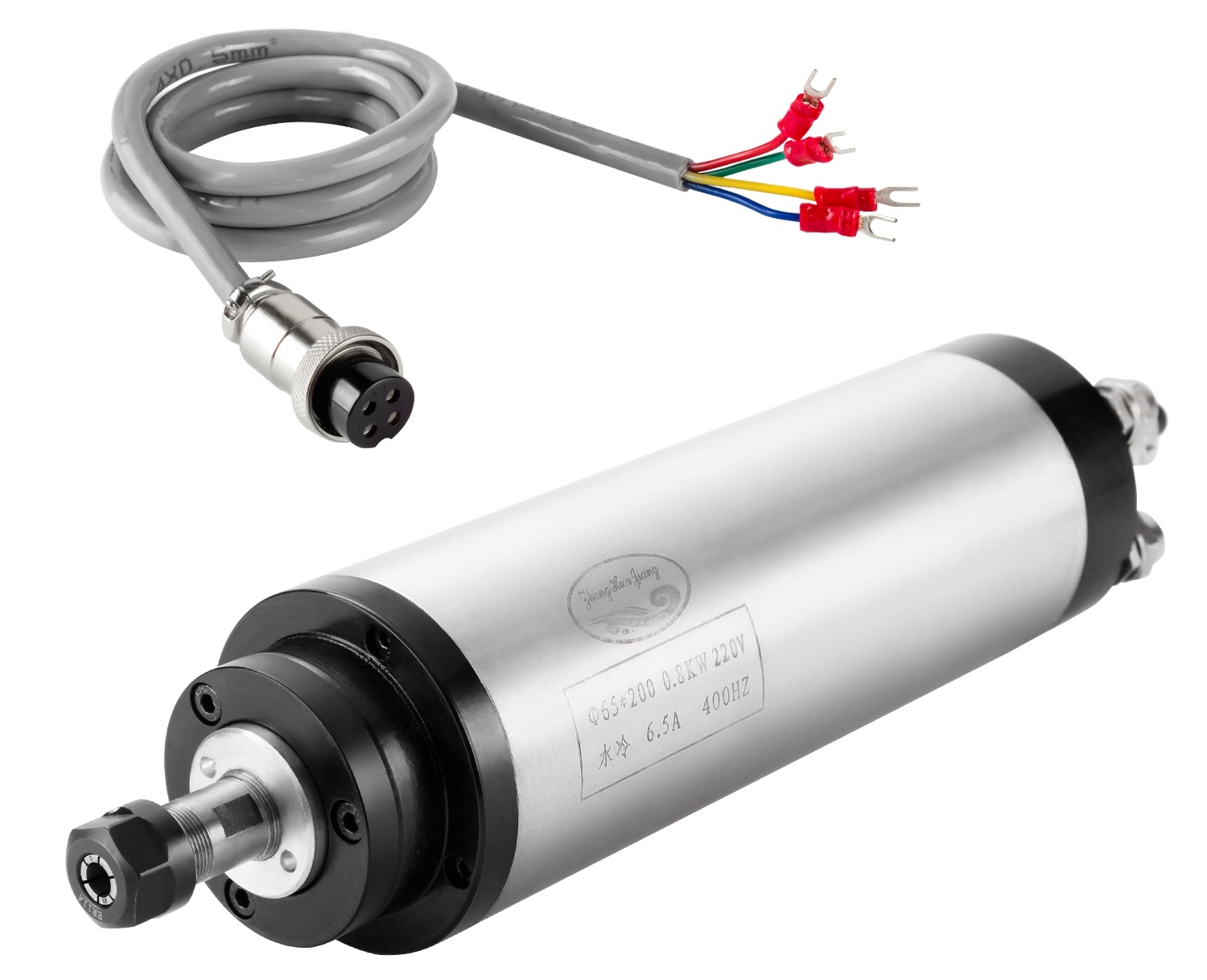

Norādītajā komplektācijā ietilpst viens 0,8 kW apaļas vārpstas motors un viens iepriekš pielodēts aviācijas kabelis. Pirms uzstādīšanas pārbaudiet savienotāja spraudni, aizsargzemējumu, mašīnas puses kabeļa galu un pareizo VFD elektroinstalācijas shēmu.

Pieprasīt elektriskos un mehāniskos rasējumus

Iepakojuma saturs un dzesēšanas piederumi

Apstipriniet iepakojuma saturu un cenu

Dzesēšanas iekārtas, VFD, ER11 uzmavas, stiprinājums un papildu mašīnas piederumi vajadzības gadījumā ir skaidri jānorāda piedāvājumā. Iepakojuma fotogrāfijas ir atsauces; individuālā pasūtījuma apstiprinājumā jānorāda precīzas piegādātās preces.

Saistītie CNC vārpstas motori un komplekti ar ūdens dzesēšanu

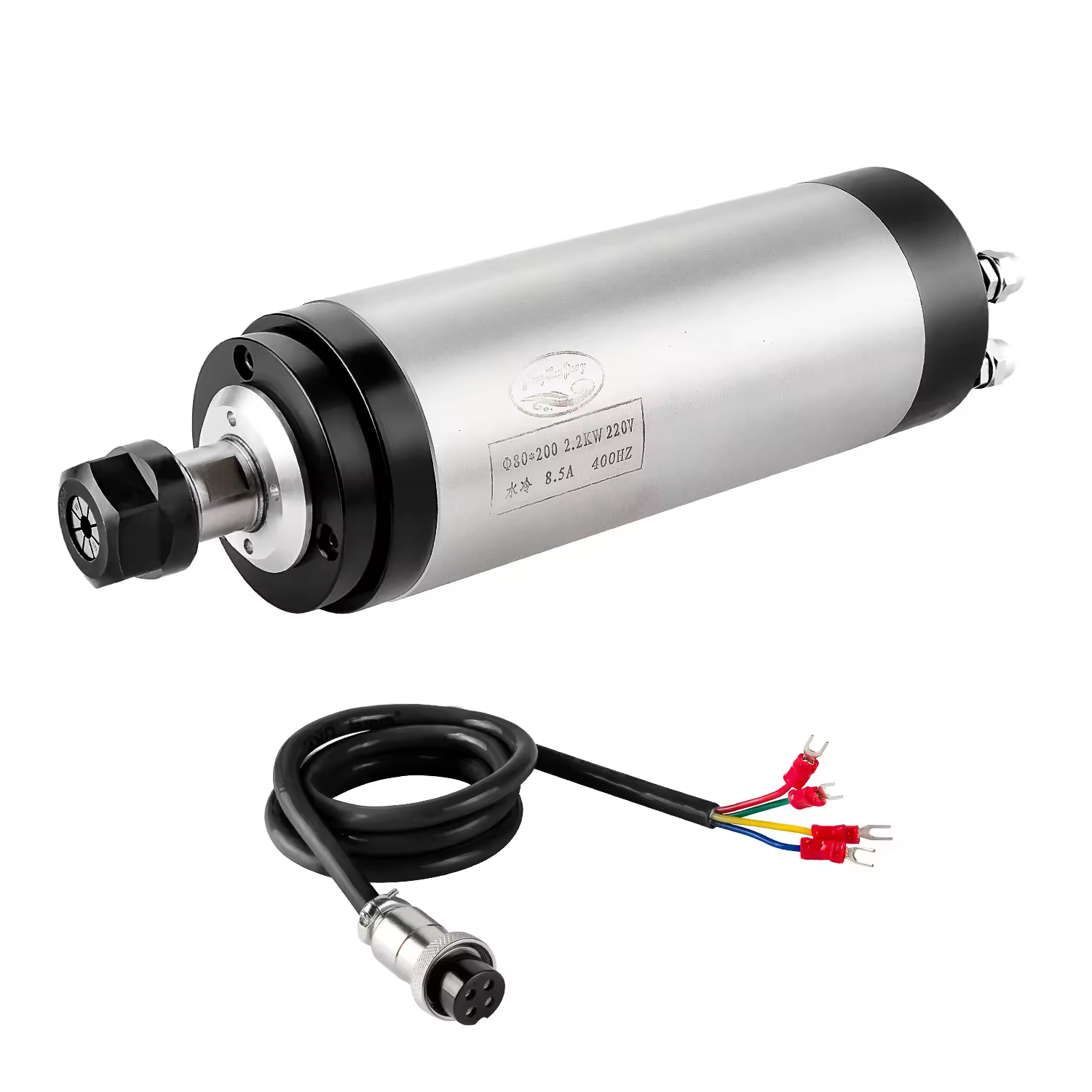

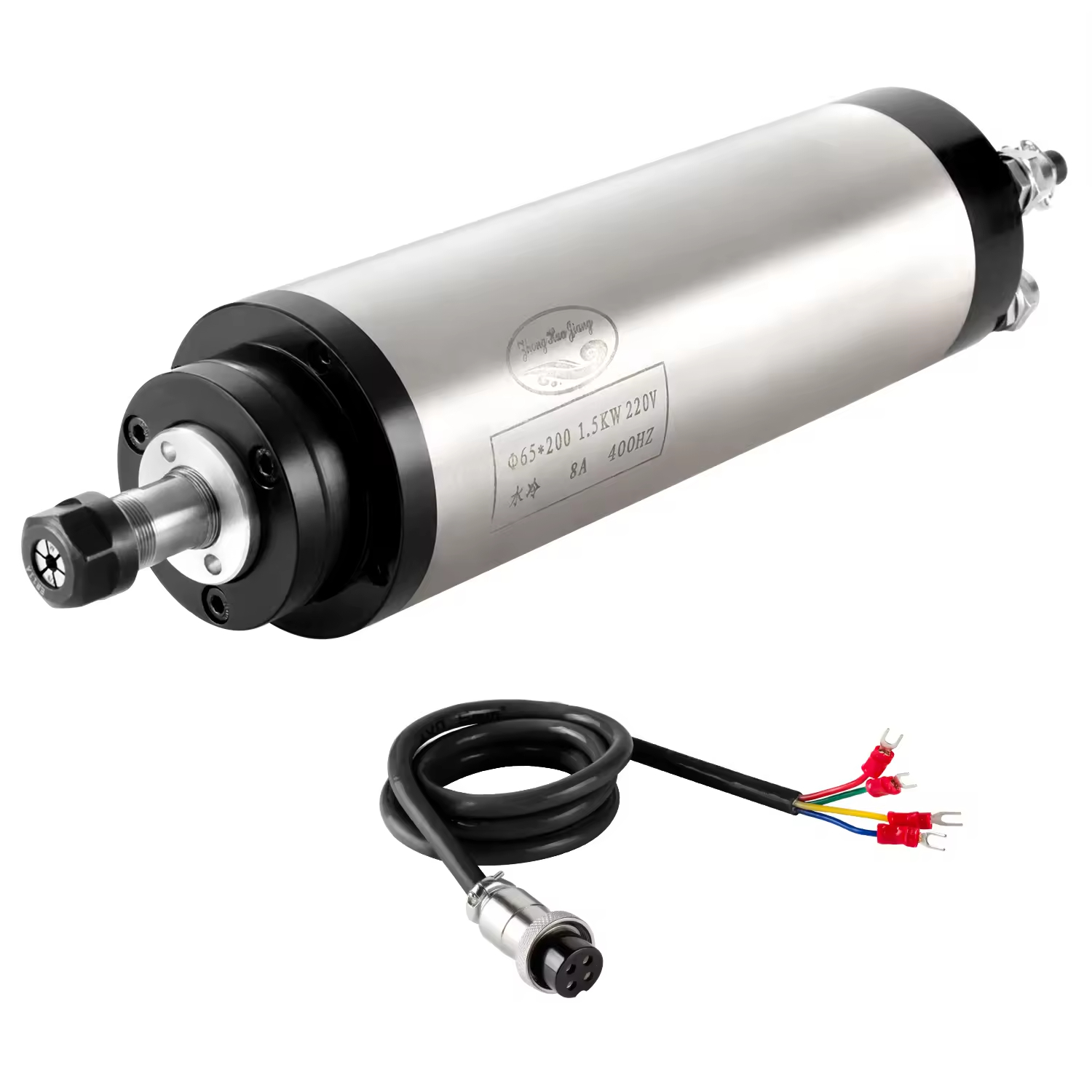

Lielākai vārpstas jaudai vai dažādām instrumentu turēšanas vajadzībām Zhong Hua Jiang piedāvā arī 1,5 kW, 2,2 kW un 3 kW vārpstas motorus ar ūdens dzesēšanu, kā arī dažas vārpstas/VFD komplekta iespējas. Tālāk minētie saistītie produkti palīdz CNC maršrutētāju ražotājiem salīdzināt jaunināšanas un nomaiņas ceļus.

Salīdziniet vārpstas modeļus ar ūdens dzesēšanu

Zhong Hua Jiang CNC vārpstas ražotājs

Par Zhong Hua Jiang

OEM pircējiem tehniskais pārskats var ietvert montāžas prasības, diskdziņa saskaņošanu, kabeļa interfeisu un pakotnes konfigurāciju. Katra pasūtījuma piegādes plāni un dokumentācija jāsaskaņo ar produktu pārdošanas komandu.

Ražošanas un piegādes iespējas

Sazinieties ar Zhong Hua Jiang, lai saņemtu OEM piegādi

Ražošanas pieredze

CNC vārpstas motora ražotājs kopš 2000

Saistītās CNC iekārtas un piederumi

CNC maršrutētāju mašīnas

Zhong Hua Jiang piedāvā CNC maršrutētāju iekārtu konfigurācijas, tostarp 3018, 3020, 3040 un 6090 produktu saimes. Apstipriniet vārpstas stiprinājuma izmērus, mehānisko jaudu un elektriskās specifikācijas pirms šīs 0,8 kW ierīces uzstādīšanas konkrētai iekārtai.

CNC vārpstas motori

Produktu klāsts ietver gaisa un ūdens dzesēšanas vārpstas motorus ar dažādu jaudu, korpusa formātu un uztvērēju sistēmas oriģinālo iekārtu ražotāju projektēšanai un nomaiņai.

CNC maršrutētāju piederumi

Pieejamie CNC aprīkojuma piederumi var ietvert gala slēdžus, Z zondes un avārijas apturēšanas komponentus. Pasūtot, norādiet elektrisko un vadības sistēmu savietojamību.

Ekranēti elektriskie kabeļi

CNC iekārtu elektroinstalācijai un kustības lietojumprogrammām tiek piedāvāti dubultekrāni un kabeļu ķēdes stieples iespējas; kabeļa izvēle ir atkarīga no VFD un instalācijas vides.

Stepper motori un kustības komponenti

Stepper motora iespējas var apspriest kopā ar vārpstas un CNC kontrollera prasībām aprīkojuma integrācijai.

Uzņēmuma sertifikāti un dokumenti

Klientu atsauksmes un lietojumprogrammu atsauces

Iepriekš redzamie fotoattēli, sertifikātu attēli un klientu piemēri ir uzņēmuma līmeņa atsauces materiāli. Projektam, kuram nepieciešama īpaša sertifikācija, testa ziņojums vai pārbaudes rezultāts, pieprasiet dokumentāciju par precīzu piegādāto modeli.

Biežāk uzdotie jautājumi: 0,8 kW vārpsta ar ūdens dzesēšanu

Atrodiet atbildes uz bieži sastopamiem inženierijas, nomaiņas, uzstādīšanas un vairumtirdzniecības jautājumiem par ER11 0,8 kW vārpstas motoru ar ūdens dzesēšanu. Ražošanas būvēm pirms galīgās komponentu izvēles pieprasiet faktisko vienības rasējumu un datu plāksnīti.

Kāda ir nominālā jauda un vārpstas tips?

Tas ir 0,8 kW cilindrisks ar ūdeni dzesējams CNC vārpstas motors ar ER11 uztvērēju sistēmu. Tas ir paredzēts frēzēšanai, gravēšanai un vieglai apstrādei.

Vai šai 0,8 kW vārpstai tiek izmantota 65 mm stiprinājuma skava?

Publicētais korpusa diametrs ir 65 mm. Pirms rezerves vai OEM montāžas kronšteina izvēles pārbaudiet montāžas laukumu, skavas dizainu un pieejamo Z ass atstarpi, salīdzinot ar precīzu modeļa rasējumu.

Kāds ir 0,8 kW ar ūdeni dzesējamās vārpstas garums?

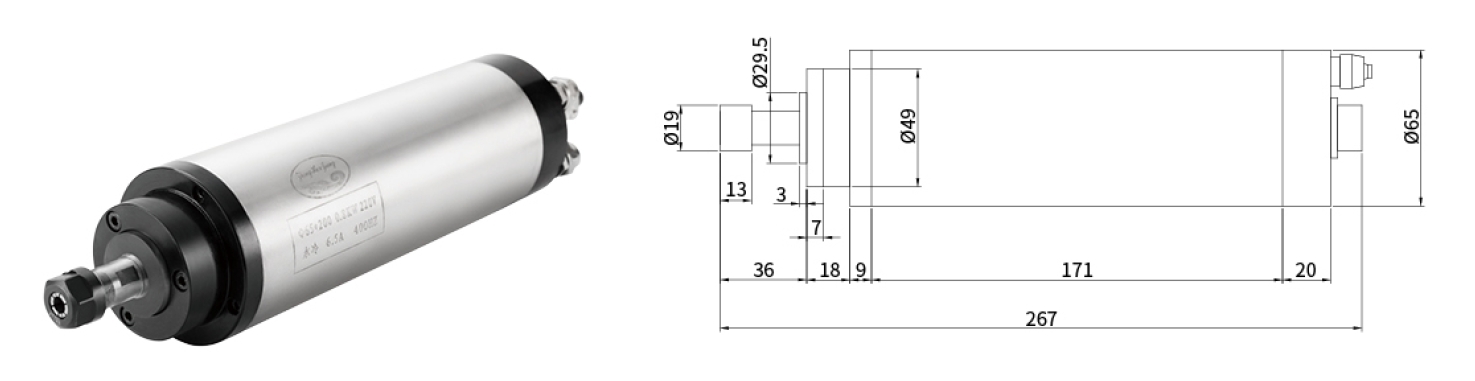

Angļu produktu atribūtu saraksts ir Φ65 mm × 267 mm. Pirms ražošanas uzstādīšanas, lūdzu, apstipriniet pašreizējo mehānisko rasējumu un to, kā tiek mērīts kopējais garums.

Kādas sprieguma iespējas ir pieejamas?

Produktu sarakstā tiek piedāvāti 110 V un 220 V varianti. Izvēlētajam VFD ir jānodrošina pareiza trīsfāzu motora izeja izvēlētajai vārpstai; nepievienojiet vārpstu tieši pie sienas strāvas.

Kāds ir publicētais pašreizējais vērtējums?

Specifikāciju tabulā norādīts 6A. Apstipriniet konkrētā sprieguma varianta datu plāksnītes strāvu un izmantojiet šo vērtību, izvēloties invertoru un iestatot motora aizsardzību.

Kāds ir vārpstas apgriezienu diapazons?

Publicētajā specifikācijā ir norādīti 10 000–24 000 RPM ar 400 Hz nominālo frekvenci. Darbiniet tikai ražotāja apstiprinātajā ātruma diapazonā konkrētajam motoram un instrumentam.

Vai šai vārpstai ir nepieciešams VFD?

Jā. Tam ir nepieciešama saderīga augstas frekvences mainīgas frekvences piedziņa, kas spēj nodrošināt motora spriegumu, strāvu, nominālo jaudu un 400 Hz izvadi. VFD nav iekļauts tikai motora komplektācijas aprakstā.

Vai šī vārpsta ir saderīga ar 400 Hz VFD?

Produktu tabulā norādīts 400Hz. Pārliecinieties, vai izvēlētais pārveidotājs var nodrošināt nepieciešamo spriegumu un strāvu ar motora nominālo frekvenci un vai tā vadības parametri atbilst datu plāksnītei.

Vai to var tieši savienot ar 110 V vai 220 V mājsaimniecības strāvu?

Nē. 110V/220V specifikācijas nosaka sprieguma versijas, kas jāvada ar piemērotu VFD. Tiešais pieslēgums tīklam nav paredzētais darbības veids.

Kādi piederumi ir nepieciešami ūdens dzesēšanai?

Plānojiet atbilstošu ūdens sūkni vai dzesētāju, šļūtenes, veidgabalus, rezervuāru vai atgaitas cilpu un dzesēšanas šķidruma pārvaldību. Šie piederumi nav norādīti kā iekļauti tikai vārpstas izstrādājumā.

Vai komplektā ietilpst ūdens sūknis?

Publicētais saturs identificē vārpstas motoru un iepriekš pielodētu aviācijas kabeli; tajos nav norādīts ūdens sūknis. Ja nepieciešams, lūdziet atsevišķi piedāvātu dzesēšanas risinājumu.

Vai komplektā ir iekļauts VFD vai invertors?

VFD nav iekļauts publicētajā tikai motoram paredzētā iepakojuma saturā. Ja jums ir nepieciešams VFD, pieprasiet pilnīgu piedāvājumu, kurā norādīts tā modelis, izejas jauda un ieejas jaudas prasības.

Kas ir iekļauts standarta komplektācijā?

Komplektācijā iekļautajā iepakojuma tabulā ir norādīts viens 0,8 kW apaļas vārpstas motors un viens iepriekš pielodēts aviācijas vads. Pasūtījuma apstiprinājumā apstipriniet visas papildu uztvērējus, uzgriežņus, instrumentus, sūkni un strāvas kabeli.

Kādu uztvērēju sistēmu izmanto šis modelis?

Šis izstrādājums izmanto ER11 instrumentu turētāju. Izvēlieties ER11 uztvērēju, kas atbilst katra griezējinstrumenta kātam, un pirms iegādes pārbaudiet komplektācijā iekļauto uztvērēja konfigurāciju.

Kādus materiālus var izmantot šī vārpstas mašīna?

To parasti uzskata koka, MDF, akrila, PVC, citu plastmasu un PCB gravēšanai. Var būt iespējams viegli apstrādāt krāsaino metālu ar piemērotu instrumentu un pietiekami stingru mašīnu; tas neaizstāj īpašu smago frēzēšanas vārpstu.

Vai tas ir piemērots alumīnija gravēšanai?

Vieglu alumīnija gravēšanu var apsvērt, ja ir piemērota mašīnas stingrība, griezēja izvēle, padeve, skaidu izvadīšana un dzesēšana. Apstipriniet paredzēto metālu, instrumenta diametru un apstrādes slodzi piemērotības pārbaudei.

Vai es varu to instalēt 3018 vai 3040 CNC maršrutētājā?

Dažus kompaktos CNC maršrutētājus var pielāgot 65 mm vārpstai, taču saderība nav automātiska. Pārskatiet skavas diametru, Z-ass gājienu, vārpstas svaru, VFD vadu un ūdens dzesēšanas izkārtojumu.

Cik smaga ir šī vārpsta?

Produktu sarakstā norādīts aptuveni 3 kg. Novērtējot Z-ass slodzes jaudu un motora stiprinājuma stingrību, izmantojiet apstiprināto vienības masu.

Kā savienot vārpstu ar CNC kontrolleri?

CNC kontrolleris sazinās ar saderīgu VFD ātruma un palaišanas/apturēšanas kontrolei, izmantojot pieejamās saskarnes. Elektroinstalācijas un vadības metode atšķiras atkarībā no kontrollera un invertora; sekojiet viņu rokasgrāmatām.

Vai GRBL kontrolieris var darbināt šo vārpstu?

Iekārta, kuras pamatā ir GRBL, var vadīt pareizi konfigurētu VFD, ja kontrolleris atbalsta nepieciešamos izejas signālus un saskarnes shēmas. GRBL vien nedarbina augstfrekvences vārpstas motoru.

Kāda ir vārpstas noplūdes pielaide?

Produktu salīdzinājumā ir parādīta zema izplūdes vērtība, bet modelim raksturīgs pārbaudes punkts un procedūra nav norādīta. Precizitātei kritiskiem pasūtījumiem pieprasiet izmērītas darbības atskaiti un saskaņotu testa metodi.

Kāda gultņu konfigurācija tiek izmantota?

Sarakstā ir aprakstīti četri gultņi un minēta tērauda gultņu konstrukcija. Tehniskajam iepirkumam apstipriniet precīzas gultņu specifikācijas un materiālus izvēlētajai motora versijai.

Kā ar ūdeni dzesējama vārpsta atšķiras no vārpstas ar gaisa dzesēšanu?

Ūdens dzesēšana izmanto ārēju cirkulācijas cilpu, un tā var vienkāršot siltuma noņemšanu pie vārpstas korpusa, savukārt gaisa dzesēšana ļauj izvairīties no ūdens šļūtenēm un sūkņa. Uzstādīšanas telpa, apkopes preferences un darbnīcas apstākļi nosaka labāku variantu.

Kas izplatītājiem jāiekļauj piedāvājumā?

Norādiet daudzumu, galamērķa valsti, motora spriegumu, VFD prasības, montāžas izmērus, uzmavas izmērus, dzesēšanas sastāvdaļas, iepakojuma prasības un visus tehniskos pieņemšanas kritērijus.

Vai Zhong Hua Jiang var apspriest OEM un atkārtot pasūtījumus?

Ražotājs atbalsta diskusijas ar CNC iekārtu ražotājiem, tālākpārdevējiem un izplatītājiem. Kopīgojiet plānoto daudzumu un tehniskās prasības, lai iegūtu konfigurācijai atbilstošu piedāvājumu.

Kāds ir MOQ vairumtirdzniecības pasūtījumiem?

Pasūtījuma daudzuma prasības ir atkarīgas no pieprasītās konfigurācijas. Lūdzu, iesniedziet savu plānoto apjomu un iepakojuma vai zīmola prasības piedāvājumam.

Kādu ražošanas izpildes laiku man vajadzētu sagaidīt?

Izpildes laiks ir atkarīgs no pašreizējā krājuma, konfigurācijas un pasūtījuma apjoma. Pirms piegādes plānošanas pieprasiet piedāvājumā pašreizējo grafiku.

Kāda garantija un tehniskais atbalsts ir pieejams?

Piegādātājs apraksta 12 mēnešu garantiju un uzstādīšanas atbalstu. Lūdziet pārdošanas komandai apstiprināt rakstiskās garantijas apjomu, piemērojamās daļas un atbalsta pasākumus jūsu pasūtījumam.

Vai pirms pirmās lietošanas ir svarīgi veikt dzesēšanas šķidruma plūsmas pārbaudi?

Jā. Pirms vārpstas darbināšanas pārbaudiet, vai ūdens ceļš ir pievienots, cirkulācija ir izveidota un vai nav noplūdes. Ievērojiet faktiskās uzstādīšanas instrukcijas ūdens plūsmai un elektrodrošībai.

Vai es varu pieprasīt mehānisko rasējumu un elektroinstalācijas detaļas?

Jā. Pieprasījumā iekļaujiet savu vārpstas versiju, uzstādīšanas ierobežojumus un elektriskās prasības, lai varētu apspriest attiecīgos izmēru rasējumus, vadu izvietojumu un VFD prasības.

Pieprasiet 0,8 kW vārpstas cenas un specifikācijas
