ER16 1,5 kW quadratisch luftgekühlt
110V/220V
10.000–24.000 U/min
4,3 kg
Luftgekühlt
ER16
1,5 kW
8A
247X90X105mm
Laden Sie den Zhong Hua Jiang 2025 CNC-Fräsmaschine -Katalog herunter (PDF)
Das Zhong Hua Jiang Square ER16 1,5 kW luftgekühlte CNC-Spindelmotor Kit kombiniert einen quadratischen Spindelmotor, einen 1,5 kW variablen Frequenzantrieb (VFD), ER16 Spannzangen und Installationszubehör für CNC-Fräsen, Gravieren und leichtes Fräsen. Es richtet sich an Maschinenbauer, CNC-Werkstätten, Händler und professionelle Einkäufer, die komplette Spindel-Upgrades planen.
Das ER16 -Spannzangensystem bietet Platz für einen breiteren aufgeführten Werkzeugschaftbereich als die ER11 Version auf dieser Website. Der mitgelieferte VFD dient zur Einstellung und Steuerung der Spindeldrehzahl, während der luftgekühlte Motor keine separate Wasserpumpe oder einen Kühlmitteltank zur Spindelkühlung benötigt.
Die verfügbaren Spannungskonfigurationen werden mit 110 V und 220 V beschrieben, mit einem veröffentlichten Drehzahlbereich von 10.000–24.000 U/min. Käufer sollten die genaue VFD-Eingangsleistung, das Typenschild der Spindel und das ausgewählte Netzteil überprüfen, bevor sie das Kit bestellen oder verkabeln.
Fordern Sie ER16 Preise für Vierkantspindel-Kits an
| Spezifikation | Veröffentlichte Produktinformationen |
|---|---|
| Leistung des Spindelmotors | 1,5 kW (1500 W) |
| Motordesign | Quadratischer, luftgekühlter CNC-Spindelmotor |
| Spannzangenschnittstelle | ER16 |
| Geschwindigkeitsbereich | 10.000–24.000 U/min |
| Spannungsoptionen | 110V / 220V-Versionen; Bestätigen Sie die ausgewählten Spindel- und VFD-Nennwerte |
| Nennstrom | 8A (Produktübersichtsauflistung) |
| Spindelfrequenz | 400 Hz (Hochfrequenz-Spindelbetrieb; VFD entsprechend konfigurieren) |
| Spindelgewicht | 4,3 kg (veröffentlichtes Motorgewicht; nicht Gesamt-Versandgewicht des Kits) |

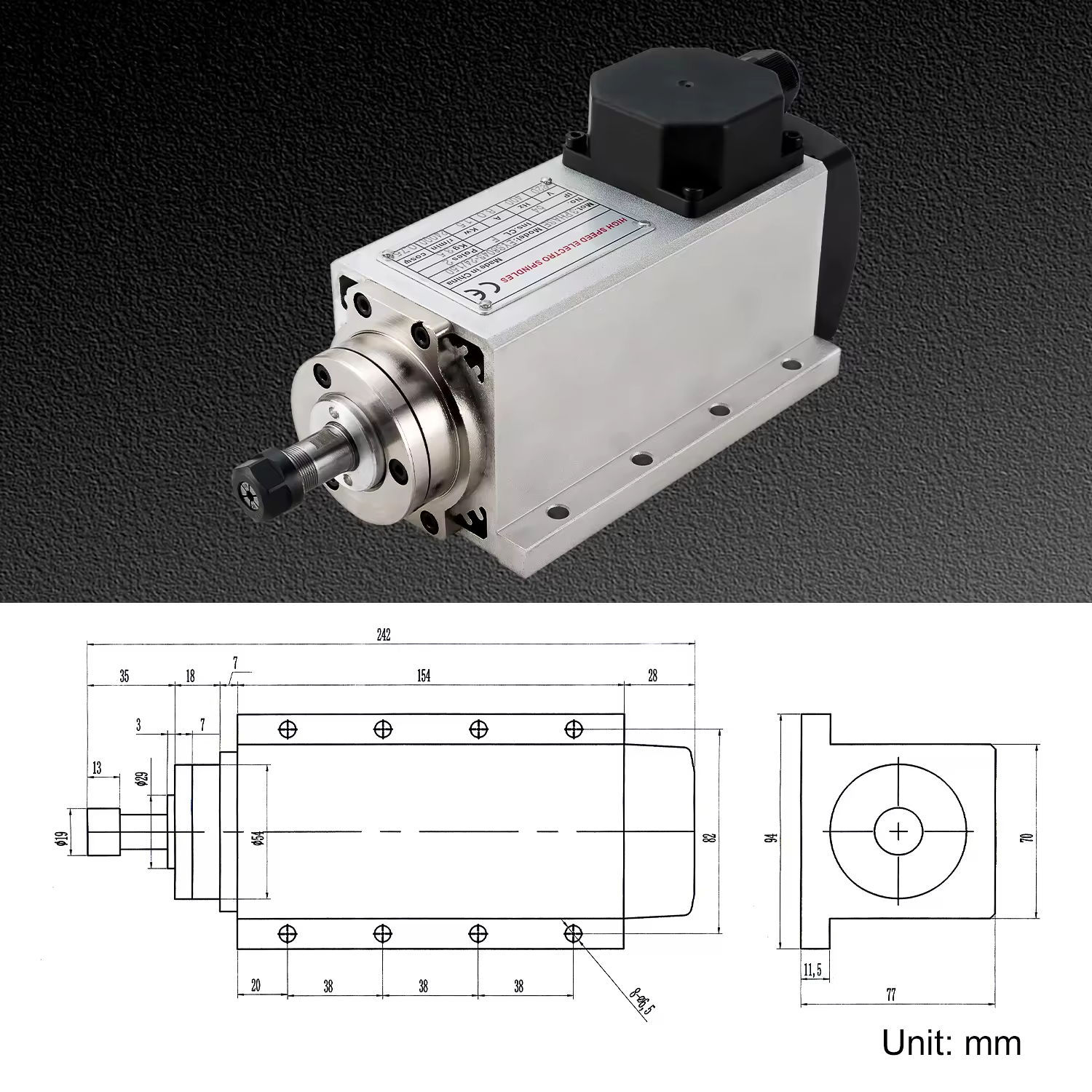

| Spindelgröße | 242 × 90 × 105 mm im Bausatz-Komponententisch; Fordern Sie die aktuelle Einbauzeichnung an |
| Vorgesehene Maschinen | CNC-Fräs- und Gravierausrüstung; Installation und Controller-Schnittstelle müssen überprüft werden |

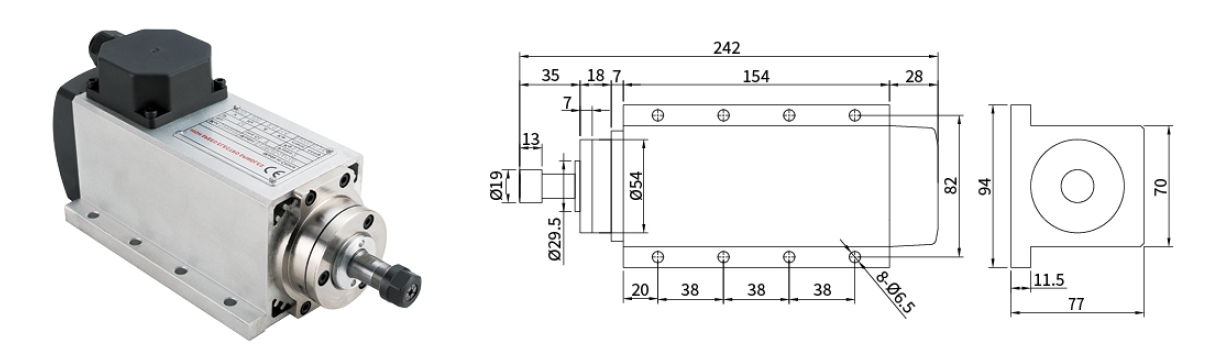

Für den mechanischen Einbau fordern Sie bitte die aktuelle Maßzeichnung an: In der veröffentlichten Produktübersicht ist eine etwas andere Gesamtlänge als in der Bausatztabelle angegeben. Alle VFD-Einstellungen und elektrischen Anschlüsse müssen mit dem ausgewählten Motor und der örtlichen Versorgung übereinstimmen.
Die untenstehende Standard-Kit-Konfiguration ermöglicht es Käufern, den Lieferumfang zu bestätigen, bevor sie eine Bestellung aufgeben.
| Menge | Komponenten-/Kit-Detail |
|---|---|
| 1× | 1,5 kW quadratischer, luftgekühlter Spindelmotor |
| 1× | 1,5 kW VFD-Wechselrichter |
| 13× | ER16 Spannzangen (aufgelisteter Größenbereich: 1–10 mm) |
| 10× | Bohrer (aufgelistet: 0,8–3 mm, 1/8-Zoll-Schaft) |
| 1× | Luftfahrtkabel |
| 1× | Stromkabel |
| 4× | Schraubenschlüssel |
| Spindelmotorgröße: 242 × 90 × 105 mm (9,5 × 3,5 × 4,1 Zoll), wie für diese Kit-Konfiguration aufgeführt. | |
| Gewicht des Spindelmotors: 4,3 kg. | |
Der aufgeführte Spannzangenbereich ER16 gibt nicht alle 13 einzelnen Spannzangendurchmesser an. Bestätigen Sie in der Bestellung die genauen Spannzangengrößen, das VFD-Modell, den Stecker-/Verkabelungsstandard und die Zubehörliste.
Bestätigen Sie den Inhalt des Kits und fordern Sie ein Angebot an
Dieses quadratische 1,5-kW ER16 Spindelset ist für die CNC-Fräsgravur, das Profilfräsen, die Schilderherstellung und kompatible leichte Fräsarbeiten vorgesehen. Die Materialeignung hängt vom Werkstück, dem Fräser, der Maschinensteifigkeit, dem Werkzeugweg und den Kühlbedingungen ab.
Nutzen Sie die Spindel zum Beschriften, Reliefschnitzen und Profilfräsen in geeigneten Hölzern und Holzwerkstoffplatten. Wählen Sie die Werkzeuggröße und Vorschubgeschwindigkeit für das Material aus und stellen Sie sicher, dass die Spindel innerhalb ihres angegebenen Betriebsbereichs bleibt.
Geeignete CNC-Einrichtungen können die ER16 Vierkantspindel zum Gravieren, Beschriften, Schlitzen und Profilen in Acryl und anderen bearbeitbaren Kunststoffen verwenden. Spanabfuhr, Fräsergeometrie und Wärmemanagement sind wichtig für die fertige Kante.
Eine leichte Bearbeitung von Aluminium oder Messing ist möglicherweise auf einer ausreichend stabilen CNC-Maschine mit geeigneten Werkzeugen, Werkstückhalterungen und konservativen Schnittparametern möglich. Der Spindelsatz ist kein Ersatz für die Überprüfung der Maschinensteifigkeit oder der Bearbeitungsfähigkeit.
Besprechen Sie CNC-Materialien und Spindelkompatibilität
Die ER16 -Spindelnase ist für kompatible ER16 Spannzangen konzipiert. Das Kit enthält 13 Spannzangen für einen Nennbereich von 1–10 mm und 10 Bohrer mit 1/8-Zoll-Schaft. Überprüfen Sie vor der Bearbeitung jede mitgelieferte Spannzangenbohrung anhand der vorgesehenen Fräserschäfte.
Der mitgelieferte 1,5-kW-VFD soll eine einstellbare Spindelgeschwindigkeit innerhalb des angegebenen Motorbereichs von 10.000–24.000 U/min ermöglichen. Passen Sie die Einstellungen für Ausgangsspannung, Motorstrom, Betriebsfrequenz und Beschleunigung des Wechselrichters an das Typenschild der Spindel und das Handbuch des Wechselrichters an.
Der quadratische Körper ermöglicht die Montage an kompatiblen CNC-Strukturen ohne die wassergekühlte Pumpe, Schläuche und den Tank, die für eine wassergekühlte Spindel erforderlich sind. Luftein- und -auslässe müssen frei bleiben und die Montageanordnung muss mit der Motorzeichnung übereinstimmen.
Wenn die CNC-Steuerung und das ausgewählte VFD kompatible Steueranschlüsse bieten, können Geschwindigkeitsbefehl und Start/Stopp-Steuerung über die entsprechende VFD-Schnittstelle konfiguriert werden. Überprüfen Sie GRBL die Controller-Ausgänge, die Erdung, die Signalisolierung und die VFD-Parameter vor der Installation; Die Kompatibilität erfolgt nicht automatisch für jeden Controller.
Das Produkt beschreibt eine viergelagerte Spindel und einen dynamisch ausgewuchteten Rotor, die einen stabilen Hochgeschwindigkeitsbetrieb unterstützen sollen. Veröffentlichte Rundlaufabbildungen zeigen ein Beispielergebnis unter 0,005 mm; Der tatsächliche Rundlauf hängt von der Messposition, der Spannzange, dem Werkzeug, der Montage und der Prüfmethode ab. Fordern Sie relevante Prüfdaten für produktionskritische Anwendungen an.
Das mitgelieferte Luftfahrtkabel, das Stromkabel und vier Schraubenschlüssel erleichtern die Maschineninstallation und den routinemäßigen Werkzeugwechsel. Die elektrische Installation und die Inbetriebnahme des Frequenzumrichters sollten von qualifiziertem Personal mit entsprechenden Erdungs-, Schutz- und Motorparameterprüfungen durchgeführt werden.
Dynamisches Auswuchten wird verwendet, um Spindelvibrationen beim Gravieren und Fräsen mit hoher Geschwindigkeit zu reduzieren. Der tatsächliche Geräuschpegel, die Oberflächenbeschaffenheit und die Betriebsstabilität hängen auch von Lagern, Werkstückmontage, Fräsergeometrie und dem CNC-Maschinenrahmen ab.
Es wird beschrieben, dass die ER16 Vierkantspindel vier verbesserte Stahllager und ein Kupferwicklungsdesign verwendet. Lagerzustand und Lebensdauer hängen von Belastung, Einschaltdauer, Betriebstemperatur, Staubbelastung und Wartung ab; Für jede Installation wird kein festes Lebensdauermultiplikator garantiert.
Die Vergleichsbilder und Abbildungen veranschaulichen die vom Hersteller angegebenen Beispielmaße; Diese Werte ersetzen nicht einen Rundlaufprüfbericht für die jeweilige gelieferte Spindel.
| Zhong Hua Jiang Spindelmotor | Referenz Spindelmotor |
|---|---|
 |
 |
| Veröffentlichter Beispielschlag: weniger als 0,005 mm. | Veröffentlichtes Referenzbeispiel: ca. 0,05 mm. |
Das Spindelgehäuse nutzt Montagepositionen am Vierkantkörper. Der VFD wird als vorprogrammiert beschrieben. Überprüfen Sie die tatsächlich gelieferten Parametereinstellungen, die Motordrehrichtung und das Stoppverhalten, bevor Sie mit der Produktion beginnen.
Fordern Sie Spindelzeichnungen und VFD-Spezifikationen an
Die oben beschriebene Standard-Kit-Konfiguration umfasst den Motor, 1,5 kW VFD, Spannzangen, Bohrer, Verkabelung und Schraubenschlüssel. Schutzverpackungen und internationale Versandvereinbarungen sollten für das gewünschte Bestellvolumen und den gewünschten Bestimmungsort bestätigt werden.
Händler und OEM-Käufer können Angebotsdetails für Spannungsauswahl, Verpackungseinheiten, Branding und Zubehör anfordern. Geben Sie Ihren Zielmarkt, den CNC-Steuerungstyp und die erwartete Bestellmenge an, um die geeignete Konfiguration zu ermitteln.
Fordern Sie Mengenpreise und Verpackungsdetails an
Vergleichen Sie Spindelleistung, ER-Spannzangengröße, quadratisches oder rundes Gehäuse, Controller-Anforderungen und mitgeliefertes Zubehör, bevor Sie sich für ein CNC-Spindelset entscheiden. Bei den folgenden Optionen handelt es sich um separate Produktkonfigurationen.

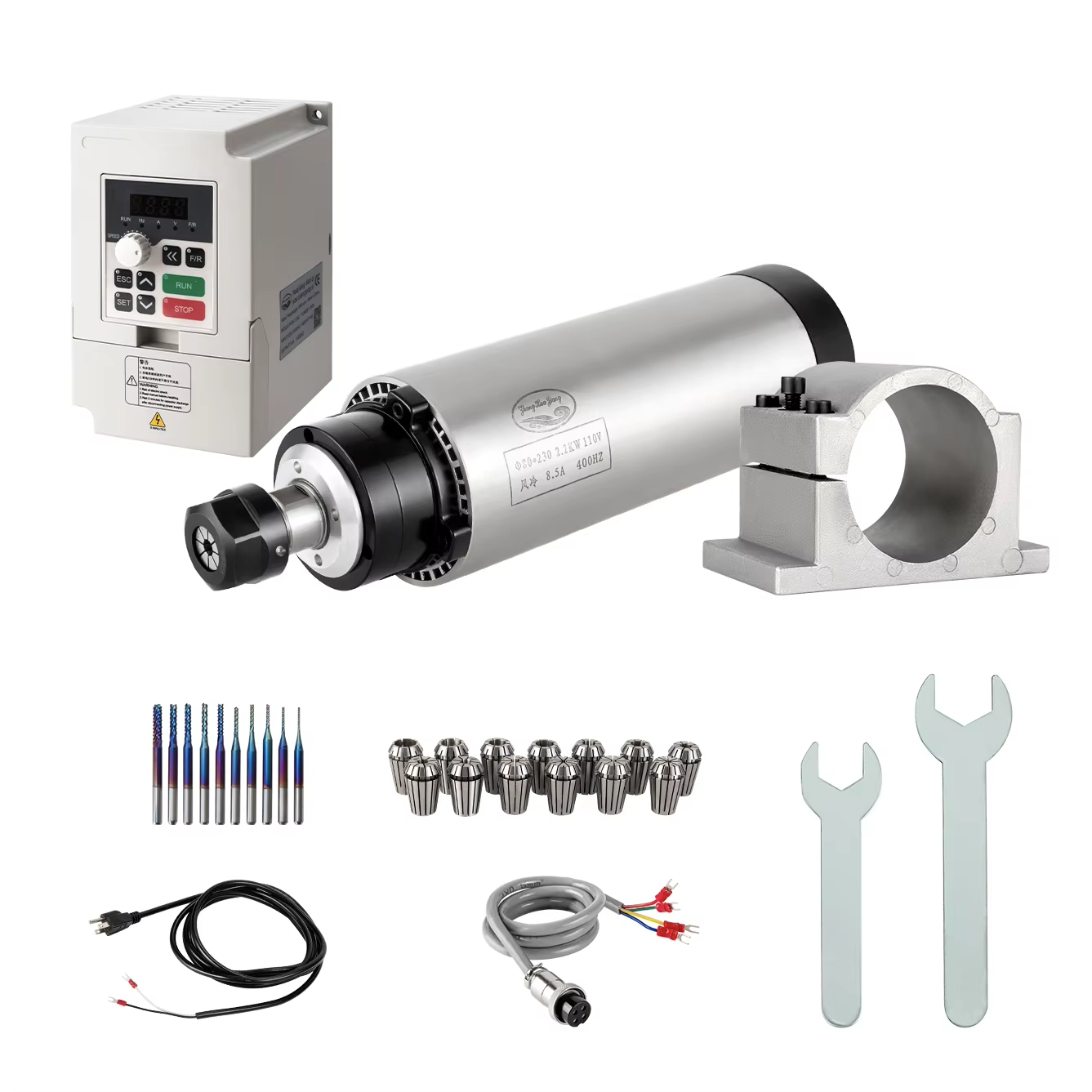

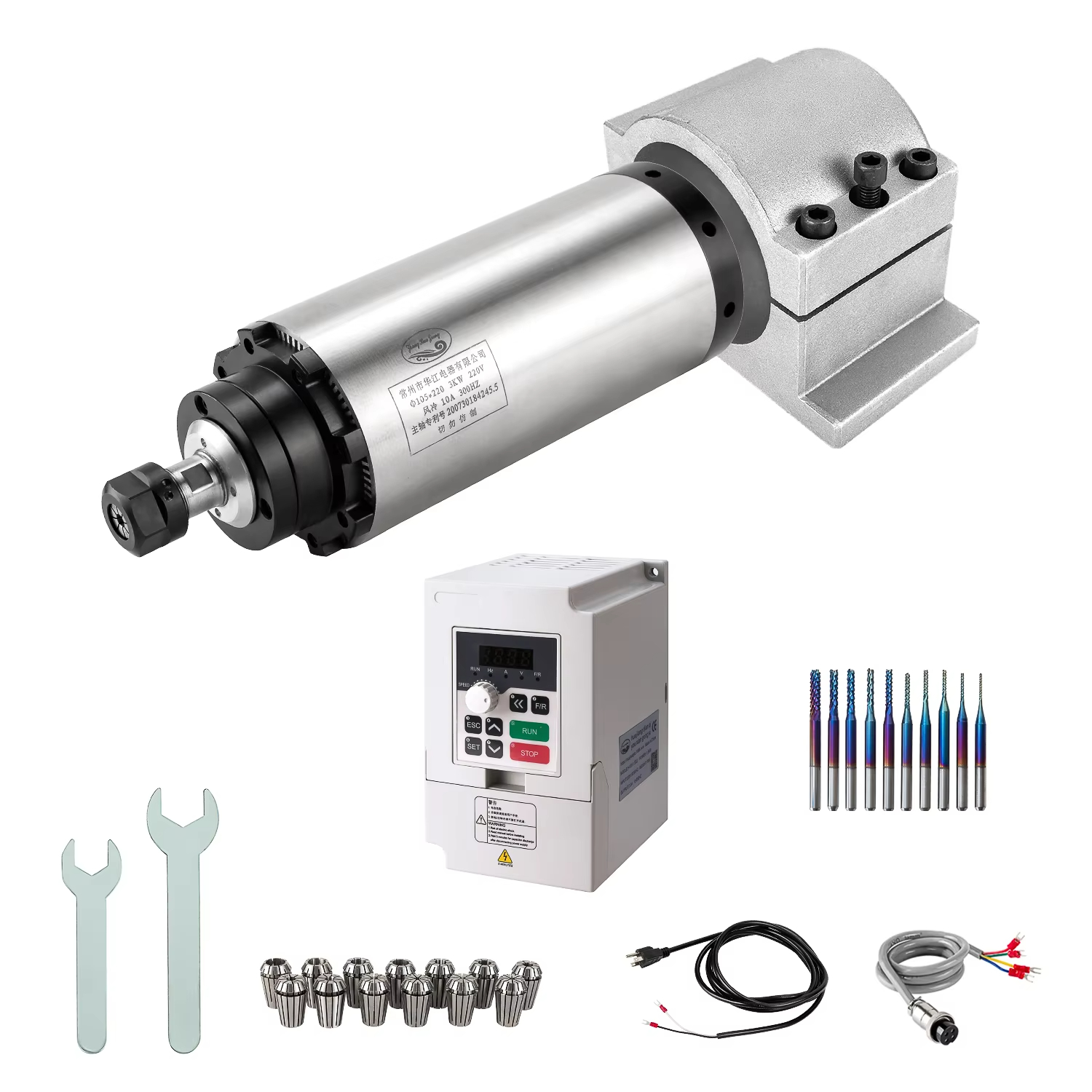

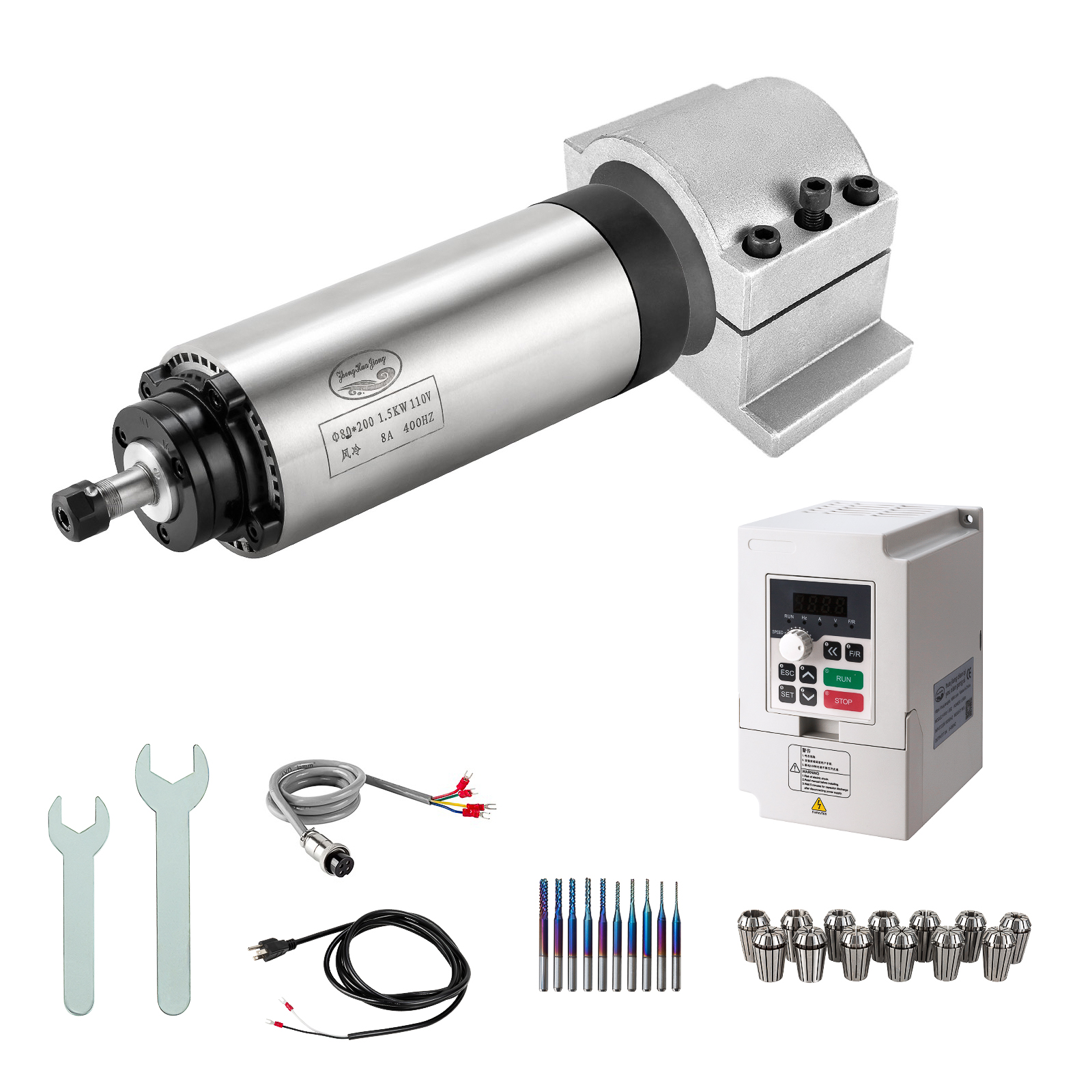

Das 500-W-Spindel-Kit ist eine separate Konfiguration mit geringerer Leistung. Bestätigen Sie den Motor- und Steuerungstyp, anstatt davon auszugehen, dass dasselbe 1,5-kW-AC-VFD-System verwendet wird.
Huajiang gibt an, dass sein Geschäft mit der Herstellung von CNC-Spindelmotoren im Jahr 2000 begann und später auf Antriebe mit variabler Frequenz und CNC-Graviermaschinen ausgeweitet wurde. Die Marke Zhong Hua Jiang wurde 2018 eingeführt.
Das Unternehmen beschreibt die Herstellung und den Export von CNC-Spindelmotoren und zugehörigen Maschinenkomponenten für internationale Kunden. Es wird auch eine Patentreferenz für einen luftgekühlten Spindelmotor mit der Nummer 200730184245.5 zitiert. Käufer können unterstützende Patent- und Produktunterlagen für ihre Kaufunterlagen anfordern.
Kontaktieren Sie den Hersteller der CNC-Spindel
 |
||
| Qualitätskontrolle Inspektionsverfahren und Produktprüfungen vor dem Versand. |
Patentdokumentation Patentinformationen des Herstellers stehen für Anfragen zur Verfügung. |
Herstellererfahrung CNC-Spindelmotoren, VFDs und CNC-Maschinenkomponenten. |
 |
||
| Direktlieferung ab Werk Preis- und Angebotsdetails für professionelle Käufer. |
Technische Unterstützung Unterstützung bei Installations- und Produktkonfigurationsanfragen. |
Exportkoordination Versandvereinbarungen und Auftragsaktualisierungen basierend auf dem vereinbarten Angebot. |
Entdecken Sie kompakte CNC-Fräsformate und größerformatige Maschinen, einschließlich der Produktfamilien 3018, 3020, 3040 und 6090, je nach Arbeitsbereich und Anwendungsanforderungen.
Wählen Sie die Spindeltechnologie je nach Leistungsbedarf, Maschinenmontage, Kühlanforderungen, Arbeitszyklus und Werkzeugausstattung.
Zum Zubehör gehören Steuerungs- und Maschinenkomponenten wie Endschalter, Z-Messtaster, Not-Aus-Geräte und abgeschirmte Kabel für entsprechende CNC-Installationen.
Schrittmotoroptionen dienen der CNC-Positionierung und verwandten Bewegungsanwendungen; Wählen Sie den Nennmotor und Treiber für die erforderliche Maschinenachse aus.
Die hier angezeigte Dokumentation dient als Referenz. Wenn ein Zertifikat, eine Erklärung oder ein spezifisches Dokument zur Marktkonformität erforderlich ist, fordern Sie einen Nachweis an, der für den genauen Motor, VFD und Zielmarkt gilt.
Das angezeigte Kundenfeedback bezieht sich auf CNC-Spindelprodukte von Zhong Hua Jiang; Anwendungsanforderungen und Ergebnisse können je nach Spindelkonfiguration und CNC-Maschine variieren.
Die veröffentlichte Paketliste spezifiziert eine 1,5-kW-Vierkantspindel, einen 1,5-kW-VFD, 13 ER16 Spannzangen, 10 Bohrer, ein Luftfahrtkabel, ein Stromkabel und vier Schraubenschlüssel. Bestätigen Sie mit dem Angebot die genauen Größen und das gelieferte Wechselrichtermodell.
Diese Version verwendet eine ER16 -Spannzangenschnittstelle und hat einen angegebenen Spannzangenbereich von 1–10 mm. ER11 und ER16 Spannzangen sind unterschiedliche Systeme; Überprüfen Sie die Abmessungen des Fräserschafts und die Motorschnittstelle, bevor Sie ein Kit auswählen.
Ja. Das aufgeführte Kit enthält einen 1,5-kW-VFD-Wechselrichter. Bestätigen Sie Eingangsspannung, Modell, Steueranschlüsse und Betriebseinstellungen für Ihre lokale Stromversorgung und CNC-Steuerung.
Die veröffentlichte Arbeitsgeschwindigkeit beträgt 10.000–24.000 U/min. Die Spindel wird als 400-Hz-Hochfrequenzmodell beschrieben und der VFD muss gemäß dem korrekten Typenschild und den Motorspezifikationen konfiguriert werden.
Das Produkt bietet 110-V- und 220-V-Konfigurationen. Diese sollten als Bestelloptionen und nicht als Erlaubnis zum wahllosen Anschluss eines einzelnen Motors oder Frequenzumrichters an eine der beiden Versorgungen betrachtet werden. Bestätigen Sie die bestellte Konfiguration und die Verkabelungsanweisungen.
In der Pakettabelle sind 242 × 90 × 105 mm und 4,3 kg angegeben. In einer separaten Produktspezifikation ist eine etwas andere Gesamtlänge aufgeführt. Besorgen Sie sich daher vor der Bearbeitung einer Montagehalterung die aktuelle Installationszeichnung.
Das Paket enthält 13 ER16 Spannzangen im angegebenen Bereich von 1–10 mm. Die einzelnen Bohrungsabstufungen sind in der Tabelle nicht angegeben; Fordern Sie die genaue Größenaufschlüsselung an, wenn Ihre Werkzeuge bestimmte Durchmesser erfordern.
Die Kit-Liste enthält 10 Bohrer mit der Bezeichnung 0,8–3 mm und 1/8-Zoll-Schaft sowie vier Schraubenschlüssel. Überprüfen Sie die genauen Bitgrößen und Werkzeugtypen in der Auftragsbestätigung.
Dies sind aufgelistete Anwendungen für kompatible CNC-Setups. Die Ergebnisse hängen von der Auswahl des Schneidwerkzeugs, den Vorschüben und Geschwindigkeiten, den Materialeigenschaften, der Staub- oder Spankontrolle und der Maschinensteifigkeit ab.
Als mögliche Anwendung sieht der Lieferant die leichte Weichmetallbearbeitung. Bestätigen Sie die Steifigkeit der CNC-Maschine, geeignete Werkzeuge, Werkstückhalterung, Schnittparameter und den erwarteten Arbeitszyklus für Ihren spezifischen Betrieb.
Es kann integriert werden, wenn der Controller geeignete VFD-Steuersignale bereitstellt und der gewählte Wechselrichter kompatible Steuereingänge bietet. Bestätigen Sie vor dem Kauf die Anforderungen an Spindelstart/-stopp, Geschwindigkeitsregelung, Isolierung und Verkabelung.
Für die Spindelkühlung ist keine externe Wasserkühlpumpe oder ein Kühlmittelbehälter erforderlich. Halten Sie die Luftkanäle des Motors frei und befolgen Sie die Installations- und Wartungsanweisungen.
Der VFD wird als vorprogrammiert beschrieben. Bestätigen Sie die gelieferten Wechselrichterparameter und überprüfen Sie bei der Inbetriebnahme Drehrichtung, Motorspannung, Strom, Frequenz und Schutzeinstellungen.
Ein anschaulicher Vergleich zeigt einen Beispielwert unter 0,005 mm. Fordern Sie für einen bestimmten Kauf die Rundlaufspezifikation sowie die Messmethode, den Standort und die Prüfbedingungen an.
Zhong Hua Jiang heißt Händler, Maschinenbauer und Großhandelskäufer willkommen. Teilen Sie uns Ihre benötigte Spannungskonfiguration, Menge, Bestimmungsort, Verpackung und technische Anforderungen mit, um ein formelles Angebot anzufordern.
Der Hersteller bespricht OEM/ODM-Optionen in Bezug auf Branding, Verpackung, Spannung und andere Anforderungen. Für jedes Projekt sollten technische Machbarkeit, Komponentenoptionen und kommerzielle Bedingungen vereinbart werden.
Der Lieferant gibt an, dass für Standard-Kits kleine Testbestellungen in Betracht gezogen werden können. Die Menge für Sonder- oder Großbestellungen wird je nach gewünschter Konfiguration und Angebot besprochen.
In den veröffentlichten Leitlinien wird für Standardkonfigurationen eine Lieferzeit von etwa 3 bis 7 Werktagen nach Zahlungseingang und für große oder kundenspezifische Bestellungen von 10 bis 20 Tagen angegeben. Hierbei handelt es sich um indikative Produktionszeiträume, nicht um garantierte Ankunftstermine. Bestätigen Sie den aktuellen Zeitplan und die Versandart.
Für Spindel, VFD und verwandte Produkte wird eine 12-monatige Garantie und fortlaufender technischer Support beschrieben. Bestätigen Sie die Abdeckung, Ausschlüsse, Serviceverfahren und Ersatzbedingungen im endgültigen Kaufvertrag.
Geben Sie die 110-V- oder 220-V-Versorgung, das CNC-Steuerungsmodell, die erforderlichen ER16 Spannzangengrößen, die Maschinenmontagezeichnung, die Zielmaterialien, die Menge, das Versandland und alle OEM-Verpackungsanforderungen an. Diese Details helfen bei der Identifizierung einer geeigneten Kit-Konfiguration.
