እዚህ ነህ ቤት ፡ » ምርቶች » ስቴፐር ሞተር ፕሮጀክቶች NEMA 20 Stepper Motor High Torque 1.8° ባለ2-ደረጃ ድብልቅ ስቴፐር ለCNC፣ 3D አታሚ፣ ሮቦቲክስ፣ አውቶሜሽን፣ DIY

NEMA 20 Stepper Motor High Torque 1.8° ባለ2-ደረጃ ድብልቅ ስቴፐር ለCNC፣ 3D አታሚ፣ ሮቦቲክስ፣ አውቶሜሽን፣ DIY ፕሮጀክቶች

አጋራ ለ፡

NEMA 20 Stepper Motor High Torque 1.8° ባለ2-ደረጃ ድብልቅ ስቴፐር ለCNC፣ 3D አታሚ፣ ሮቦቲክስ፣ አውቶሜሽን፣ DIY ፕሮጀክቶች

በሰፊ አውቶሜሽን እና DIY አፕሊኬሽኖች ውስጥ ለከፍተኛ አፈጻጸም የተነደፈ በNEMA 20 Stepper Motor ትክክለኛ የእንቅስቃሴ ቁጥጥርን ያሳኩ።

ሞዴል፡
8HS4406
የምርት ስም፡
Zhong Hua Jiang
ቮልቴጅ፡
3.3 ቪ
ክብደት፡
50ጂ
የአሁኑ፡
0.6 ኤ
ርዝመት፡
60 ሚሜ

ተገኝነት፡-



ጥያቄ ወደ ቅርጫት አክል

የምርት መግለጫ

01 አጠቃላይ መግለጫ

8HS4406 (1) -1

ንጥል	ዝርዝሮች
የደረጃዎች ብዛት	2
ደረጃ መልአክ	1.8°±5%
ደረጃ የተሰጠው ቮልቴጅ	3.3 ቪ
ደረጃ የተሰጠው የአሁኑ	0.6 ኤ
መቋቋም	5.5 ኦኤም ± 10% በ 20 ° ሴ
መነሳሳት።	2.3 ሜኸ ± 20% በ 1 kHz ፣ 1Vrms
Torque በመያዝ	ከ0.026 Nm/MIN በላይ
Detent Torque	ከ 0.5 N.cm/Max በታች
Rotor Inertia	4.5 g.cm²
የሊድ ዘይቤ	AWG26 UL1061
የኢንሱሌሽን ክፍል	ክፍል ለ
የዲኤሌክትሪክ ጥንካሬ	500V AC 1 ደቂቃ/ደቂቃ
የኢንሱሌሽን መቋቋም	ከ100MΩ/MIN በላይ።
የሚፈቀደው የግፊት ጭነት	2N
የሚፈቀደው ራዲያል ጭነት	20N (የዘንግ ጫፍ/በዘንግ ጫፍ ላይ)

02 የኤሌክትሪክ ዝርዝር

ሞዴል ቁጥር.	ደረጃ መልአክ	የሞተር ርዝመት	ቮልቴጅ	የአሁኑ	መቋቋም	መነሳሳት።	Torque በመያዝ	ንቃተ ህሊና ማጣት	ክብደት
	(°)	(ኤል) ሚሜ	ቪ	ሀ	Ω	ኤምኤች	mN.ም	g.cm²	ጂ
8HS4406	1.8	60	3.3	0.6	5.5	2.3	26	4.5	50

ከላይ ለተወካይ ምርቶች ብቻ, ልዩ ጥያቄ ያላቸው ምርቶች በደንበኛው ጥያቄ መሰረት ሊደረጉ ይችላሉ.

የኢንሱሌሽን ደረጃ

የኢንሱሌሽን ደረጃ	የኢንሱሌሽን ቮልቴጅ	የኢንሱሌሽን መቋቋም
ክፍል B	500V AC 1 ደቂቃ	ከ100 MΩ በላይ
ክፍል ኤፍ	500V AC 1 ደቂቃ	ከ100 MΩ በላይ

የኢንሱሌሽን ደረጃ፡

የኤሌትሪክ ሞተር መከላከያ ደረጃ የሚያመለክተው ጥቅም ላይ የሚውለውን የሙቀት መከላከያ ደረጃን ነው, ይህም በ A 、E 、B 、F እና H የተከፋፈለ ነው . የሚፈቀደው የሙቀት መጨመር የኤሌክትሪክ ሞተር ሙቀት ከአካባቢው የሙቀት መጠን ጋር ሲነፃፀር የሚጨምርበትን ገደብ ያመለክታል.

የሙቀት መከላከያ ክፍል	ደረጃ	ኢ ደረጃ	ቢ ደረጃ	ኤፍ ደረጃ	H ደረጃ
የሚፈቀደው ከፍተኛ ሙቀት (℃)	105	120	130	155	180
ጠመዝማዛ የሙቀት መጨመር ገደብ (K)	60	75	80	100	125
የአፈጻጸም ማጣቀሻ ሙቀት (℃)	80	95	100	120	145

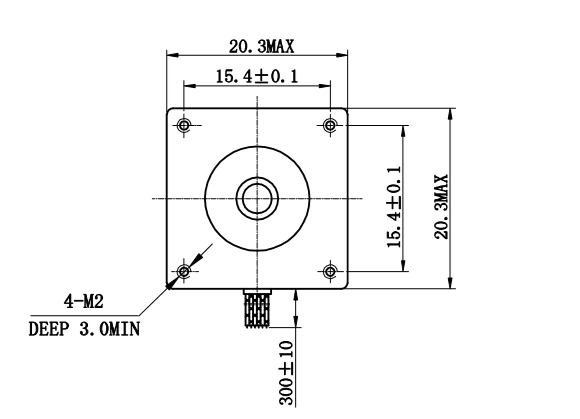

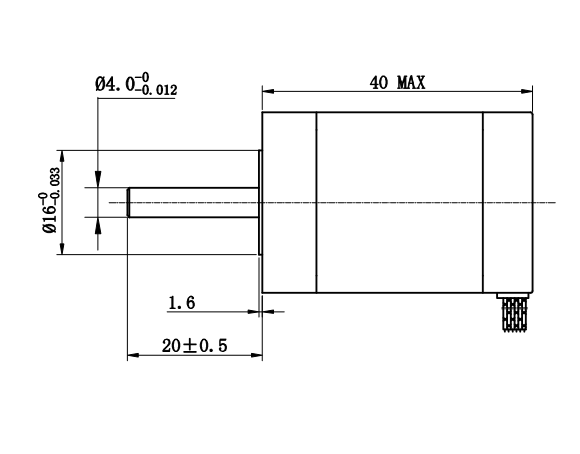

03 ልኬት

ሽቦ ዲያግራም

የደስታ ቅደም ተከተል

04 የቴክኖሎጂ ሁኔታዎች

የእርምጃ አንግል ትክክለኛነት	± 5%
የመቋቋም ትክክለኛነት	± 10%
የኢንደክሽን ትክክለኛነት	± 20%
የሙቀት መጨመር	ከፍተኛው 80°C
የአካባቢ ሙቀት	-20 ° ሴ ~ + 50 ° ሴ
የኢንሱሌሽን መቋቋም	100MΩ ደቂቃ 500V ዲሲ
የዲኤሌክትሪክ ጥንካሬ	500V AC 1 ደቂቃ
የሚፈቀደው ራዲያል ጭነት	20N
የሚፈቀደው የግፊት ጭነት	2N
