23HS8440-23
Zhong Hua Jiang
2.4 V
4A
76 mm

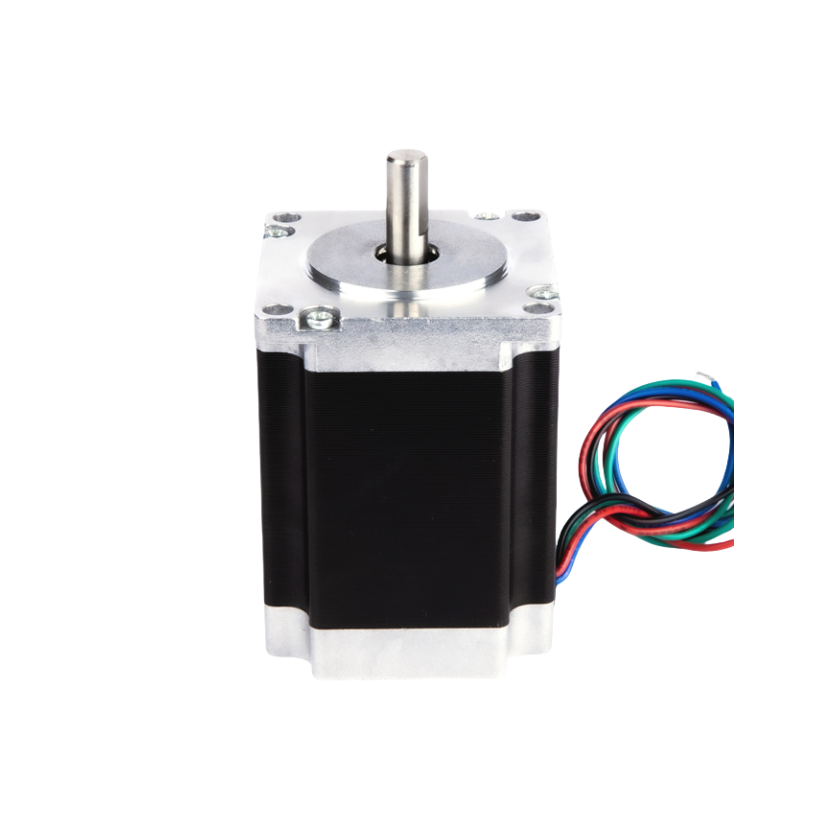

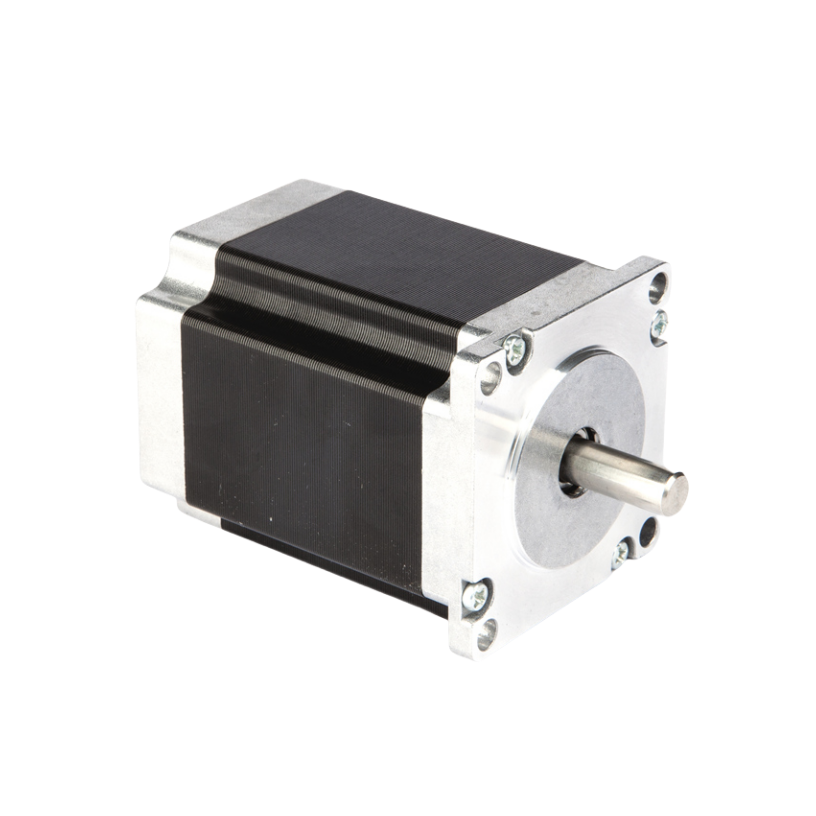

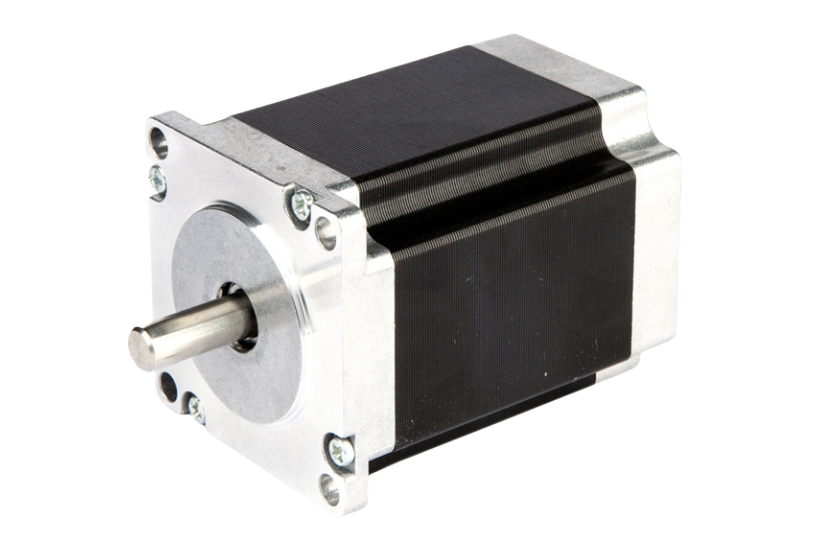

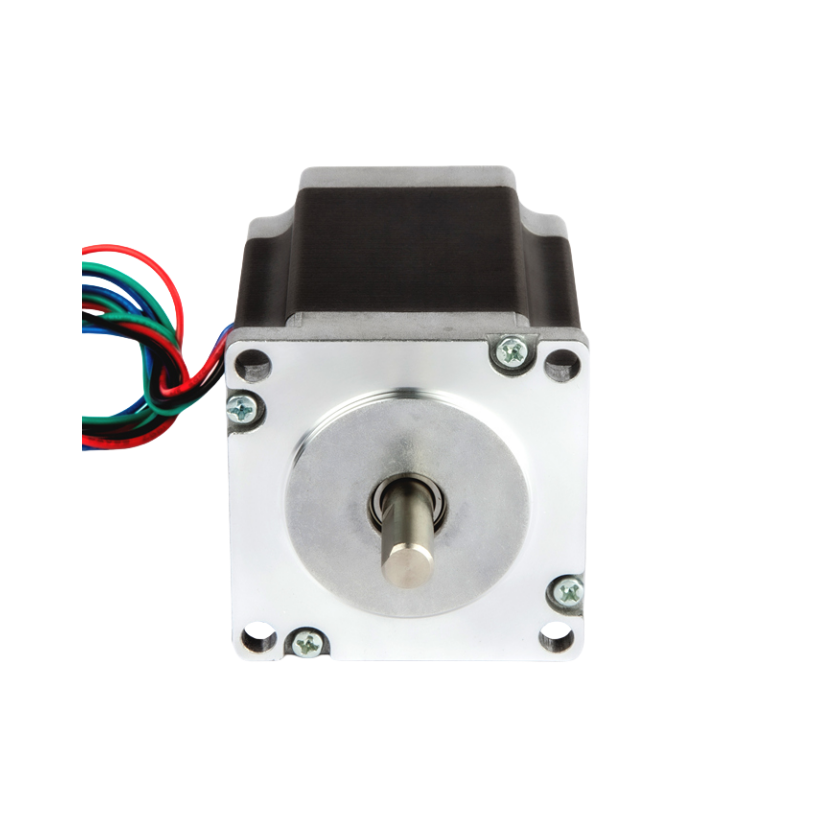

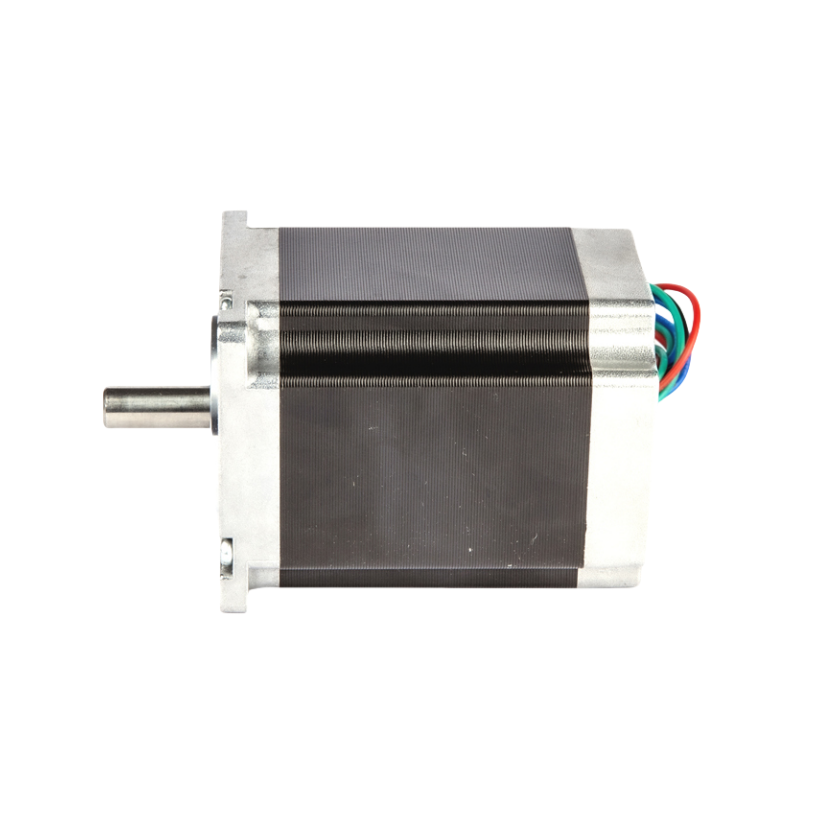

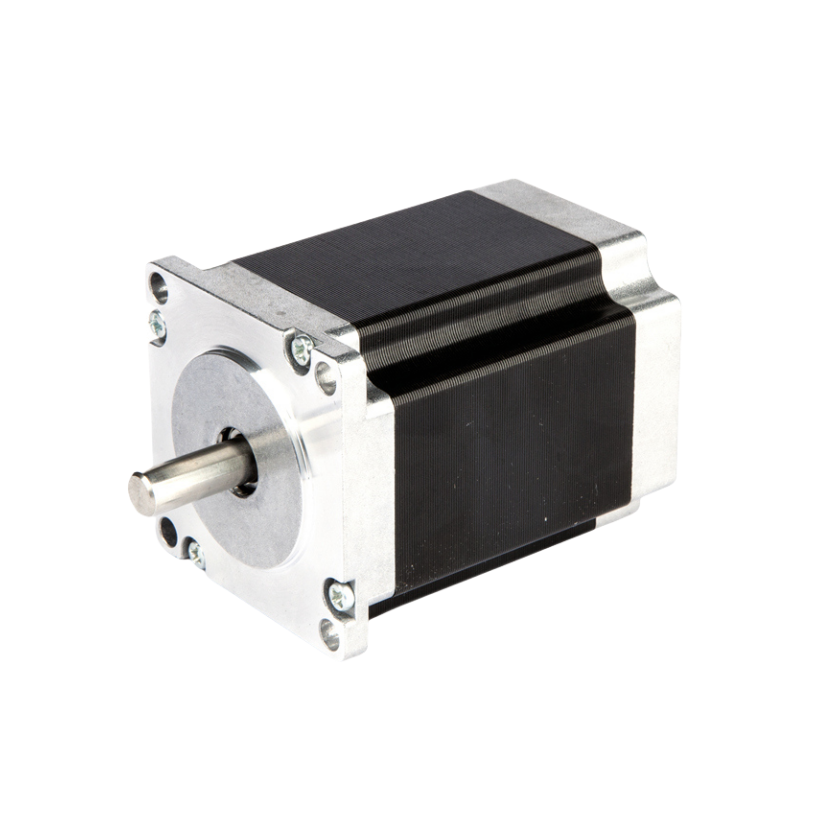

Zhong Hua Jiang 23HS8440-23 është një motor hibrid dyfazor stepper NEMA 23 57 mm për pozicionimin industrial CNC dhe sistemet e automatizuara të lëvizjes. Informacioni i publikuar i modelit specifikon një kënd me hap të plotë 1,8°, tension fazor të vlerësuar 2,4 V, rrymë fazore të vlerësuar 4,0 A dhe gjatësi motori 76 mm . Çift rrotullimi i tij mbajtës i listuar është rreth 1,9 N·m ; konfirmoni karakteristikën e miratuar të shpejtësisë së rrotullimit për boshtin e synuar përpara zgjedhjes përfundimtare.
Korniza 57 mm zakonisht klasifikohet si NEMA 23 . Termi 'motor stepper 57' i referohet madhësisë së përafërt metrike të kornizës dhe nuk duhet të ngatërrohet me një standard të veçantë të kornizës NEMA 57. Përshtatja mekanike duhet të kontrollohet me vizatimin dimensional të dhënë.
| e artikullit | Specifikimet |
|---|---|
| Numri i Fazave | 2 |
| Këndi i hapit | 1,8° (saktësia e listuar ±5%) |
| Tensioni i vlerësuar | 2.4 V |
| Rryma e vlerësuar | 4.0A |
| Rezistenca | 0,6 Ω ±10% në 20°C |
| Induktiviteti | 2,2 mH ±20% në 1 kHz, 1 Vrms |
| Mbajtja e çift rrotullues | Mbi 1,9 N·m (siç është publikuar) |
| Çift rrotullues ndalues | Nën 6,0 N·cm (siç është publikuar) |
| Inercia e rotorit | 480 g.cm² |
| Stili i Plumbit | AWG22 UL1007 |
| Klasa e izolimit | Klasa B |
| Forca dielektrike | 500V AC për 1 minutë |
| Rezistenca e izolimit | Mbi 100 MΩ (siç është publikuar) |
| Ngarkesa e lejueshme e shtytjes | 15N |
| Ngarkesa radiale e lejuar | 75 N në fund të boshtit |
Specifikimi i përgjithshëm liston mbajtjen e çift rrotullues si më lart 1,9 N·m. Çift rrotullimi i mbajtjes matet në kushte të caktuara të energjisë; nuk është një garanci e vazhdueshme e rrotullimit.
Çmimi i kërkesës dhe specifikimet 23HS8440-23
Për krahasimin OEM, përdorni të dhënat elektrike të listuara nga prodhuesi për modelin 23HS8440-23 . Vlera nominale 2.4V përshkruan mbështjelljen e motorit me rrymë nominale, jo një kërkesë fikse hyrëse për një shtytës hapësinor. Zgjidhni një drejtues dyfazor të rregulluar me rrymë dhe vendosni rrymën e tij sipas dokumentacionit të motorit dhe drejtuesit.
| Modeli Nr. | Këndi i hapit | Gjatësia e motorit Tensioni | i | rrymës | Rezistenca | e induktivitetit | Mbajtja e rrotullimit të inercisë | Stili | i plumbit |
|---|---|---|---|---|---|---|---|---|---|
| (°) | (L) mm | V | A | Ω | mH | N·m | g.cm² | # | |
| 23HS8440-23 | 1.8 | 76 | 2.4 | 4.0 | 0.6 | 2.2 | 1.9 | 480 | AWG26 1061 |
Detajet e telit të plumbit në informacionin teknik të dhënë përfshijnë AWG26 1061 dhe AWG22 UL1007 . Blerësit duhet të verifikojnë matësin aktual të plumbit, përcaktimin e izolimit, ngjyrat e telit, lidhësin dhe gjatësinë e kabllit ndaj një vizatimi të miratuar përpara prokurimit ose montimit.
Futja nominale e çift rrotullimit të mbajtjes është 1.9 N·m . Për pranimin e dizajnit dhe burimin e zëvendësimit, kërkoni fletën e të dhënave të motorit të lëshuar nga prodhuesi dhe informacionin e shpejtësisë së çift rrotullues për këtë model të saktë.
| Niveli i izolimit | Tensioni i izolimit | Rezistenca e izolimit |
|---|---|---|
| Klasa B | 500V AC 1 Minut | Mbi 100 MΩ |
| Klasa F | 500V AC 1 Minut | Mbi 100 MΩ |
23HS8440-23 është renditur me izolim të klasës B. Klasa F tregohet për krahasim të përgjithshëm. Një klasë e ndryshme izolimi nuk duhet të supozohet për 23HS8440-23 pa një specifikim të konfirmuar specifik për modelin.
Sistemet e izolimit kategorizohen sipas qëndrueshmërisë termike. Grafiku i mëposhtëm i publikuar ofrohet për interpretimin e përcaktimeve standarde të klasave A, E, B, F dhe H; kjo nuk do të thotë që çdo klasë izolimi ofrohet për këtë model të veçantë.
| Klasa e temperaturës së izolimit | A Niveli | E Niveli | B Niveli | F Niveli | H Niveli |
|---|---|---|---|---|---|
| Temperatura maksimale e lejuar (℃) | 105 | 120 | 130 | 155 | 180 |
| Kufiri i rritjes së temperaturës së mbështjelljes (K) | 60 | 75 | 80 | 100 | 125 |
| Temperatura e referencës së performancës (℃) | 80 | 95 | 100 | 120 | 145 |
Pyetni për mbështjelljet e motorit dhe përputhjen e drejtuesit

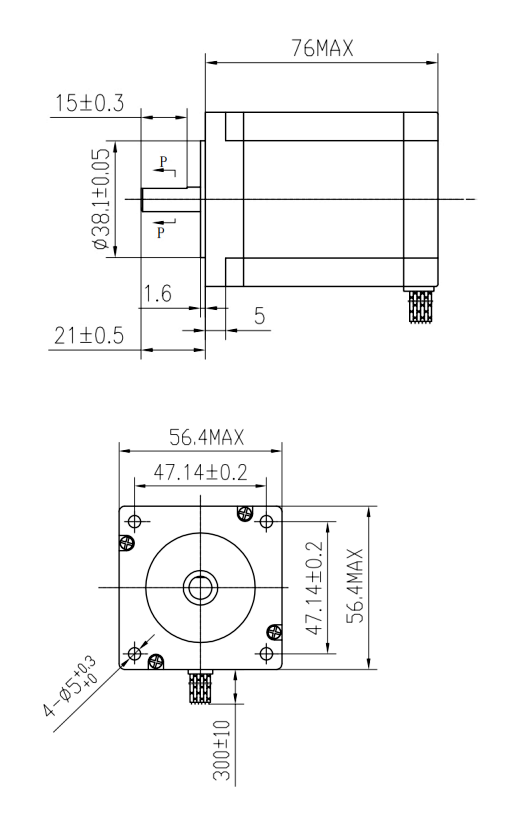

Lista e produkteve thotë një gjatësi motori 76 mm për modelin 23HS8440-23. Rishikoni modelin e vrimës së montimit, diametrin e pilotit, gjatësinë e boshtit, diametrin e boshtit dhe mbështjellësin e përgjithshëm në vizatimin e dimensionit përpara se të specifikoni një kllapë montimi, bashkim ose montim zëvendësues.
Diagrami i mësipërm ofron një referencë lidhjeje. Identifikoni dy çiftet e spirales duke përdorur grafikun e miratuar të ngjyrave të plumbit ose testimin e vazhdimësisë përpara se të lidhni një drejtues. Mos e përcaktoni polaritetin e mbështjelljes vetëm nga ngjyrat e imazhit pa konfirmuar konfigurimin e motorit të dhënë.
Diagrami i sekuencës së ngacmimit ilustron logjikën e drejtimit dyfazor. Microstepping aktual dhe rregullimi aktual trajtohen nga drejtuesi i përzgjedhur i hapës; drejtimi, hyrja e pulsit dhe instalimet elektrike fazore duhet të përputhen me konfigurimin e kontrolluesit dhe drejtuesit.
Kërkoni detaje për vizatimin e dimensioneve dhe instalime elektrike
| Saktësia e këndit të hapit | ±5% |
|---|---|
| Saktësia e rezistencës | ±10% |
| Saktësia e induktivitetit | ±20% |
| Rritja e temperaturës | 80°C Max. |
| Temperatura e Ambientit | -20°C~+50°C |
| Rezistenca e izolimit | 100MΩ Minim 500V DC |
| Forca dielektrike | 500V AC 1 Minut |
| Ngarkesa radiale e lejuar | 75N |
| Ngarkesa e lejueshme e shtytjes | 15N |
Zgjidhni një shtytës bipolar dyfazor hapësor me një vlerësim të përshtatshëm të rrymës dhe një tension furnizimi brenda intervalit të lejuar të prodhuesit të drejtuesit . Një tension i mbështjelljes prej 2.4 V nuk është i njëjtë me tensionin e autobusit DC të përdorur nga një drejtues helikopteri me kufizim të rrymës. Përputhni cilësimet aktuale, lidhjen e spirales, kushtet termike dhe kufijtë e furnizimit me sistemin e plotë të lëvizjes së motorit.
Çift rrotullues mbajtës përshkruan rezistencën statike të boshtit ndërsa motori është i aktivizuar në kushte të caktuara. Çift rrotullimi i disponueshëm zakonisht ndryshon me shpejtësinë, cilësimet aktuale, tensionin e autobusit, induktivitetin e mbështjelljes dhe inercinë e ngarkesës. Për akset CNC me shpejtësi të lartë, verifikoni kurbën e rrotullimit të shpejtësisë dhe lejoni një diferencë inxhinierike për nxitimin dhe forcat e jashtme.
Ky motor hibrid stepper 57 mm mund të vlerësohet për akset e pozicionimit të routerit CNC, sistemet e automatizuara të furnizimit, mekanizmat e indeksimit, pajisjet e paketimit dhe asambletë e tjera me lëvizje të kontrolluar. Përshtatshmëria varet nga çift rrotullimi i ngarkesës, shpejtësia, cikli i punës, montimi, temperatura e mjedisit dhe integrimi i drejtuesit.
Për një kuotim të saktë, specifikoni sasinë e kërkuar, aplikimin, shpejtësinë e funksionimit, profilin e ngarkesës, dimensionet e montimit, modelin e boshtit, llojin e plumbit ose lidhësit, informacionin e drejtuesit dhe tregun e destinacionit. Konfirmoni çdo dokumentacion specifik të projektit ose kërkesë të pajtueshmërisë për konfigurimin e saktë të motorit.
Kërkoni një ofertë OEM Stepper Motor
Huajiang filloi prodhimin e motorëve me gisht me gdhendje CNC 2000 dhe më vonë i zgjeroi aktivitetet e tij në disqet me frekuencë të ndryshueshme (VFD) dhe pajisje gdhendjeje. Marka Zhong Hua Jiang u krijua 2018 për t'i shërbyer tregut më të gjerë të kompanisë.
Kompania gjithashtu referon një patentë të regjistruar në lidhje me gamën e saj të motorëve me bosht me ftohje me ajër, Patenta Nr 200730184245.5. Kjo patentë i përket asaj familje produkti të boshtit dhe nuk duhet të interpretohet si një patentë që mbulon këtë motor stepper.
Për burimin e motorit dhe vlerësimin e projektit, blerësit mund të diskutojnë specifikimet teknike, përshtatjen e zëvendësimit dhe kërkesat e blerjes me ekipin e shitjeve.
| Sigurimi i cilësisë Performanca e cilësisë së lartë Kontroll i rreptë i cilësisë | Patentat dhe certifikatat Disa patenta për motorët me bosht me ftohje me ajër | Vlera shtesë e markës Vlera e markës e njohur shumë nga tregu |
| Çmimi i arsyeshëm Shitjet direkte në fabrikë Performancë me kosto të lartë | Shërbimi me kohë të plotë Mbështetje teknike profesionale Shërbim i afërt dhe i shpejtë ndaj klientit | Dorëzimi i shpejtë dhe i besueshëm Sistemi i dërgimit të shpejtë dhe efikas Gjurmimi dhe përditësimet në kohë reale |
Zhong Hua Jiang furnizon pajisje dhe komponentë për aplikimet e makinerive CNC, me informacionin e produktit të krijuar për të mbështetur zgjedhjen inxhinierike, shërbimin dhe diskutimet e blerjeve.
Historia e prodhimit të kompanisë daton në vitin 2000. Për porositë 23HS8440-23, kërkoni vizatimet e modelit aktual, specifikimet e gjurmueshme dhe detajet e kuotave të përshtatshme për aplikimin industrial të synuar.
Kontaktoni me Shitjet Zhong Hua Jiang
Dokumentacioni i kompanisë është paraqitur më lart. Për miratim inxhinierik ose prokurimi, kontrolloni organizatën, qëllimin dhe vlefshmërinë e lëshimit të çdo certifikate kundrejt dokumentit aktual. Kërkoni regjistrime të zbatueshme posaçërisht për motorin ose porosinë e blerjes kur kërkohet.
Është një motor me kornizë 57 mm i përshkruar përgjithësisht nga kategoria e kornizave NEMA 23. Etiketa '57' i referohet një madhësie të përafërt metrike të fytyrës; përdorni dimensionet aktuale të montimit për këmbyeshmërinë.
Specifikimi i publikuar i motorit liston 2.4V si fazën e tij të vlerësuar ose tensionin e mbështjelljes. Kjo nuk duhet të ngatërrohet me një vlerësim të dredha-dredha 24 V ose të trajtohet si furnizimi i kërkuar DC i shtytësit stepper.
Rryma e listuar e fazës është 4.0A dhe rezistenca fazore është 0.6 Ω ±10% në 20°C.
Këndi i tij nominal i hapit të plotë është 1.8°, ekuivalent me 200 hapa të plotë për rrotullim mekanik përpara hapjes së vogël.
Çift rrotullimi mbajtës i publikuar është rreth 1.9 N·m. Konfirmoni kushtet e provës specifike për modelin; çift rrotullimi mbajtës nuk duhet të përdoret si një shifër rrotulluese e rrotullimit.
Tabela elektrike specifike për produktin identifikon një gjatësi motori 76 mm. Kontrolloni vizatimin e dimensionit për zarfin total të instaluar duke përfshirë boshtin dhe instalimet elektrike.
Përdorni një drejtues dyfazor, të rregulluar me rrymë që mbështet rrymën e kërkuar të fazës së motorit 4,0A, duke marrë parasysh konventat e përcaktimit të rrymës së drejtuesit dhe temperaturën e funksionimit. Modeli i drejtuesit duhet të verifikohet për aplikimin.
Një makinë hapëse e konfiguruar siç duhet me rrymë të kufizuar mund të përdorë një tension më të lartë të autobusit DC, në varësi të specifikimeve të drejtuesit dhe motorit. Mos lidhni një furnizim me tension më të lartë drejtpërdrejt në mbështjellje pa rregullim aktual.
Induktanca e listuar e fazës është 2.2mH ±20%, e matur në 1kHz dhe 1Vrms. Induktiviteti është një hyrje për vlerësimin e performancës së shpejtësisë së lartë me një drejtues të caktuar.
Mund të vlerësohet për sistemet e pozicionimit CNC ku madhësia e kornizës, çift rrotullimi, nxitimi, bashkimi mekanik dhe drejtuesi përputhen me kërkesat e boshtit. Verifikoni kurbën e rrotullimit të shpejtësisë në kushtet e parashikuara.
Kategoria nominale e kornizës është NEMA 23, por pozicionet e vrimës së montimit, përshtatja e pilotit, gjeometria e boshtit dhe mbështjellja e trupit duhet të përputhen me vizatimin aktual inxhinierik.
Referencat e informacionit teknik emërtimet e plumbit AWG22 UL1007 dhe AWG26 1061. Konfirmoni konstruksionin e kabllit për konfigurimin e porositur, së bashku me llojin e lidhësit dhe pinout.
Përdorni diagramin e miratuar të instalimeve elektrike ose matni vazhdimësinë midis përçuesve. Mos i aktivizoni telat bazuar vetëm në supozimet për ngjyrën ose sekuencën.
Specifikimi i përgjithshëm liston klasën B. Grafiku i veçantë i izolimit krahason disa klasa termike dhe nuk përcakton se të gjitha ato variante janë të disponueshme për këtë model.
Tabela e kushteve teknike tregon një diapazon të ambientit nga -20°C në +50°C dhe një shifër të rritjes së temperaturës prej 80°C maksimale. Konfirmoni konfigurimin e provës dhe rregullimin praktik të ftohjes për ciklin tuaj të punës.
Ngarkesa e lejueshme e shtytjes renditet si 15N dhe ngarkesa radiale si 75N në fundin e boshtit. Verifikoni kushtet e matjes dhe çdo ngarkesë anësore të rripit, ingranazhit ose vidhos së plumbit përpara miratimit të projektimit.
Aplikacionet e mundshme përfshijnë pozicionimin robotik, tabelat e indeksimit dhe akset e automatizimit, që i nënshtrohen çift rrotullimit të verifikuar, shpejtësisë, inercisë së ngarkesës, rezonancës dhe pajtueshmërisë së drejtuesit.
Jepni modelin 23HS8440-23, sasinë e planifikuar, përdorimin e pajisjeve, kërkesat e shpejtësisë dhe ngarkesës, specifikimet e boshtit dhe montimit, konfigurimin e plumbit, modelin e drejtuesit dhe nevojat e dokumentacionit të aplikueshëm.
Kërkoni dokumentacionin aktual të kërkuar për projektin tuaj dhe verifikoni që shtrirja e certifikatës dhe rishikimi i vizatimit përputhen me motorin aktual të dhënë.
Dërgoni sasinë tuaj të synuar, vendin e destinacionit, kërkesat e paketimit ose etiketimit dhe detajet e aplikimit duke përdorur faqen e kontaktit. Ekipi i shitjeve mund të shqyrtojë specifikimet dhe kërkesën për kuotim.
