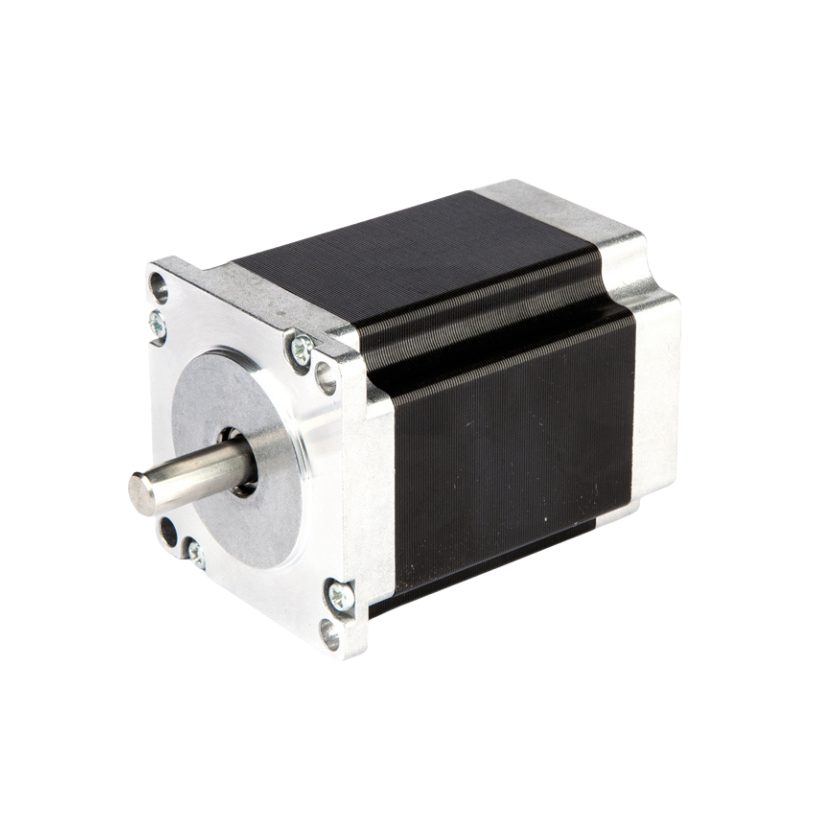

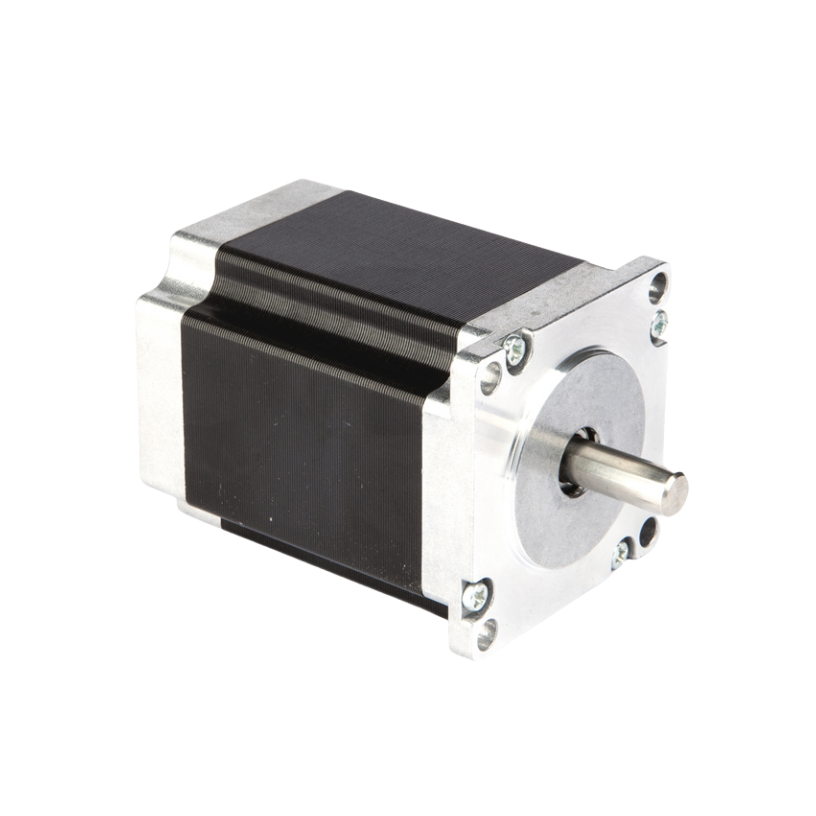

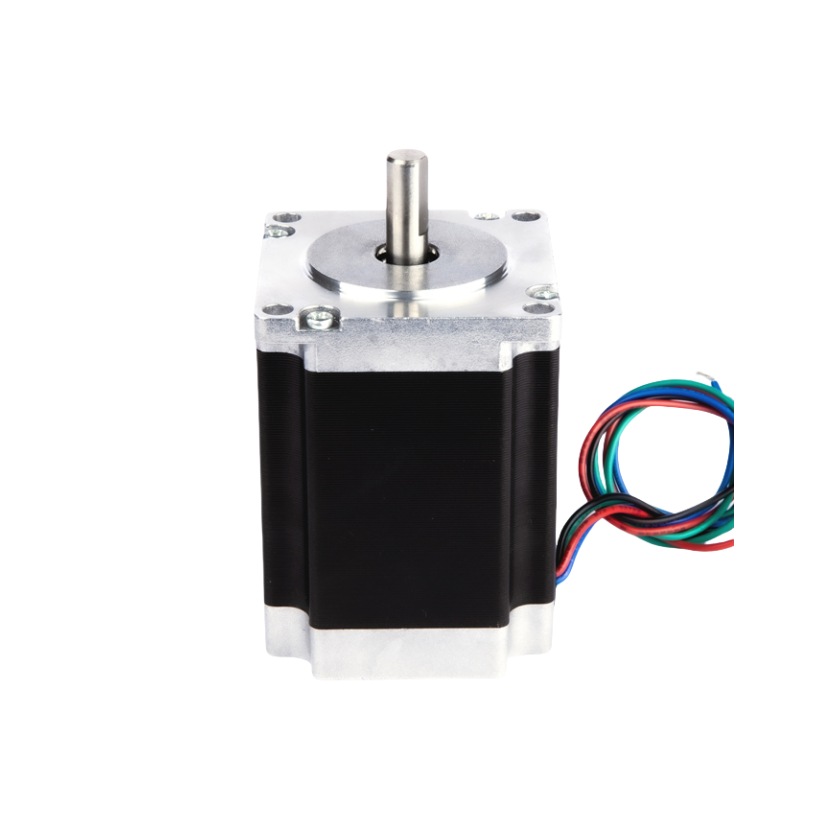

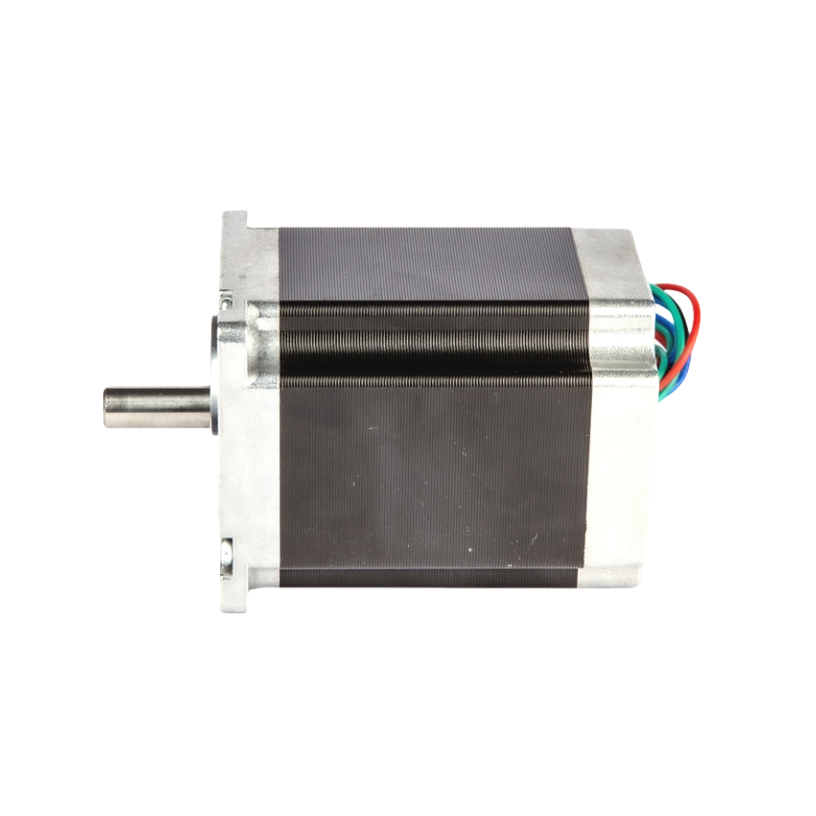

23HS9440-26
Zhong Hua Jiang
3.48 V
4A
84 mm
Zhong Hua Jiang 23HS9440-26 është një motor hibrid dyfazor stepper me kornizë 57 mm (NEMA 23) me një kënd hapësire të plotë 1,8°. Të dhënat e publikuara të mbështjelljes listojnë tensionin nominal të fazës 3,48 V, rrymën fazore 4A dhe një vlerë të përgjithshme të çift rrotullimit mbajtës të tabelës mbi 2,4 N·m, subjekt i konfirmimit të njësive të çift rrotullimit konfliktual. Është menduar për inxhinierët, ndërtuesit e makinerive dhe blerësit industrialë që zgjedhin komponentët e kontrollit të lëvizjes për akset CNC, pozicionimin e automatizuar dhe integrimin e pajisjeve.
Termi motor stepper 57 mm përshkruan madhësinë e kornizës metrike që zakonisht lidhet me NEMA 23. Një listë e katalogut që përdor 'NEMA 57' nuk duhet të interpretohet si një standard i veçantë i verifikuar i kornizës NEMA për këtë produkt. Referojuni vizatimit të saktë të motorit dhe numrit të pjesës kur përputhen vrimat e montimit, dimensionet e boshtit dhe pajisjet ekzistuese.

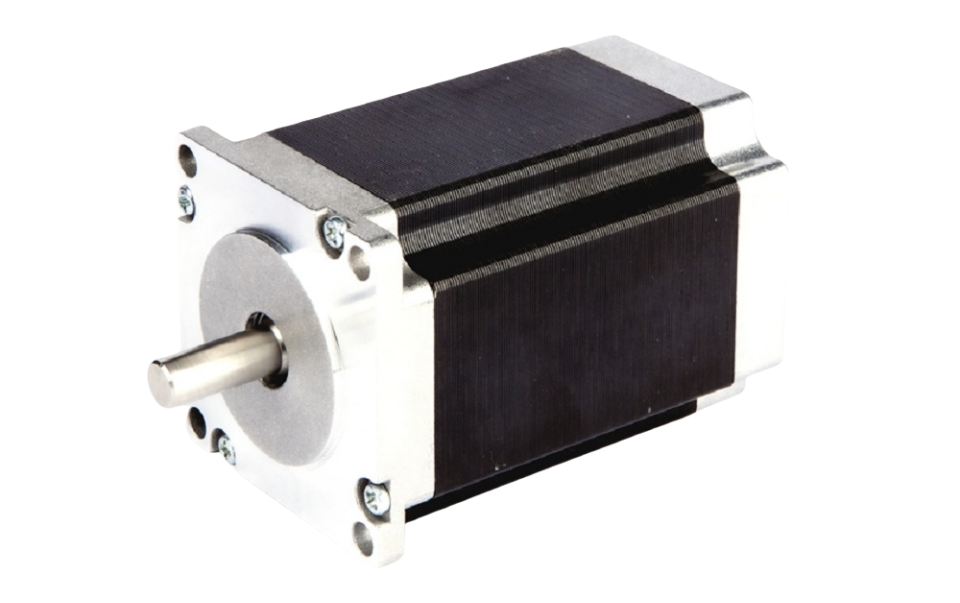

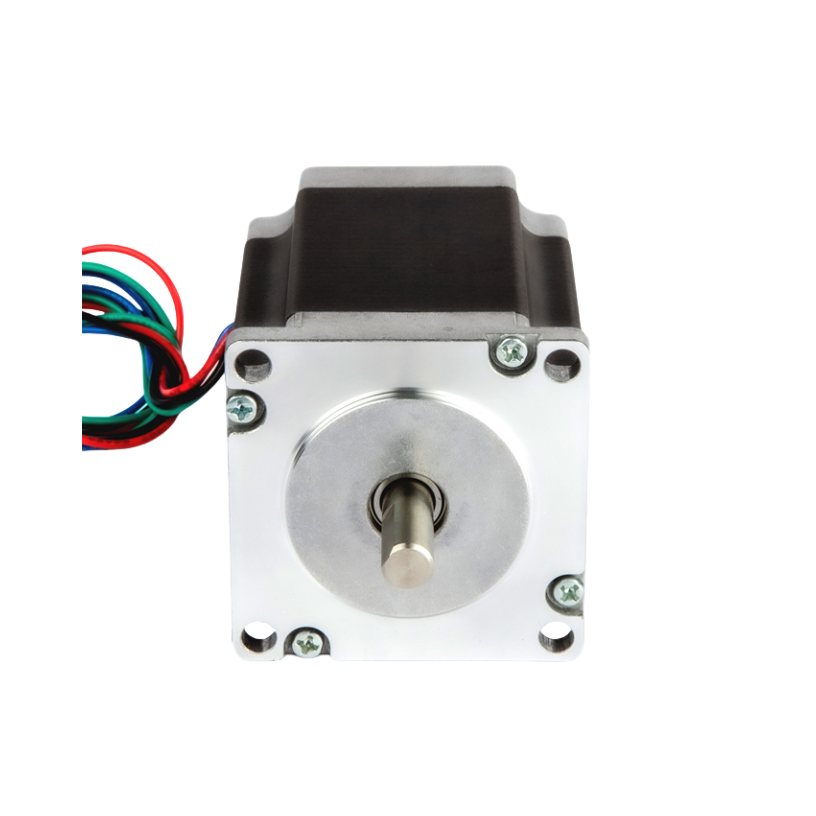

Fotografi përfaqësuese e motorit stepper. Verifikoni pamjen dhe vizatimin e montimit të modelit 23HS9440-26 përpara integrimit.
Specifikimet e përgjithshme të publikuara për 23HS9440-26:
| e artikullit | Specifikimet |
|---|---|
| Numri i Fazave | 2 |
| Këndi i hapit | 1,8°±5% |
| Tensioni i vlerësuar i fazës | 3.48 V |
| Rryma e vlerësuar | 4.0A |
| Rezistenca e Fazës | 0,87 ohm±10% NË 20°C |
| Induktiviteti | 3,1 mH±20% në 1kHz, 1Vrms |
| Mbajtja e çift rrotullues | Mbi 2,4 Nm/MIN |
| Çift rrotullues ndalues | Nën 7.0 N.cm/Maks |
| Inercia e rotorit | 530 g.cm² |
| Stili i Plumbit | AWG22 UL1007 (shih shënimin e telit të plumbit) |
| Klasa e izolimit | KLASA B |
| Forca dielektrike | 500V AC, 1 minutë |
| Rezistenca e izolimit | Mbi 100 MΩ |
| Ngarkesa e lejueshme e shtytjes | 15N |
| Ngarkesa radiale e lejuar | 75 N (në fundin e boshtit) |
Shifra 3,48 V është tensioni nominal i mbështjelljes së fazës në rrymën e vlerësuar të fazës, jo domosdoshmërisht tensioni i jashtëm i furnizimit me energji DC për drejtuesin e hapës . Cilësimet e tensionit dhe kufirit të rrymës duhet të zgjidhen nga specifikimet e zgjedhura të drejtuesit dhe të dhënat e motorit.
Merr çmimet e motorit stepper NEMA 23
Për vlerësimin e projektit, përputhni numrin e plotë të pjesës 23HS9440-26 me gjatësinë e motorit, rrymën e fazës, rezistencën e dredha-dredha dhe kurbën e kërkuar të rrotullimit të shpejtësisë. Çift rrotullimi statik i mbajtjes nuk tregon çift rrotullues të disponueshëm në të gjithë diapazonin e shpejtësisë së funksionimit të motorit.
| Modeli Nr. | Këndi i hapit | Gjatësia e motorit Tensioni | i | rrymës | Rezistenca | e induktivitetit | Mbajtja e rrotullimit të inercisë | Stili | i plumbit |
|---|---|---|---|---|---|---|---|---|---|
| (°) | (L)mm | V | A | Ω | mH | mN·m | g.cm² | # | |
| 23HS9440-26 | 1.8 | 84 | 3.48 | 4.0 | 0.87 | 3.1 | 2.4 | 530 | AWG26 1061 (shih shënimin me tela plumbi) |
Tabela e përgjithshme liston mbajtjen e çift rrotullues si më lart 2.4 N·m , ndërsa tabela e modelit tregon të njëjtën vlerë numerike nën një titull mN·m . Këto njësi nuk janë të këmbyeshme. Konfirmoni njësinë e miratuar të çift rrotullimit, kushtet e matjes dhe kurbën e plotë të rrotullimit të shpejtësisë për 23HS9440-26 përpara zgjedhjes së motorit. Dy tabelat burimore listojnë gjithashtu AWG22 UL1007 dhe AWG26 1061 për telat e plumbit; verifikoni llojin aktual të telit të furnizuar dhe rregullimin e lidhësit kundrejt vizatimit të porosisë.
Vlerat përfaqësuese mund të ndryshojnë me variantin e saktë të mbështjelljes dhe motorit. Për projektet e shkëmbimit, verifikoni gjithashtu diametrin e boshtit, projeksionin e boshtit, dimensionet e montimit, lidhësin elektrik, instalimet elektrike fazore dhe profilin e kërkuar të nxitimit.
Specifikimi i përgjithshëm i publikuar liston izolimin e klasës B për këtë motor. Tabelat e mëposhtme përfshijnë një krahasim referencë të klasave të izolimit të motorit dhe kushteve të provës; prania e klasave të tjera të izolimit në grafikun e referencës nuk do të thotë që të gjitha klasat ofrohen për këtë model.
| Niveli i izolimit | Tensioni i izolimit | Rezistenca e izolimit |
|---|---|---|
| Klasa B | 500V AC 1 Minut | Mbi 100 MΩ |
| Klasa F | 500V AC 1 Minut | Mbi 100 MΩ |
Klasa e izolimit termik lidhet me aftësinë e temperaturës së sistemit izolues. Temperatura aktuale e funksionimit varet nga cilësimet aktuale, temperatura e ambientit, montimi, cikli i punës dhe ventilimi.
| Klasa e temperaturës së izolimit | A Niveli | E Niveli | B Niveli | F Niveli | H Niveli |
|---|---|---|---|---|---|
| Temperatura maksimale e lejuar (℃) | 105 | 120 | 130 | 155 | 180 |
| Kufiri i rritjes së temperaturës së mbështjelljes (K) | 60 | 75 | 80 | 100 | 125 |
| Temperatura e referencës së performancës (℃) | 80 | 95 | 100 | 120 | 145 |
Gjatësia e trupit të motorit të listuar është 84 mm . Një kornizë 57 mm zakonisht quhet NEMA 23 ; megjithatë, hapi i vrimës së montimit, diametri i boshtit, gjatësia e boshtit, detajet e fllanxhave dhe tolerancat duhet të kontrollohen kundrejt vizatimit specifik të modelit përpara zëvendësimit ose prodhimit në seri.

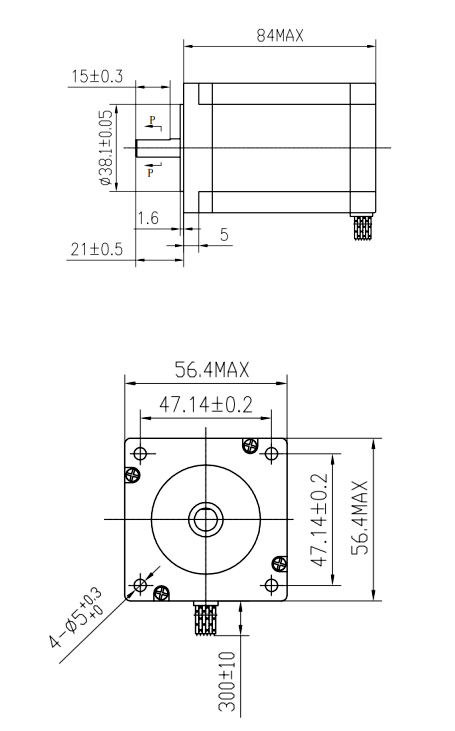

Referenca e vizatimit të dimensioneve mekanike. Përdorni vizatimin dimensional të miratuar 23HS9440-26 për dimensionet dhe tolerancat përfundimtare të instalimit.
Identifikoni dy çiftet e veçanta të mbështjelljes së motorit përpara lidhjes. Përdorni instalimet elektrike dhe caktimin e ngjyrës së plumbit për rishikimin e motorit të dhënë; Vetëm ngjyra e plumbit nuk është një standard universal i identifikimit të fazës. Shkëputni energjinë e drejtuesit përpara se të ndryshoni lidhjet e motorit.
Ilustrim i lidhjeve referuese për një motor hibrid dyfazor stepper; verifikoni caktimet aktuale të çifteve të mbështjelljes.
Drejtuesi kontrollon sekuencën e ngacmimit të fazës për të lëvizur dhe mbajtur rotorin. Një motor standard 1,8° siguron 200 hapa të plotë për rrotullim . Microstepping mund të përmirësojë butësinë e lëvizjes dhe rezolucionin e komandës, por nuk duhet të trajtohet si garanci e saktësisë identike absolute të pozicionimit.
Sekuenca e ngacmimit të fazës së referencës. Ndiqni udhëzimet e funksionimit të drejtuesit të zgjedhur stepper.
Kërkoni detaje për vizatimin e motorit dhe instalimet elektrike
Kushtet e publikuara të funksionimit dhe testimit janë renditur më poshtë. Përdorni ato me rishikimin e saktë të motorit dhe të dhënat më të fundit të produktit të prodhuesit kur dizajnoni një makinë.
| Saktësia e këndit të hapit | ±5% |
|---|---|
| Saktësia e rezistencës | ±10% |
| Saktësia e induktivitetit | ±20% |
| Rritja e temperaturës | 80°C Max. |
| Temperatura e Ambientit | -20°C~+50°C |
| Rezistenca e izolimit | 100MΩ Minim 500V DC |
| Forca dielektrike | 500V AC 1 Minut |
| Ngarkesa radiale e lejueshme | 75N |
| Ngarkesa e lejueshme e shtytjes | 15N |
Vlerësimi i shpejtësisë së çift rrotullimit: Çift rrotullues i renditur i mbajtjes është një vlerë e ndalimit në kushte të caktuara të energjisë. Çift rrotullimi i disponueshëm gjatë lëvizjes ndryshon me shpejtësinë, tensionin e furnizimit, kufizimin e rrymës, induktivitetin, inercinë e ngarkesës dhe konfigurimin e makinës. Kërkoni një kurbë çift rrotullues-shpejtësie për aplikacionet që kërkojnë përshpejtim të përcaktuar, kohë cikli ose çift rrotullues të qëndrueshëm.
Kontrollet termike dhe mekanike: Merrni parasysh rritjen e nxehtësisë së motorit, sipërfaqen e instalimit, ngarkesat e boshtit boshtor dhe radial, rregullimin e bashkimit dhe ciklin e punës. Mos përdorni kufijtë e ngarkesës mbajtëse për të konkluduar se një rrip i pambështetur ose një ngarkesë me vidhos plumbi është e përshtatshme pa kontrolluar gjeometrinë e aplikimit.
Akset e pozicionimit të makinës së drejtimit dhe gdhendjes CNC, që i nënshtrohen çift rrotullimit të verifikuar dhe përshtatjes mekanike.
Pajisjet e automatizuara, tabelat e indeksimit dhe mekanizmat e pozicionimit duke përdorur kontrollin hapësor dyfazor.
Përmirësimet e makinës industriale ku boshti, montimi, dredha-dredha dhe drejtuesi duhet të përputhen me një motor ekzistues.
Sistemet e lëvizjes që kërkojnë një vlerësim inxhinierik të këndit të hapit 1,8°, mbajtjes së çift rrotullues dhe shpejtësisë së funksionimit.
Zgjidhni një drejtues dyfazor që mbështet mbështjelljen e motorit dhe mund të konfigurohet për vlerësimin e kërkuar të rrymës fazore 4A . Kontrolloni se si drejtuesi specifikon pikun kundrejt rrymës RMS, diapazonin e tij të mbështetur të tensionit të furnizimit, opsionet e mikroshkallës, funksionet e mbrojtjes dhe ndërfaqen e kontrolluesit. Tensioni i furnizimit të drejtuesit nuk është i njëjtë me vlerësimin e tensionit fazor të motorit 3,48 V.
Identifikimi i produktit: 23HS9440-26 ose numri i kërkuar i pjesës zëvendësuese.
Informacion mekanik: vizatimi i montimit, dimensionet e boshtit, bashkimi dhe hapësira e disponueshme e instalimit.
Informacioni elektrik: modeli i drejtuesit, vendosja e rrymës së daljes, tensioni i furnizimit, kërkesat e telit dhe lidhësit.
Kushtet e funksionimit: inercia e ngarkesës, shpejtësia e dëshiruar, nxitimi, cikli i punës dhe temperatura e ambientit.
Detajet e blerjes: sasia e synuar, destinacioni dhe çdo miratim i kërkuar për etiketim ose vizatim.
Kërkoni një ofertë teknike dhe tregtare
Prezantimi i kompanisë Zhong Hua Jiang.
Informacioni i kompanisë Zhong Hua Jiang.
Huajiang filloi biznesin e saj të gdhendjes me motor-bosht CNC në 2000 dhe më vonë zhvilloi produkte të ngjashme, duke përfshirë disqet me frekuencë të ndryshueshme dhe makinat e gdhendjes CNC. Kompania prezantoi markën Zhong Hua Jiang në 2018.
Gama e produkteve tona mbështet pajisjet CNC dhe aplikacionet industriale të kontrollit të lëvizjes. Për një projekt me motor stepper, ndani vizatimin tuaj të instalimit dhe detajet e drejtuesit në mënyrë që modeli i aplikueshëm dhe dokumentacioni teknik të mund të rishikohen.
Zhong Hua Jiang fabrika dhe prezantimi i markës.
Prokurimi industrial kërkon identifikim të vazhdueshëm të pjesëve, vizatime të gjurmueshme dhe komunikim të qartë rreth konfigurimeve elektrike dhe mekanike. Zhong Hua Jiang mund të diskutojë specifikimet e projektit dhe kërkesat e blerjes përmes ekipit të tij të shitjeve.
| Sigurimi i cilësisë Performanca e cilësisë së lartë Kontroll i rreptë i cilësisë | Patentat dhe certifikatat Disa patenta për motorët me bosht me ftohje me ajër | Vlera shtesë e markës Vlera e markës e njohur shumë nga tregu |
| Çmimi i arsyeshëm Shitjet direkte në fabrikë Performancë me kosto të lartë | Shërbimi me kohë të plotë Mbështetje teknike profesionale Shërbim i afërt dhe i shpejtë ndaj klientit | Dorëzimi i shpejtë dhe i besueshëm Sistemi i dërgimit të shpejtë dhe efikas Gjurmimi dhe përditësimet në kohë reale |
Prezantimi i kompanisë dhe shërbimit Zhong Hua Jiang.
Zhong Hua Jiang bazohet në përvojën e Huajiang në motorët me bosht CNC dhe pajisjet përkatëse. Diskutoni opsionet e aplikueshme të motorit, dokumentacionin e blerjes dhe specifikimet e porosisë përpara se të konfirmoni një konfigurim prodhimi.
Certifikata e kompanisë dhe ilustrimi i dokumentit. Kërkoni certifikata specifike të modelit ose të dhëna testimi nëse kërkohet për blerjen tuaj.
Për importet, miratimet e makinerive ose kualifikimin e furnizuesit, kërkoni dokumente që identifikojnë në mënyrë eksplicite motorin e porositur ose fushën e prodhimit të zbatueshëm. Ilustrimet e certifikimit dhe certifikatat e përgjithshme të kompanisë nuk duhet të merren si provë që çdo model individual i motorit stepper ka të njëjtin miratim.
Në katalogët e zakonshëm të kontrollit të lëvizjes, një motor stepper 57 mm me kornizë katrore përshkruhet përgjithësisht si NEMA 23. Emërtimi i referohet kategorisë së kornizës, jo çift rrotullues, rrymë, diametri të boshtit ose modelin e saktë të montimit të çdo varianti. Konfirmoni dimensionet duke përdorur vizatimin.
Disa furnizues përdorin 'NEMA 57' joformalisht për një motor me kornizë 57 mm. Emërtimi më i njohur NEMA i bazuar në inç për këtë madhësi është NEMA 23. Verifikoni modelin e produktit dhe dimensionet e fllanxhave kur krahasoni ofertat.
Modeli i publikuar është 23HS9440-26. Përfshini këtë identifikues në porositë e blerjeve, përputhjen e shoferit dhe kërkesat për vizatim.
Tensioni nominal i listuar i mbështjelljes së fazës është 3.48V dhe rryma e vlerësuar e fazës është 4.0A. Këto janë parametra të mbështjelljes së motorit, jo një udhëzim i drejtpërdrejtë për zgjedhjen e furnizimit me energji të shoferit.
Tabela e përgjithshme liston mbajtjen e çift rrotullues mbi 2.4 N·m, ndërsa tabela e modelit përdor titullin mN·m për vlerën 2.4. Këto njësi bien ndesh dhe duhet të kontrollohen me fletën e të dhënave specifike të modelit. Çift rrotullimi i mbajtjes është një vlerësim i ndalimit, jo një vlerë e garantuar e çift rrotullimit.
Motori është specifikuar si një hapës hibrid dyfazor 1.8°, i barabartë me 200 hapa të plotë për rrotullim të boshtit.
Mund të merret në konsideratë për akset e pozicionimit CNC dhe automatizimin, me kusht që kurba e verifikuar e shpejtësisë së çift rrotullues, përshtatja mekanike, cikli i punës dhe drejtuesi i hapës plotësojnë kërkesat e makinës.
Nr. 3.48V i listuar është një tension nominal i mbështjelljes së fazës në rrymën nominale. Një drejtues stepper i rregulluar me rrymë zakonisht përdor një furnizim të veçantë DC të zgjedhur sipas kërkesave të drejtuesit dhe aplikacionit.
Përdorni një shtytës hapësor të pajtueshëm dyfazor të rregulluar me rrymë me cilësime të përshtatshme të rrymës së fazës. Krahasoni përcaktimet e rrymës së pikut me RMS, kufijtë e tensionit të furnizimit, mënyrat e hapjes së mikroshkallëve dhe ndërfaqen e kërkuar të kontrollit të lëvizjes.
Gjatësia e trupit të motorit të publikuar është 84 mm. Kontrolloni vizatimin specifik të motorit për zarfin total, projeksionin e boshtit dhe dimensionet e montimit.
Përdorni diagramin e lidhjeve për rishikimin aktual të motorit ose matni çiftet e mbështjelljes me pajisje të përshtatshme testimi. Ngjyrat e plumbit dhe pikat lidhëse nuk duhet të supozohen të këmbyeshme midis modeleve të ndryshme.
Jo domosdoshmërisht. Çift rrotullimi i mbajtjes është një vlerësim i ndalimit; çift rrotullimi i funksionimit ndikohet nga induktiviteti i motorit, voltazhi i makinës, shpejtësia, cilësimet aktuale dhe ngarkesa e sistemit. Kërkoni një kurbë rrotullimi-shpejtësie për pikat e synuara të funksionimit.
Microstepping varet nga drejtuesi i zgjedhur stepper. Ai ndryshon rezolucionin e komanduar të hapit dhe mund të përmirësojë butësinë, por nuk eliminon tolerancat mekanike ose nuk garanton saktësi ekuivalente absolute të pozicionimit.
Specifikimi i përgjithshëm i motorit liston klasën B. Grafikët e botuar të referencës së izolimit shpjegojnë gjithashtu klasa të tjera izolimi; konfirmoni klasën dhe testimin e zbatueshëm për pjesën e dhënë.
Vlerat e publikuara janë ngarkesa radiale e lejueshme 75N në fund të boshtit dhe ngarkesa e lejueshme e shtytjes 15N. Rishikoni kushtet e ngarkesës së mbajtësit, gjeometrinë e montimit dhe vizatimin e motorit për mekanizmin aktual.
Specifikimi i përgjithshëm liston AWG22 UL1007, ndërsa tabela e modelit liston AWG26 1061. Matësi i saktë i telit dhe izolimi për variantin e saktë të furnizuar duhet të konfirmohet në vizatimin e porosisë dhe dokumentacionin e instalimeve elektrike.
Jepni numrin e pjesës së synuar, aplikimin e makinës, drejtuesin, vizatimet e kërkuara, detajet e boshtit dhe lidhësit, sasinë dhe destinacionin e transportit. Kjo i lejon furnizuesit të rishikojë përputhshmërinë dhe kërkesat komerciale.
Një zëvendësim duhet të përputhet me dimensionet e montimit, gjeometrinë e boshtit, karakteristikat e mbështjelljes, kufijtë e rrymës, instalimet elektrike dhe çift rrotullues të kërkuar në shpejtësinë e funksionimit. Përputhja vetëm me madhësinë e kornizës 57 mm është e pamjaftueshme.
Kontaktoni Zhong Hua Jiang për modelin 23HS9440-26 ose kërkesat e tjera të motorit stepper me kornizë 57 mm. Ndani vizatimin e pajisjeve, çift rrotulluesin e kërkuar të funksionimit, drejtuesin e preferuar, nevojat për instalime elektrike dhe sasinë e blerjes për të mbështetur një rishikim teknik dhe kuotim.
