Lagerschäden bei Spindelmotoren verstehen

Macht Ihre CNC-Maschine seltsame Geräusche oder verliert sie an Präzision? Diese subtile Vibration oder unerwartete Ausfallzeit könnte auf einen stillen Saboteur hinweisen, der im Inneren lauert: beschädigte Lager in Ihrem Spindelmotor. Lagerschäden sind nicht immer offensichtlich, aber es handelt sich um ein kritisches Problem, das zu verminderter Genauigkeit, erhöhtem Verschleiß anderer Komponenten, teuren Reparaturen oder einem Totalausfall der Spindel führen kann, wenn es nicht behoben wird.

In diesem Leitfaden erfahren Sie alles, was Sie über Lagerschäden in Spindelmotoren wissen müssen – von der Erkennung der ersten Anzeichen über die Ermittlung der Ursachen bis hin zur Umsetzung wirksamer Präventionsstrategien. Ganz gleich, ob Sie CNC-Bediener, Wartungstechniker oder Bastler sind und Ihre Einrichtung schützen: Mit dieser Ressource können Sie Ihre Lager in Topform halten und so einen reibungslosen Betrieb und eine längere Lebensdauer der Maschine gewährleisten.

Lassen Sie uns die verborgenen Bedrohungen aufdecken und dafür sorgen, dass Ihre Spindel einwandfrei läuft!

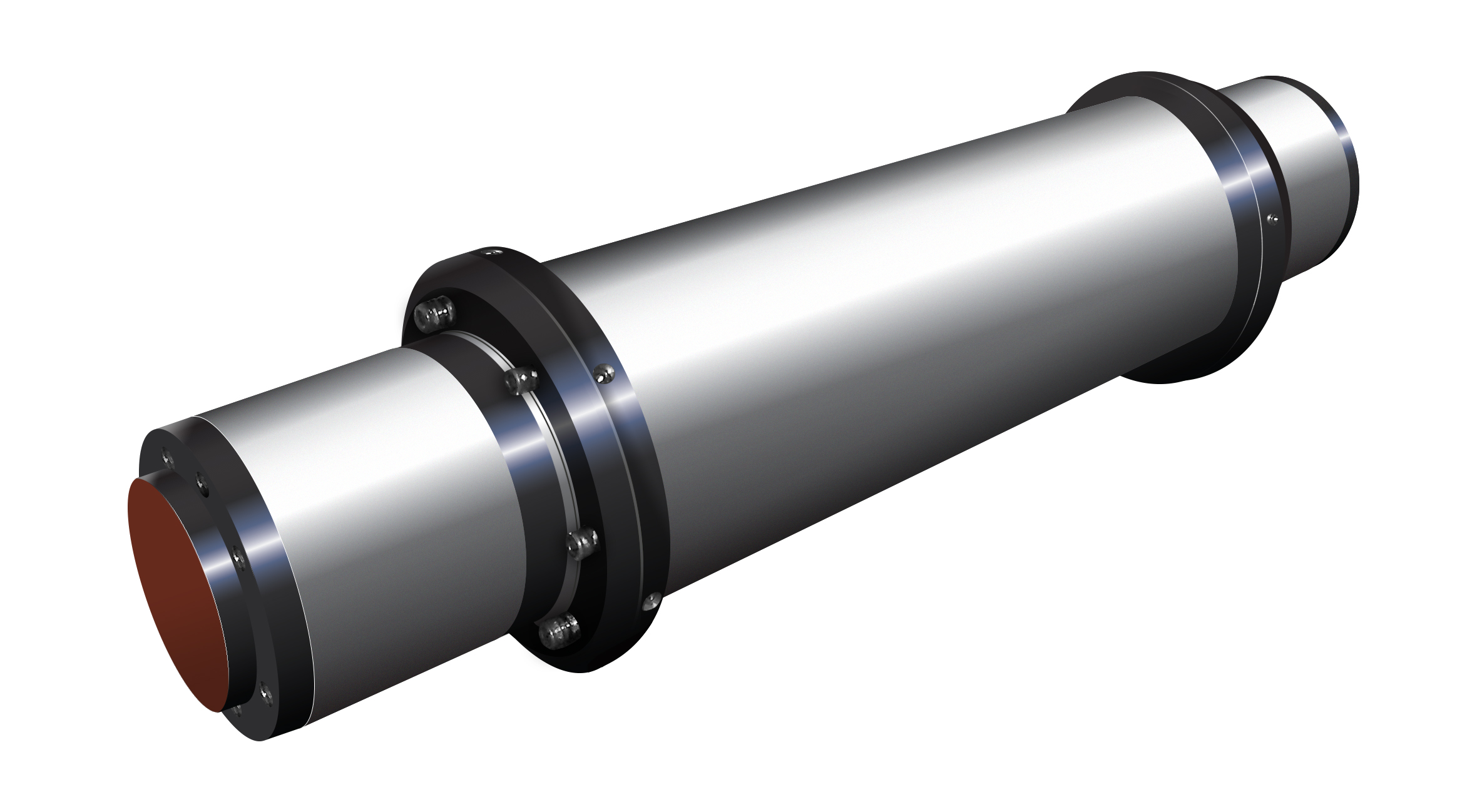

Einführung in Spindelmotorlager

Was sind Spindelmotorlager?

Das Herzstück jedes Spindelmotors ist eine Reihe von Lagern – präzisionsgefertigte Komponenten, die die rotierende Welle tragen und so eine schnelle und präzise Bewegung ermöglichen. Diese Lager reduzieren die Reibung, absorbieren Lasten und halten die Ausrichtung aufrecht, sodass die Spindel Schneidwerkzeuge mit der Präzision antreiben kann, die zum Bohren, Fräsen und Formen von Materialien erforderlich ist.

Lager gibt es in verschiedenen Ausführungen, z. B. als Kugel-, Rollen- oder Schräglager, abgestimmt auf die Drehzahl, Belastung und Anwendung der Spindel – sei es Holzbearbeitung, Metallverarbeitung oder Verbundwerkstoffbearbeitung. Unabhängig vom Typ müssen Lager innerhalb enger Toleranzen arbeiten, um Vibrationen, Wärmestau und Verschleiß zu verhindern.

Stellen Sie sie sich wie die Räder eines Hochleistungsfahrzeugs vor – wenn sie wackeln oder blockieren, leidet das gesamte System. Beschädigte Lager können zu übermäßiger Reibung, Fehlausrichtung und thermischen Problemen führen und die Leistung der Spindel beeinträchtigen. Wenn Sie Lagertypen, Schmierungsbedarf und Tragfähigkeiten kennen, können Sie Schäden frühzeitig erkennen und verhindern.

Bedeutung der Lagergesundheit in Spindelmotoren

Die Zuverlässigkeit Ihres Spindelmotors hängt von seinen Lagern ab. Wenn sich Lager verschlechtern, ist nicht nur die Rotation gefährdet; Dies kann zu einer Fehlausrichtung der Welle, erhöhten Vibrationen, zerstörten Werkstücken, Produktionsverzögerungen und steigenden Reparaturkosten führen.

Frühe Anzeichen einer Beschädigung, wie z. B. schwache Vibrationen, können bei Nichtbeachtung zu einem vollständigen Ausfall führen. Die Überwachung des Lagerzustands verhindert, dass aus kleinen Problemen große Probleme werden, und erspart Ihnen teure Spindelumbauten.

Darüber hinaus isolieren beschädigte Lager ihre Probleme nicht – sie belasten die Motorwicklungen, Kühlsysteme und Antriebsmechanismen. Es ist ein Dominoeffekt, den kein Betreiber auslösen möchte.

Bei der Lagerintegrität geht es um mehr als nur um Mechanik – es geht um Sicherheit, Effizienz und Einsparungen. Für Spitzenleistungen ist die Beherrschung der Ursachen und die Vermeidung von Lagerschäden unabdingbar.

Häufige Ursachen für Lagerschäden bei Spindelmotoren

Ursache	Beschreibung	Auswirkungen	Best Practices
Überlastung der Lager	Kräfte, die über die Konstruktionsgrenzen hinausgehen, entstehen durch die Bearbeitung zäher Materialien, aggressive Schnitttiefen oder schnelle Vorschübe.	Ermüdungsrisse, Verformung, vorzeitige Lochfraßbildung/Abplatzungen oder sofortiges Versagen (Bruch/Störung).	Richten Sie die Schnittparameter an den Lagerbewertungen aus. Verwenden Sie scharfe Werkzeuge und ausgewogene Lasten.
Unzureichende oder verunreinigte Schmierung	Niedriger Schmierstoffstand, Verunreinigungen (Schmutz/Wasser) oder undichte Dichtungen, die zu trockenem Kontakt oder abrasiver Wirkung führen.	Oberflächenerosion, Lochfraß, erhöhte Hitze oder Festfressen.	Verwenden Sie vorgeschriebene Schmierstoffe, überwachen Sie den Füllstand, ersetzen Sie verunreinigte Schmierstoffe und prüfen Sie die Dichtungen.
Fehlausrichtung oder unsachgemäße Installation	Montagefehler, Wärmeausdehnung oder unebene Montageflächen führen zu einer Neigung oder Fehlausrichtung der Welle.	Ungleichmäßige Lastverteilung, beschleunigter Verschleiß, vibrationsbedingte Ermüdung oder Hitze.	Verwenden Sie während der Installation Ausrichtungswerkzeuge, überprüfen Sie sie nach der Einrichtung und überprüfen Sie sie regelmäßig.
Kontamination durch Staub und Schmutz	Partikel dringen über schlechte Dichtungen oder schmutzige Umgebungen ein und verursachen Abrieb oder Korrosion.	Kratzer, Dellen, Korrosion oder Pannen.	Verwenden Sie wirksame Dichtungen, Luftfilterung und regelmäßige Reinigung.
Übermäßige Vibration oder Unwucht	Unausgeglichene Werkzeuge oder Resonanzfrequenzen, die Schwingungen verstärken.	Rennschäden, Ermüdung oder Hitze durch ständige Bewegung.	Auswuchten von Werkzeugen, Isolieren von Vibrationen und Überwachen mit Analysegeräten.
Hohe Betriebstemperaturen	Hitze erweicht Materialien, verdünnt Schmiermittel oder führt zu ungleichmäßiger Ausdehnung.	Reduzierte Belastbarkeit, Schmierstoffversagen oder thermische Ermüdungsrisse.	Optimieren Sie die Kühlung, überwachen Sie Temperaturen und vermeiden Sie Überlastungen.
Elektrischer Stromdurchgang	Lichtbögen aufgrund schlechter Erdung verursachen Oberflächenerosion durch elektrische Entladung.	Oberflächenschäden durch elektrische Entladungseffekte.	Sorgen Sie für eine ordnungsgemäße Erdung und verwenden Sie bei Bedarf isolierte Lager.

1. Überlastung der Lager

Eine Lagerüberlastung tritt auf, wenn mechanische Komponenten, wie Lager in Spindeln oder rotierenden Maschinen, Kräften ausgesetzt sind, die ihre vorgesehene Kapazität überschreiten. Dieses Problem tritt besonders häufig bei Bearbeitungs- und Industrieanwendungen auf, bei denen Betriebsparameter die Ausrüstung über ihre Grenzen bringen. Überlastung kann zu erheblichen Schäden, einer verkürzten Lebensdauer der Ausrüstung und kostspieligen Ausfallzeiten führen.

Ursachen für Lagerüberlastung

Lager können aufgrund verschiedener betrieblicher und einrichtungsbedingter Faktoren überlastet werden, darunter:

Bearbeitung zäher Materialien ohne richtige Einrichtung:

l  Die Verarbeitung dichter oder hochfester Materialien wie Titan, Edelstahl oder anderer Hartlegierungen stellt eine erhebliche Belastung für die Lager dar, insbesondere wenn leichte Spindeln verwendet werden, die nicht für solche Belastungen ausgelegt sind.

l  Eine unzureichende Maschineneinstellung, beispielsweise eine falsche Werkzeugauswahl oder eine unzureichende Spindelsteifigkeit, verstärkt die axialen (entlang der Drehachse) und radialen (senkrecht zur Achse) Belastungen und überlastet die Lager.

Aggressive Schnitttiefen:

l  Zu große Schnitttiefen während der Bearbeitung üben plötzliche und starke Kräfte auf die Spindel und die Lager aus. Diese Stoßbelastungen können die Tragfähigkeit des Lagers überschreiten und zu unmittelbarer Belastung und langfristigen Schäden führen.

l  Tiefe Schnitte ohne geeignete inkrementelle Schritte oder Werkzeugwegoptimierung erhöhen die Wahrscheinlichkeit einer Überlastung.

Eilvorschubgeschwindigkeiten passen nicht zu den Spindelfähigkeiten:

l  Hohe Vorschubgeschwindigkeiten, die nicht auf die Konstruktionsspezifikationen der Spindel abgestimmt sind, erzeugen einen ungleichmäßigen Druck auf die Lager. Diese Nichtübereinstimmung führt zu übermäßigen Vibrationen und dynamischen Belastungen, die das Lagersystem destabilisieren können.

l  Schnelle Vorschubgeschwindigkeiten in Kombination mit einer falschen Werkzeug- oder Werkstückausrichtung verstärken die ungleichmäßige Kraftverteilung zusätzlich.

Unsachgemäße Maschinenkonstruktion oder -bedienung:

l  Der Einsatz von Lagern oder Spindeln mit unzureichender Tragfähigkeit für die Anwendung kann bereits unter normalen Betriebsbedingungen zu Überlastungen führen.

l  Bedienerfehler, wie etwa die falsche Programmierung von CNC-Maschinen oder die Nichtberücksichtigung von Materialeigenschaften, tragen zu übermäßigen Kräften auf die Lager bei.

Auswirkungen einer Lagerüberlastung

Wenn Lager Kräften ausgesetzt werden, die über ihre Konstruktionsgrenzen hinausgehen, erfahren sie eine Reihe nachteiliger Auswirkungen, die Leistung und Haltbarkeit beeinträchtigen:

Ermüdungsrisse in Lagerlaufbahnen:

l  Wiederholte Überlastung führt zu zyklischer Belastung in den Lagerringen (den Innen- und Außenringen, in denen die Wälzkörper untergebracht sind). Dies führt mit der Zeit zu Ermüdungsrissen, bei denen sich Mikrorisse bilden und sich im Material ausbreiten.

l  Diese Risse schwächen die Tragstruktur, verringern ihre Fähigkeit, Lasten zu tragen und erhöhen das Risiko eines Ausfalls.

Verformung durch übermäßige Belastung:

l  Übermäßige Kräfte können zu einer plastischen Verformung von Lagerkomponenten wie den Wälzkörpern (Kugeln oder Rollen) oder Laufringen führen. Diese Verformung verändert die Geometrie des Lagers und führt zu Fehlausrichtung, erhöhter Reibung und verringerter Präzision.

l  Verformte Lager können auch übermäßige Hitze erzeugen, was den Verschleiß weiter beschleunigt.

Vorzeitige Lochfraßbildung oder Abplatzungen:

l  Überlastung beschleunigt die Oberflächenermüdung, was zu Lochfraß (kleine Krater) oder Abplatzungen (Materialabplatzungen) auf den Lagerflächen führt. Diese Mängel stören den reibungslosen Betrieb, erhöhen die Vibration und beschleunigen den Lagerausfall.

l  Lochfraß und Abplatzungen sind besonders schädlich bei Hochpräzisionsanwendungen, bei denen bereits geringfügige Oberflächenunregelmäßigkeiten die Leistung beeinträchtigen können.

Sofortiger Fehler:

l  In schweren Fällen kann eine Überlastung zu einem katastrophalen Ausfall wie einem Lagerbruch oder einem Spindelstillstand führen. Ein gebrochenes Lager kann vollständig festfressen, den Maschinenbetrieb stoppen und möglicherweise andere Komponenten beschädigen.

l  Ein plötzlicher Ausfall kann auch ein Sicherheitsrisiko für die Bediener darstellen und zu erheblichen Produktionsausfällen führen.

Folgen einer Lagerüberlastung

Die Folgen einer Überlastung von Lagern gehen über den unmittelbaren Schaden am Lager selbst hinaus und können weitreichende betriebliche und finanzielle Auswirkungen haben:

l  Reduzierte Lebensdauer der Ausrüstung : Überlastete Lager verschleißen schneller, was einen häufigen Austausch erforderlich macht und die Wartungskosten erhöht.

l  Erhöhte Ausfallzeiten : Lagerausfälle erfordern häufig umfangreiche Reparaturen, was zu ungeplanten Ausfallzeiten und Unterbrechungen der Produktionspläne führt.

l  Beeinträchtigte Präzision : Verformte oder beschädigte Lager verringern die Genauigkeit von Bearbeitungsprozessen, was möglicherweise zu fehlerhaften Teilen und Nacharbeiten führt.

l  Höherer Energieverbrauch : Überlastete Lager erhöhen die Reibung, erfordern mehr Energie für den Maschinenbetrieb und treiben die Kosten in die Höhe.

l  Sicherheitsrisiken : Plötzlicher Lagerausfall oder Spindelstillstand können zu gefährlichen Bedingungen wie umherfliegenden Trümmern oder unkontrolliertem Maschinenverhalten führen.

Best Practices zur Schadensbegrenzung

Eine Lagerüberlastung ist ein vermeidbares Problem, das durch unsachgemäße Bearbeitungspraktiken entsteht, wie z. B. die Verwendung ungeeigneter Materialien, aggressive Schnitttiefen oder unpassende Vorschubgeschwindigkeiten. Die daraus resultierenden Ermüdungsrisse, Verformungen, Lochfraßbildung und potenzielle katastrophale Ausfälle können zu einer verkürzten Lebensdauer der Ausrüstung, erhöhten Kosten und Sicherheitsrisiken führen. Durch die Abstimmung der Schnittparameter auf die Tragfähigkeiten, den Einsatz scharfer Werkzeuge, den Lastausgleich und die Durchführung regelmäßiger Wartung können Bediener das Risiko einer Überlastung erheblich reduzieren. Diese proaktiven Maßnahmen gewährleisten einen zuverlässigen Betrieb, erhöhen die Präzision und verlängern die Lebensdauer von Lagern und zugehörigen Maschinen, was letztendlich zu betrieblicher Effizienz und Kosteneinsparungen beiträgt.

2. Unzureichende oder verunreinigte Schmierung

Schmierung ist entscheidend für die optimale Leistung und Langlebigkeit von Lagern in rotierenden Maschinen wie Spindeln, Motoren oder anderen mechanischen Systemen. Es reduziert die Reibung zwischen beweglichen Teilen, leitet Wärme ab und schützt Oberflächen vor Verschleiß. Eine unzureichende oder verunreinigte Schmierung kann jedoch zu schwerwiegenden Betriebsproblemen führen, die die Lagerleistung beeinträchtigen und zu vorzeitigem Ausfall führen.

Ursachen für unzureichende oder verunreinigte Schmierung

Schmierungsausfälle treten aufgrund mehrerer Faktoren auf, die die Fähigkeit des Schmiermittels, seine wesentlichen Funktionen zu erfüllen, beeinträchtigen:

Niedriger Schmierstoffstand:

l  Unzureichendes Schmiermittel im Lagersystem führt zu trockenem Kontakt zwischen beweglichen Oberflächen, wie z. B. den Wälzkörpern und Laufringen. Dieser Mangel an Schmierung erhöht die Reibung und führt zu Riefen (Kratzern oder Riefen) auf den Lageroberflächen.

l  Niedrige Füllstände können auf unregelmäßige Wartung, unsachgemäße Erstbefüllung oder eine allmähliche Erschöpfung im Laufe der Zeit aufgrund von Verdunstung oder Undichtigkeit zurückzuführen sein.

Verunreinigungen im Schmiermittel:

l  Fremdkörper wie Staub, Schmutz oder Metallpartikel können in den Schmierstoff eindringen und diesen in ein abrasives Medium verwandeln. Diese Verunreinigungen reiben an den Lageroberflächen und beschleunigen so den Verschleiß.

l  Eindringendes Wasser, häufig aufgrund schlechter Abdichtung oder feuchter Umgebungen, vermischt sich mit dem Schmiermittel, verringert dessen Viskosität und fördert Korrosion oder Emulgierung, was die Schmierleistung beeinträchtigt.

Undichte Dichtungen oder ausgelassene Wartung:

l  Abgenutzte, beschädigte oder falsch installierte Dichtungen lassen Schmiermittel austreten, wodurch die Reserven erschöpft werden und die Lager Verunreinigungen ausgesetzt werden.

l  Das Vernachlässigen regelmäßiger Wartungspläne, beispielsweise das Versäumnis, den Schmierstoffstand zu prüfen oder nachzufüllen, führt mit der Zeit zu einer unzureichenden Schmierung.

Verwendung falscher Schmierstoffe:

l  Die Verwendung von Schmiermitteln, die nicht den Spezifikationen des Lagers entsprechen (z. B. falsche Viskosität, Art oder Zusätze), bietet möglicherweise keinen ausreichenden Schutz, was zu erhöhter Reibung und Verschleiß führt.

l  Das Mischen inkompatibler Schmierstoffe, wie z. B. die Kombination von Fett und Öl oder verschiedenen Fettarten, kann die Leistung beeinträchtigen und zu Schmierfehlern führen.

Auswirkungen unzureichender oder verunreinigter Schmierung

Wenn die Schmierung unzureichend oder verunreinigt ist, kommt es bei Lagern zu einer Reihe nachteiliger Auswirkungen, die ihre Funktionalität beeinträchtigen:

Oberflächenerosion und Lochfraß:

l  Unzureichende Schmierung oder abrasive Verunreinigungen verursachen Oberflächenerosion, bei der Material von den Wälzkörpern oder Laufringen des Lagers abgenutzt wird. Dies führt zu Lochfraß, gekennzeichnet durch kleine Krater auf der Oberfläche, die den reibungslosen Betrieb stören.

l  Lochfraß erhöht Vibrationen und Geräusche, verringert die Präzision und beschleunigt weitere Schäden.

Erhöhte Hitze durch Reibung:

l  Ohne ordnungsgemäße Schmierung erzeugt die Reibung zwischen beweglichen Teilen übermäßige Hitze. Diese erhöhte Temperatur kann das Lagermaterial zersetzen, seine Struktur schwächen und eine Wärmeausdehnung verursachen, was zu Fehlausrichtungen oder Spielproblemen führt.

l  Verunreinigte Schmierstoffe verstärken die Wärmeentwicklung, indem sie abrasive Partikel einbringen, die die Reibung erhöhen.

Anfälle im Extremfall:

l  In schweren Fällen kann das Fehlen einer wirksamen Schmierung zum Festfressen von Lagern führen, wobei die Wälzkörper und Laufringe aufgrund übermäßiger Reibung oder Materialverschweißung blockieren. Durch einen Festschlag wird der Maschinenbetrieb unterbrochen, was zu katastrophalen Ausfällen und Schäden an umliegenden Komponenten führen kann.

l  Ein Anfall ist häufig die Folge eines längeren Trockenkontakts oder einer extremen Kontamination.

Folgen unzureichender oder verunreinigter Schmierung

Die Folgen von Schmierungsausfällen reichen über die Lager selbst hinaus und wirken sich auf die Gesamtsystemleistung und die Betriebskosten aus:

l  Reduzierte Lagerlebensdauer : Unzureichende oder verunreinigte Schmierung beschleunigt den Verschleiß, verkürzt die Lebensdauer der Lager erheblich und macht häufige Austausche erforderlich.

l  Erhöhte Wartungskosten : Schäden durch Schmierungsausfälle führen zu kostspieligen Reparaturen, einschließlich Lageraustausch und Ausfallzeiten für die Wartung.

l  Produktionsausfall : Lagerausfälle aufgrund schlechter Schmierung können die Produktion stoppen, was zu Terminüberschreitungen und finanziellen Verlusten führt.

l  Beeinträchtigte Präzision : Oberflächenschäden und erhöhte Reibung verringern die Genauigkeit von Maschinen und beeinträchtigen die Produktqualität in Präzisionsindustrien wie der Luft- und Raumfahrt oder der Elektronik.

l  Sicherheitsrisiken : Plötzliches Festfressen oder Versagen von Lagern kann zu gefährlichen Bedingungen wie unkontrolliertem Maschinenverhalten oder Schmutzbildung führen und Risiken für den Bediener darstellen.

Best Practices zur Schadensbegrenzung

Eine unzureichende oder verunreinigte Schmierung stellt eine erhebliche Gefahr für die Lagerleistung dar und führt zu Oberflächenerosion, Lochfraß, erhöhter Hitze und möglicherweise zum Festfressen. Diese Probleme sind auf niedrige Schmiermittelstände, Verunreinigungen durch Schmutz oder Wasser, undichte Dichtungen oder unsachgemäße Wartungspraktiken zurückzuführen. Durch die Verwendung bestimmter Schmierstoffe, die Überwachung der Füllstände, den zeitnahen Austausch verunreinigter Schmierstoffe und die Durchführung regelmäßiger Dichtungsprüfungen können Betreiber schmierungsbedingte Ausfälle verhindern. Diese proaktiven Maßnahmen verbessern die Lagerzuverlässigkeit, verlängern die Lebensdauer der Ausrüstung und senken die Betriebskosten, wodurch eine gleichbleibende Leistung und Sicherheit in kritischen Anwendungen gewährleistet wird.

3. Fehlausrichtung oder unsachgemäße Installation

Die richtige Ausrichtung und Installation sind entscheidend für die optimale Leistung und Langlebigkeit von Lagern in rotierenden Maschinen wie Spindeln, Motoren oder anderen mechanischen Systemen. Die Lager sind für eine präzise Ausrichtung ausgelegt, um eine gleichmäßige Lastverteilung und einen reibungslosen Betrieb zu gewährleisten. Eine falsche Ausrichtung oder unsachgemäße Installation kann zu erheblichen Betriebsproblemen, beschleunigtem Verschleiß und vorzeitigem Ausfall führen.

Ursachen für Fehlausrichtung oder unsachgemäße Installation

Wenn die Lager nicht richtig positioniert oder befestigt sind, kommt es zu einer Fehlausrichtung oder einer unsachgemäßen Installation, was zu betrieblichen Ineffizienzen führt. Zu den häufigsten Ursachen gehören:

Montagefehler, die zu einer Wellenneigung führen:

l  Fehler bei der Montage, wie z. B. eine falsche Montage von Lagern auf Wellen oder Gehäusen, können zu Wellenneigungen oder Winkelfehlausrichtungen führen. Diese Fehlausrichtung beeinträchtigt die Fähigkeit des Lagers, sich reibungslos zu drehen.

l  Unsachgemäße Handhabung, wie z. B. ungleichmäßige Kraftanwendung beim Einbau oder die Verwendung ungeeigneter Werkzeuge, kann dazu führen, dass die Lager von Anfang an falsch ausgerichtet sind.

Verschiebungspositionen der Wärmeausdehnung:

l  Während des Betriebs können sich Maschinenkomponenten erwärmen, was zu einer Wärmeausdehnung führt, die die Position von Lagern, Wellen oder Gehäusen verändert. Wenn dies im Entwurfs- oder Installationsprozess nicht berücksichtigt wird, kann dies zu einer Fehlausrichtung führen.

l  Unzureichendes Spiel oder falsche Vorspannungseinstellungen können die durch Wärmeausdehnung verursachte Fehlausrichtung verschlimmern.

Montage auf unebenen Oberflächen:

l  Der Einbau von Lagern auf unebenen oder nicht ordnungsgemäß vorbereiteten Oberflächen, wie z. B. verzogenen Gehäusen oder falsch ausgerichteten Maschinenbasen, führt von Anfang an zu einer Fehlausrichtung.

l  Schlechte Bearbeitungstoleranzen oder unzureichende Oberflächenvorbereitung (z. B. Schmutz oder Grate auf den Montageflächen) können den korrekten Sitz der Lager verhindern.

Unzureichende Installationsverfahren:

l  Das Überspringen wichtiger Schritte, wie z. B. die Überprüfung der Ausrichtung oder der Drehmomentspezifikationen, während der Installation kann zu einer Fehlausrichtung oder einem falschen Sitz der Lager führen.

l  Mangelnde Schulung oder Nichtbeachtung der Herstellerrichtlinien führen häufig zu Installationsfehlern, die die Lagerleistung beeinträchtigen.

Auswirkungen einer Fehlausrichtung oder unsachgemäßen Installation

Wenn Lager falsch ausgerichtet oder falsch eingebaut sind, erleiden sie eine Reihe nachteiliger Auswirkungen, die ihre Funktionalität und Langlebigkeit beeinträchtigen:

Ungleichmäßige Lastverteilung:

l  Eine Fehlausrichtung führt zu einer ungleichmäßigen Kräfteverteilung im Lager, wodurch bestimmte Bereiche übermäßigen Belastungen ausgesetzt sind. Dies beschleunigt den Verschleiß der Wälzkörper, Laufringe oder Käfige und führt zu einem vorzeitigen Ausfall.

l  Eine ungleichmäßige Belastung kann auch zu lokalen Spannungskonzentrationen führen und die Wahrscheinlichkeit einer Materialermüdung erhöhen.

Vibrationsbedingte Ermüdung:

l  Falsch ausgerichtete Lager erzeugen aufgrund ungleichmäßiger Drehung oder Wackeln übermäßige Vibrationen. Diese Schwingungen induzieren zyklische Spannungen, die zu Ermüdungsrissen in Lagerkomponenten führen.

l  Anhaltende Vibrationen können sich auf andere Maschinenteile ausbreiten und zu zusätzlichem Verschleiß oder Schäden am System führen.

Wärme durch zusätzliche Reibung:

l  Eine Fehlausrichtung erhöht die Reibung zwischen den Lagerkomponenten und erzeugt übermäßige Wärme. Diese Hitze kann Schmierstoffe zersetzen, Lagermaterialien schwächen und eine Wärmeausdehnung verursachen, was die Fehlausrichtung noch verschlimmert.

l  Erhöhte Temperaturen verringern die Präzision und Effizienz des Lagers und können zu Überhitzung oder Ausfall führen.

Reduzierte Lagerlebensdauer:

l  Die kombinierten Auswirkungen von ungleichmäßiger Belastung, Vibration und erhöhter Reibung verkürzen die Lebensdauer des Lagers erheblich, was einen häufigen Austausch erforderlich macht und die Wartungskosten erhöht.

Folgen einer Fehlausrichtung oder unsachgemäßen Installation

Die Folgen einer Fehlausrichtung oder einer unsachgemäßen Installation gehen über die Lager selbst hinaus und wirken sich auf die Gesamtsystemleistung und die Betriebskosten aus:

l  Beschleunigter Verschleiß und Ausfall : Ungleichmäßige Belastungen und Vibrationen beschleunigen den Verschleiß, was zu vorzeitigem Lagerausfall und einer verkürzten Lebensdauer der Ausrüstung führt.

l  Erhöhte Wartungskosten : Häufige Reparaturen oder Austauschvorgänge aufgrund von fehlausrichtungsbedingten Schäden treiben die Wartungskosten in die Höhe.

l  Produktionsausfall : Falsch ausgerichtete Lager können zu unerwarteten Ausfällen führen, die Produktion stoppen und zu Umsatzeinbußen oder Terminüberschreitungen führen.

l  Beeinträchtigte Präzision : Bei Präzisionsanwendungen wie der CNC-Bearbeitung oder der Robotik verringert eine Fehlausrichtung die Genauigkeit und führt zu fehlerhaften Produkten oder Nacharbeiten.

l  Sicherheitsrisiken : Übermäßige Vibrationen oder plötzliche Lagerausfälle können zu gefährlichen Bedingungen wie der Ablösung von Komponenten oder unkontrolliertem Maschinenverhalten führen und Risiken für den Bediener darstellen.

Best Practices zur Schadensbegrenzung

Fehlausrichtung oder unsachgemäßer Einbau von Lagern, verursacht durch Montagefehler, Wärmeausdehnung oder unebene Montageflächen, führen zu ungleichmäßiger Lastverteilung, vibrationsbedingter Ermüdung und erhöhter Reibung. Diese Probleme führen zu beschleunigtem Verschleiß, verringerter Präzision und potenziellem Geräteausfall mit erheblichen betrieblichen und finanziellen Folgen. Durch den Einsatz von Ausrichtungswerkzeugen, die Überprüfung der Ausrichtung nach der Einrichtung, die Berücksichtigung der Wärmeausdehnung und die Durchführung regelmäßiger Kontrollen können Bediener durch Fehlausrichtungen verursachte Probleme verhindern. Diese proaktiven Maßnahmen gewährleisten eine zuverlässige Lagerleistung, verlängern die Lebensdauer der Ausrüstung und steigern die betriebliche Effizienz, wodurch Ausfallzeiten und Kosten in kritischen Anwendungen minimiert werden.

4. Kontamination durch Staub und Schmutz

Kontamination durch Staub und Schmutz ist in Umgebungen, in denen Präzisionsmaschinen wie Spindeln, Lager oder andere mechanische Komponenten eingesetzt werden, ein kritisches Problem. Diese Verunreinigungen, zu denen feine Partikel wie Staub, Schmutz, Metallspäne oder andere mikroskopisch kleine Ablagerungen gehören, können über verschiedene Wege in Maschinen eindringen und zu erheblichen betrieblichen Ineffizienzen und Schäden führen.

Ursachen der Kontamination

Das Eindringen von Staub und Schmutz ist typischerweise auf einen oder mehrere der folgenden Faktoren zurückzuführen:

Schlechte Dichtungsmechanismen:

Unzureichende oder abgenutzte Dichtungen rund um Maschinenkomponenten ermöglichen das Eindringen externer Partikel in kritische Bereiche. Im Laufe der Zeit können sich Dichtungen aufgrund von Verschleiß, unsachgemäßer Installation oder rauen Umgebungsbedingungen verschlechtern, wodurch Lücken entstehen, in die Verunreinigungen eindringen können.

Besonders gefährdet sind Dichtungen, die nicht dafür ausgelegt sind, bestimmten Umweltherausforderungen wie hoher Staubbelastung oder extremen Temperaturen standzuhalten.

Schmutzige Betriebsumgebungen:

Maschinen, die in Umgebungen mit einem hohen Anteil an Schwebstaub in der Luft betrieben werden, beispielsweise in Produktionsanlagen, auf Baustellen oder in Bereichen mit schlechter Luftqualität, sind einem höheren Kontaminationsrisiko ausgesetzt.

Unsachgemäße Reinigungspraktiken, wie z. B. das Versäumnis, Arbeitsbereiche zu reinigen oder die Ansammlung von Schmutz in der Nähe von Geräten zuzulassen, verschärfen das Problem.

Unsachgemäße Wartungspraktiken:

Während der Wartung oder Reparatur können Werkzeuge, Hände oder Komponenten, die nicht ordnungsgemäß gereinigt werden, Verunreinigungen in das System einbringen.

Mit Partikeln verunreinigte Schmierstoffe können auch als Überträger für die Einschleppung von Schmutz in Maschinen dienen.

Luftschadstoffe:

In der Luft schwebende Feinpartikel wie Pollen, Industriestaub oder chemische Rückstände können sich auf Maschinen absetzen oder über Luftansaugsysteme oder Lüftungen in Maschinen gesaugt werden.

Auswirkungen der Kontamination

Sobald Staub und Schmutz in Maschinen eindringen, können sie eine Kaskade schädlicher Auswirkungen hervorrufen, die die Leistung und Langlebigkeit beeinträchtigen. Zu den Hauptfolgen gehören:

Schleifschleifen auf Oberflächen:

Staub und Schmutz, insbesondere harte Partikel wie Metallspäne oder Quarzsand, wirken als Schleifmittel, wenn sie zwischen beweglichen Teilen eingeschlossen werden. Dies führt zu Mikroabrieb oder Schleifspuren an Oberflächen wie Lagern, Spindeln oder Zahnrädern.

Mit der Zeit führt diese abrasive Wirkung zu Verschleiß, der die Präzision und Effizienz der Komponenten verringert und zu Fehlausrichtungen oder erhöhter Reibung führt.

Korrosion durch feuchtigkeitsgemischte Verunreinigungen:

Verunreinigungen vermischen sich oft mit Feuchtigkeit, entweder aus der Umgebung oder aus Schmiermitteln, wodurch eine korrosive Umgebung entsteht. Beispielsweise kann salz- oder chemikalienhaltiger Staub die Rostbildung auf Metalloberflächen beschleunigen.

Korrosion schwächt Komponenten und führt zu Lochfraß, Rissbildung oder strukturellem Versagen, was die Lebensdauer der Ausrüstung erheblich verkürzen kann.

Blockierte Schmiermittelwege:

Staub und Schmutz können die Schmierkanäle verstopfen und verhindern, dass Schmiermittel kritische Bereiche erreichen. Dies führt zu unzureichender Schmierung, erhöhter Reibung und Wärmeentwicklung.

Blockierte Wege können auch zu einer ungleichmäßigen Schmierstoffverteilung führen, was zu lokaler Überhitzung oder Komponentenausfall führen kann.

Kratzer, Dellen und eventuelle Ausfälle:

Die kumulative Wirkung von Abrieb, Korrosion und unzureichender Schmierung äußert sich in sichtbaren Schäden wie Kratzern, Dellen oder Oberflächenunregelmäßigkeiten.

Diese Probleme gefährden die strukturelle Integrität der Komponenten, was zu beschleunigtem Verschleiß und letztendlich zu einem katastrophalen Ausfall der Maschine führt.

Folgen einer Kontamination

Die Folgen einer Staub- und Schmutzverschmutzung gehen über den unmittelbaren mechanischen Schaden hinaus und können erhebliche betriebliche und finanzielle Auswirkungen haben:

l  Reduzierte Geräteeffizienz : Kontaminierte Komponenten arbeiten weniger effizient, erfordern mehr Energie zur Ausführung derselben Aufgaben und erhöhen die Betriebskosten.

l  Erhöhte Wartungskosten : Häufige Reparaturen oder Austausche aufgrund kontaminationsbedingter Schäden treiben die Wartungskosten in die Höhe.

l  Ausfallzeiten und Produktionsausfälle : Unerwartete Ausfälle aufgrund von Verunreinigungen können die Produktion stoppen, was zu Terminüberschreitungen und Umsatzeinbußen führt.

l  Beeinträchtigte Produktqualität : In Präzisionsindustrien wie der Luft- und Raumfahrt oder der Elektronikfertigung kann Verunreinigungen zu fehlerhaften Produkten führen, was zu Nacharbeiten oder Unzufriedenheit der Kunden führt.

l  Sicherheitsrisiken : Beschädigte oder fehlerhaft funktionierende Geräte stellen eine Gefahr für das Bedienpersonal dar und können möglicherweise zu Unfällen oder Verletzungen führen.

Best Practices zur Schadensbegrenzung

Verunreinigungen durch Staub und Schmutz stellen eine erhebliche Bedrohung für die Leistung und Langlebigkeit von Präzisionsmaschinen dar. Durch das Verständnis der Ursachen – wie schlechte Dichtungen und schmutzige Umgebungen – und der daraus resultierenden Auswirkungen, einschließlich abrasivem Verschleiß, Korrosion und Schmierstoffverstopfungen, können Betreiber proaktive Maßnahmen zur Risikominderung ergreifen. Durch die Implementierung bewährter Verfahren wie wirksame Abdichtung, Luftfilterung und regelmäßige Reinigung kann die Kontamination erheblich reduziert, ein zuverlässiger Betrieb gewährleistet, Ausfallzeiten minimiert und die Lebensdauer kritischer Geräte verlängert werden. Durch die Priorisierung der Kontaminationskontrolle können Unternehmen ihre Effizienz steigern, Kosten senken und hohe Standards der betrieblichen Exzellenz aufrechterhalten.

5. Übermäßige Vibration oder Unwucht

Übermäßige Vibrationen oder Unwucht in rotierenden Maschinen wie Spindeln, Motoren oder anderen Systemen mit Lagern stellen eine erhebliche Bedrohung für die Betriebsleistung und die Langlebigkeit der Komponenten dar. Diese Probleme treten auf, wenn Werkzeuge, Rotoren oder andere rotierende Elemente unwuchtig sind oder wenn das System mit Resonanzfrequenzen arbeitet, was zu einer erhöhten mechanischen Belastung führt.

Ursachen für übermäßige Vibration oder Unwucht

Übermäßige Vibrationen oder Unwucht in Maschinen sind typischerweise auf die folgenden Faktoren zurückzuführen:

Unwuchtige Werkzeuge oder Rotoren:

l  Werkzeuge wie Schneidwerkzeuge in der Bearbeitung oder Rotoren in Motoren, die nicht richtig ausgewuchtet sind, erzeugen während der Rotation ungleichmäßige Kräfte. Dieses Ungleichgewicht verursacht Schwingungen, die Lager und andere Komponenten belasten.

l  Unwucht kann durch ungleichmäßigen Werkzeugverschleiß, unsachgemäße Montage oder Herstellungsfehler an rotierenden Elementen entstehen.

Resonanzfrequenzen:

l  Wenn Maschinen mit oder nahe ihrer Eigenresonanzfrequenz betrieben werden, werden Vibrationen verstärkt, was zu übermäßigen Schwingungen führt. Diese Resonanz kann aufgrund falscher Geschwindigkeitseinstellungen oder Konstruktionsfehlern im System auftreten.

l  Auch äußere Faktoren wie Maschinen in der Nähe oder Umgebungsvibrationen können Resonanzfrequenzen anregen und das Problem verschlimmern.

Falsche Einrichtung oder Ausrichtung:

l  Falsch ausgerichtete Komponenten wie Wellen oder Kupplungen können durch eine ungleichmäßige Kraftverteilung während der Drehung Vibrationen hervorrufen.

l  Lockere oder nicht ordnungsgemäß befestigte Komponenten wie Werkzeughalter oder Vorrichtungen können ebenfalls zu Unwucht und Vibrationen führen.

Verschleiß oder Beschädigung von Komponenten:

l  Abgenutzte Lager, beschädigte Zahnräder oder beschädigte Komponenten können zu unregelmäßigen Bewegungen und damit zu erhöhten Vibrationen führen.

l  Angesammelter Schmutz oder Verunreinigungen im System können das Gleichgewicht weiter stören und die Schwingungen verstärken.

Auswirkungen übermäßiger Vibration oder Unwucht

Wenn Maschinen übermäßigen Vibrationen oder Unwucht ausgesetzt sind, kommt es zu einer Reihe nachteiliger Auswirkungen auf Lager und andere Komponenten:

Verstärkte Schwingungen, die Rassen schaden:

l  Übermäßige Vibrationen führen zu wiederholten Stößen und ungleichmäßiger Belastung der Lagerlaufbahnen (der Innen- und Außenringe, in denen die Wälzkörper untergebracht sind). Dies führt zu Oberflächenschäden wie Mikrorissen oder Materialverformungen, die die Integrität des Lagers gefährden.

l  Schwingungen können sich auch auf andere Maschinenkomponenten ausbreiten und zu weitreichendem Verschleiß führen.

Ermüdung über Zyklen:

l  Kontinuierliche Vibration führt zu zyklischer Belastung in den Lagern, was im Laufe der Zeit zu Ermüdungsrissen führt. Diese Risse schwächen die Tragstruktur und erhöhen das Risiko eines Ausfalls.

l  Mit jedem Betriebszyklus häufen sich Ermüdungsschäden, die die Lebensdauer des Lagers erheblich verkürzen.

Wärme durch ständige Bewegung:

l  Vibrationen erhöhen die Reibung zwischen Lagerkomponenten und erzeugen übermäßige Wärme. Diese Hitze kann Schmierstoffe abbauen, Lagermaterialien schwächen und eine Wärmeausdehnung verursachen, was die Fehlausrichtung oder Spielprobleme weiter verschlimmert.

l  Eine längere Wärmeentwicklung kann zu Überhitzung führen und die Betriebseffizienz und Präzision beeinträchtigen.

Sekundärschäden an Maschinen:

l  Übermäßige Vibrationen können Befestigungselemente lockern, Komponenten falsch ausrichten oder benachbarte Teile beschädigen, was zu umfassenderen Systemausfällen führen kann.

l  In schweren Fällen können unkontrollierte Vibrationen zu katastrophalen Ausfällen wie Lagerfressern oder Wellenbrüchen führen.

Folgen übermäßiger Vibration oder Unwucht

Die Folgen übermäßiger Vibrationen oder Unwucht reichen über die Lager hinaus und wirken sich auf die Gesamtsystemleistung und die Betriebskosten aus:

l  Reduzierte Lebensdauer der Ausrüstung : Vibrationen beschleunigen den Verschleiß und führen zu einem vorzeitigen Ausfall von Lagern und anderen Komponenten, was einen häufigen Austausch erforderlich macht.

l  Erhöhte Wartungskosten : Schäden durch Vibrationen erfordern kostspielige Reparaturen, einschließlich Lageraustausch und Neuausrichtung des Systems.

l  Produktionsausfall : Durch Vibrationen verursachte Ausfälle können die Produktion stoppen, was zu Terminüberschreitungen und finanziellen Verlusten führt.

l  Beeinträchtigte Präzision : Übermäßige Vibrationen verringern die Bearbeitungsgenauigkeit und führen zu fehlerhaften Produkten oder Nacharbeiten in Präzisionsindustrien wie der Luft- und Raumfahrt oder der Elektronik.

l  Sicherheitsrisiken : Starke Vibrationen können zum Ablösen von Komponenten, unkontrolliertem Maschinenverhalten oder zur Bildung von Schmutz führen und eine Gefahr für das Bedienpersonal darstellen.

Best Practices zur Schadensbegrenzung

Übermäßige Vibrationen oder Unwucht, verursacht durch unausgeglichene Werkzeuge, Resonanzfrequenzen oder unsachgemäße Einrichtung, führen zu verstärkten Schwingungen, Ermüdung und Wärmeentwicklung, wodurch Lager und andere Komponenten beschädigt werden. Diese Probleme führen zu einer verkürzten Lebensdauer der Geräte, erhöhten Wartungskosten und beeinträchtigter Präzision, mit potenziellen Sicherheitsrisiken. Durch Auswuchten von Werkzeugen, Isolieren von Vibrationen, Überwachung mit Analysegeräten und Sicherstellen einer ordnungsgemäßen Einrichtung können Bediener diese Risiken mindern. Diese proaktiven Maßnahmen erhöhen die Maschinenzuverlässigkeit, verlängern die Lebensdauer und erhalten die betriebliche Effizienz aufrecht, wodurch Ausfallzeiten und Kosten bei kritischen Anwendungen minimiert werden.

6. Hohe Betriebstemperaturen

Hohe Betriebstemperaturen stellen eine erhebliche Herausforderung für die Leistung und Langlebigkeit von Lagern und anderen rotierenden Maschinenkomponenten wie Spindeln oder Motoren dar. Übermäßige Hitze kann Materialien zersetzen, die Schmierung beeinträchtigen und Dimensionsänderungen verursachen, was zu betrieblichen Ineffizienzen und vorzeitigem Ausfall führt.

Ursachen für hohe Betriebstemperaturen

Erhöhte Temperaturen in Maschinen entstehen typischerweise durch eine Kombination von Betriebs-, Umwelt- und Wartungsfaktoren:

Übermäßige Reibung:

l  Hohe Reibung zwischen Lagerkomponenten, häufig aufgrund unzureichender Schmierung, Fehlausrichtung oder Überlastung, erzeugt erhebliche Wärme.

l  Falsch ausbalancierte Werkzeuge oder übermäßige Vibrationen können die Reibung weiter erhöhen und zu erhöhten Temperaturen beitragen.

Überlastung oder aggressiver Betrieb:

l  Der Betrieb von Maschinen über die vorgesehene Belastbarkeit hinaus, wie z. B. die Bearbeitung zäher Materialien oder die Verwendung aggressiver Schnittparameter, erhöht die Wärmeentwicklung aufgrund erhöhter mechanischer Beanspruchung.

l  Hohe Drehzahlen oder Vorschübe können die Wärmeentwicklung verstärken, insbesondere bei Lagern, die für solche Bedingungen nicht ausgelegt sind.

Unzureichende Kühlsysteme:

l  Unzureichende oder fehlerhafte Kühlsysteme wie Lüfter, Kühlmittelpumpen oder Wärmetauscher können die Wärme nicht effektiv ableiten, was zu einem Temperaturanstieg führt.

l  Schlechte Belüftung oder hohe Umgebungstemperaturen in der Betriebsumgebung begünstigen die Wärmeentwicklung.

Schmierstoffverschlechterung oder falsche Auswahl:

l  Schmierstoffe, die nicht für Hochtemperaturanwendungen geeignet sind, können dünner werden oder sich zersetzen, was ihre Fähigkeit zur Wärmeableitung und zum Schutz der Lageroberflächen verringert.

l  Verunreinigte oder beschädigte Schmierstoffe können ebenfalls zu erhöhter Reibung und Wärmeentwicklung beitragen.

Externe Wärmequellen:

l  Maschinen, die in der Nähe externer Wärmequellen wie Öfen oder direkter Sonneneinstrahlung betrieben werden, können erhöhten Temperaturen ausgesetzt sein, die die Lagerleistung beeinträchtigen.

l  Eine unzureichende Isolierung oder Abschirmung vor externen Wärmequellen kann das Problem verschlimmern.

Auswirkungen hoher Betriebstemperaturen

Wenn Lager und Maschinen hohen Temperaturen ausgesetzt sind, kommt es zu einer Reihe nachteiliger Auswirkungen, die die Funktionalität und Haltbarkeit beeinträchtigen:

Reduzierte Tragfähigkeit:

l  Hohe Temperaturen erweichen Lagermaterialien wie Stahl und verringern so deren Härte und Tragfähigkeit. Durch diese Schwächung sind Lager bei normaler Betriebsbelastung anfälliger für Verformungen.

l  Erweichte Materialien können mechanischen Belastungen schlechter standhalten, was zu schnellerem Verschleiß und Ausfällen führt.

Schmierstoffaufschlüsselung:

l  Erhöhte Temperaturen führen dazu, dass Schmierstoffe dünner werden, oxidieren oder chemisch zerfallen, wodurch ihre Viskosität und Wirksamkeit verringert wird. Dies führt zu unzureichender Schmierung, erhöhter Reibung und weiterer Wärmeentwicklung.

l  Zersetzte Schmierstoffe können Schlamm oder Lack bilden, die Schmierwege verstopfen und den Verschleiß verstärken.

Thermische Ermüdungsrisse:

l  Wiederholte Einwirkung hoher Temperaturen führt zu thermischer Ermüdung, wobei zyklisches Erhitzen und Abkühlen Mikrorisse in den Lageroberflächen verursacht. Diese Risse breiten sich mit der Zeit aus, schwächen das Lager und erhöhen das Risiko eines katastrophalen Ausfalls.

l  Eine ungleichmäßige Wärmeausdehnung von Bauteilen kann Spannungskonzentrationen verstärken und zur Rissbildung führen.

Dimensionsänderungen und Fehlausrichtung:

l  Hohe Temperaturen verursachen eine ungleichmäßige Ausdehnung von Lagern, Wellen oder Gehäusen, was zu Fehlausrichtungen, erhöhten Vibrationen und einer ungleichmäßigen Lastverteilung führt.

l  Diese Dimensionsänderungen können das Lagerspiel verringern und zu Blockierungen oder erhöhter Reibung führen.

Folgen hoher Betriebstemperaturen

Die Folgen übermäßiger Hitze reichen über die Lager hinaus und wirken sich auf die Gesamtsystemleistung und die Betriebskosten aus:

l  Reduzierte Lebensdauer der Ausrüstung : Erweichte Materialien und der Abbau von Schmiermitteln beschleunigen den Verschleiß und verkürzen die Lebensdauer von Lagern und Maschinen erheblich.

l  Erhöhte Wartungskosten : Häufige Reparaturen oder Austauschvorgänge aufgrund hitzebedingter Schäden treiben die Wartungskosten in die Höhe.

l  Produktionsausfall : Durch hohe Temperaturen verursachte Ausfälle können die Produktion stoppen, was zu Terminüberschreitungen und finanziellen Verlusten führt.

l  Beeinträchtigte Präzision : Wärmeausdehnung und Materialverschlechterung verringern die Bearbeitungsgenauigkeit und beeinträchtigen die Produktqualität in Präzisionsindustrien wie der Luft- und Raumfahrt oder der Elektronik.

l  Sicherheitsrisiken : Überhitzte Komponenten können plötzlich ausfallen und gefährliche Zustände wie Lagerfresser, Komponentenablösung oder in extremen Fällen Brandgefahr verursachen.

Best Practices zur Schadensbegrenzung

Hohe Betriebstemperaturen, verursacht durch übermäßige Reibung, Überlastung, unzureichende Kühlung oder falsche Schmierstoffe, führen zu verringerter Belastbarkeit, Schmierstoffversagen und thermischen Ermüdungsrissen. Diese Probleme verkürzen die Lebensdauer der Geräte, erhöhen die Wartungskosten und beeinträchtigen die Präzision, was zu potenziellen Sicherheitsrisiken führt. Durch die Optimierung von Kühlsystemen, die Überwachung von Temperaturen, die Vermeidung von Überlastungen und die Auswahl geeigneter Schmierstoffe können Betreiber hitzebedingte Risiken mindern. Diese proaktiven Maßnahmen gewährleisten eine zuverlässige Maschinenleistung, verlängern die Lebensdauer und minimieren Ausfallzeiten und Kosten in kritischen Anwendungen.

7. Elektrischer Stromdurchgang

Der Durchgang von elektrischem Strom durch Lager, der oft durch schlechte Erdung oder Streuströme verursacht wird, kann zu erheblichen Schäden an rotierenden Maschinen wie Motoren, Spindeln oder Generatoren führen. Dieses Phänomen, das der elektrischen Entladungsbearbeitung (EDM) ähnelt, erodiert Lageroberflächen und beeinträchtigt deren Leistung.

Ursachen für den Durchgang von elektrischem Strom

Elektrischer Stromdurchgang tritt auf, wenn unbeabsichtigt elektrische Ströme durch Lager fließen, typischerweise aufgrund der folgenden Faktoren:

Schlechte Erdung:

l  Eine unzureichende oder unsachgemäße Erdung von Maschinen führt dazu, dass elektrische Streuströme durch die Lager fließen und den Weg des geringsten Widerstands zur Erde suchen.

l  Eine schlechte Erdung kann auf fehlerhafte Verkabelung, korrodierte Verbindungen oder unzureichende Erdungssysteme in der Maschine oder Anlage zurückzuführen sein.

Streuströme aus elektrischen Systemen:

l  Streuströme können von Frequenzumrichtern (VFDs), Wechselrichtern oder anderen elektrischen Komponenten stammen, die üblicherweise in modernen Maschinen verwendet werden, insbesondere in Hochleistungs- oder Hochgeschwindigkeitsanwendungen.

l  Elektromagnetische Störungen (EMI) oder induzierte Spannungen von in der Nähe befindlichen elektrischen Geräten können ebenfalls dazu führen, dass Ströme durch Lager fließen.

Aufbau statischer Elektrizität:

l  Auf rotierenden Bauteilen können sich statische Ladungen ansammeln, insbesondere in trockenen Umgebungen oder Umgebungen mit hoher Geschwindigkeit, was zu Entladungen durch Lager führt.

l  Dies ist häufig bei Anwendungen mit nichtleitenden Materialien oder Bändern der Fall, die statische Elektrizität erzeugen.

Unsachgemäße Isolierung oder Abschirmung:

l  Mangelnde Isolierung von Lagern oder umgebenden Komponenten führt dazu, dass elektrische Ströme über unbeabsichtigte Wege fließen.

l  Eine unzureichende Abschirmung gegen elektromagnetische Felder kann den Stromdurchgang in empfindlichen Geräten beeinträchtigen.

Auswirkungen des Durchgangs von elektrischem Strom

Wenn elektrische Ströme durch Lager fließen, verursachen sie eine Reihe schädlicher Auswirkungen, vor allem durch Lichtbögen und Funkenerosionseffekte (EDM):

Oberflächenerosion durch Lichtbogenbildung:

l  Elektrische Lichtbögen zwischen Lagerkomponenten (z. B. Wälzkörpern und Laufringen) erzeugen lokale Funken, die Material erodieren, ähnlich wie beim Erodieren. Dies führt zu Lochfraß, Riffelung oder matten Mustern auf den Lagerflächen.

l  Diese Oberflächenfehler stören den reibungslosen Betrieb, erhöhen die Reibung und beschleunigen den Verschleiß.

Mikrokrater und Materialabbau:

l  Lichtbögen erzeugen winzige Krater oder Brandspuren auf den Lagerflächen, wodurch das Material geschwächt und seine Tragfähigkeit verringert wird.

l  Im Laufe der Zeit führen diese Mikrokrater zu Abplatzungen (Materialabplatzungen), wodurch die Integrität des Lagers weiter beeinträchtigt wird.

Erhöhte Vibration und Lärm:

l  Oberflächenschäden durch Lichtbögen führen zu einer ungleichmäßigen Rotation, was zu erhöhten Vibrationen und Geräuschen während des Betriebs führt.

l  Vibrationen können sich auf andere Maschinenkomponenten übertragen und zu zusätzlichem Verschleiß oder Fehlausrichtungen führen.

Schmierstoffabbau:

l  Lichtbögen erzeugen an Kontaktpunkten Wärme, die Schmierstoffe zersetzen oder verbrennen kann, was ihre Wirksamkeit verringert und zu erhöhter Reibung und Verschleiß führt.

l  Verunreinigte oder verkohlte Schmierstoffe können abrasiv wirken und die Oberflächenschäden verschlimmern.

Vorzeitiger Lagerausfall:

l  Die kumulativen Auswirkungen von Oberflächenerosion, Vibration und Schmiermittelabbau verkürzen die Lagerlebensdauer erheblich und führen zu vorzeitigem Ausfall.

l  In schweren Fällen kann Lichtbogenbildung zu einem sofortigen Lagerfresser oder einem katastrophalen Ausfall führen.

Folgen des Stromdurchgangs

Die Folgen des Stromdurchgangs reichen über die Lager hinaus und wirken sich auf die Gesamtsystemleistung und die Betriebskosten aus:

l  Reduzierte Lebensdauer der Ausrüstung : Oberflächenerosion und Materialverschlechterung beschleunigen den Lagerverschleiß und machen einen häufigen Austausch erforderlich.

l  Erhöhte Wartungskosten : Schäden durch Lichtbögen erfordern kostspielige Reparaturen, einschließlich Lageraustausch und Systemausfallzeiten.

l  Produktionsausfall : Durch elektrische Schäden verursachte Lagerausfälle können die Produktion stoppen, was zu Terminüberschreitungen und finanziellen Verlusten führt.

l  Beeinträchtigte Präzision : Oberflächenfehler und erhöhte Vibrationen verringern die Bearbeitungsgenauigkeit und beeinträchtigen die Produktqualität in Präzisionsindustrien wie der Elektronik oder der Luft- und Raumfahrt.

l  Sicherheitsrisiken : Plötzlicher Lagerausfall oder übermäßige Vibrationen können gefährliche Bedingungen wie das Ablösen von Komponenten oder elektrische Gefahren hervorrufen und Risiken für den Bediener darstellen.

Best Practices zur Schadensbegrenzung

Der Durchgang von elektrischem Strom, der oft durch schlechte Erdung, Streuströme oder statische Elektrizität verursacht wird, erodiert die Lageroberflächen durch Lichtbögen, was zu Lochfraß, Vibrationen und einer Verschlechterung des Schmiermittels führt. Diese Effekte verkürzen die Lagerlebensdauer, erhöhen die Wartungskosten und beeinträchtigen die Betriebsgenauigkeit, was zu potenziellen Sicherheitsrisiken führt. Durch die Gewährleistung einer ordnungsgemäßen Erdung, die Verwendung isolierter Lager, die Reduzierung von Streuströmen und die Durchführung regelmäßiger Inspektionen können Bediener elektrische Schäden verhindern. Diese proaktiven Maßnahmen erhöhen die Maschinenzuverlässigkeit, verlängern die Lebensdauer und minimieren Ausfallzeiten und Kosten in kritischen Anwendungen.

Anzeichen und Symptome einer Überhitzung der CNC-Spindel

Spindelmotoren sind wichtige Komponenten in Präzisionsmaschinen wie CNC-Maschinen, Drehmaschinen und Fräsmaschinen, bei denen Lager eine entscheidende Rolle für den reibungslosen, genauen und effizienten Betrieb spielen. Unerkannte Lagerschäden können zu kostspieligen Ausfallzeiten, verminderter Bearbeitungsqualität und sogar zu einem katastrophalen Ausfall des Spindelmotors führen. Eine frühzeitige Erkennung ist unerlässlich, um diese Risiken zu mindern und die Lebensdauer der Ausrüstung zu verlängern.

Ungewöhnliche Geräusche

Eines der frühesten und auffälligsten Anzeichen für einen Lagerschaden sind ungewöhnliche Geräusche, die während des Betriebs vom Spindelmotor ausgehen. Diese Geräusche weisen oft auf zugrunde liegende Probleme hin, die bei Nichtbeachtung zu schweren Schäden führen können. Zu den häufigsten ungewöhnlichen Geräuschen gehören:

l  Jaulen oder hohe Töne : Ein hohes Jammern weist typischerweise auf eine erhöhte Reibung im Lager hin, häufig aufgrund unzureichender Schmierung, Verschleiß der Lageroberflächen oder Verschmutzung durch Fremdkörper wie Staub oder Metallpartikel. Dieses Geräusch kann sich verstärken, wenn sich das Lager weiter verschlechtert.

l  Schleif- oder Kratzgeräusche : Schleifgeräusche weisen auf erheblichen Verschleiß oder Oberflächenschäden hin, wie z. B. Lochfraß oder Abplatzungen an den Lagerlaufbahnen oder Wälzkörpern. Dies kann auftreten, wenn das Lager übermäßigen Belastungen, einer Fehlausrichtung oder längerem Betrieb ohne ordnungsgemäße Wartung ausgesetzt ist.

l  Klicken oder Ticken : Intermittierende Klick- oder Tickengeräusche können auf lose Komponenten hinweisen, z. B. einen beschädigten Käfig oder Wälzkörper, die sich nicht mehr reibungslos bewegen. Dies kann auch auf eine frühzeitige Ermüdung oder eine falsche Vorspannung der Lagerbaugruppe hinweisen.

Warum es wichtig ist : Diese Geräusche sind oft die ersten hörbaren Hinweise auf Geburtsschwierigkeiten. Wenn Reibung und Verschleiß zunehmen, werden die Geräusche lauter und ausgeprägter und signalisieren, dass das Lager kurz vor dem Ausfall steht. Eine sofortige Inspektion ist entscheidend, um die Grundursache zu diagnostizieren – sei es Kontamination, Fehlausrichtung oder Materialermüdung – und um weitere Schäden am Spindelmotor zu verhindern.

Aktionsschritte : Verwenden Sie ein Stethoskop oder ein Vibrationsanalysegerät, um die Geräuschquelle zu lokalisieren. Überprüfen Sie den Schmierstoffstand und die Qualität, prüfen Sie ihn auf Verunreinigungen und überprüfen Sie die Ausrichtung. Wenn das Geräusch weiterhin besteht, sollten Sie die Spindel für eine gründliche Lagerprüfung zerlegen.

Erhöhte Vibration

Übermäßige Vibrationen sind ein weiteres Anzeichen für Lagerschäden bei Spindelmotoren. Während bei rotierenden Maschinen ein gewisses Maß an Vibration normal ist, kann ein merklicher Anstieg oder eine Veränderung der Vibrationsmuster auf schwerwiegende Probleme innerhalb der Lagerbaugruppe hinweisen. Zu den wichtigsten Aspekten gehören:

l  Unwucht : Ungleichmäßiger Verschleiß oder eine Beschädigung des Lagers kann dazu führen, dass der Rotor unwuchtig wird, was zu übermäßigen Erschütterungen führt. Dies macht sich im Betrieb oft als rhythmische oder pulsierende Vibration bemerkbar.

l  Lochfraß oder Oberflächenschäden : Mikroskopische Grübchen oder Absplitterungen auf den Lageroberflächen stören die reibungslose Rotation und verursachen unregelmäßige Vibrationen. Diese Defekte können durch Ermüdung, Überlastung oder Verschmutzung entstehen.

l  Fehlausrichtung oder lose Komponenten : Falsch ausgerichtete Lager oder lose Montageteile können Vibrationen verstärken, das Lager zusätzlich belasten und den Verschleiß beschleunigen.

Warum es wichtig ist : Erhöhte Vibrationen weisen nicht nur auf einen Lagerschaden hin, sondern beeinträchtigen auch die Gesamtleistung des Spindelmotors. Übermäßiges Rütteln kann zu schlechter Bearbeitungsgenauigkeit, Werkzeugrattern und Schäden an anderen Komponenten wie Dichtungen oder Gehäusen führen. Im Laufe der Zeit können unkontrollierte Vibrationen zu katastrophalen Ausfällen führen.

Aktionsschritte : Setzen Sie Vibrationsanalysatoren ein, um Vibrationsniveaus zu quantifizieren und spezifische Frequenzen zu identifizieren, die mit Lagerfehlern verbunden sind (z. B. Kugelpassfrequenz oder Käfigfrequenz). Eine regelmäßige Überwachung kann dabei helfen, steigende Schwingungstrends zu erkennen, die auf einen fortschreitenden Schaden hinweisen. Wenn erhöhte Vibrationen festgestellt werden, überprüfen Sie das Lager auf Verschleiß, überprüfen Sie die Ausrichtung und stellen Sie sicher, dass der Rotor ausgewuchtet ist. Durch frühzeitiges Eingreifen kann eine weitere Verschlechterung verhindert werden.

Leistungseinbußen

Lagerschäden äußern sich häufig in einer Verschlechterung der Betriebsleistung des Spindelmotors und beeinträchtigen dessen Fähigkeit, Präzision, Geschwindigkeit und Leistung aufrechtzuerhalten. Zu den häufigsten Symptomen gehören:

l  Präzisionsverlust : Beschädigte Lager können dazu führen, dass die Spindel wackelt oder von ihrem vorgesehenen Weg abweicht, was zu Ungenauigkeiten bei Bearbeitungs- oder Schneidvorgängen führt. Dies ist insbesondere bei hochpräzisen Anwendungen wie der CNC-Bearbeitung von entscheidender Bedeutung, bei denen bereits geringfügige Abweichungen zur Zerstörung von Werkstücken führen können.

l  Drehzahlschwankungen : Abgenutzte oder beschädigte Lager können einen ungleichmäßigen Widerstand erzeugen, was dazu führt, dass der Spindelmotor Schwierigkeiten hat, konstante Drehzahlen aufrechtzuerhalten. Dies kann zu einer ungleichmäßigen Schneid- oder Schleifleistung führen.

l  Leistungseinbrüche oder Überlastung : Wenn sich die Lager verschlechtern, erfordert die erhöhte Reibung mehr Leistung, um den Betrieb aufrechtzuerhalten, was zu einem höheren Energieverbrauch oder zeitweiligen Leistungsabfällen führt. In schweren Fällen kann der Motor abgewürgt werden oder überhaupt nicht starten.

Warum es wichtig ist : Leistungseinbußen wirken sich direkt auf die Qualität der Ausgabe und die Effizienz der Maschinen aus. In Branchen, die auf Präzision und Konsistenz angewiesen sind, wie etwa der Luft- und Raumfahrtindustrie oder der Automobilindustrie, können selbst geringfügige Leistungsprobleme zu erheblichen finanziellen Verlusten oder Sicherheitsbedenken führen.

Aktionsschritte : Überwachen Sie Spindelleistungskennzahlen wie Geschwindigkeitsstabilität und Stromverbrauch mithilfe von Diagnosetools oder Maschinensteuerungssystemen. Wenn eine Verschlechterung festgestellt wird, überprüfen Sie die Lager auf Verschleiß, überprüfen Sie die Schmierung und stellen Sie sicher, dass die Spindel richtig kalibriert ist. Eine frühzeitige Behebung dieser Probleme kann die Leistung wiederherstellen und weitere Schäden verhindern.

Verfärbungen oder Gerüche

Physische Veränderungen am Lager oder an umgebenden Komponenten, wie z. B. Verfärbungen oder ungewöhnliche Gerüche, sind wichtige Warnzeichen für Lagerschäden, die oft mit Überhitzung oder Materialversagen verbunden sind. Zu diesen Symptomen gehören:

l  Verfärbung (Bläuen oder Bräunen) : Überhitzte Lager können aufgrund übermäßiger Hitzeentwicklung einen blauen oder bräunlichen Farbton auf ihren Oberflächen aufweisen. Dies kann auftreten, wenn die Reibung aufgrund unzureichender Schmierung, hoher Belastung oder längerem Betrieb bei erhöhten Geschwindigkeiten zunimmt. Verfärbungen sind ein klares Zeichen dafür, dass das Lagermaterial einer thermischen Belastung ausgesetzt ist, die seine Struktur schwächen kann.

l  Beißender oder verbrannter Geruch : Ein scharfer, beißender Geruch kann darauf hindeuten, dass das Lagerschmiermittel durch übermäßige Hitze verbrennt oder zerfällt. In einigen Fällen kann der Geruch vom Lagermaterial selbst herrühren, wenn es sich zu zersetzen beginnt, oder von nahegelegenen Bauteilen, die der Hitze ausgesetzt sind.

Warum es wichtig ist : Verfärbungen und Gerüche signalisieren, dass das Lager unter extremen Bedingungen betrieben wird, was den Verschleiß beschleunigen und zu einem drohenden Ausfall führen kann. Durch Überhitzung können auch angrenzende Komponenten wie Dichtungen, Wellen oder Gehäuse beschädigt werden, was zu höheren Reparaturkosten und Ausfallzeiten führt.

Abhilfemaßnahmen : Wenn Verfärbungen oder Gerüche festgestellt werden, schalten Sie den Spindelmotor sofort ab, um weitere Schäden zu vermeiden. Untersuchen Sie die Lager auf Anzeichen von Überhitzung, überprüfen Sie den Zustand des Schmiermittels (z. B. Viskosität, Verschmutzung) und beurteilen Sie die Betriebsbedingungen (z. B. Geschwindigkeit, Last, Kühlsysteme). Ersetzen Sie beschädigte Lager und füllen Sie die Schmierung auf oder verbessern Sie sie, um ein erneutes Auftreten zu verhindern.

Vorbeugende Maßnahmen und Best Practices

Berücksichtigen Sie die folgenden Best Practices, um das Risiko von Lagerschäden zu minimieren und die Lebensdauer von Spindelmotoren zu verlängern:

l  Regelmäßige Wartung : Implementieren Sie einen routinemäßigen Wartungsplan, der Schmierungskontrollen, Ausrichtungsüberprüfungen und Lagerinspektionen umfasst. Verwenden Sie hochwertige Schmierstoffe, die auf die Betriebsbedingungen der Spindel abgestimmt sind.

l  Vibrationsüberwachung : Installieren Sie Vibrationssensoren oder verwenden Sie tragbare Analysegeräte, um Vibrationsniveaus über einen längeren Zeitraum zu verfolgen. Legen Sie Schwellenwerte fest, um Warnungen auszulösen, wenn Vibrationen akzeptable Grenzwerte überschreiten.

l  Schmierungsmanagement : Stellen Sie eine ordnungsgemäße Schmierung sicher, indem Sie den Schmierstoffstand und die Schmierstoffqualität überwachen. Verwenden Sie den vom Hersteller empfohlenen Schmierstofftyp und die Wiederaufbringungsintervalle, um Reibung und Verschleiß zu reduzieren.

l  Umweltkontrolle : Minimieren Sie Verunreinigungen, indem Sie eine saubere Betriebsumgebung aufrechterhalten und wirksame Dichtungen verwenden, um die Lager vor Staub, Schmutz oder Feuchtigkeit zu schützen.

l  Schulung und Sensibilisierung : Schulen Sie Bediener und Wartungspersonal darin, frühe Anzeichen von Lagerschäden, wie ungewöhnliche Geräusche oder Leistungsänderungen, zu erkennen und diese umgehend zu melden.

Lagerschäden an Spindelmotoren können erhebliche Folgen haben, doch eine frühzeitige Erkennung kann sowohl die Spindel als auch die von ihr angetriebenen Maschinen retten. Indem Bediener auf Anzeichen wie ungewöhnliche Geräusche, erhöhte Vibrationen, Leistungseinbußen sowie Verfärbungen oder Gerüche achten, können sie Probleme erkennen, bevor sie eskalieren. Regelmäßige Überwachung, ordnungsgemäße Wartung und schnelles Handeln sind der Schlüssel zur Gewährleistung der Zuverlässigkeit und Langlebigkeit von Spindelmotoren. Wenn eines dieser Symptome beobachtet wird, handeln Sie schnell, um das Problem zu untersuchen und zu beheben. Wenden Sie sich bei Bedarf an Lagerspezialisten oder den Spindelhersteller, um die optimale Leistung wiederherzustellen.

Abschluss

Lagerschäden an Spindelmotoren sind eine heimliche Bedrohung, die zu Ausfällen, Ausfallzeiten und erheblichen Kosten führen kann, wenn sie nicht behoben wird. Durch das Verständnis der Ursachen – Überlastung, Verschmutzung und Vernachlässigung – und den Einsatz fortschrittlicher Tools wie Vibrationsanalysatoren und Bildgebungstechnologien können Bediener Probleme frühzeitig erkennen und Korrekturmaßnahmen ergreifen. Die Einhaltung von Wartungsrichtlinien und die Implementierung von Umweltkontrollen schützen die Lager zusätzlich vor Schäden und sorgen für eine gleichbleibende Leistung und Präzision. Lager treiben den Spindelmotor an, und ihre Pflege durch proaktive Pflege und fundierte Strategien ist für eine dauerhafte Zuverlässigkeit von entscheidender Bedeutung. Für maßgeschneiderte Lösungen wenden Sie sich an Lagerhersteller oder Spindelspezialisten, um die Lagerauswahl und -wartung für Ihre spezifische Anwendung zu optimieren.
