16HS2404L14.5P1-X
ژونگ هوآ جیانگ
8.4 ولت
0.42A
20 میلی متر

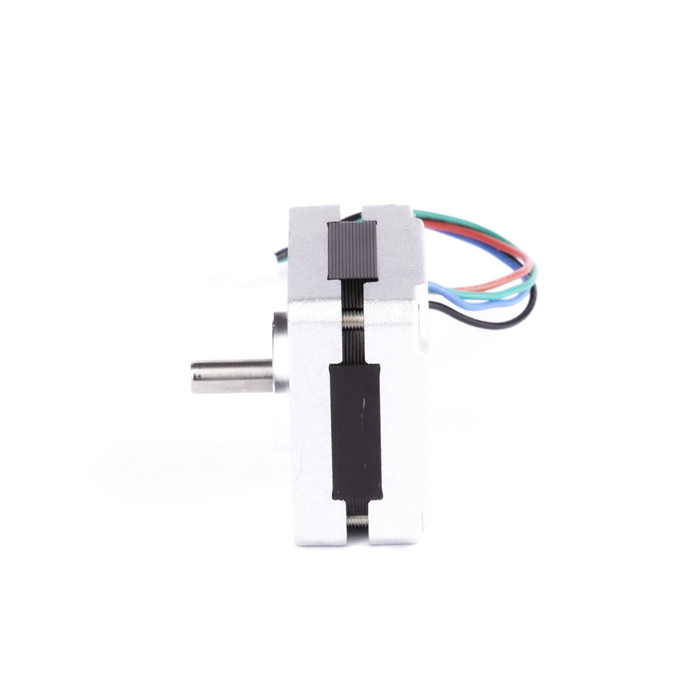

Zhong Hua Jiang 16HS2404L14.5P1-X یک موتور پله ای هیبریدی 2 فاز با قاب 39 میلی متری جمع و جور است که برای حرکت افزایشی دقیق در تجهیزات CNC، چاپگرهای سه بعدی، رباتیک، سیستم های اتوماسیون، مکانیسم های موقعیت یابی و سایر برنامه های کاربردی کنترل حرکت طراحی شده است. از زاویه 1.8 درجه تمام گام، برابر با 200 گام کامل در هر دور قبل از ریز استپ استفاده می کند.
موتور در 8.4V و 0.42A در هر فاز با مقاومت فاز 20Ω، اندوکتانس 17mH، عایق کلاس B و سیم های سرب AWG26 مشخص شده است. قاب مربع 39 میلی‌متری آن مطابق با اندازه NEMA 16 است که معمولاً برای سیستم‌های حرکتی فشرده استفاده می‌شود، جایی که ردپای کوچک‌تری مورد نیاز است.
قیمت 16HS2404L14.5P1-X را درخواست کنید
| مورد | مشخصات |
| تعداد فازها | 2 |
| زاویه گام | 1.8 درجه ± 5٪ |
| ولتاژ نامی | 8.4 ولت |
| جریان رتبه بندی شده | 0.42A |
| مقاومت | 20Ω ± 10 درصد در 20 درجه سانتی گراد |
| اندوکتانس | 17 mH ± 20٪ در 1kHz، 1Vrms |
| نگه داشتن گشتاور | بالای 0.09 نیوتن متر |
| گشتاور بازدارنده | حداکثر زیر 0.5 N·cm. |
| اینرسی روتور | 11 g·cm² |
| سبک سرب | AWG26 UL1007 |
| کلاس عایق | کلاس B |
| قدرت دی الکتریک | 500 ولت AC به مدت 1 دقیقه |
| مقاومت عایق | بالای 100MΩ |
| بار رانش مجاز | 10N |
| بار شعاعی مجاز | 21N در انتهای شفت |
با زاویه گام 1.8 درجه، موتور 200 گام کامل در هر دور ارائه می دهد. هنگامی که با یک درایور میکرواستپینگ سازگار با کنترل جریان استفاده می شود، پله الکتریکی را می توان برای بهبود صافی حرکت و کاهش لرزش با سرعت پایین تقسیم کرد. عملکرد موقعیت یابی واقعی به راننده، کنترل کننده، انتقال مکانیکی، مشخصات شتاب، رزونانس و بار اعمال شده بستگی دارد.
| شماره مدل | زاویه گام | طول موتور | ولتاژ | فعلی | مقاومت | اندوکتانس | نگه داشتن گشتاور | اینرسی | سبک سرب |
| (°) | (L) میلی متر | V | الف | Ω | mH | mN·m | g·cm² | # | |
| 16HS2404L14.5P1-X | 1.8 | 20 | 8.4 | 0.42 | 20 | 17 | 9 | 11 | AWG26 1061 |
جدول برق بالا اطلاعات محصول نماینده را از صفحه اصلی بازتولید می کند. محصولات با الزامات خاص را می توان با توجه به نیازهای الکتریکی، مکانیکی، سیم-سیم و کاربرد مشتری مورد بحث قرار داد.
نکته فنی: صفحه اصلی شامل دو ورودی مختلف نگهداشتن گشتاور است. مشخصات عمومی 'بالاتر از 0.09 N·m' را فهرست می کند در حالی که جدول مشخصات الکتریکی '9 mN·m' را فهرست می کند. از آنجایی که این مقادیر معادل نیستند، قبل از استفاده از گشتاور نگهداری به عنوان مقدار طراحی، آخرین برگه داده مهندسی را تأیید کنید.
| سطح عایق | ولتاژ عایق | مقاومت عایق |
| کلاس B | 500 ولت AC، 1 دقیقه | بالای 100MΩ |
| کلاس F | 500 ولت AC، 1 دقیقه | بالای 100MΩ |
کلاس عایق طبقه بندی مقاومت حرارتی سیستم عایق سیم پیچ موتور را توصیف می کند. مشخصات کلی 16HS2404L14.5P1-X این مدل را به عنوان کلاس B معرفی می کند.
| کلاس درجه حرارت عایق | یک سطح | سطح E | سطح B | سطح F | سطح H |
| حداکثر دمای مجاز (درجه سانتیگراد) | 105 | 120 | 130 | 155 | 180 |
| حد افزایش دمای سیم پیچ (K) | 60 | 75 | 80 | 100 | 125 |
| دمای مرجع عملکرد (°C) | 80 | 95 | 100 | 120 | 145 |
قبل از تعویض موتور موجود یا ادغام 16HS2404L14.5P1-X در یک سیستم حرکتی جدید، اندازه قاب، فاصله سوراخ‌های نصب، ابعاد محور، طول بدنه و پاکت نصب موجود را با نقشه‌های مکانیکی مقایسه کنید. سازگاری مکانیکی باید مستقل از قرارداد نامگذاری محصول تأیید شود.
فازهای موتور را به خروجی های A و B مربوطه یک درایور پله ای دوقطبی سازگار وصل کنید. قبل از برق انداختن جفت سیم پیچ ها را تایید کنید و قبل از تعویض سیم کشی موتور برق را قطع کنید.
درایور فازهای موتور را به ترتیب انرژی می دهد تا حرکت زاویه ای کنترل شده ای ایجاد کند. عملیات تمام مرحله، نیم مرحله و میکرو استپ به درایور و کنترل کننده انتخاب شده بستگی دارد. محدود کردن صحیح جریان فاز برای دمای موتور، گشتاور موجود و عمر مفید مهم است.
| دقت زاویه گام | ± 5٪ |
| دقت مقاومت | ± 10% |
| دقت اندوکتانسی | ± 20% |
| افزایش دما | حداکثر 80 درجه سانتی گراد |
| دمای محیط | 20- تا 50+ درجه سانتی گراد |
| مقاومت عایق | 100MΩ دقیقه در 500 ولت DC |
| قدرت دی الکتریک | 500 ولت AC، 1 دقیقه |
| بار شعاعی مجاز | 21N |
| بار رانش مجاز | 10N |
این تلرانس ها و شرایط عملیاتی باید به عنوان بخشی از طراحی کامل سیستم حرکت در نظر گرفته شود. گشتاور در حال اجرا به طور معمول با سرعت موتور، جریان راننده، ولتاژ تغذیه، شتاب و اینرسی بار تغییر می کند، بنابراین انتخاب نهایی باید بر اساس نقطه عملیاتی مورد نیاز باشد نه اینکه گشتاور را به تنهایی نگه دارد.
موتور پله ای هیبریدی 2 فاز 39 میلی متری را می توان برای مکانیسم های فشرده CNC، چاپگرهای سه بعدی، روباتیک، تجهیزات اتوماسیون، مراحل تعیین موقعیت، تجهیزات تست، سیستم های توزیع، تجهیزات موقعیت یابی نوری و سایر کاربردهایی که نیاز به حرکت افزایشی تکرار شونده دارند در نظر گرفت.
برای انتخاب موتور، محدوده سرعت مورد نیاز، گشتاور بار، شتاب، سیکل کار، اینرسی بار، بار شفت، ابعاد مکانیکی، مدل درایور، ولتاژ منبع تغذیه و مقدار سفارش را ارائه دهید. این جزئیات به تعیین اینکه آیا 16HS2404L14.5P1-X یا دیگر پیکربندی موتور پله ای مناسب تر است کمک می کند.
یک موتور با قاب 39 میلی متری بین موتورهای کلاس 35 میلی متری کوچکتر و موتورهای معمولی NEMA 17 42 میلی متری قرار می گیرد. این اندازه قاب زمانی می تواند مفید باشد که دستگاه به یک پوشش نصب فشرده نیاز داشته باشد در حالی که همچنان به ویژگی های موقعیت یابی کنترل شده یک موتور پله ای هیبریدی 2 فاز نیاز دارد.
الزامات حرکت خود را ارسال کنید
Huajiang در سال 2000 تأسیس شد و با تولید موتورهای دوک حکاکی CNC شروع شد و بعداً به درایوهای فرکانس متغیر، ماشین‌های حکاکی و محصولات مرتبط CNC گسترش یافت. برای حمایت از توسعه بازار گسترده تر، نام تجاری Zhong Hua Jiang در سال 2018 تاسیس شد.
این شرکت دارای یک پتنت ثبت شده برای یک سری موتورهای اسپیندل با هوا خنک به شماره 200730184245.5 و بیش از 20 سال تجربه تولید در محصولات مرتبط با CNC است.
 |
||
| تضمین کیفیت بازرسی محصول و روش های کنترل کیفیت قبل از حمل و نقل. |
اختراعات و گواهینامه ها تجربه تولید و طرح های دوک خنثی هوا خنک ثبت شده. |
ارزش نام تجاری اضافی پشتیبانی محصول یکپارچه برای برنامه های کاربردی CNC، اسپیندل و کنترل حرکت. |
 |
||
| قیمت مناسب ارتباط مستقیم کارخانه برای مشخصات، مقادیر و سفارشی سازی. |
خدمات تمام وقت پشتیبانی فنی برای انتخاب محصول و سوالات برنامه. |
تحویل سریع و قابل اعتماد هماهنگی تولید، خدمات صادرات و به روز رسانی حمل و نقل. |
الزامات گواهینامه می تواند بسته به بازار مقصد و تجهیزات نهایی متفاوت باشد. برای سفارشات OEM یا دسته ای، اسناد فعلی مورد نیاز برای پروژه خود را درخواست کنید و قبل از خرید، الزامات انطباق قابل اجرا را تأیید کنید.
16HS2404L14.5P1-X یک موتور با قاب 39 میلی متری است. در اصطلاحات استاندارد قاب موتور پله‌ای، یک قاب مربعی 39 میلی‌متری معمولاً به عنوان NEMA 16 طبقه‌بندی می‌شود. همیشه هنگام تعویض موتور موجود، نقشه مکانیکی و ابعاد نصب را تأیید کنید.
زاویه 1.8 درجه تمام گام، 200 گام کامل در هر دور را فراهم می کند. یک درایور میکرواستپینگ سازگار می‌تواند هر مرحله کامل را برای حرکت فرمان نرم‌تر به صورت الکترونیکی تقسیم کند.
مشخصات محصول اصلی ولتاژ نامی 8.4 ولت و جریان نامی 0.42 آمپر را ذکر کرده است. هنگامی که از یک درایور پله ای کنترل شده با جریان استفاده می شود، حد جریان فاز را با توجه به موتور و الزامات درایور پیکربندی کنید.
از یک درایور پله ای دو فاز دوقطبی استفاده کنید که می تواند جریان فاز را در حدود 0.42 آمپر موتور تنظیم کند و با کنترل کننده و منبع تغذیه موجود سازگار است. قبل از نصب، محدوده فعلی درایور، محدوده ولتاژ تغذیه، آرایش کانکتور و تنظیمات میکرو استپ را تأیید کنید.
بله. یک درایور میکرو استپینگ سازگار می تواند مراحل کامل 1.8 درجه موتور را برای بهبود صافی و کاهش لرزش تقسیم کند. رزولوشن Microstep نباید به عنوان دقت موقعیت مکانیکی تضمین شده تحت بار تلقی شود.
صفحه اصلی شامل دو مقدار متفاوت است: لیست مشخصات عمومی که گشتاور را بالاتر از 0.09 N·m نگه می دارند، در حالی که جدول مشخصات الکتریکی 9 mN·m را فهرست می کند. قبل از استفاده از گشتاور نگهدارنده به عنوان مقدار طراحی، آخرین برگه داده مهندسی را با Zhong Hua Jiang تأیید کنید.
مشخصات منبع بار شعاعی مجاز 21 نیوتن و بار رانش مجاز 10 نیوتن را فهرست می کند. کوپلینگ ها، قرقره ها، پیچ های سربی و ترتیبات تسمه باید طوری طراحی شوند که محور موتور در محدوده بار اعلام شده باقی بماند.
مدل موتور فعلی، ابعاد قاب و شفت، فاصله سوراخ‌های نصب، گشتاور بار، سرعت هدف، شتاب، چرخه کار، مدل راننده، ولتاژ منبع، الزامات سیم-سیم، الزامات اتصال، کمیت و کاربرد نهایی را ارائه دهید.
اطلاعات اصلی محصول بیان می کند که محصولات با شرایط خاص می توانند بر اساس درخواست مشتری ساخته شوند. مشخصات الکتریکی مورد نیاز، ابعاد، پیکربندی شفت، سیم کشی، کانکتور و مقدار سفارش را برای ارزیابی ارسال کنید.
