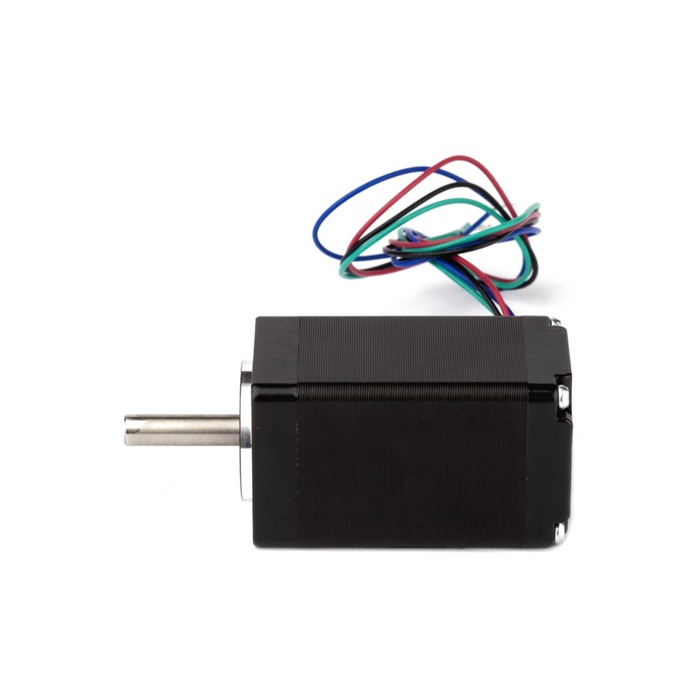

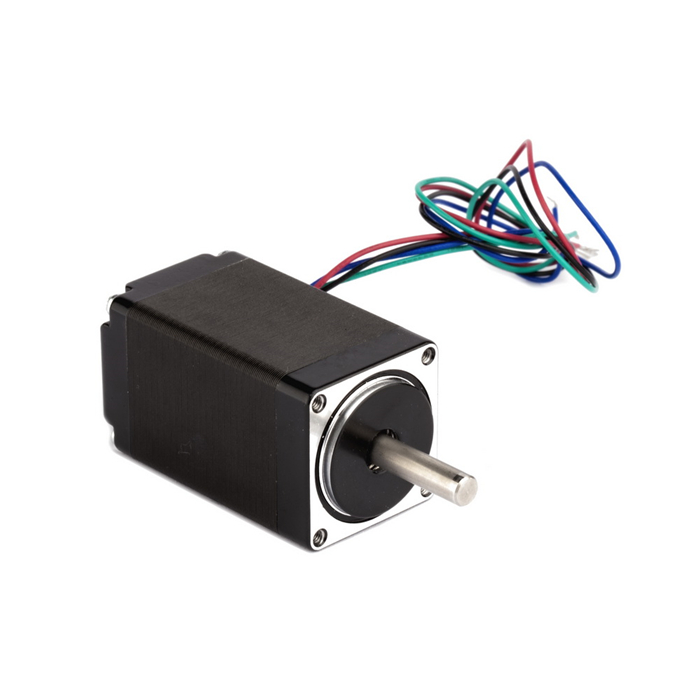

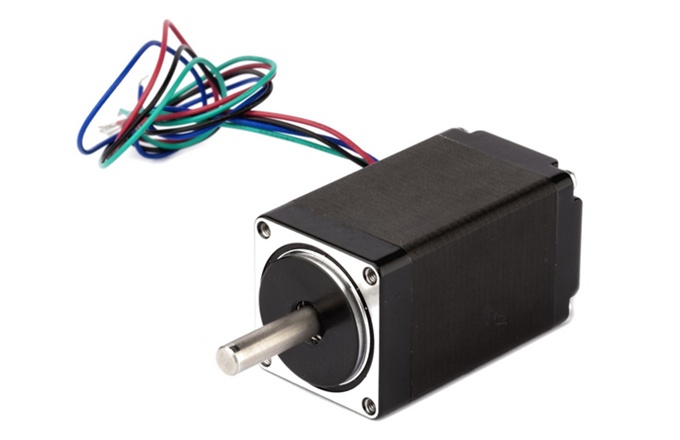

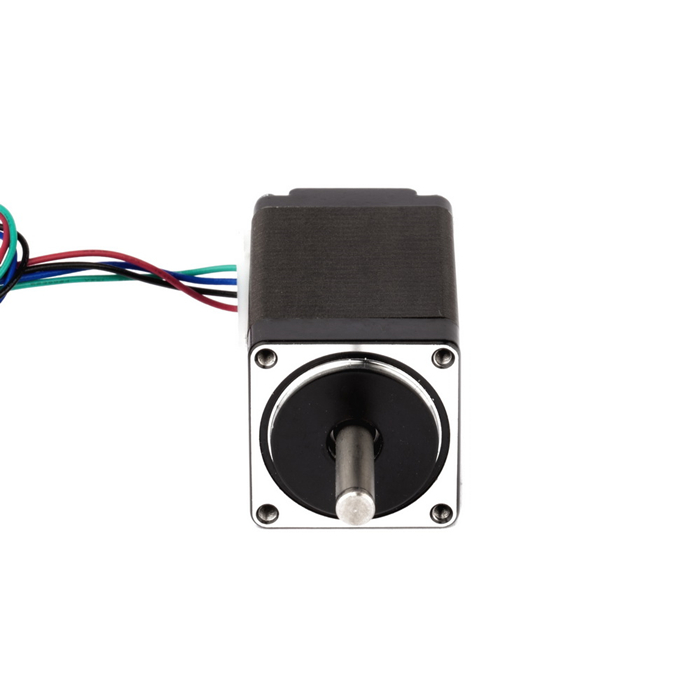

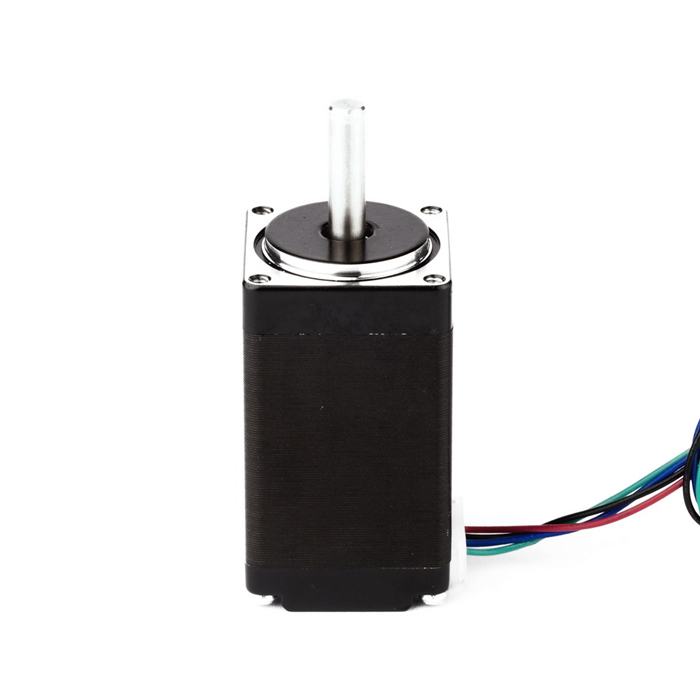

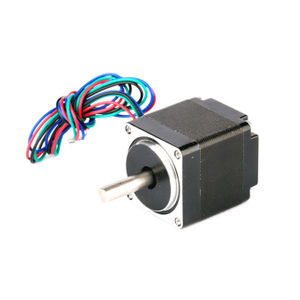

28 mm NEMA 11 (11HS5406) 6,2 V 2-vaiheinen hybridi-askelmoottori on suunniteltu pienikokoisiin liikkeenohjausjärjestelmiin, jotka vaativat hallittua porrastettua kiertoa ja toistettavaa sijoittelua. Julkaistussa spesifikaatiossa luetellaan 1,8° askelkulma, 0,67 A nimellisvirta ja pienin pitomomentti 0,12 N·m (12 N·cm).
Moottori on tarkoitettu laitevalmistajien, CNC-järjestelmäintegraattoreiden, robotiikan kehittäjien, automaatioinsinöörien ja askelmoottoreiden jakelijoiden arvioitavaksi. Tarkista moottorin mitat, käyttövirran asetukset, akselin kuormitus ja vääntömomenttivaatimukset ennen kuin valitset moottorin kokoonpanoon.
Pyydä askelmoottorin tekniset tiedot ja tarjoustuotteen
| tekniset | tiedot |
|---|---|
| Vaiheiden lukumäärä | 2 |
| Askelkulma | 1,8° ±5 % |
| Nimellisjännite | 6,2V |
| Nimellisvirta | 0,67A |
| Resistanssi | 9,2Ω ±10 % 20°C:ssa |
| Induktanssi | 8,9 mH ±20 % taajuudella 1 kHz, 1 Vrms |
| Pitomomentti | Vähintään 0,12 N·m (120 mN·m / 12 N·cm) |
| Pysäytysmomentti | 0,8 N·cm enintään |
| Roottorin inertia | 18 g·cm² |
| Lead Style | AWG26 UL1061 |
| Eristysluokka | Luokka B |
| Dielektrinen lujuus | 500 V AC, 1 minuutti |
| Eristysvastus | 100 MΩ vähintään |
| Sallittu työntövoima | 3N |
| Sallittu säteittäinen kuormitus | 21N akselin päässä |
6,2 V käämitys ja 0,67 A virta ovat moottorin ominaisuuksia. Yhteensopiva askelohjain tulee valita ja sen vaihevirtaraja konfiguroida moottorin ja ohjaimen ohjeiden mukaisesti. Älä kytke moottoria suoraan ohjaamattomaan virtalähteeseen.
Seuraavat sähkötiedot liittyvät 6,2 V, 0,67 A tuotekokoonpanoon. Vahvista moottorin tyyppikilpi ja fyysiset mitat, kun määrität vaihtoa tai ostat tuotantoerää.
| Malli nro | Askelkulma (°) | Moottorin pituus (mm) | Jännite (V) | Virta (A) | Vastus (Ω) | Induktanssi (mH) | Pitomomentti (mN·m) | Inertia (g·cm²) | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|
| 11HS5406 | 1.8 | 70* | 6.2 | 0.67 | 9.2 | 8.9 | 120 | 18 | 190 |
*Julkaistu moottorin pituus on 70 mm. Varmista asennusta ja koneen suunnittelua varten fyysinen pituus ja akselin mitat tarkan toimitetun moottorin piirustuksen avulla.

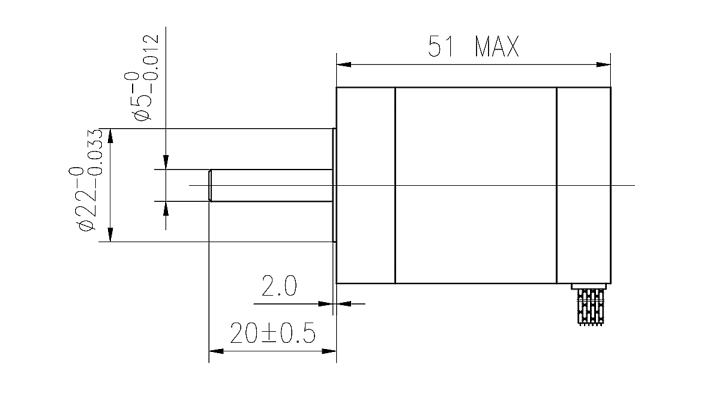

Mekaaninen yhteensopivuus riippuu rungon kiinnityskuviosta, rungon pituudesta, akselin mitoista ja laitteistossa olevasta vapaasta tilasta. Tarkista molemmat alkuperäiset mittakuvat alla ennen koneen kiinnityksen tai vaihtospesifikaation laatimista.

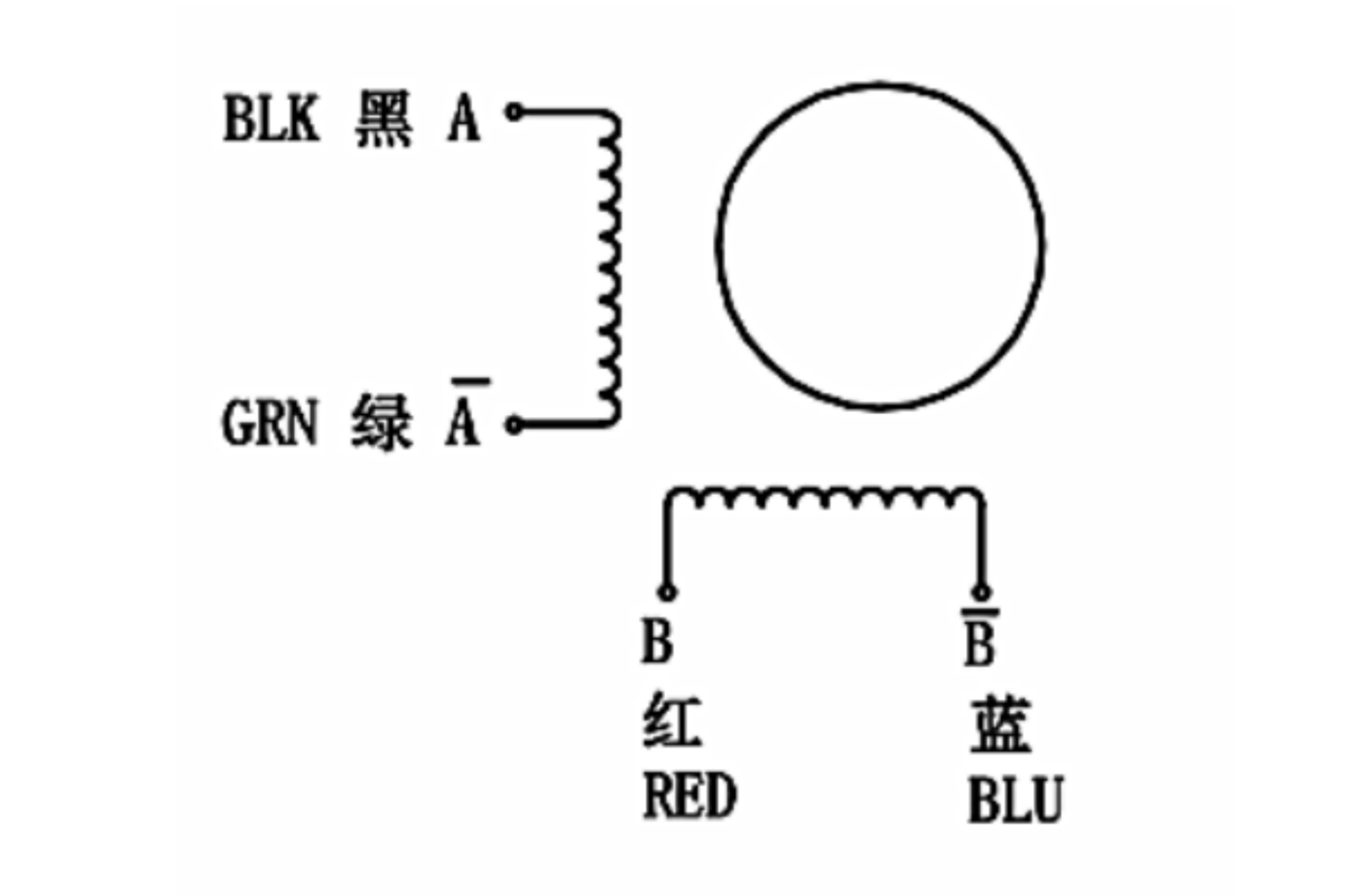

Liitä kaksi moottorin vaihetta sopivaan bipolaariseen askelohjaimeen moottorin todellisen johdinjärjestelyn kytkentäkaavion mukaisesti. Tunnista kelaparit ja tarkista liittimen nasta ennen virran kytkemistä.
| Askelkulman tarkkuus | ±5 % |
| Resistanssin tarkkuus | ±10 % |
| Induktanssin tarkkuus | ±20 % |
| Lämpötilan nousu | 80°C max. |
| Eristysvastus | 100 MΩ min., testattu 500V DC:llä |
| Dielektrinen lujuus | 500 V AC 1 minuutin ajan |
| Sallittu säteittäinen kuormitus | 21N |
| Sallittu työntövoima | 3N |
Moottorin suorituskyky ja lämpötila riippuvat taajuusmuuttajan asetuksista, ympäristöolosuhteista, nopeudesta ja mekaanisesta kuormituksesta. Luettelo pitomomentti on paikallaan jännitteinen vääntömomentti; se ei kuvaa käytettävissä olevaa vääntömomenttia koko käyttönopeusalueella.
Kaksivaiheinen hybridirakenne: Soveltuu vaiheittaiseen asennonsäätöön yhteensopivan ohjaimen kanssa.
1,8° askelkulma: Tarjoaa 200 täyttä askelta kierrosta kohden ennen mitään mikroaskelointikokoonpanoa.
Kompakti 28 mm:n runkoluokka: Soveltuu käytettäväksi ahtaissa liikesarjoissa.
0,12 N·m:n pienin pitomomentti: Auttaa arvioimaan staattisia kuormankestovaatimuksia.
Dokumentoidut sähköiset ominaisuudet: 6,2V, 0,67A, käämin vastus- ja induktanssiarvot tukevat taajuusmuuttajan valintaa.
Luokan B eristys: Julkistettu eristysvastus ja dielektrisyyslujuus.
Mekaaniset ja johdotuspiirustukset: Hyödyllinen hankinnassa, suunnittelussa ja järjestelmäintegraatiossa.
Kysy ajurien yhteensovittamisesta ja OEM-toimituksista
Kaksivaiheinen 11HS5406-hybridiaskelmoottori voidaan arvioida laitteille, jotka vaativat hallittua inkrementaalista liikettä kunkin sovelluksen kuormituksen, nopeuden, tarkkuuden ja asennusvaatimusten mukaan.
Kompakti CNC-laitteet ja CNC-kaiverruskoneen akselinohjaus
3D-tulostimet ja pienet automaatiolaitteet
Robotiikka ja tarkkuuspaikannuskokoonpanot
Pakkauskoneet ja etiketöintilaitteet
Lääketieteelliset laitteet ja laboratorioinstrumenttien mekanismit
Mukautetut OEM-liikkeenohjausjärjestelmät
Vaihtoprojekteja varten toimita alkuperäinen moottorimalli, asennusmitat, akselin mitat, käämivirta ja ajurin tiedot. Anna uusille malleille myös vaadittu nopeus, kuorman hitaus ja käyttösuhde yhteensopivuuden tarkistamista varten.
Tämän tuotteen yhteydessä aiemmin julkaistu sertifikaatin kuva säilytetään alla. Jos hankintaprojekti vaatii erityisiä vaatimustenmukaisuusasiakirjoja, vahvista myöntänyt organisaatio, asiakirjan laajuus ja sovellettava moottorimalli Zhong Hua Jiangilta.
Julkaistu täysi askelkulma on 1,8° ±5 %, mikä vastaa 200 täyttä askelta kierrosta kohti. Todellinen paikannussuorituskyky riippuu myös kuljettajasta, mekaanisesta kuormituksesta ja ohjauksen asetuksista.
Noin 28 mm:n neliömäisellä asennuskehyksellä varustettu moottori kuuluu runkokokoluokkaan NEMA 11. Tarkista kunkin moottorin piirustuksissa näkyvät asennusmitat ennen tilaamista.
Ilmoitettu käämin jännite on 6,2 V ja nimellisvirta 0,67 A. Valitse yhteensopiva kaksivaiheinen askelohjain ja aseta sen virtaraja vastaamaan moottorin tietoja.
Ilmoitettu pienin pitomomentti on 0,12 N·m, mikä vastaa 12 N·cm tai 120 mN·m. Pitomomentti kuvaa vääntömomenttia pysähdyksissä määritellyissä jännitteensyöttöolosuhteissa sen sijaan, että käy vääntömomentilla kaikilla nopeuksilla.
Sopiva kaksivaiheinen askelohjain voi tarjota mikroaskeloperaation. Tarkista virran luokitus, käämin kokoonpano, johdotus ja vaadittu liikesuorituskyky ennen integrointia.
Julkaistu käämin vastus on 9,2Ω ±10 % 20°C:ssa ja induktanssi on 8,9mH ±20 % taajuudella 1 kHz ja 1 Vrms. Nämä arvot voivat auttaa insinöörejä vertailemaan moottoreita ja valitsemaan sopivan ohjaimen.
Kyllä. Yllä on kaksi mekaanista mittakuvaa ja alkuperäinen kytkentäkaavio. Tarkista moottorin tarkka pituus, akselin mitat ja johdinjärjestely ennen lopullista asennusta.
Mahdollisia sovelluksia ovat kompaktit CNC-akselit, 3D-tulostimet, robotiikka, pakkaus- ja etiketöintilaitteet, laboratorioinstrumentit ja OEM-paikannusmekanismit kunkin mallin mekaanisten ja sähköisten vaatimusten mukaisesti.
Anna vaadittu malli, piirustukset tai asennusmitat, kuljettajan tiedot, moottorisovellus, odotettu tilausmäärä ja kohdemarkkinat. Sisällytä kaikki akselikonfiguraatiota, kaapeliliitäntöjä tai teknisiä asiakirjoja koskevat vaatimukset.
