11HS5406
Zhong Hua Jiang
6,2V
190G
0,67A
70 mm

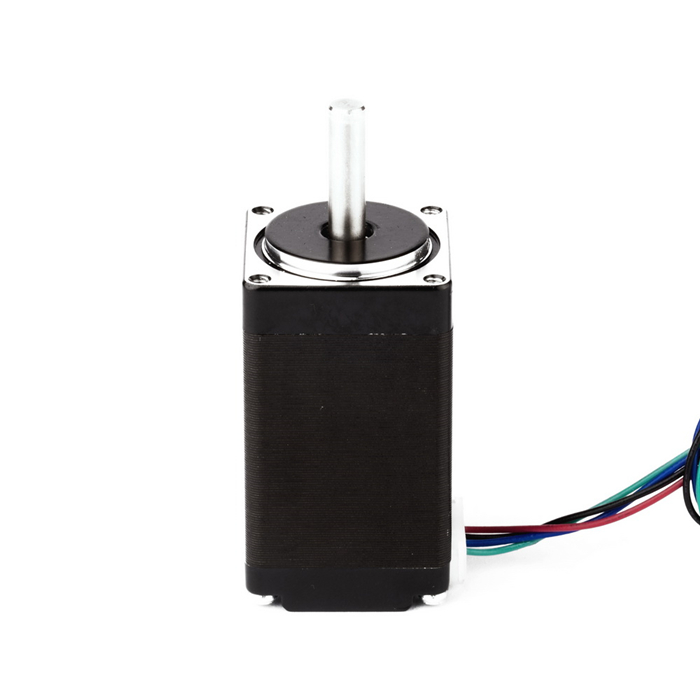

28 mm NEMA 11 (11HS5406) 6,2V 2 fazali gibrid step motor boshqariladigan bosqichma-bosqich aylanish va takrorlanadigan joylashishni aniqlashni talab qiluvchi ixcham harakatni boshqarish tizimlari uchun mo'ljallangan. Nashr etilgan spetsifikatsiyada 1,8 ° qadam burchagi, 0,67A nominal oqim va 0,12 N · m (12 N · sm) minimal ushlab turish momenti ko'rsatilgan.
Dvigatel uskunalar ishlab chiqaruvchilari, CNC tizim integratorlari, robototexnika ishlab chiquvchilari, avtomatlashtirish muhandislari va step vosita distribyutorlari tomonidan baholash uchun mo'ljallangan. Dvigatelni yig'ish uchun tanlashdan oldin dvigatel o'lchamlarini, qo'zg'alish oqimi sozlamalarini, milning yuklanishini va moment talablarini tekshiring.
Stepper Dvigatel spetsifikatsiyalari va taklif
| elementi | spetsifikatsiyalarini so'rang |
|---|---|
| Fazalar soni | 2 |
| Qadam burchagi | 1,8° ±5% |
| Nominal kuchlanish | 6,2V |
| Nominal oqim | 0,67A |
| Qarshilik | 20 ° C da 9,2Ō ± 10% |
| Induktivlik | 8,9mH ±20% 1kHz, 1Vrms |
| Tutish momenti | Minimal 0,12 N·m (120 mN·m / 12 N·sm) |
| Himoya momenti | Maksimal 0,8 N·sm |
| Rotor inertsiyasi | 18 g·sm² |
| Qo'rg'oshin uslubi | AWG26 UL1061 |
| Izolyatsiya klassi | B sinf |
| Dielektrik quvvat | 500V AC, 1 daqiqa |
| Izolyatsiyaga qarshilik | Minimal 100 MŌ |
| Ruxsat etilgan tortishish yuki | 3N |
| Ruxsat etilgan radial yuk | Mil uchida 21N |
6,2V o'rash darajasi va 0,67A oqim spetsifikatsiyasi vosita xarakteristikasi hisoblanadi. Mos keladigan step drayverini tanlash va uning faza-oqim chegarasini vosita va haydovchi ko'rsatmalariga muvofiq sozlash kerak. Dvigatelni to'g'ridan-to'g'ri nazoratsiz quvvat manbaiga ulamang.
Quyidagi elektr ma'lumotlari 6,2V, 0,67A mahsulot konfiguratsiyasi bilan bog'liq. O'zgartirish yoki ishlab chiqarish partiyasini sotib olayotganda dvigatelning nomini va jismoniy o'lchamlarini tasdiqlang.
| Model raqami | Qadam burchagi (°) | Dvigatel uzunligi (mm) | Voltaj (V) | Tok (A) | Qarshilik (Ō) | Induktivlik (mH) | Tutish momenti (mN·m) | Inersiya (g·sm²) | Og‘irligi (g) |
|---|---|---|---|---|---|---|---|---|---|
| 11HS5406 | 1.8 | 70* | 6.2 | 0.67 | 9.2 | 8.9 | 120 | 18 | 190 |
* Nashr qilingan motor uzunligi 70 mm. O'rnatish va mashina dizayni uchun, taqdim etilgan aniq motor uchun chizma yordamida jismoniy uzunlik va mil o'lchamlarini tasdiqlang.
Mexanik muvofiqlik ramka o'rnatish naqshiga, korpus uzunligiga, mil o'lchamlariga va uskunadagi mavjud bo'shliqqa bog'liq. Mashinani o'rnatish yoki almashtirish spetsifikatsiyasini tayyorlashdan oldin quyidagi ikkala asl o'lchamdagi rasmlarni ko'rib chiqing.
Dvigatelning haqiqiy joylashuvi uchun simlar diagrammasi bo'yicha ikkita motor fazasini mos keladigan bipolyar step drayveriga ulang. Quvvatni yoqishdan oldin lasan juftlarini aniqlang va ulagichning pinoutini tekshiring.
| Qadam burchagi aniqligi | ±5% |
| Qarshilik aniqligi | ±10% |
| Induktivlik aniqligi | ±20% |
| Haroratning ko'tarilishi | 80°C maksimal. |
| Izolyatsiyaga qarshilik | 100 MŌ min., 500V DC da sinovdan o'tgan |
| Dielektrik quvvat | 1 daqiqa davomida 500V AC |
| Ruxsat etilgan radial yuk | 21N |
| Ruxsat etilgan bosim yuki | 3N |
Dvigatelning ishlashi va harorati haydovchi sozlamalari, atrof-muhit sharoitlari, tezlik va mexanik yukga bog'liq. Ro'yxatga olingan ushlab turish momenti statsionar quvvatlangan moment nominaldir; u ish tezligi diapazonidagi mavjud momentni tasvirlamaydi.
Ikki fazali gibrid dizayn: mos keladigan haydovchi bilan bosqichma-bosqich pozitsiyani boshqarish uchun javob beradi.
1,8 ° qadam burchagi: Har qanday mikrostep konfiguratsiyasidan oldin har bir aylanish uchun 200 ta to'liq qadamni ta'minlaydi.
28 mm ixcham ramka klassi: Kosmosda cheklangan harakatli yig'ilishlarda ko'rib chiqish uchun javob beradi.
0,12 N·m minimal ushlab turish momenti: Statik yukni ushlab turish talablarini baholashga yordam beradi.
Hujjatlangan elektr xarakteristikalari: 6,2V, 0,67A, o'rash qarshiligi va indüktans qiymatlari haydovchi tanlashni qo'llab-quvvatlaydi.
B sinfidagi izolyatsiya: nashr etilgan izolyatsiyaga chidamlilik va dielektrik quvvat sharoitlari bilan.
Mexanik va simli chizmalar: xarid qilish, muhandislik tekshiruvi va tizim integratsiyasi uchun foydalidir.
Haydovchilarni moslashtirish va OEM ta'minoti haqida so'rang
11HS5406 ikki fazali gibrid qadam motorini har bir dasturning yuki, tezligi, aniqligi va o'rnatish talablariga muvofiq boshqariladigan qo'shimcha harakatni talab qiladigan uskunalar uchun baholash mumkin.
Yilni CNC uskunalari va CNC o'yma mashinasi o'qi nazorati
3D printerlar va kichik avtomatlashtirish qurilmalari
Robototexnika va aniq joylashishni aniqlash moslamalari
Qadoqlash mashinalari va markalash uskunalari
Tibbiy asbob-uskunalar va laboratoriya asboblari mexanizmlari
Maxsus OEM harakatni boshqarish tizimlari
O'zgartirish loyihalari uchun dvigatelning asl modeli, o'rnatish o'lchamlari, mil o'lchamlari, o'rash oqimi va haydovchi ma'lumotlarini taqdim eting. Yangi dizaynlar uchun moslikni tekshirish uchun kerakli tezlikni, yuk inertsiyasini va ish aylanishini ham ta'minlang.
Ushbu mahsulot bilan avval chop etilgan sertifikat tasviri quyida saqlanadi. Muayyan muvofiqlik hujjatlarini talab qiladigan sotib olish loyihasi uchun, Zhong Hua Jiang bilan emitent tashkilotni, hujjat hajmini va tegishli motor modelini tasdiqlang.
Nashr etilgan to'liq bosqichli burchak 1,8 ° ± 5% ni tashkil qiladi, bu har bir aylanish uchun 200 to'liq qadamga teng. Haqiqiy joylashishni aniqlash ishlashi haydovchiga, mexanik yukga va boshqaruv sozlamalariga ham bog'liq.
Taxminan 28 mm kvadrat o'rnatish ramkasi bo'lgan vosita NEMA 11 ramka o'lchami sinfiga tegishli. Buyurtma berishdan oldin ma'lum bir motor uchun chizmalarda ko'rsatilgan o'rnatish o'lchamlarini tasdiqlang.
Ro'yxatdagi o'rash kuchlanishi 6,2V va nominal oqim 0,67A. Mos keladigan ikki fazali step drayverini tanlang va vosita spetsifikatsiyasiga mos keladigan joriy chegarasini o'rnating.
Belgilangan minimal ushlab turish momenti 0,12 N · m, 12 N · sm yoki 120 mN · m ga teng. Tutish momenti har bir tezlikda ishlaydigan momentni emas, balki belgilangan quvvatlanish sharoitida to'xtash momentini tavsiflaydi.
Tegishli ikki fazali step drayveri mikrosteplashni taklif qilishi mumkin. Integratsiyadan oldin joriy reytingni, o'rash konfiguratsiyasini, simlarni va kerakli harakat ko'rsatkichlarini tekshiring.
Nashr qilingan o'rash qarshiligi 20 ° C da 9,2Ō ± 10%, indüktans 1 kHz va 1 Vrms da 8,9 mH ± 20% ni tashkil qiladi. Ushbu qiymatlar muhandislarga motorlarni solishtirish va mos drayverni tanlashda yordam beradi.
Ha. Yuqorida ikkita mexanik o'lchamli rasmlar va asl ulanish sxemasi keltirilgan. Yakuniy o'rnatishdan oldin aniq motor uzunligini, mil o'lchamlarini va qo'rg'oshin tartibini tekshiring.
Potentsial ilovalar orasida ixcham CNC o'qlari, 3D printerlar, robototexnika, qadoqlash va etiketkalash uskunalari, laboratoriya asboblari va OEM joylashishni aniqlash mexanizmlari, har bir dizaynning mexanik va elektr talablariga muvofiq.
Kerakli modelni, chizmalarni yoki o'rnatish o'lchamlarini, haydovchi tafsilotlarini, motorni qo'llashni, kutilayotgan buyurtma miqdorini va maqsad bozorini taqdim eting. Mil konfiguratsiyasi, kabel ulanishlari yoki texnik hujjatlar uchun har qanday talablarni o'z ichiga oladi.
