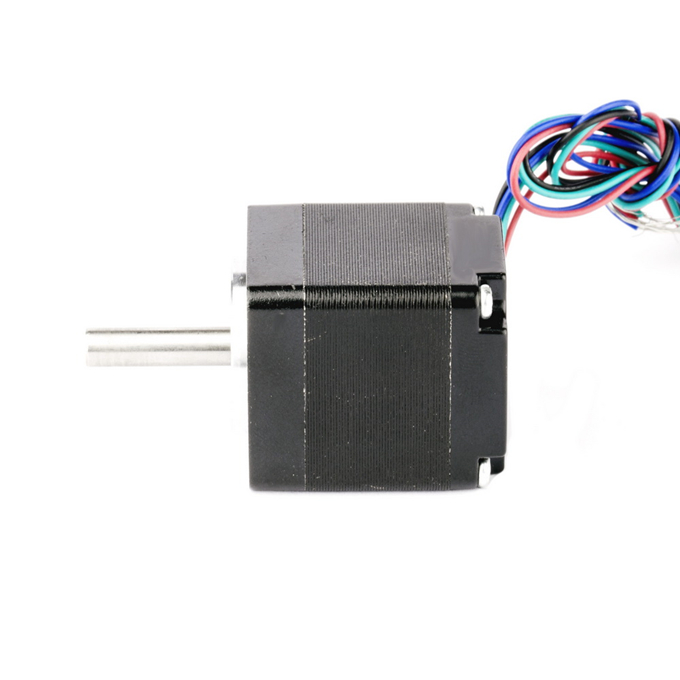

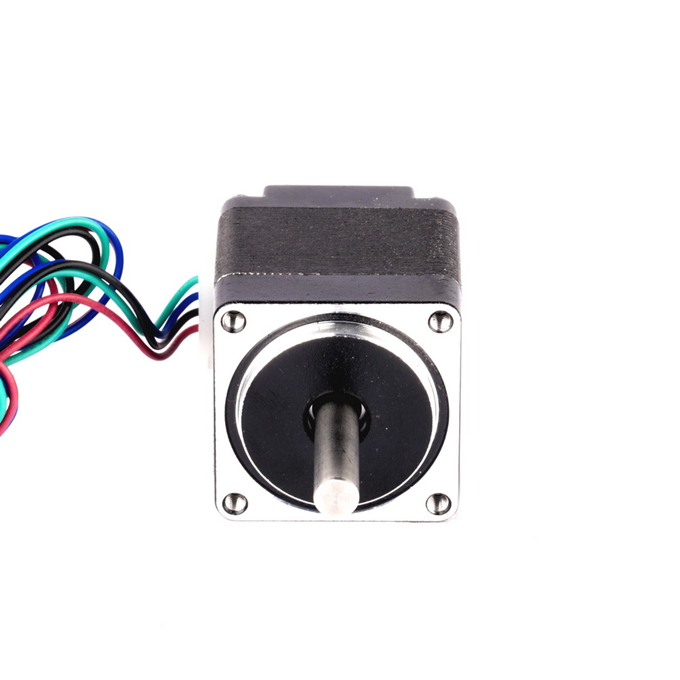

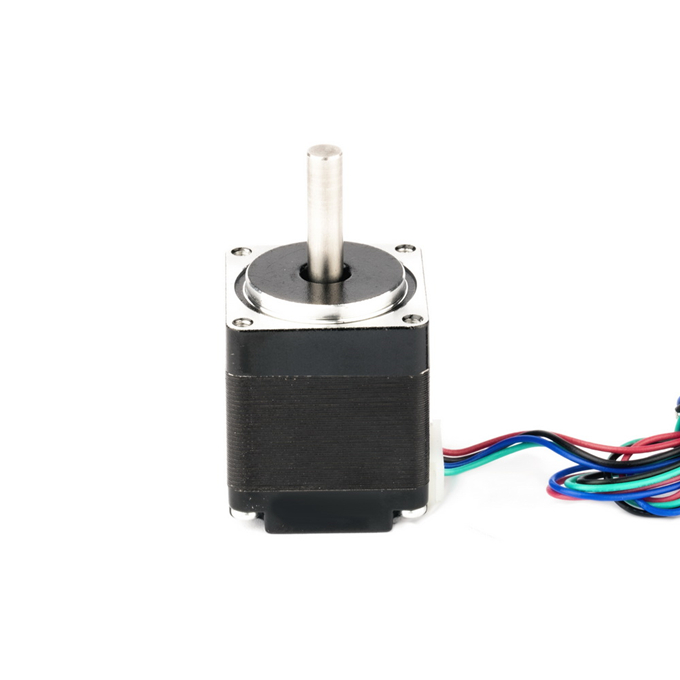

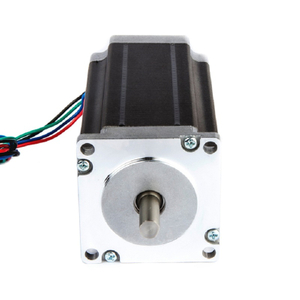

מנוע צעדים NEMA 28 מומנט גבוה 1.8° דו-פאזי צעד היברידי עבור CNC, מדפסת תלת מימד, רובוטיקה, אוטומציה, פרויקטי עשה זאת בעצמך

  01 מפרט כללי

מנוע צעד היברידי דו-פאזי מסוג NEMA 28 מומנט גבוה זה מיועד למערכות בקרת תנועה דיוק קומפקטיות. הוא מספק זווית צעד של 1.8°, מתח מדורג של 3.8V, זרם נקוב של 0.8A ומומנט אחזקה יציב עבור מכונות CNC, ציוד אוטומציה, רובוטיקה, מדפסות תלת מימד ופרויקטים של בקרת תנועה OEM.

פָּרִיט	מפרטים
מספר שלבים	2
זווית צעד	1.8° ±5%
מתח מדורג	3.8V
נוכחי מדורג	0.8A
הִתנַגְדוּת	5.6Ω ±10% ב-20°C
הַשׁרָאוּת	3.8mH ±20% ב-1kHz, 1Vrms
מחזיק מומנט	מעל 0.06Nm דקות.
מומנט מעצר	מתחת ל-0.4N.cm מקסימום.
אינרציה של הרוטור	9g.cm²
סגנון עופרת	AWG26 UL1061
מחלקת בידוד	כיתה ב'
חוזק דיאלקטרי	500V AC, דקה אחת
התנגדות בידוד	מעל 100MΩ דקות.
עומס דחף מותר	3N
עומס רדיאלי מותר	21N על קצה הפיר

  02 מפרט חשמל

מס' דגם	זווית צעד	אורך מנוע	מֶתַח	נוֹכְחִי	הִתנַגְדוּת	הַשׁרָאוּת	מחזיק מומנט	אִינֶרצִיָה	מִשׁקָל
	°	L/mm	V	א	Ω	mH	mN.m	g.cm²	ז
11HS3406	1.8	53	3.8	0.67	5.6	3.8	60	9	110

  03 מימד

  תרשים חיווט

  04 תנאים טכנולוגיים

דיוק זווית צעד	±5%
דיוק התנגדות	±10%
דיוק השראות	±20%
עליית טמפרטורה	80°C מקסימום.
התנגדות בידוד	100MΩ דקות 500V DC
חוזק דיאלקטרי	500V AC 1 דקה
עומס רדיאלי מותר	21N
עומס דחף מותר	3N

  05 יתרונות המוצר

• מנוע צעד היברידי דו פאזי לבקרת תנועה מדויקת.

• זווית צעד של 1.8 מעלות תומכת במיקום מדויק ובפעולה חלקה.

• גודל מסגרת NEMA 28 קומפקטי עבור שטח התקנה מוגבל.

• מומנט מחזיק 60mN.m עבור אוטומציה קלת משקל ויישומי CNC.

• בידוד Class B וחוזק דיאלקטרי של 500V AC לפעולה אמינה.

• מתאים לפרויקטים של מנוע צעד OEM, מערכות תנועה CNC וציוד אוטומציה.

  06 יישומים

• נתב CNC ובקרת ציר מכונת חריטה CNC

• מדפסת תלת מימד וציוד אוטומציה קטן

• רובוטיקה ומערכות מיקום מדויקות

• מכונות אריזה וציוד תיוג

• ציוד רפואי ומכשירי מעבדה

• מערכות בקרת תנועה OEM מותאמות אישית

  07 תעודת מוצר

  שאלות נפוצות

מהי זווית הצעד של מנוע הצעד הזה NEMA 28?

זווית הצעד היא 1.8° ±5%, התומך במיקום מדויק עבור יישומי CNC, אוטומציה, רובוטיקה ובקרת תנועה.

מה המתח והזרם הנקוב?

המתח הנקוב הוא 3.8V והזרם הנקוב הוא 0.8A.

מהו מומנט ההחזקה של המנוע הזה?

מומנט ההחזקה הוא 60mN.m, מתאים למערכות תנועה דיוק קומפקטיות שצריכות תפוקת מומנט יציבה.

לאילו יישומים מתאים מנוע צעד היברידי דו פאזי זה?

זה מתאים למכונות CNC, ציוד אוטומציה, רובוטיקה, מדפסות תלת מימד, מכונות אריזה, מכשירי מעבדה ומערכות בקרת תנועה OEM.

האם דף זה כולל את דיאגרמת החיווט ושרטוט הממדים?

כֵּן. דף המוצר כולל שרטוטי ממדים מכניים ותרשים חיווט כדי לעזור למהנדסים לאשר את שטח ההתקנה ודרישות החיווט.
