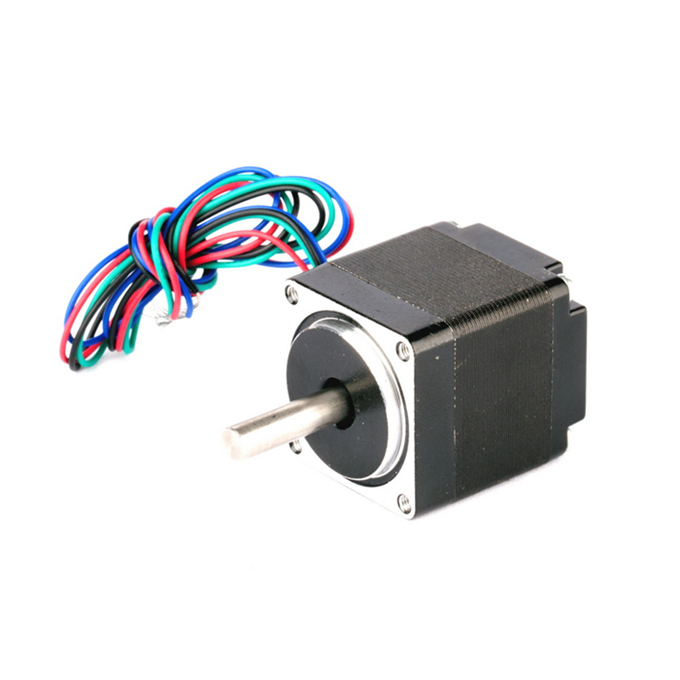

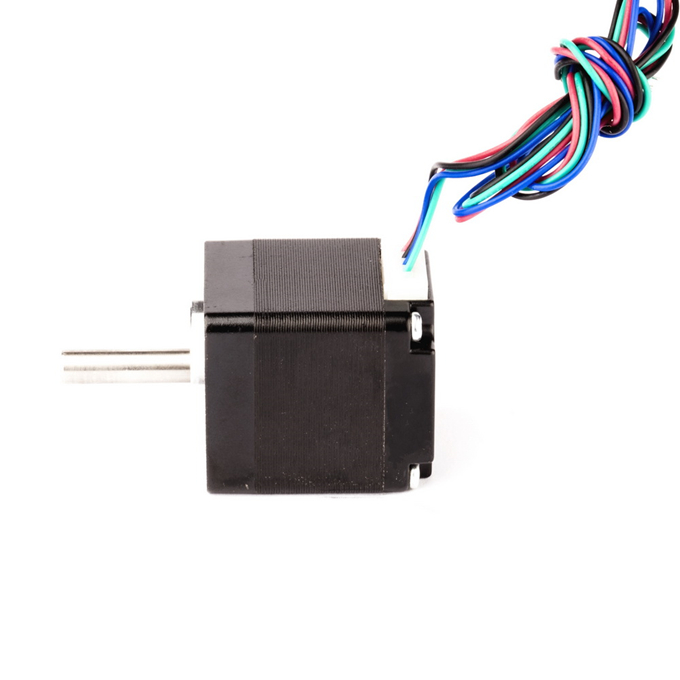

NEMA 28 Silnik krokowy o wysokim momencie obrotowym 1,8°, 2-fazowy hybrydowy silnik krokowy do CNC, drukarki 3D, robotyki, automatyzacji, projektów DIY

  01 Specyfikacja ogólna

Ten 2-fazowy hybrydowy silnik krokowy o wysokim momencie obrotowym NEMA 28 jest przeznaczony do kompaktowych, precyzyjnych systemów sterowania ruchem. Zapewnia kąt kroku 1,8°, napięcie znamionowe 3,8 V, prąd znamionowy 0,8 A i stabilny moment trzymania dla maszyn CNC, sprzętu automatyki, robotyki, drukarek 3D i projektów sterowania ruchem OEM.

Przedmiot	Dane techniczne
Liczba faz	2
Kąt kroku	1,8° ±5%
Napięcie znamionowe	3,8 V
Prąd znamionowy	0,8A
Opór	5,6 Ω ±10% przy 20°C
Indukcyjność	3,8 mH ±20% przy 1 kHz, 1 Vrms
Utrzymanie momentu obrotowego	Powyżej 0,06 Nm min.
Moment ustalający	Poniżej 0,4 N.cm maks.
Bezwładność wirnika	9g.cm²
Styl wiodący	AWG26 UL1061
Klasa izolacji	Klasa B
Wytrzymałość dielektryczna	500 V AC, 1 minuta
Rezystancja izolacji	Powyżej 100MΩ min.
Dopuszczalne obciążenie wzdłużne	3N
Dopuszczalne obciążenie promieniowe	21N na końcu wału

  02 Specyfikacja elektryczna

Nr modelu	Kąt kroku	Długość silnika	Woltaż	Aktualny	Opór	Indukcyjność	Utrzymanie momentu obrotowego	Bezwładność	Waga
	°	L/mm	V	A	Ω	mH	mN.m	g.cm²	G
11HS3406	1.8	53	3.8	0.67	5.6	3.8	60	9	110

  03 Wymiar

  Schemat okablowania

  04 Warunki technologiczne

Dokładność kąta kroku	±5%
Dokładność rezystancji	±10%
Dokładność indukcyjności	±20%
Wzrost temperatury	80°C Maks.
Rezystancja izolacji	100MΩ Min. 500 V prądu stałego
Wytrzymałość dielektryczna	500 V AC 1 minuta
Dopuszczalne obciążenie promieniowe	21N
Dopuszczalne obciążenie wzdłużne	3N

  05 Zalety produktu

• 2-fazowy hybrydowy silnik krokowy do precyzyjnego sterowania ruchem.

• Kąt kroku 1,8° umożliwia dokładne pozycjonowanie i płynną pracę.

• Kompaktowy rozmiar ramy NEMA 28 dla ograniczonej przestrzeni instalacyjnej.

• Moment trzymania 60 mNm do lekkich zastosowań w automatyce i CNC.

• Izolacja klasy B i wytrzymałość dielektryczna 500 V AC zapewniają niezawodne działanie.

• Nadaje się do projektów silników krokowych OEM, systemów ruchu CNC i sprzętu automatyki.

  06 Aplikacje

• Sterowanie osią routera CNC i maszyny grawerującej CNC

• Drukarka 3D i mały sprzęt automatyki

• Robotyka i systemy precyzyjnego pozycjonowania

• Maszyny pakujące i urządzenia etykietujące

• Sprzęt medyczny i instrumenty laboratoryjne

• Niestandardowe systemy sterowania ruchem OEM

  07 Certyfikat Produktu

  Często zadawane pytania

Jaki jest kąt kroku tego silnika krokowego NEMA 28?

Kąt kroku wynosi 1,8° ±5%, co umożliwia precyzyjne pozycjonowanie w zastosowaniach CNC, automatyzacji, robotyce i sterowaniu ruchem.

Jakie jest napięcie znamionowe i prąd?

Napięcie znamionowe wynosi 3,8 V, a prąd znamionowy 0,8 A.

Jaki jest moment trzymania tego silnika?

Moment trzymania wynosi 60 mNm i jest odpowiedni dla kompaktowych, precyzyjnych systemów ruchu, które wymagają stabilnego wyjściowego momentu obrotowego.

Do jakich zastosowań nadaje się ten 2-fazowy hybrydowy silnik krokowy?

Nadaje się do maszyn CNC, sprzętu automatyki, robotyki, drukarek 3D, maszyn pakujących, przyrządów laboratoryjnych i systemów sterowania ruchem OEM.

Czy ta strona zawiera schemat połączeń i rysunek wymiarowy?

Tak. Strona produktu zawiera rysunki wymiarów mechanicznych i schemat okablowania, które pomagają inżynierom potwierdzić przestrzeń instalacyjną i wymagania dotyczące okablowania.
