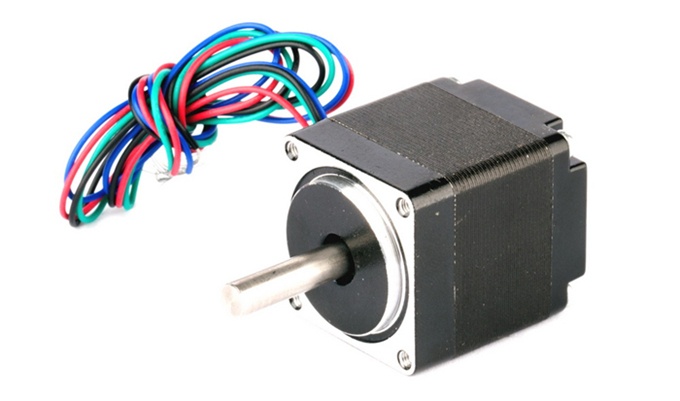

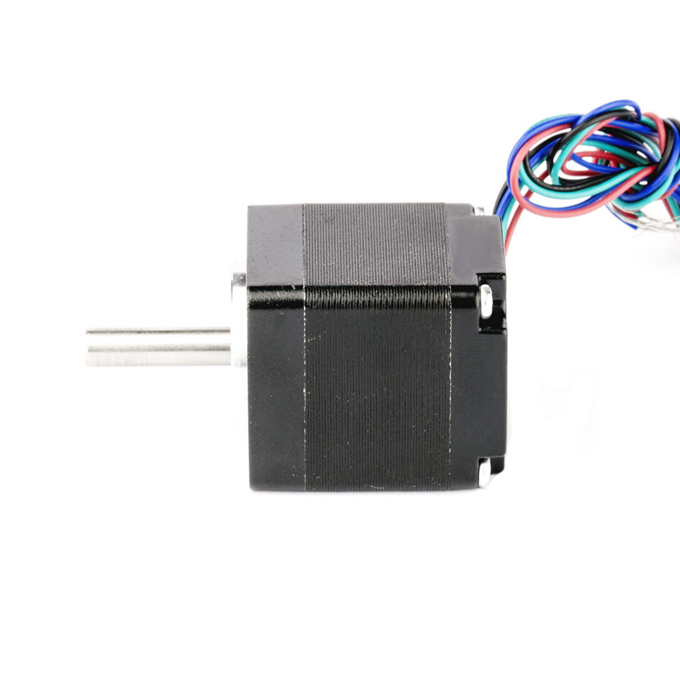

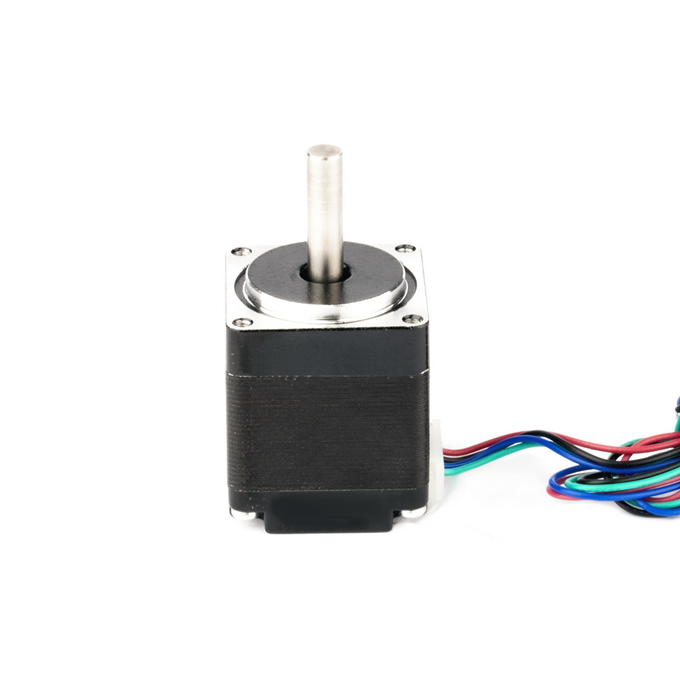

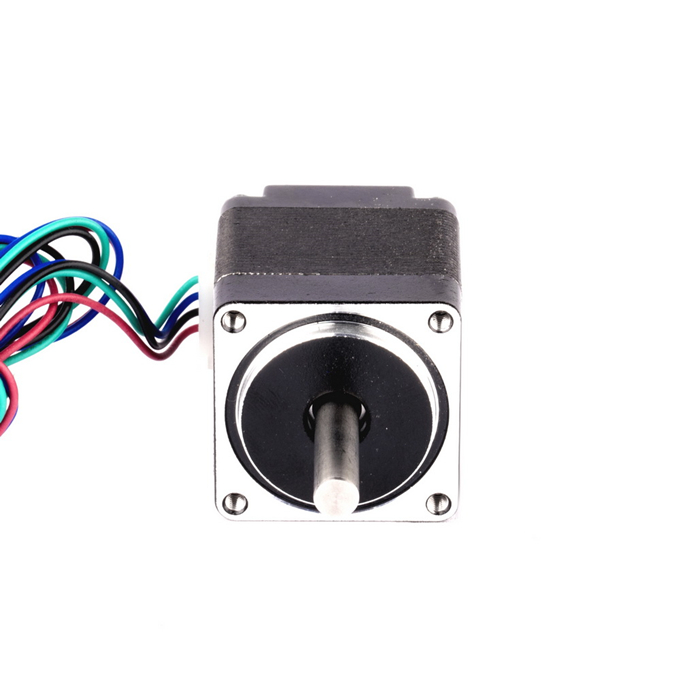

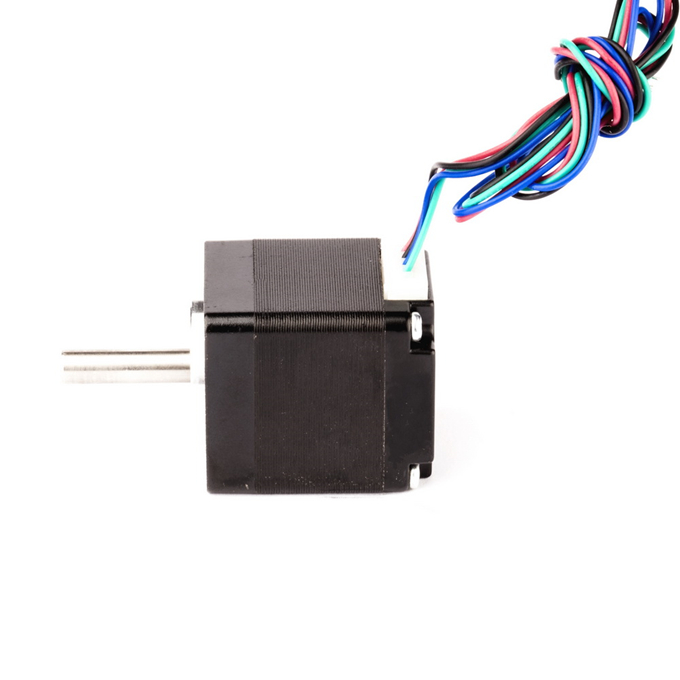

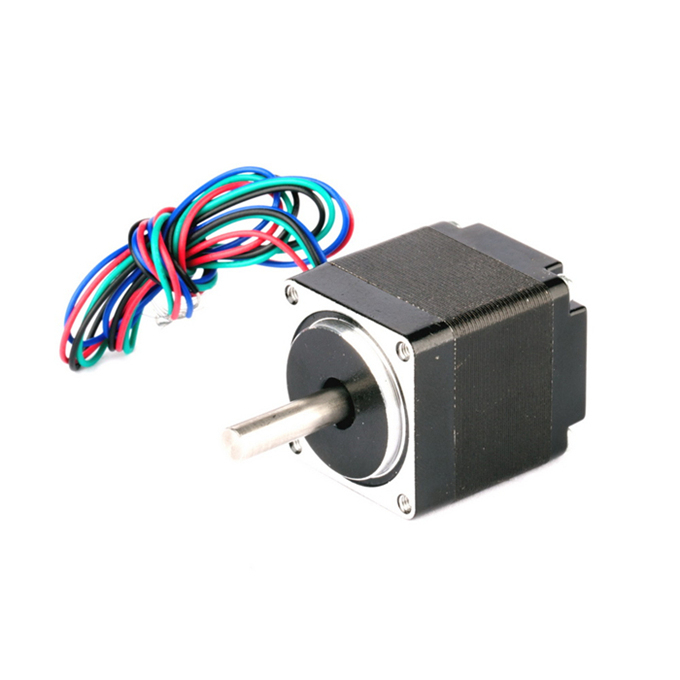

Motore passo-passo NEMA 28 Coppia elevata 1,8° Passo passo ibrido bifase per CNC, stampante 3D, robotica, automazione, progetti fai da te

  01 Specifiche generali

Questo motore passo-passo ibrido bifase NEMA 28 a coppia elevata è progettato per sistemi di controllo del movimento compatti e di precisione. Fornisce un angolo di passo di 1,8°, una tensione nominale di 3,8 V, una corrente nominale di 0,8 A e una coppia di tenuta stabile per macchine CNC, apparecchiature di automazione, robotica, stampanti 3D e progetti di controllo del movimento OEM.

Articolo	Specifiche
N. di fasi	2
Angolo di passo	1,8°±5%
Tensione nominale	3,8 V
Corrente nominale	0,8 A
Resistenza	5,6Ω ±10% a 20°C
Induttanza	3,8 mH ±20% a 1kHz, 1Vrms
Coppia di mantenimento	Superiore a 0,06 Nm minimo.
Coppia di arresto	Al di sotto di 0,4 N.cm max.
Inerzia del rotore	9 g.cm²
Stile guida	AWG26UL1061
Classe di isolamento	Classe B
Rigidità dielettrica	500 V CA, 1 minuto
Resistenza di isolamento	Sopra 100 MΩ min.
Carico di spinta consentito	3N
Carico radiale consentito	21N sull'estremità dell'albero

  02 Specifiche elettriche

Modello n.	Angolo di passo	Lunghezza del motore	Voltaggio	Attuale	Resistenza	Induttanza	Coppia di mantenimento	Inerzia	Peso
	°	L/mm	V	UN	Ω	mH	mN.m	g.cm²	G
11HS3406	1.8	53	3.8	0.67	5.6	3.8	60	9	110

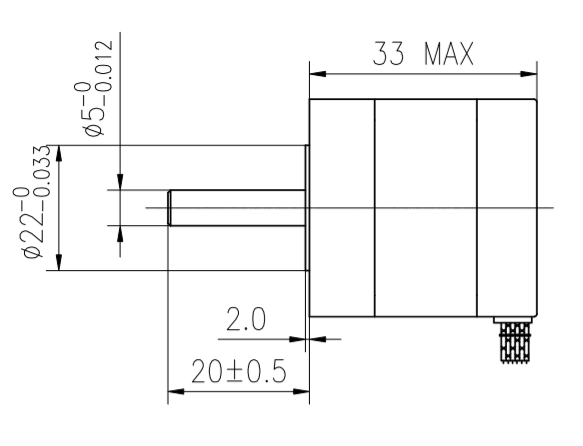

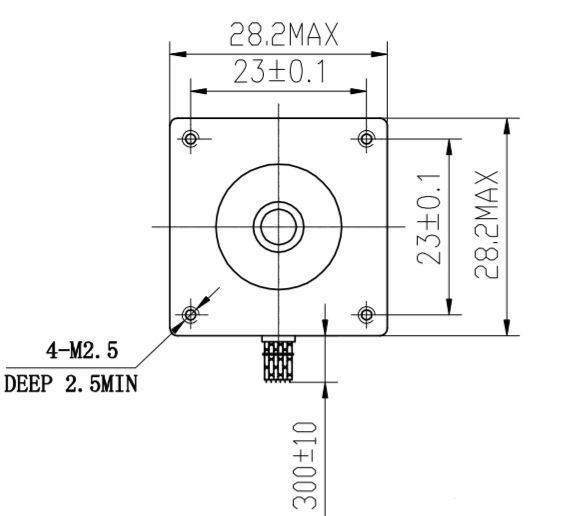

  03 Dimensione

  Schema elettrico

  04 Condizioni tecnologiche

Precisione dell'angolo di passo	±5%
Precisione della resistenza	±10%
Precisione dell'induttanza	±20%
Aumento della temperatura	80°Cmassimo.
Resistenza di isolamento	100 MΩ minimo 500 V CC
Rigidità dielettrica	500 V CA 1 minuto
Carico radiale consentito	21N
Carico di spinta consentito	3N

  05 Vantaggi del prodotto

• Motore passo-passo ibrido bifase per un controllo del movimento di precisione.

• L'angolo di passo di 1,8° supporta un posizionamento accurato e un funzionamento regolare.

• Dimensioni compatte del telaio NEMA 28 per uno spazio di installazione limitato.

• Coppia di tenuta di 60 mN.m per automazione leggera e applicazioni CNC.

• Isolamento di classe B e rigidità dielettrica da 500 V CA per un funzionamento affidabile.

• Adatto per progetti di motori passo-passo OEM, sistemi di movimento CNC e apparecchiature di automazione.

  06 Applicazioni

• Controllo degli assi del router CNC e della macchina per incisione CNC

• Stampante 3D e piccole apparecchiature di automazione

• Robotica e sistemi di posizionamento di precisione

• Macchine per l'imballaggio e attrezzature per l'etichettatura

• Attrezzature mediche e strumenti di laboratorio

• Sistemi di controllo del movimento OEM personalizzati

  07 Certificato di prodotto

  Domande frequenti

Qual è l'angolo di passo di questo motore passo-passo NEMA 28?

L'angolo di passo è 1,8° ±5%, che supporta il posizionamento preciso per applicazioni CNC, di automazione, di robotica e di controllo del movimento.

Qual è la tensione e la corrente nominali?

La tensione nominale è 3,8 V e la corrente nominale è 0,8 A.

Qual è la coppia di tenuta di questo motore?

La coppia di tenuta è di 60 mN.m, adatta per sistemi di movimento di precisione compatti che necessitano di una coppia stabile.

Per quali applicazioni è adatto questo motore passo-passo ibrido bifase?

È adatto per macchine CNC, apparecchiature di automazione, robotica, stampanti 3D, macchinari per l'imballaggio, strumenti di laboratorio e sistemi di controllo del movimento OEM.

Questa pagina include lo schema elettrico e il disegno quotato?

SÌ. La pagina del prodotto include disegni delle dimensioni meccaniche e uno schema elettrico per aiutare gli ingegneri a confermare lo spazio di installazione e i requisiti di cablaggio.
